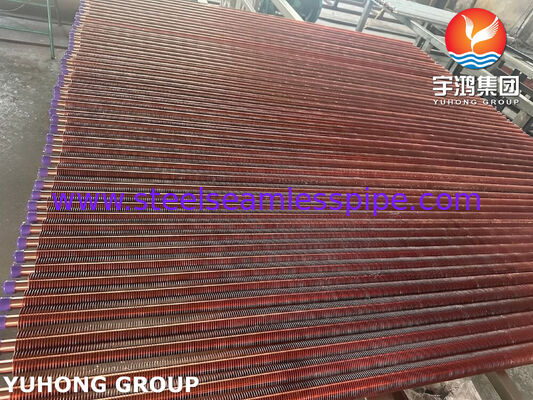

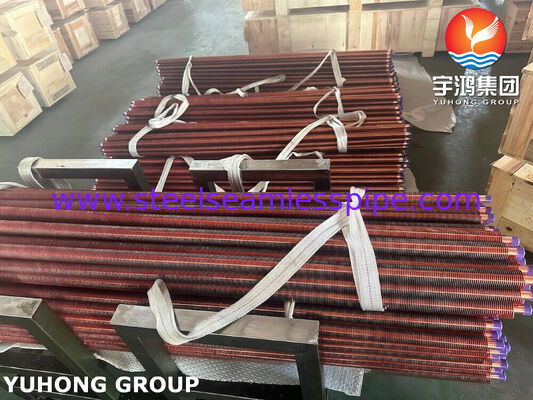

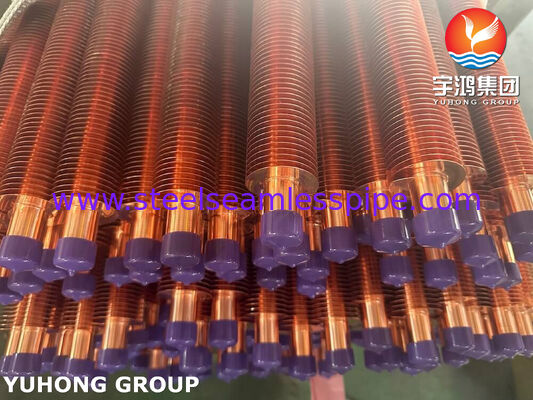

ASTM B111 C70600 tabung bergelombang yang diekstrusi
ASTM B111 C70600 Extruded Fined Tubes adalah komponen transfer panas premium yang diproduksi dari tabung paduan tembaga-nikel 90/10.bahan tabung dasar dibentuk secara plastik menjadi sirip integral tanpa ikatan mekanis atau lasMetode manufaktur ini menghasilkan struktur sirip satu bagian yang terus menerus yang menawarkan konduktivitas termal yang sangat baik, ketahanan korosi yang luar biasa, dan integritas mekanik yang luar biasa.
C70600 paduan tembaga-nikel menggabungkan ketahanan tinggi terhadap korosi air laut, biofouling, erosi, dan lingkungan yang mengandung klorida dengan kinerja termal yang sangat baik,menjadikannya salah satu bahan pilihan untuk kondensator laut, platform lepas pantai, pabrik desalinasi, pembuatan kapal, pembangkit listrik, dan industri pengolahan kimia.
Tabung dengan sirip yang diekstrusi memaksimalkan luas permukaan eksternal sambil mempertahankan efisiensi transfer panas yang unggul,memberikan umur layanan yang lebih lama dan biaya pemeliharaan yang lebih rendah dibandingkan dengan konstruksi tabung bergelombang konvensional.
Fitur & Manfaat
- Konstruksi sirip integral tanpa resistensi antarmuka sirip-tubi
- Konduktivitas termal yang sangat baik untuk transfer panas yang efisien
- Ketahanan yang luar biasa terhadap korosi air laut dan serangan klorida
- Ketahanan yang lebih tinggi terhadap erosi yang disebabkan oleh cairan kecepatan tinggi
- Ketahanan yang sangat baik terhadap biofouling laut
- Kekuatan mekanik yang tinggi dan daya tahan kelelahan yang panjang
- Tidak ada korosi galvanik antara sirip dan tabung
- Keakuratan dimensi yang sangat baik dan seragam sirip
- Cocok untuk layanan terus menerus di lingkungan laut yang keras
- Perawatan yang rendah dan umur operasi yang diperpanjang
Aplikasi Tipikal
ASTM B111 C70600 Tabung Fined Extruded banyak digunakan dalam:
- Penukar panas laut
- Kondensator air laut
- Platform minyak & gas lepas pantai
- Sistem pendingin untuk pembuatan kapal
- Pembangkit desalinasi
- Kondensator pembangkit listrik
- Mesin penukar panas petrokimia
- Terminal LNG
- Sistem pendingin air laut HVAC
- Peralatan pendingin industri
Proses Produksi
Tabung berdaun yang diekstrusi diproduksi dengan cara deformasi plastik permukaan luar tabung tembaga-nikel dengan menggunakan peralatan rolling khusus.dinding tabung dipindahkan ke luar untuk membentuk sirip integral berkelanjutan.
Karena kedua sirip dan tabung diproduksi dari bahan induk yang sama, produk jadi menyediakan:
- Adhesi sirip yang sangat baik
- Tidak ada risiko pemisahan sirip
- Resistensi kontak termal minimum
- Ketahanan getaran yang lebih tinggi
- Keandalan jangka panjang di bawah beban siklus
Spesifikasi Standar
| Artikel |
Spesifikasi |
| Standar tabung dasar |
ASTM B111 |
| Kelas material |
C70600 (90/10 Tembaga Nikel) |
| Proses Produksi |
Penangkap Integral Extruded Dingin |
| Tipe tabung |
Tabung tembaga-nikel tanpa jahitan |
| Jenis sirip |
Pin integral yang diekstrusi |
| Perbaikan permukaan |
Pembahasan yang jelas atau halus |
| Kondisi Pengiriman |
Panjang lurus |
Jangkauan Ukuran Umum
Diameter luar tabung dasar
- 12.70 mm (1/2")
- 15.88 mm (5/8")
- 19.05 mm (3/4")
- 22.23 mm (7/8")
- 25.40 mm (1")
- 31.75 mm (1-1/4")
- 38.10 mm (1-1/2")
Ketebalan dinding tabung
Panjang tabung
- Hingga 18 meter
- Panjang khusus tersedia
Tinggi sirip
Ketebalan sirip
Pin Pitch
- 820 sirip per inci (FPI)
- Jarak sirip sekitar 1,3~3,2 mm
Geometri sirip khusus dapat diproduksi sesuai dengan persyaratan desain termal pelanggan.
Komposisi kimia (ASTM B111 C70600)
| Elemen |
Komposisi (%) |
| Tembaga (Cu) |
Saldo |
| Nikel (Ni) |
9.0110 |
| Besi (Fe) |
1.0 ¥1.8 |
| Mangan (Mn) |
1.0 maksimal |
| Zinc (Zn) |
1.0 maksimal |
| Timah (Pb) |
0.05 maksimal |
| Karbon (C) |
0.05 maksimal |
| Sulfur (S) |
0.02 maksimal |
Sifat Mekanis
| Properti |
Nilai Tipikal |
| Kekuatan tarik |
≥ 310 MPa |
| Kekuatan Hasil (0,5% Ekstensi) |
≥105 MPa |
| Perpanjangan |
≥ 30% |
| Kekerasan |
Biasanya 70 ‰ 100 HRB (tergantung suhu) |
| Konduktivitas Termal |
Sekitar 50 W/m·K |
| Kepadatan |
80,94 g/cm3 |
Sifat mekanik dapat bervariasi tergantung pada suhu, dimensi tabung, dan kondisi manufaktur.
Pemeriksaan & Pengujian
Setiap batch ASTM B111 C70600 Extruded Fined Tubes menjalani inspeksi kualitas yang komprehensif untuk memastikan kepatuhan terhadap standar internasional.
Pemeriksaan khas meliputi:
- Verifikasi bahan baku
- Analisis komposisi kimia
- Pengujian sifat mekanik
- Pemeriksaan dimensi
- Pengukuran geometri sirip
- Pemeriksaan permukaan visual
- Pengujian arus Eddy
- Pengujian tekanan hidrostatik
- Pengujian kebocoran udara
- Uji ultrasonik (UT) atas permintaan
- Identifikasi Material Positif (PMI)
- Uji perataan
- Uji pembakaran
- Uji ekspansi
- Pengujian kekerasan
- Pemeriksaan lurus
- Pemeriksaan ujung tabung
- Pemeriksaan kemasan
Pemeriksaan pihak ketiga oleh SGS, TÜV, Bureau Veritas (BV), DNV, Lloyd's Register (LR), ABS, dan Intertek tersedia atas permintaan pelanggan.
Penjaminan Mutu
Proses manufaktur kami mengikuti prosedur manajemen kualitas yang ketat sepanjang produksi.
- Tinggi sirip dan jaraknya yang seragam
- Konsentrisitas yang sangat baik
- Struktur sirip integral yang kuat
- Efisiensi transfer panas yang tinggi
- Ketahanan korosi yang luar biasa
- Kinerja jangka panjang yang andal
Pelacakan bahan dipertahankan dari pengadaan bahan baku hingga inspeksi akhir dan pengiriman.

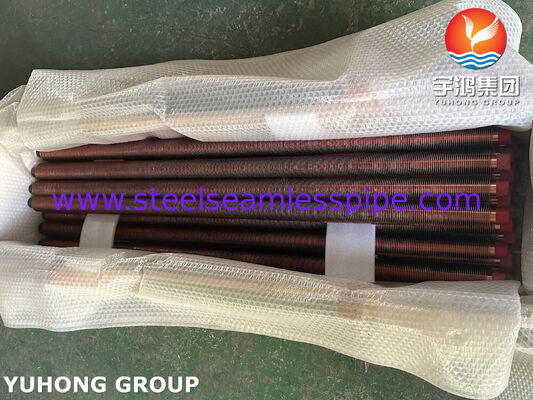

Kemasan
Produk dikemas dengan hati-hati untuk mencegah kerusakan sirip selama transportasi.
Pilihan kemasan yang tersedia meliputi:
- Kasus kayu
- Kotak ekspor kayu lapis
- Rangkaian rangka baja
- Pembungkus plastik pelindung
- Penutup ujung
- Kemasan tahan air
- Kemasan ekspor khusus
Mengapa Memilih ASTM B111 C70600 Extruded Fined Tubes Kami?
- Dibuat dari tabung tanpa jahitan ASTM B111 C70600 premium
- Teknologi sirip integral ekstrusi dingin presisi
- Tahan korosi air laut yang sangat baik
- Efisiensi transfer panas yang tinggi
- Umur layanan operasional yang panjang
- Kontrol dimensi yang ketat
- Pengujian kualitas yang komprehensif
- Ukuran khusus dan konfigurasi sirip tersedia
- Produksi cepat dan pengiriman di seluruh dunia
- Dukungan teknis untuk proyek OEM dan EPC
ASTM B111 C70600 Extruded Fined Tubes kami dirancang untuk aplikasi pertukaran panas yang menuntut di mana ketahanan korosi yang superior, efisiensi termal, dan keandalan jangka panjang sangat penting.Mereka adalah solusi yang ideal untuk laut, lepas pantai, desalinasi, pembangkit listrik, dan sistem pendinginan industri yang membutuhkan kinerja yang dapat diandalkan dalam kondisi operasi yang agresif.
