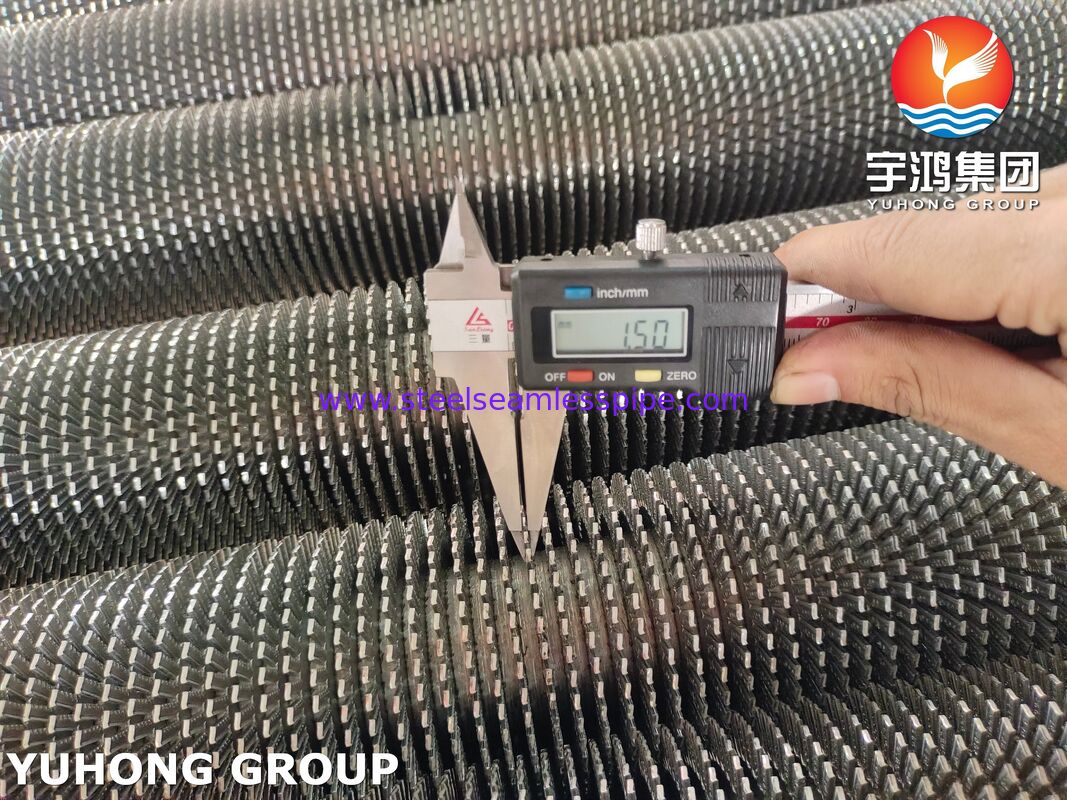

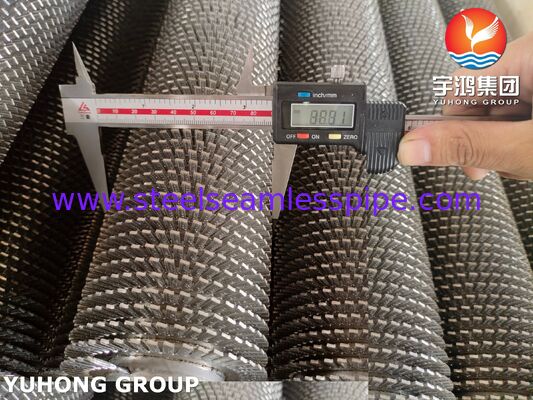

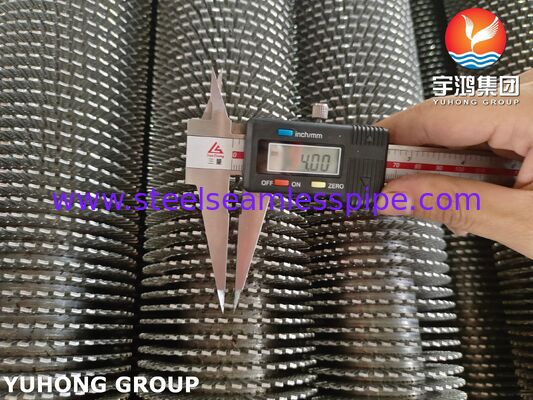

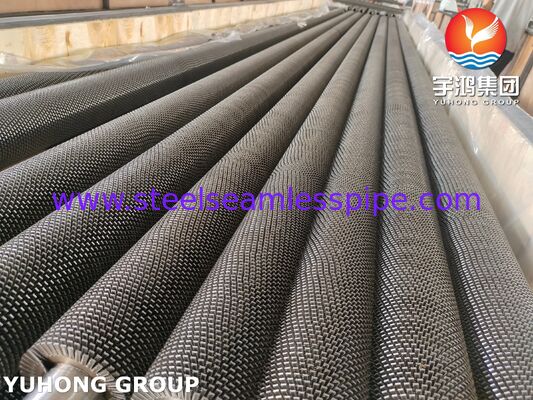

ASME SA192 Tabung Bersirip Bergerigi
Ikhtisar Produk
Tabung Bersirip Bergerigi ASME SA192 adalah tabung permukaan diperpanjang berkinerja tinggi yang diproduksi dengan mengelas sirip baja bergerigi secara heliks ke dalam tabung baja karbon mulus yang sesuai dengan spesifikasi ASME SA192. Dirancang untuk perpindahan panas yang efisien, tabung bersirip ini secara signifikan meningkatkan permukaan pertukaran panas eksternal sambil mempertahankan kekuatan mekanik dan konduktivitas termal yang sangat baik.
Desain sirip bergerigi menciptakan turbulensi terkendali dalam aliran udara, mengurangi lapisan batas termal dan meningkatkan efisiensi perpindahan panas konvektif dibandingkan dengan tabung sirip padat biasa. Desain ini juga meminimalkan akumulasi debu, membuat tabung bersirip bergerigi sangat cocok untuk lingkungan di mana ketahanan terhadap pengotoran sangat penting.
Material ASME SA192 dikenal luas karena karakteristik perpindahan panasnya yang sangat baik, kemampuan las yang andal, dan kinerja yang dapat diandalkan di bawah tekanan sedang dan kondisi suhu tinggi, menjadikannya pilihan ideal untuk peralatan pemulihan panas industri.
Fitur
- Diproduksi dari tabung baja karbon mulus ASME SA192 premium
- Sirip bergerigi yang dilas secara heliks untuk efisiensi perpindahan panas maksimum
- Mengurangi penurunan tekanan sisi udara
- Peningkatan ketahanan terhadap pengotoran dan akumulasi debu
- Konduktivitas termal yang sangat baik
- Integritas pengelasan yang tinggi dengan pemasangan sirip yang terus menerus
- Geometri dan jarak sirip seragam
- Cocok untuk layanan suhu tinggi terus menerus
- Akurasi dimensi yang luar biasa
- Masa pengoperasian yang panjang dengan persyaratan perawatan yang rendah
Aplikasi Khas
Tabung Bersirip Bergerigi ASME SA192 banyak digunakan di:
- Superheater dan Economizer
- Pemanas Awal Udara
- Pemanas Berbahan Bakar
- Pembangkit Uap Pemulihan Panas (HRSG)
- Penukar Panas Petrokimia
- Pemanas Proses Pengilangan
- Boiler Industri
- Pembangkit Listrik
- Tanaman Pupuk
- Pabrik Pengolahan Kimia
- Fasilitas Minyak & Gas
- Sistem Pemulihan Panas Laut
Proses Manufaktur
Proses pembuatannya meliputi:
- Pemeriksaan bahan baku yang masuk
- Pelurusan dan persiapan tabung
- Pembentukan sirip strip baja
- Gerigi strip sirip
- Pengelasan sirip resistansi frekuensi tinggi
- Inspeksi jahitan las
- Verifikasi dimensi
- Pengujian hidrostatik atau pneumatik (bila ditentukan)
- Pembersihan permukaan
- Perlindungan anti-korosi
- Inspeksi akhir dan pengemasan
Kisaran Ukuran Standar
| Barang |
Kisaran Standar |
| OD Tabung Dasar |
19,05 mm – 63,5 mm (3/4" – 2-1/2") |
| Ketebalan Dinding Tabung |
2,0mm – 8,0mm |
| Panjang Tabung |
Hingga 18.000mm |
| Tinggi Sirip |
8mm – 25mm |
| Ketebalan Sirip |
0,8 mm – 2,0 mm |
| Pitch Sirip |
3,5mm – 12mm |
| Kepadatan Sirip |
80–285 sirip/m |
| Bahan Tabung |
ASME SA192 |
| Bahan Sirip |
Baja Karbon, Baja Paduan, Baja Tahan Karat (sesuai kondisi servis) |
Dimensi khusus tersedia sesuai dengan gambar pelanggan dan persyaratan desain termal.
Komposisi Kimia ASME SA192
| Elemen |
Maksimum (%) |
| Karbon (C) |
0,18 |
| Mangan (Mn) |
0,27–0,63 |
| Fosfor (P) |
0,035 |
| Belerang (S) |
0,035 |
| Silikon (Si) |
0,25 |
Komposisi rendah karbon yang terkontrol memberikan kemampuan las yang sangat baik dengan tetap menjaga konduktivitas termal dan kinerja mekanis yang baik.
Sifat Mekanik
| Milik |
Nilai |
| Kekuatan Tarik |
Minimal 325 MPa |
| Kekuatan Hasil |
Minimal 180 MPa |
| Pemanjangan |
Minimal 35% |
| Kekerasan |
Memenuhi persyaratan ASME SA192 |
| Tes Perataan |
Lulus |
| Uji Pembakaran |
Lulus |
| Uji Hidrostatis |
Seperti yang ditentukan oleh ASME SA192 |
Sifat mekanik ini membuat ASME SA192 cocok untuk layanan boiler dan penukar panas yang memerlukan kinerja tekanan dan efisiensi termal yang andal.
Inspeksi dan Pengujian
Setiap Tabung Bersirip Bergerigi ASME SA192 dapat menjalani pemeriksaan kualitas yang komprehensif, termasuk:
Pemeriksaan Bahan Baku
- Verifikasi sertifikat material
- Analisis komposisi kimia
- Verifikasi properti mekanis
Inspeksi Dimensi
- Diameter luar tabung
- Ketebalan dinding
- Panjang tabung
- Tinggi sirip
- Nada sirip
- Ketebalan sirip
- Kelurusan
- Penjajaran sirip
Inspeksi Pengelasan
- Inspeksi integritas las terus menerus
- Pemeriksaan las visual
- Verifikasi penetrasi las
- Pemeriksaan kualitas ikatan sirip
Pengujian Non-Destruktif (Opsional)
- Pengujian Arus Eddy (ECT)
- Pengujian Ultrasonik (UT)
- Pengujian Partikel Magnetik (MT)
- Pengujian Penetran Cair (PT)
Pengujian Tekanan
- Uji Hidrostatis
- Uji Kebocoran Pneumatik (bila ditentukan)
Verifikasi Kinerja
- Uji adhesi sirip
- Inspeksi permukaan perpindahan panas
- Pemeriksaan permukaan akhir
- Inspeksi pengepakan
- Pemeriksaan visual akhir
Keuntungan Desain Sirip Bergerigi
Dibandingkan dengan tabung sirip padat, tabung sirip bergerigi menyediakan:
- Koefisien perpindahan panas keseluruhan yang lebih tinggi
- Turbulensi udara yang ditingkatkan untuk meningkatkan kinerja termal
- Ketahanan yang lebih baik terhadap pengotoran
- Mengurangi akumulasi debu
- Persyaratan perawatan yang lebih rendah
- Peningkatan efisiensi dalam pertukaran panas sisi gas
- Performa termal lebih stabil selama pengoperasian jangka panjang
- Peningkatan efisiensi energi peralatan
Baku mutu
Manufaktur dan inspeksi dapat memenuhi persyaratan pelanggan dan standar yang diakui secara internasional, termasuk:
- ASME SA192
- ASME Bagian II
- ASME Bagian VIII
- Spesifikasi material ASTM (jika berlaku)
- Standar inspeksi EN dan ISO berdasarkan permintaan
Kemasan
Produk dilindungi dengan hati-hati untuk mencegah kerusakan transportasi:
- Tutup ujung plastik
- Lapisan pelindung anti karat (opsional)
- Pembungkus tahan air
- Bundel rangka baja
- Kotak kayu untuk pengiriman ekspor
- Kemasan ekspor khusus tersedia
Mengapa Memilih Tabung Bersirip Bergerigi ASME SA192 Kami?
Tabung Bersirip Bergerigi ASME SA192 kami dirancang untuk memaksimalkan efisiensi perpindahan panas, mengurangi biaya pengoperasian, dan memastikan keandalan jangka panjang dalam aplikasi industri yang menuntut. Diproduksi menggunakan teknologi pengelasan frekuensi tinggi yang presisi, setiap tabung menjalani kontrol kualitas yang ketat untuk memastikan ikatan sirip-ke-tabung yang sangat baik, akurasi dimensi, dan kinerja yang dapat diandalkan. Tersedia dalam berbagai konfigurasi standar dan khusus, tabung bersirip kami memberikan solusi ideal untuk penghemat boiler, sistem pemulihan panas limbah, penukar panas berpendingin udara, dan peralatan termal lainnya yang memerlukan pertukaran panas yang efisien dan tahan lama.
