ASME SA335 P9 tabung sirip bertopeng
Ringkasan Produk

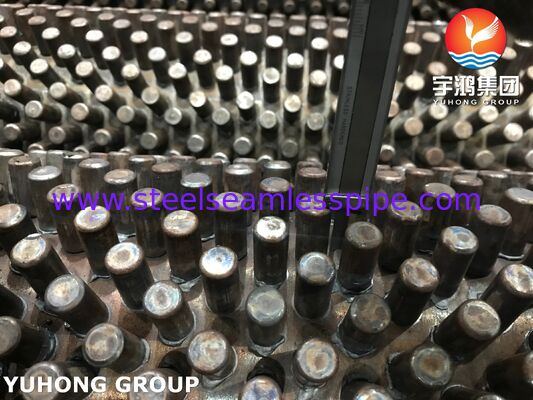

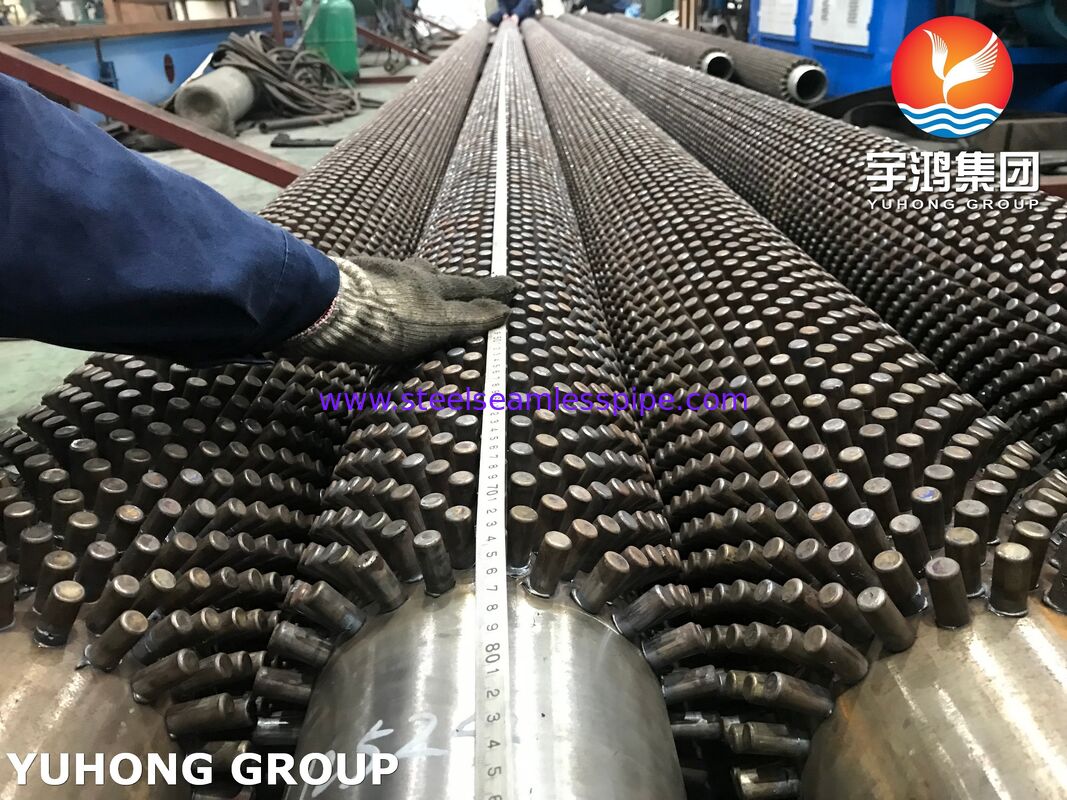

ASME SA335 P9 tabung sirip bertopengadalah komponen transfer panas premium yang dirancang untuk suhu tinggi, layanan tekanan tinggi di kilang, pabrik petrokimia, pembangkit listrik, dan sistem pemanasan proses industri.Dibuat dariASME SA335 Kelas P9 pipa baja paduan tanpa jahitan, tabung-tabung sirip bertopeng ini diproduksi dengan cara pengelasan tabung silinder padat secara otomatis ke permukaan luar tabung,secara substansial meningkatkan area transfer panas yang efektif sambil mempertahankan ketahanan yang sangat baik terhadap debu, erosi, dan kelelahan termal.
Komposisi 9% kromium dan 1% molibdenum dari baja paduan P9 memberikan ketahanan oksidasi yang sangat baik, kekuatan merangkak, dan stabilitas struktural selama operasi berkepanjangan pada suhu tinggi.Dibandingkan dengan tabung sirip konvensional, tabung sirip bertopeng berkinerja sangat baik dalam aliran gas kotor dan aplikasi yang melibatkan partikel, di mana geometri stud terbuka membantu mengurangi akumulasi abu dan menyederhanakan pembersihan.
Dirancang untuk lingkungan termal yang menuntut, ASME kami SA335 P9 tabung sirip bertopeng diproduksi dengan menggunakan peralatan las stud otomatis canggih, memastikan distribusi stud seragam,integritas las yang tinggi, dan kinerja termal yang konsisten.
Fitur Produk
- Dibuat dari ASME SA335 Kelas P9 baja paduan tanpa jahitan
- Kinerja transfer panas yang sangat baik dalam layanan suhu tinggi
- Paduan kromium tinggi menawarkan ketahanan oksidasi yang superior
- Ketahanan merangkak yang luar biasa untuk operasi terus menerus
- Ketahanan yang sangat baik terhadap kejutan termal dan beban siklik
- Pengelasan stud-to-tube metalurgi yang kuat
- Mengurangi pencemaran dibandingkan dengan desain sirip yang berjarak dekat
- Cocok untuk lingkungan gas buang abrasif
- Umur layanan operasional yang panjang dengan pemeliharaan minimal
- Konfigurasi stud khusus tersedia untuk persyaratan spesifik proyek
Aplikasi Tipikal
ASME SA335 P9 tabung sirip bertopeng banyak digunakan dalam:
- Pemanas dengan api
- Tungku proses petrokimia
- Pemanas minyak mentah dan pemanas vakum
- Unit coking tertunda
- Unit reformasi katalitik
- Mesin penghemat boiler
- Boiler pemulihan panas limbah (WHRB)
- Pemanas tempat tidur cair (CFB/BFB)
- Generator uap pemulihan panas (HRSG)
- Unit pemulihan belerang (SRU)
- Mesin penukar panas industri suhu tinggi
- Pembangkit tenaga panas
Spesifikasi Pabrik Tipikal
| Artikel |
Jangkauan Tipikal |
| Standar tabung dasar |
ASME SA335 Kelas P9 |
| Tipe tabung |
Tanpa jahitan |
| Diameter luar |
25.4219.1 mm (1"8") |
| Ketebalan dinding |
2.8 ¢ 25 mm |
| Panjang tabung |
Hingga 12.000 mm |
| Diameter batang |
6 ∼16 mm |
| Ketinggian tunggul |
10 ̊35 mm |
| Stud Pitch |
12 ̊35 mm |
| Pengaturan Stud |
Inline atau Staggered |
| Metode Pengelasan |
Automated Resistance atau Arc Stud Welding |
| Perbaikan permukaan |
Hitam, Shot Blasted, acar atau disesuaikan |
Komposisi kimia (ASME SA335 kelas P9)
| Elemen |
Kandungan (%) |
| Karbon (C) |
≤ 0.15 |
| Mangan (Mn) |
0.30 ¢ 0.60 |
| Fosfor (P) |
≤ 0.025 |
| Sulfur (S) |
≤ 0.025 |
| Silikon (Si) |
0.25 ¢1.00 |
| Besi (Cr) |
8.00 ¢10.00 |
| Molybdenum (Mo) |
0.90 ¢1.10 |
Sifat Mekanis
| Properti |
Persyaratan Minimal |
| Kekuatan tarik |
≥585 MPa |
| Kekuatan Hasil |
≥415 MPa |
| Perpanjangan |
≥ 20% |
| Kekerasan |
Sesuai dengan persyaratan ASME SA335 setelah perawatan panas |
| Suhu Layanan yang Disarankan |
Hingga sekitar 650°C (tergantung aplikasi) |
Pemeriksaan & Pengujian
Setiap tabung sirip ASME SA335 P9 yang bertopeng menjalani program jaminan kualitas yang komprehensif untuk memastikan kinerja yang dapat diandalkan dalam aplikasi transfer panas kritis.
Pemeriksaan Bahan Baku
- Identifikasi Material Positif (PMI)
- Optical Emission Spectroscopy (OES)
- Verifikasi komposisi kimia
- Pelacakan bahan
Pemeriksaan Dimensi
- Diameter luar tabung dan ketebalan dindingnya
- Verifikasi panjang tabung

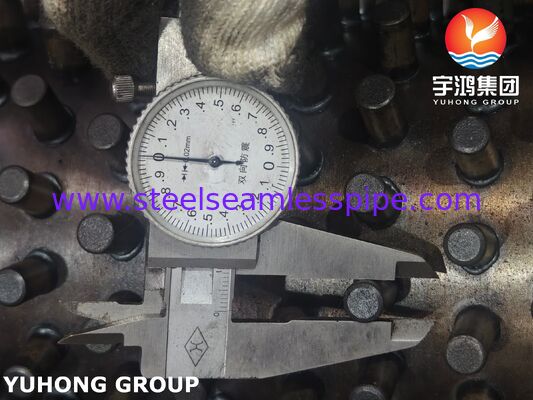

- Pengukuran diameter batang
- Pemeriksaan ketinggian tongkat
- Verifikasi jarak batang
- Pemeriksaan lurus
- Pemeriksaan permukaan
Pengujian Mekanis
- Pengujian ketegangan
- Pengujian kekerasan
- Tes perataan (jika berlaku)
- Uji lentur (jika diperlukan)
Pengujian Non-Destructive (NDT)
- Uji Ultrasonik (UT)
- Pengujian Eddy Current (ECT)
- Pengujian partikel magnetik (MT) dari las stud
- Pengujian Penetrant Cairan (PT) untuk cacat permukaan
- Pemeriksaan visual dari semua pengelasan stud
Inspeksi Kualitas Las
- Verifikasi penetrasi las
- Pemeriksaan profil las
- Tes tarik-off stud acak (atas permintaan)
- Penilaian kontinuitas las
Kontrol Kualitas Akhir
- Verifikasi dimensi
- Pemeriksaan penandaan
- Pemeriksaan kemasan
- Tinjauan dokumentasi
Pemeriksaan pihak ketiga olehSGS,TÜV,Bureau Veritas (BV),DNV,Lloyd's Register (LR), dan lembaga inspeksi lain yang ditunjuk pelanggan tersedia atas permintaan.
Proses Produksi
- Pemilihan tabung tanpa jahitan bersertifikat ASME SA335 P9
- Pembersihan tabung dan persiapan permukaan
- Pengendalian posisi stud CNC
- Pengelasan otomotif resistance atau arc stud
- Pengolahan panas jika diperlukan oleh spesifikasi
- Pembersihan dan finishing las
- Pemeriksaan yang tidak merusak
- Pemeriksaan dimensi
- Persetujuan kualitas akhir

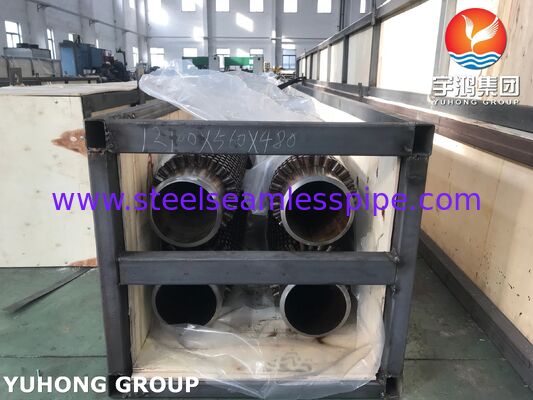

- Kemasan pelindung ekspor
Keuntungan
- Peningkatan luas permukaan transfer panas eksternal
- Kinerja yang sangat baik dalam aliran gas yang kotor dan penuh debu
- Ketahanan yang lebih baik terhadap oksidasi dan skala
- Kekuatan merangkak yang luar biasa pada suhu tinggi
- Integritas las stud yang dapat diandalkan di bawah beban siklik
- Persyaratan pemeliharaan yang lebih rendah daripada tabung berdaun konvensional dalam aplikasi layanan kotor
- Stabilitas struktural yang tinggi selama operasi yang berkepanjangan
- Fleksibel penyesuaian geometri stud untuk memenuhi persyaratan desain termal
- Kinerja siklus hidup yang hemat biaya untuk sistem pemulihan panas industri
Penjaminan Mutu
ASME SA335 P9 tabung sirip bertopeng kami diproduksi menggunakan peralatan produksi otomatis canggih dan prosedur manajemen kualitas yang ketat.Setiap batch produksi sepenuhnya dapat dilacak dari pengadaan bahan baku hingga inspeksi akhir dan dilengkapi dengan dokumentasi yang komprehensif, termasuk sertifikat bahan, laporan inspeksi, dan catatan pengujian non-destruktif atas permintaan.
