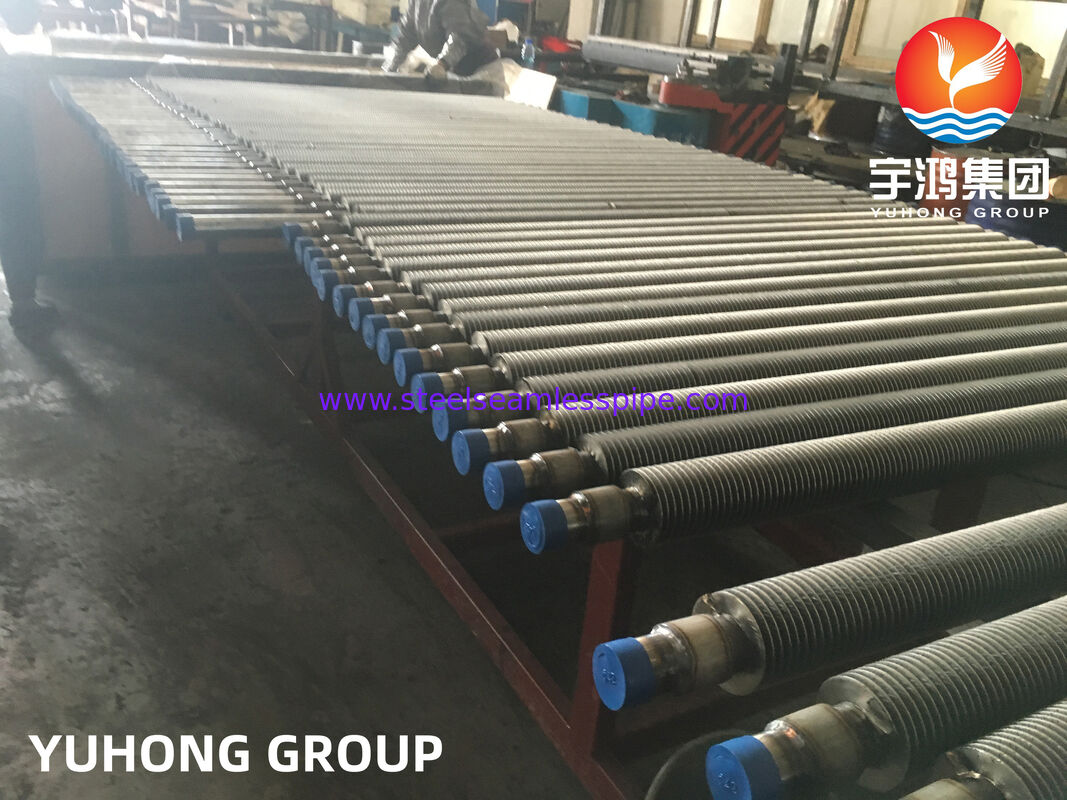

Tabung Bersirip Las Frekuensi Tinggi untuk Penghemat Tekanan Tinggi (ASME SA213 T12)
Ikhtisar Produk
KitaTabung Bersirip Las Frekuensi Tinggi untuk Penghemat Tekanan Tinggidiproduksi menggunakan premiumASME SA213 T12tabung mulus baja paduan kromium-molibdenum dan teknologi pengelasan resistansi frekuensi tinggi yang canggih. Dirancang untuk sistem boiler bertekanan tinggi, tabung bersirip ini memaksimalkan pemulihan panas dari gas buang sekaligus mempertahankan kekuatan mekanik yang luar biasa dan keandalan jangka panjang di bawah suhu dan tekanan tinggi.
Proses pengelasan frekuensi tinggi menciptakan ikatan metalurgi berkelanjutan antara sirip dan tabung dasar, sehingga secara signifikan mengurangi resistensi kontak termal dibandingkan dengan sirip yang dipasang secara mekanis. Hasilnya adalah peningkatan efisiensi perpindahan panas, peningkatan integritas struktural, dan ketahanan yang sangat baik terhadap siklus termal, menjadikan tabung bersirip ini pilihan utama untuk pembangkit listrik modern, boiler industri, sistem pemulihan panas limbah, dan fasilitas petrokimia.
Fitur Produk
- Efisiensi termal yang tinggi untuk pemulihan panas maksimum
- Ikatan sirip-ke-tabung las frekuensi tinggi yang berkelanjutan
- Ketahanan yang sangat baik terhadap kelelahan termal
- Kekuatan mulur yang luar biasa pada suhu tinggi
- Ketahanan oksidasi dan korosi yang unggul
- Resistensi kontak termal rendah
- Geometri sirip seragam untuk perpindahan panas yang konsisten
- Ketahanan tinggi terhadap getaran dan kendornya sirip
- Umur operasional yang panjang
- Cocok untuk economizer boiler bertekanan tinggi
- Dimensi dan konfigurasi sirip yang dapat disesuaikan sepenuhnya
- Diproduksi di bawah prosedur kontrol kualitas yang ketat
Aplikasi Khas
Tabung bersirip las frekuensi tinggi yang diproduksi dari ASME SA213 T12 banyak digunakan di:
- Penghemat tekanan tinggi
- Pembangkit listrik utilitas
- Pembangkit Listrik Siklus Gabungan (CCPP)
- Pembangkit Uap Pemulihan Panas (HRSG)
- Boiler Pemulihan Panas Limbah (WHRB)
- Pabrik petrokimia
- Kilang minyak
- Tanaman pupuk
- Ketel uap industri
- Pembangkit listrik tenaga biomassa
- Pabrik semen
- Fasilitas manufaktur baja
Proses Manufaktur
Strip sirip terus menerus dilas ke permukaan luar tabung mulus menggunakan pengelasan hambatan listrik frekuensi tinggi. Selama pengelasan, panas lokal dan tekanan penempaan menghasilkan ikatan metalurgi penuh tanpa logam pengisi.
Metode pembuatan ini menawarkan:
- Konduktivitas panas yang sangat baik
- Integritas las yang tinggi
- Zona yang terkena dampak panas minimal
- Keterikatan sirip yang kuat
- Jarak sirip seragam
- Akurasi dimensi yang luar biasa
Spesifikasi Bahan
| Barang |
Spesifikasi |
| Bahan Tabung |
ASME SA213 T12 |
| Jenis Bahan |
Baja Paduan Feritik Mulus |
| Standar Tabung |
ASME SA213 / ASTM A213 |
| Bahan Sirip |
Baja Karbon, Baja Paduan atau Baja Tahan Karat |
| Tipe Sirip |
Sirip Padat Dilas Frekuensi Tinggi |
| Metode Pembuatan |
Pengelasan Resistansi Frekuensi Tinggi (HFW) |
Dimensi Standar
| Parameter |
Kisaran Standar |
| Diameter Luar Tabung |
19,05–63,5 mm (3/4"–2-1/2") |
| Ketebalan Dinding Tabung |
2,0–8,0 mm |
| Panjang Tabung |
Hingga 24.000mm |
| Tinggi Sirip |
8–25 mm |
| Ketebalan Sirip |
0,8–2,0 mm |
| Pitch Sirip |
3–12 sirip/inci (FPI) |
| Ujung Tabung Telanjang |
Menurut gambar pelanggan |
| Toleransi Dimensi |
Sesuai standar yang berlaku |
Ukuran khusus dan profil sirip tersedia untuk memenuhi persyaratan desain penukar panas dan economizer tertentu.
Komposisi Kimia ASME SA213 T12
| Elemen |
Isi (%) |
| Karbon (C) |
0,05–0,15 |
| Mangan (Mn) |
0,30–0,61 |
| Silikon (Si) |
≤0,50 |
| Fosfor (P) |
≤0,025 |
| Belerang (S) |
≤0,025 |
| Kromium (Cr) |
0,80–1,25 |
| Molibdenum (Mo) |
0,44–0,65 |
Komposisi kimianya memberikan keseimbangan optimal antara kekuatan, ketahanan oksidasi, dan kinerja suhu tinggi, menjadikan SA213 T12 cocok untuk layanan boiler yang menuntut.
Sifat Mekanik
| Milik |
Persyaratan Minimal |
| Kekuatan Tarik |
≥415 MPa |
| Kekuatan Hasil |
≥220 MPa |
| Pemanjangan |
≥30% |
| Kekerasan |
Sesuai ASME SA213 |
| Suhu Layanan |
Hingga sekitar 550°C (tergantung kondisi pengoperasian) |
Sifat mekanik ini memastikan kinerja yang dapat diandalkan dalam kondisi tekanan tinggi dan suhu tinggi yang berkelanjutan.
Inspeksi dan Pengujian
Setiap tabung bersirip menjalani pemeriksaan kualitas yang ketat di seluruh produksi untuk memastikan kepatuhan terhadap ASME dan spesifikasi pelanggan.
Pemeriksaan Bahan Baku
- Verifikasi sertifikat material (EN 10204 3.1 tersedia berdasarkan permintaan)
- Identifikasi Material Positif (PMI)
- Analisis komposisi kimia
- Verifikasi properti mekanis
Inspeksi Dimensi
- Diameter luar tabung
- Ketebalan dinding
- Panjang tabung
- Tinggi sirip
- Ketebalan sirip
- Nada sirip
- Jarak sirip
- Kelurusan
- Dimensi ujung telanjang
Pemeriksaan Kualitas Las
- Pemeriksaan las visual
- Inspeksi integritas las terus menerus
- Verifikasi ikatan sirip
- Inspeksi profil las
Pengujian Non-Destruktif (Opsional)
- Pengujian Ultrasonik (UT)
- Pengujian Arus Eddy (ECT)
- Pengujian Partikel Magnetik (MT)
- Pengujian Penetran Cair (PT)
Pengujian Tekanan
- Uji tekanan hidrostatik
- Uji kebocoran pneumatik (opsional)
Pengujian Kinerja Mekanik
- Pengujian tarik
- Tes perataan
- Tes pembakaran
- Uji kekuatan tarikan sirip
- Uji integritas ikatan sirip
Standar Manufaktur
Produksi dapat memenuhi:
- ASME SA213
- ASTM A213
- Kode Boiler dan Bejana Tekan ASME
- Standar TEMA
- Spesifikasi rekayasa pelanggan
Perawatan Permukaan
Permukaan akhir yang tersedia meliputi:
- Lapisan minyak anti karat
- Ujung tabung dicat hitam
- Peledakan tembakan
- Perlindungan pernis
- Ekspor pembungkus pelindung
- Pelapis khusus berdasarkan permintaan
Keuntungan untuk Penghemat Tekanan Tinggi
Dibandingkan dengan tabung biasa, tabung bersirip las frekuensi tinggi menyediakan:
- Peningkatan luas permukaan perpindahan panas eksternal
- Efisiensi termal boiler lebih tinggi
- Peningkatan pemulihan panas gas buang
- Mengurangi konsumsi bahan bakar
- Suhu gas buang yang lebih rendah
- Desain economizer yang ringkas
- Biaya operasional lebih rendah
- Peningkatan keandalan dalam layanan tekanan tinggi
- Interval perawatan lebih lama
- Mengurangi biaya siklus hidup
Kemasan
Produk dikemas dengan hati-hati untuk mencegah kerusakan selama transportasi.
Pilihan kemasan meliputi:
- Bundel rangka baja
- Peti kayu
- Ekspor kemasan layak laut
- Tutup ujung plastik
- Pembungkus tahan air
- Kemasan yang disesuaikan berdasarkan kebutuhan proyek
Mengapa Memilih Tabung Bersirip Frekuensi Tinggi ASME SA213 T12 Kami?
Kami memproduksi tabung bersirip las frekuensi tinggi menggunakan peralatan las otomatis presisi dan sistem manajemen kualitas yang ketat untuk memastikan kinerja yang konsisten dalam aplikasi economizer tekanan tinggi. Setiap tabung diproduksi dengan geometri sirip yang akurat, ikatan metalurgi berkelanjutan, dan kontrol dimensi yang ketat, menghasilkan efisiensi perpindahan panas yang sangat baik dan pengoperasian yang dapat diandalkan. Dengan inspeksi yang komprehensif, penyesuaian yang fleksibel, dan pasokan yang andal di seluruh dunia, pipa bersirip kami membantu pembangkit listrik, produsen boiler, dan kontraktor EPC meningkatkan efisiensi energi, mengurangi emisi, dan memperpanjang masa pakai peralatan di lingkungan industri yang menuntut.
