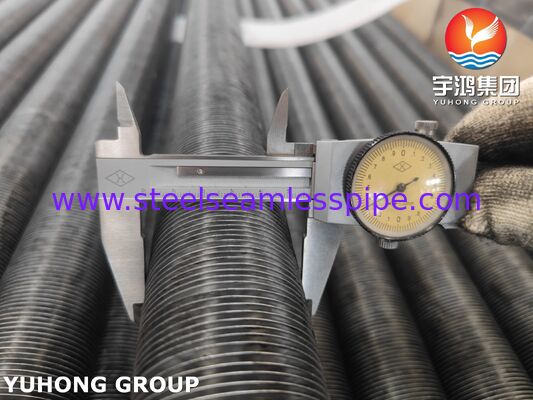

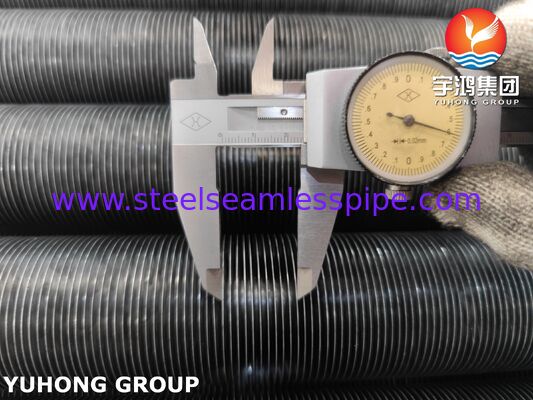

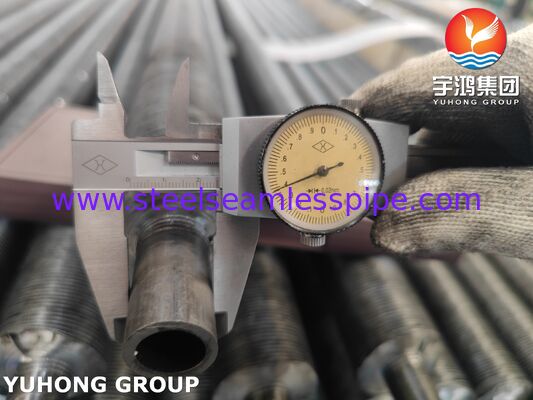

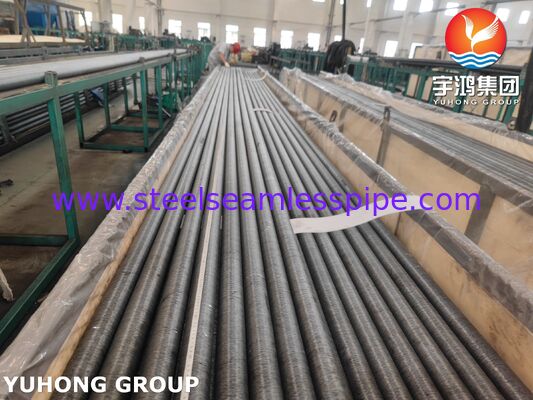

Tabung sirip tertanam (ASME SA209 + Bahan sirip aluminium 1060) untuk pendingin kering

Embedded Fin Tubes are high-efficiency heat transfer tubes in which a continuous aluminum fin strip (commonly Aluminum 1060) is mechanically embedded into a groove on the base tube surface (ASME SA209 alloy steel tube)Desain ini memastikan konduktivitas termal yang sangat baik, ikatan sirip-ke-tabung yang kuat, dan stabilitas jangka panjang di bawah siklus termal.

Mereka banyak digunakan dalam penukar panas di mana transfer panas yang ditingkatkan, desain kompak, dan ketahanan korosi diperlukan, terutama dalam pembangkit listrik, petrokimia, dan sistem boiler.

• Dry Cooler
• Sistem pemulihan panas boiler
• Pemanas api dan pemanas minyak termal
• Unit pemulihan panas limbah (WHRU)
• Penukar panas pembangkit listrik
• Peralatan petrokimia dan kilang

• OD tabung:19 mm ️ 63,5 mm (3/4" ️ 2-1/2")
• Ketebalan dinding tabung:2.0 mm 6.0 mm
• Tinggi sirip:5 mm 17 mm
• Ketebalan sirip:0.3 mm 0.8 mm
• Jarak sirip:2 mm 8 mm
• Panjang tabung:hingga 12.000 mm (panjang kustom tersedia)
• Bahan sirip:Aluminium 1060 (atau strip aluminium kemurnian tinggi setara)

Komposisi kimia (tipis):

• Karbon (C): 0,10-0,20%
• Mangan (Mn): 0,30 ∼0,80%
• Fosfor (P): ≤ 0,025%
• Sulfur (S): ≤ 0,025%
• Silikon (Si): 0,10~0,50%

Sifat mekanik (tipis):

• Kekuatan tarik: ≥ 380 MPa
• Kekuatan output: ≥ 205 MPa
• Elongasi: ≥ 30%

Komposisi Kimia:

• Aluminium (Al): ≥ 99,6%
• Besi (Fe): ≤ 0,35%
• Silikon (Si): ≤ 0,25%
• Tembaga (Cu): ≤ 0,05%

Sifat Utama:

• Konduktivitas termal yang sangat baik
• Ketahanan korosi yang tinggi
• Duktilitas yang baik untuk proses embedding

Untuk memastikan kinerja dan keandalan yang tinggi, tabung sirip tertanam diproduksi dan diperiksa di bawah kontrol kualitas yang ketat:

• Bahan baku PMI (Positive Material Identification)
• Pemeriksaan dimensi (OD, ketinggian sirip, pitch, kedalaman alur)
• Pengujian arus eddy (ECT) untuk integritas tabung dasar
• Pengujian tekanan hidrostatik
• Pengujian ultrasonik (UT) (bila diperlukan)
• Uji kekuatan ikatan sirip / tarik keluar
• Pemeriksaan kualitas visual dan permukaan
• Inspeksi pihak ketiga tersedia (SGS, BV, TUV)

• Stabilitas ikatan sirip ke tabung yang superior
• Efisiensi transfer panas yang tinggi
• Kinerja yang sangat baik dalam siklus termal
• Ketahanan yang kuat terhadap pelepasan sirip atau kerusakan getaran
• Masa pakai yang panjang di lingkungan industri yang keras
• Solusi transfer panas yang hemat biaya
