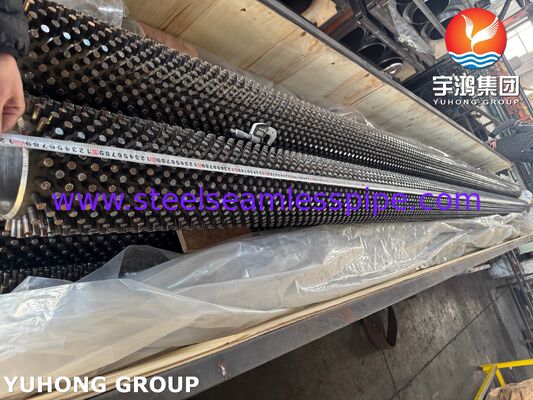

Pipa Sirip Berduri ASTM A335 P22 untuk Pembangkit Listrik Tenaga Termal

pipa sirip berduri ASTM A335 P22, juga dikenal sebagai pipa sirip kepala paku atau pipa berduri, adalah komponen perpindahan panas suhu tinggi yang dirancang untuk aplikasi pembangkit listrik tenaga termal dan pemulihan panas industri yang menuntut. Pipa ini menggabungkan pipa dasar baja paduan 2¼Cr-1Mo P22 tanpa sambungan dengan stud baja yang dilas didistribusikan di sekitar permukaan luar.

Berbeda dengan pipa sirip kontinu konvensional, konfigurasi berduri menciptakan banyak tonjolan perpindahan panas individu di sekitar pipa. Desain ini menyediakan permukaan perpindahan panas sisi gas yang diperbesar sambil mempertahankan saluran terbuka di antara stud, membuat pipa sangat cocok untuk bagian konveksi boiler, peralatan pemulihan panas limbah, dan layanan gas buang suhu tinggi.

ASTM A335 P22 ditentukan untuk pipa baja paduan feritik tanpa sambungan untuk layanan suhu tinggi. Komposisi kromium-molibdenumnya memberikan kinerja suhu tinggi yang jauh lebih baik daripada baja karbon biasa. Kimia nominal 2¼Cr-1Mo mengandung sekitar 1,90–2,60% Cr dan 0,87–1,13% Mo.

Fitur Utama

• Bahan pipa dasar: ASTM A335 P22 / ASME SA335 P22
• Jenis bahan: Baja paduan feritik 2¼Cr-1Mo
• Jenis sirip: Stud dilas / sirip kepala paku
• Aplikasi: Pembangkit listrik tenaga termal dan pemulihan panas suhu tinggi
• Cocok untuk: Bagian konveksi boiler, sistem pemulihan panas, dan penukar panas sisi gas suhu tinggi
• Kekuatan suhu tinggi: Cocok untuk layanan tekanan suhu tinggi
• Ketahanan kelelahan termal yang baik: Sesuai untuk peralatan yang terpapar pemanasan dan pendinginan berulang
• Permukaan eksternal yang kuat: Konfigurasi stud menyediakan permukaan perpindahan panas yang tahan secara mekanis
• Manufaktur: Stud dapat dilas resistansi atau diproduksi sesuai dengan desain yang ditentukan pelanggan dan prosedur yang berlaku

Mengapa Menggunakan Pipa Sirip Berduri P22 di Pembangkit Listrik Tenaga Termal?

Dalam pembangkit listrik tenaga termal, permukaan perpindahan panas sering beroperasi pada suhu tinggi dan terpapar gas pembakaran. Oleh karena itu, bahan pipa perlu mempertahankan kekuatan dan stabilitas dimensi yang memadai sambil mentransfer panas secara efisien.

P22 memberikan kombinasi yang berguna dari kekuatan suhu tinggi, ketahanan oksidasi yang dibantu kromium, dan kinerja suhu tinggi yang ditingkatkan molibdenum. Kekuatan tarik minimum yang ditentukan untuk P22 adalah 415 MPa, dengan kekuatan luluh minimum 205 MPa.

Konfigurasi berduri menambahkan keuntungan penting lainnya. Alih-alih membentuk satu sirip kontinu, stud individu menciptakan sejumlah besar permukaan perpindahan panas sambil menyisakan saluran di antara stud yang berdekatan. Hal ini dapat menguntungkan dalam aplikasi sisi gas di mana pengotoran, akumulasi abu, ekspansi termal, dan akses pembersihan harus dipertimbangkan.

Untuk alasan ini, pipa berduri P22 dapat dipertimbangkan untuk:

• Boiler pembangkit listrik tenaga termal
• Bagian konveksi boiler
• Sistem pemulihan panas limbah
• Unit pemulihan panas suhu tinggi
• Penukar panas gas buang
• Boiler industri
• Pemanas proses dan tungku suhu tinggi
• Peralatan perpindahan panas sisi gas suhu tinggi lainnya

Konstruksi Khas

Pipa sirip berduri P22 biasanya terdiri dari:

Pipa dasar P22 tanpa sambungan → pemasangan stud dilas → inspeksi dimensi → perlakuan permukaan → pengujian → inspeksi akhir

Pipa dasar menyediakan fungsi penahan tekanan, sementara stud eksternal meningkatkan luas perpindahan panas efektif.

Dimensi stud, pitch, jumlah baris, susunan, dan metode pemasangan harus dipilih sesuai dengan persyaratan desain termal daripada menggunakan konfigurasi universal.

Susunan Stud Umum

Konfigurasi khas dapat mencakup:

• Susunan stud berselang-seling
• Susunan stud sejajar
• Beberapa baris memanjang
• Distribusi melingkar di sekitar pipa
• Kepadatan dan pitch stud spesifik pelanggan

Untuk aplikasi pembangkit listrik, geometri akhir harus ditetapkan dari koefisien perpindahan panas, kecepatan gas, penurunan tekanan, karakteristik pengotoran, suhu operasi, dan tegangan mekanis yang diizinkan.

Rentang Ukuran Umum

Karena pipa sirip berduri biasanya direkayasa untuk boiler, pemanas, atau aplikasi pemulihan panas tertentu, tidak ada rentang ukuran universal tunggal. Konfigurasi komersial yang khas dapat mencakup:

Catatan: Ini adalah rentang rekayasa yang khas daripada batasan ASTM A335. Dimensi pipa yang tepat, geometri stud, pitch, persyaratan pemasangan, dan toleransi harus dikonfirmasi sesuai dengan desain termal dan mekanis pelanggan.

Komposisi Kimia ASTM A335 P22

Nilai-nilai berikut mewakili komposisi ASTM A335 P22 yang umum ditentukan dalam persen berat.

Peran Elemen Paduan Utama

Kromium (Cr) meningkatkan ketahanan oksidasi dan berkontribusi pada kinerja suhu tinggi paduan.

Molibdenum (Mo) meningkatkan kekuatan suhu tinggi dan ketahanan terhadap pelunakan, yang penting dalam operasi suhu tinggi yang berkepanjangan.

Kombinasi ini membuat P22 sangat cocok untuk peralatan pembangkit listrik suhu tinggi dibandingkan dengan bahan pipa baja karbon konvensional.

Sifat Mekanik ASTM A335 P22

Persyaratan mekanik minimum yang khas meliputi:

*Persyaratan perpanjangan dapat bervariasi tergantung pada orientasi dan dimensi spesimen; edisi ASTM A335/A335M yang berlaku harus mengatur spesifikasi pembelian.

Pipa dasar P22 biasanya dipasok dalam kondisi perlakuan panas yang sesuai, seperti dinormalisasi dan ditemper atau kondisi lain yang diizinkan oleh spesifikasi yang berlaku.

Proses Manufaktur

Pipa sirip berduri ASTM A335 P22 kami dapat diproduksi melalui urutan terkontrol yang dirancang untuk menjaga integritas pipa dan kualitas pemasangan stud.

1. Persiapan Pipa P22

Pipa ASTM A335 P22 tanpa sambungan dipilih sesuai dengan diameter luar, ketebalan dinding, panjang, dan persyaratan material yang ditentukan.

2. Persiapan Permukaan Pipa

Permukaan pipa eksternal dibersihkan dan disiapkan untuk menghilangkan minyak, kerak, karat, dan kontaminan lain yang dapat memengaruhi pemasangan stud.

3. Persiapan Stud

Stud diproduksi sesuai dengan diameter, tinggi, geometri, dan persyaratan material yang ditentukan.

4. Pengelasan Stud

Stud dipasang ke permukaan pipa eksternal menggunakan proses pengelasan terkontrol yang sesuai dengan desain. Parameter pengelasan dipantau untuk mencapai pemasangan yang konsisten tanpa kerusakan yang tidak dapat diterima pada dinding pipa.

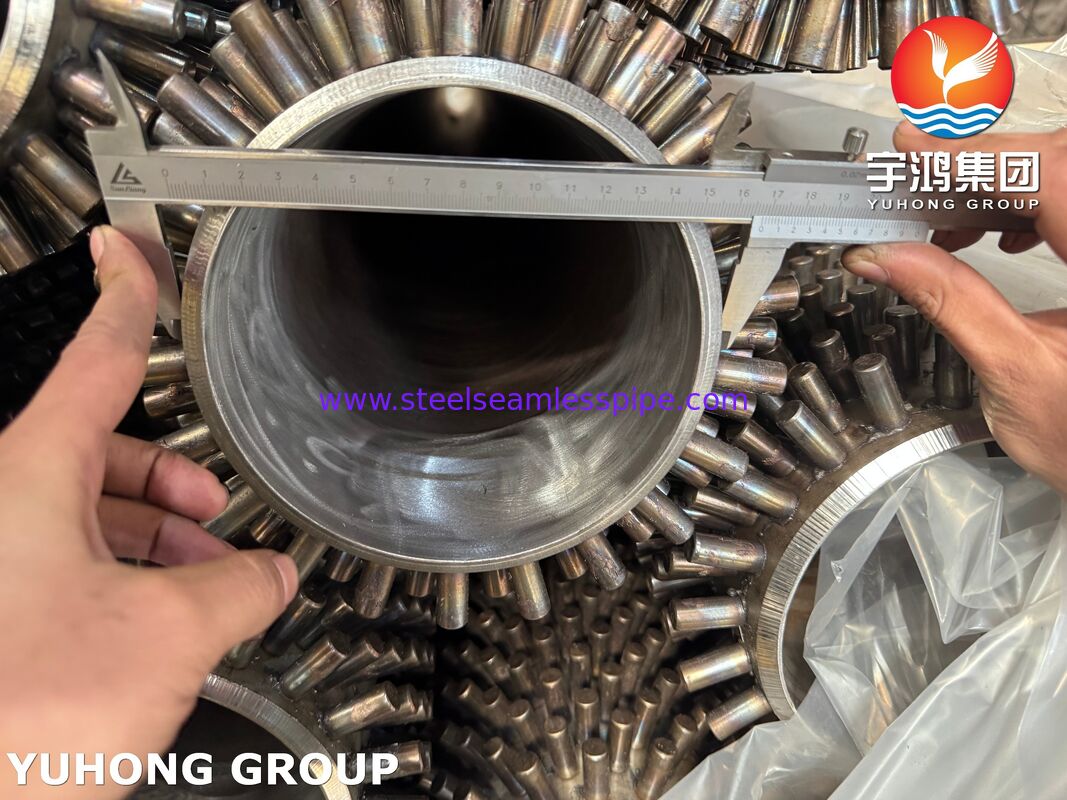

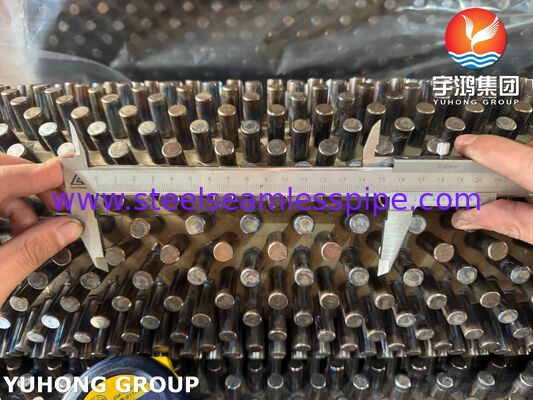

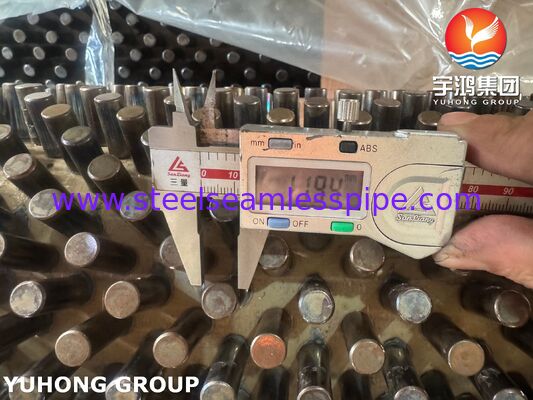

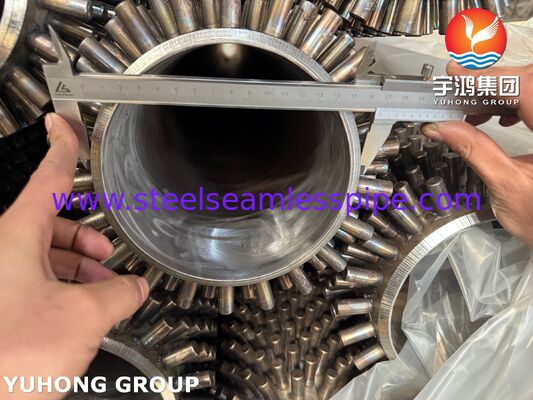

5. Inspeksi Dimensi

Pipa jadi diperiksa untuk:

• Diameter luar pipa
• Ketebalan dinding
• Panjang pipa
• Tinggi stud
• Diameter stud
• Pitch stud
• Penjajaran stud
• Kepadatan stud
• Kelurusan keseluruhan

6. Inspeksi dan Pengujian Akhir

Pipa yang selesai menjalani program inspeksi dan pengujian yang ditentukan sebelum pengiriman.

Pengujian dan Inspeksi

Untuk aplikasi pembangkit listrik tenaga termal, kontrol kualitas harus mencakup pipa tekanan P22 dan pemasangan stud.

Analisis Kimia

Identifikasi material positif atau analisis kimia laboratorium dapat dilakukan untuk memverifikasi bahwa pipa dasar sesuai dengan kimia P22 yang ditentukan.

Pengujian Tarik

Pengujian tarik memverifikasi kekuatan tarik, kekuatan luluh, dan perpanjangan pipa P22 yang diperlukan.

Pengujian Kekerasan

Pengujian kekerasan dapat dilakukan untuk mengkonfirmasi kepatuhan terhadap persyaratan material dan perlakuan panas yang berlaku.

Uji Perataan

Jika berlaku, sampel pipa dapat dikenakan uji perataan untuk mengevaluasi daktilitas dan integritas pipa. Program pengujian material ASTM A335 P22 dapat mencakup persyaratan perataan dan pembengkokan.

Uji Pembengkokan

Uji pembengkokan dapat diterapkan jika diperlukan oleh spesifikasi pembelian atau standar yang berlaku.

Uji Hidrostatik

Uji hidrostatik dapat dilakukan pada pipa dasar atau rakitan jadi sesuai dengan spesifikasi yang berlaku, kode desain, dan persyaratan pembeli.

Pengujian Arus Eddy

Pemeriksaan arus eddy dapat digunakan sebagai metode non-destruktif untuk mendeteksi diskontinuitas permukaan dan dekat permukaan tertentu pada pipa.

Pengujian Ultrasonik

UT dapat digunakan jika ditentukan untuk memeriksa material pipa atau wilayah las yang dipilih.

Inspeksi Visual dan Dimensi

Setiap pipa jadi dapat diperiksa untuk:

• Posisi stud
• Pemasangan stud
• Deformasi pipa
• Cacat permukaan
• Kelurusan pipa
• Dimensi
• Tampilan las

Uji Tarik/Pemasangan Stud

Untuk pipa berduri, kekuatan pemasangan sangat penting. Sampel representatif dapat dikenakan uji pemasangan mekanis sesuai dengan prosedur manufaktur dan kontrol kualitas yang disepakati.

Keunggulan Pipa Sirip Berduri P22

1. Dirancang untuk Layanan Suhu Tinggi

P22 adalah baja paduan kromium-molibdenum yang secara khusus dicakup oleh ASTM A335 untuk layanan suhu tinggi.

2. Peningkatan Luas Perpindahan Panas

Stud individu secara substansial meningkatkan permukaan eksternal yang tersedia untuk perpindahan panas sisi gas dibandingkan dengan pipa polos.

3. Konstruksi yang Kuat

Desain berduri dapat menyediakan permukaan perpindahan panas eksternal yang tahan lama untuk lingkungan industri yang menuntut.

4. Cocok untuk Siklus Termal

Komposisi paduan P22 dan sifat mekanik suhu tinggi membuatnya sesuai untuk peralatan yang terpapar perubahan suhu berulang.

5. Desain Termal yang Fleksibel

Diameter stud, tinggi, pitch, dan susunan dapat direkayasa untuk mencapai keseimbangan yang diperlukan antara kinerja perpindahan panas dan penurunan tekanan sisi gas.

Aplikasi

Pipa sirip berduri ASTM A335 P22 sangat cocok untuk:

Pembangkit Listrik Tenaga Termal

Digunakan di bagian boiler dan pemulihan panas suhu tinggi di mana perpindahan panas sisi gas yang ditingkatkan diperlukan.

Bagian Konveksi Boiler

Pipa berduri dapat dimasukkan ke dalam permukaan pemanas konveksi untuk memulihkan energi termal dari gas pembakaran.

Pemulihan Panas Limbah

Pipa dapat digunakan untuk memulihkan energi dari gas buang suhu tinggi dan mentransfernya ke air, uap, atau fluida proses lainnya.

Boiler Industri

Cocok untuk aplikasi perpindahan panas boiler suhu tinggi yang dipilih yang memerlukan pipa tekanan baja paduan.

Peralatan Pemanasan Proses

Pipa berduri P22 juga dapat direkayasa untuk peralatan perpindahan panas suhu tinggi dalam proses industri.

Jaminan Kualitas

Untuk proyek pembangkit listrik, dokumentasi dapat disediakan sesuai dengan persyaratan proyek, termasuk:

• Sertifikat Uji Material (MTC)
• Laporan analisis kimia
• Laporan uji mekanik
• Catatan perlakuan panas
• Laporan inspeksi dimensi
• Catatan pengujian non-destruktif
• Catatan uji hidrostatik
• Catatan inspeksi pemasangan stud
• Dokumentasi prosedur pengelasan jika berlaku
• Laporan inspeksi akhir
• Catatan ketertelusuran

Setiap pipa P22 dapat diidentifikasi berdasarkan nomor panas dan batch produksi untuk menjaga ketertelusuran material di seluruh manufaktur dan inspeksi.
