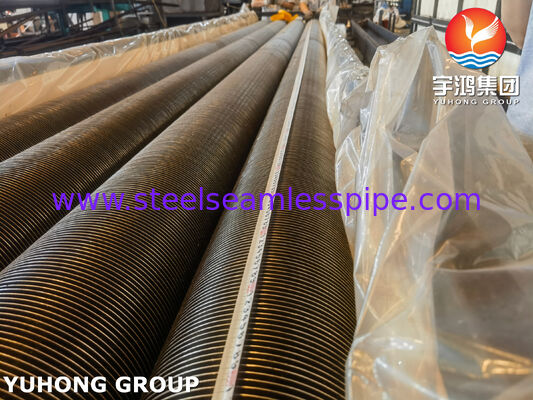

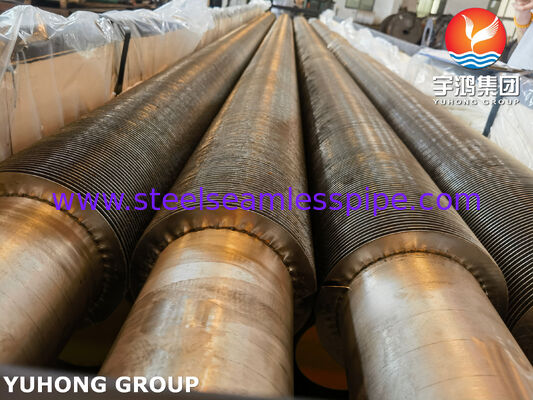

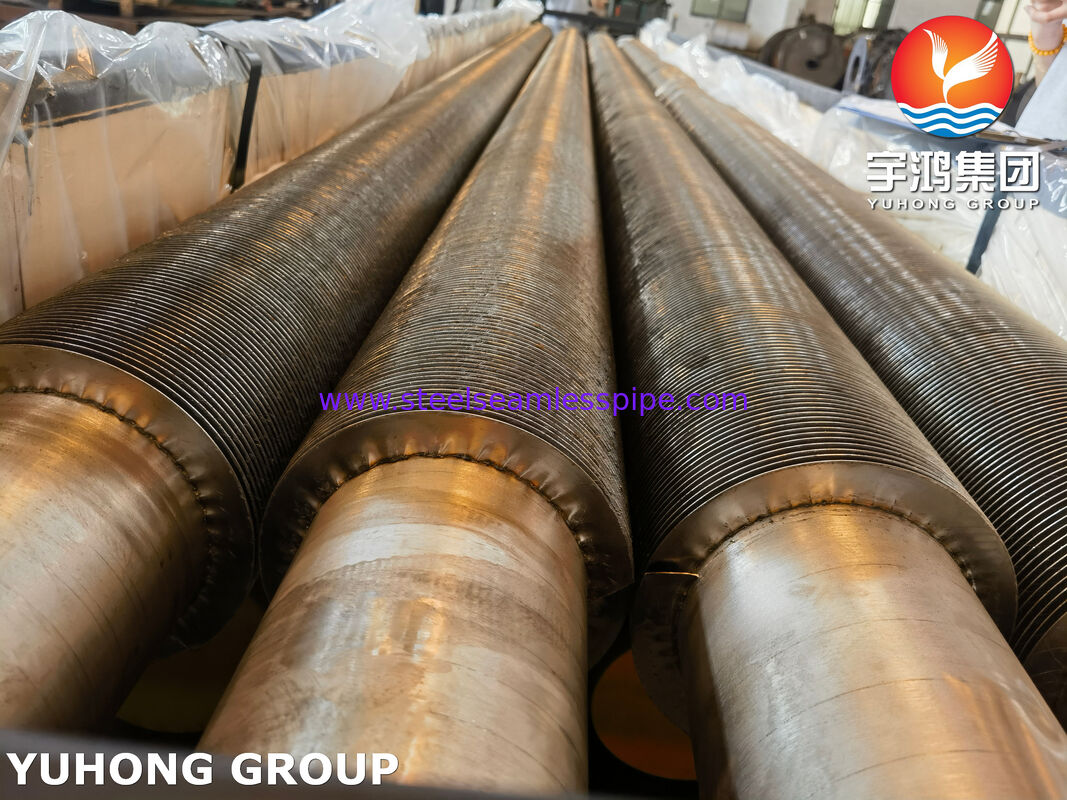

Tabung Bersirip Dilas Frekuensi Tinggi untuk Pemulihan Panas Limbah – ASTM A269 TP321
Tinjauan Produk
Tabung Bersirip Dilas Frekuensi Tinggi ASTM A269 TP321 dirancang sebagai komponen perpindahan panas untuk meningkatkan efisiensi termal dalamsistem pemulihan panas limbah, tungku industri, pemanas proses kilang, pabrik petrokimia, dan penukar panas gas suhu tinggi.
Produk ini menggabungkantabung baja tahan karat austenitik TP321 dengan sirip logam yang dilas secara kontinu. Pengelasan frekuensi tinggi menghasilkan ikatan metalurgi/mekanis yang kuat antara sirip dan tabung, memungkinkan panas berpindah secara efisien dari gas buang panas atau gas proses melalui permukaan bersirip dan ke dalam fluida di sisi tabung.
ASTM A269 TP321 sangat cocok untuk aplikasi suhu tinggi di mana ketahanan terhadap oksidasi, siklus termal, dan korosi intergranular penting. Grade TP321 yang distabilkan dengan titanium dapat memberikan keuntungan dibandingkan baja tahan karat 304 konvensional dalam layanan suhu tinggi tertentu.
Untuk peralatan pemulihan panas limbah, konstruksi bersirip secara signifikan meningkatkan luas perpindahan panas eksternal yang efektif dibandingkan dengan tabung polos. Hal ini memungkinkan perancang peralatan untuk mencapai pemulihan panas yang lebih tinggi dalam permukaan perpindahan panas yang relatif ringkas.
Fitur Utama
- Bahan tabung dasar: Baja tahan karat ASTM A269 TP321
- Jenis sirip: Sirip dilas frekuensi tinggi
- Aplikasi: Pemulihan panas limbah
- Peningkatan permukaan perpindahan panas yang sangat baik
- Ketahanan yang baik terhadap oksidasi pada suhu tinggi
- Baja tahan karat austenitik yang distabilkan dengan titanium
- Pemasangan sirip ke tabung yang kuat
- Cocok untuk siklus termal dan layanan industri
- Tersedia tabung, sirip, panjang, dan konfigurasi khusus
- Cocok untukpemulihan panas gas buang, gas pembakaran, dan gas proses
Aplikasi Khas
Tabung bersirip HFW ASTM A269 TP321 sangat cocok untuk:
1. Boiler Pemulihan Panas Limbah
Tabung dapat dimasukkan ke dalam bagian pemulihan panas di mana gas buang panas mentransfer energi residualnya ke air atau fluida proses lainnya.
Aplikasi khas meliputi:
- Boiler panas limbah
- Unit pemulihan panas limbah
- Pemulihan panas buang industri
- Pemulihan panas gas proses
- Peralatan pembangkit uap pemulihan panas
2. Pabrik Kilang dan Petrokimia
Kilang dan fasilitas petrokimia menghasilkan sejumlah besar gas buang dan gas proses bersuhu tinggi. Tabung bersirip TP321 HFW dapat digunakan untuk memulihkan energi termal yang terbuang ini.
Potensi aplikasi meliputi:
- Bagian konveksi pemanas proses
- Pemulihan panas tungku kilang
- Pemanas proses petrokimia
- Unit pemrosesan hidrokarbon
- Penukar panas gas suhu tinggi
3. Pemulihan Panas Tungku Industri
Tungku industri mengeluarkan gas panas yang mengandung energi signifikan yang dapat dipulihkan. Penukar panas tabung bersirip dapat menangkap energi ini untuk:
- Pemanasan awal air umpan boiler
- Pemanasan awal udara pembakaran
- Pemanasan air proses
- Pembangkitan uap
- Pemanasan awal fluida proses
4. Penukar Panas Gas Suhu Tinggi
Kombinasi baja tahan karat TP321 dan konstruksi sirip HFW menjadikan produk ini cocok untuk penukar panas yang terpapar gas panas di mana diperlukan permukaan perpindahan panas sisi gas yang besar.
Rentang Ukuran Umum
Dimensi yang tepat harus dipilih sesuai dengan perhitungan perpindahan panas, kecepatan gas, suhu operasi, tekanan, kondisi pengotoran, dan desain peralatan.
Rentang manufaktur khas dapat mencakup:
| Item |
Rentang Khas |
| OD Tabung |
19,05–63,5 mm |
| Ketebalan dinding tabung |
1,5–5,0 mm |
| Tinggi sirip |
8–25 mm |
| Ketebalan sirip |
0,8–2,5 mm |
| Pitch sirip |
2,5–10 mm |
| Panjang tabung |
1–15 m |
| Konfigurasi sirip |
Padat atau bergerigi, tergantung desain |
| Bahan sirip |
Baja tahan karat atau paduan yang kompatibel |
| Bahan tabung |
ASTM A269 TP321 |
Ini adalahrentang rekayasa umum daripada persyaratan ASTM A269 tetap. Dimensi yang disesuaikan dapat diproduksi sesuai dengan gambar pelanggan, perhitungan perpindahan panas, atau spesifikasi peralatan.
Untuk layanan suhu tinggi yang sangat menuntut, bahan sirip harus dipilih bersama dengan bahan tabung berdasarkan suhu operasi, lingkungan korosi, dan persyaratan ekspansi termal.
Komposisi Kimia ASTM A269 TP321
Berikut ini mewakili batas komposisi kimia yang umum ditentukan untuktabung baja tahan karat TP321 berdasarkan ASTM A269. Edisi standar yang berlaku dan spesifikasi pembeli harus dikonfirmasi untuk setiap pesanan.
| Elemen |
TP321 Maksimum Khas / Rentang (%) |
| Karbon (C) |
≤ 0,08 |
| Mangan (Mn) |
≤ 2,00 |
| Silikon (Si) |
≤ 0,75 |
| Fosfor (P) |
≤ 0,045 |
| Belerang (S) |
≤ 0,030 |
| Kromium (Cr) |
17,0–19,0 |
| Nikel (Ni) |
9,0–12,0 |
| Titanium (Ti) |
≥ 5 × C dan ≤ 0,70 |
| Besi (Fe) |
Sisa |
Penting: Nilai di atas harus diperlakukan sebagai rentang komposisi ASTM A269 TP321 yang umum ditentukan. Sertifikat material yang berlaku dan edisi ASTM saat ini harus selalu didahulukan.
Sifat Mekanik
Persyaratan mekanis minimum yang khas terkait denganASTM A269 TP321 meliputi:
| Properti |
Persyaratan Khas |
| Kekuatan tarik |
≥ 515 MPa |
| Kekuatan luluh |
≥ 205 MPa |
| Perpanjangan |
≥ 35% |
Sifat mekanik aktual dapat bervariasi sesuai dengan kondisi manufaktur tabung, perlakuan panas, dimensi, dan spesifikasi pembelian yang berlaku.
Untuk aplikasi tabung bersirip, kinerja mekanistabung itu sendiri tidak boleh dikelirukan dengan kinerja ikatan sirip ke tabung. Yang terakhir memerlukan kontrol manufaktur dan inspeksi terpisah.
Proses Pengelasan Frekuensi Tinggi
Sirip dipasang secara kontinu ke tabung menggunakanproses pengelasan frekuensi tinggi.
Selama produksi, energi listrik frekuensi tinggi menghasilkan panas terlokalisasi pada antarmuka sirip-tabung. Tekanan yang terkontrol membawa sirip dan tabung ke dalam kontak intim, menghasilkan sambungan las yang kontinu.
Proses ini memberikan beberapa keuntungan:
- Pemasangan sirip kontinu
- Konsistensi produksi tinggi
- Kontak termal yang baik
- Resistansi kontak termal rendah
- Ketahanan yang kuat terhadap getaran
- Ketahanan yang baik terhadap ekspansi dan kontraksi termal
- Cocok untuk tabung bersirip panjang
- Geometri sirip yang konsisten
Parameter pengelasan dikontrol sesuai dengan bahan tabung, bahan sirip, ketebalan sirip, tinggi sirip, dan kecepatan produksi.
Inspeksi dan Pengujian
Kontrol kualitas harus mencakup baiktabung dasar ASTM A269 TP321 maupuntabung bersirip jadi.
1. Analisis Komposisi Kimia
Analisis kimia PMI atau laboratorium dapat dilakukan untuk memverifikasi grade baja tahan karat dan mengkonfirmasi elemen paduan yang diperlukan.
2. Pengujian Tarik
Tabung representatif diuji kekuatan tariknya, kekuatan luluh, dan perpanjangannya sesuai dengan standar yang berlaku.
3. Pengujian Kekerasan
Pengujian kekerasan dapat dilakukan sesuai dengan spesifikasi pembelian atau rencana kontrol kualitas.
4. Pengujian Hidrostatik atau Non-Destruktif
Tabung dapat dikenakan uji hidrostatik yang berlaku atau pengujian listrik non-destruktif yang disyaratkan oleh ASTM A269 dan spesifikasi pembelian.

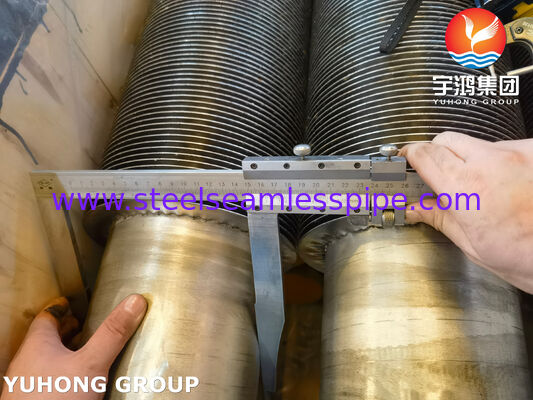

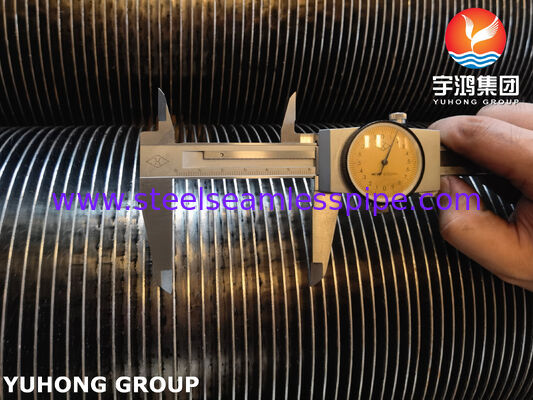

5. Inspeksi Dimensi
Pemeriksaan dimensi tipikal meliputi:
- Diameter luar tabung
- Ketebalan dinding
- Panjang tabung
- Tinggi sirip
- Ketebalan sirip
- Pitch sirip
- Konsentrisitas sirip
- Kelurusan sirip
6. Inspeksi Visual
Tabung bersirip jadi diperiksa untuk:
- Cacat permukaan
- Retakan
- Oksidasi berlebihan
- Geometri sirip yang tidak teratur
- Diskontinuitas las
- Sirip rusak
- Deformasi tabung
7. Inspeksi Ikatan Sirip ke Tabung
Karena kinerja termal tabung bersirip HFW sangat bergantung pada sambungan sirip ke tabung, area yang dilas harus diperiksa sesuai dengan prosedur kontrol kualitas produsen dan persyaratan pembeli.
Tergantung pada aplikasinya, pengujian ikatan destruktif, pemeriksaan metalografi, atau metode inspeksi lain yang disetujui dapat ditentukan.
8. Sertifikasi Material
SebuahSertifikat Uji Material (MTC) dapat disediakan untuk mendokumentasikan bahan tabung, komposisi kimia, dan sifat mekanik. Sertifikasi EN 10204 3.1 juga dapat diberikan jika ditentukan oleh pembeli.
Keuntungan dalam Pemulihan Panas Limbah
Keuntungan utama dari konfigurasi sirip HFW adalah peningkatan signifikan dalamluas permukaan perpindahan panas sisi gas.
Dibandingkan dengan tabung polos, tabung bersirip dapat:
- Meningkatkan kapasitas perpindahan panas
- Mengurangi jejak permukaan penukar panas yang dibutuhkan
- Meningkatkan pemulihan panas limbah bernilai rendah
- Mendukung peralatan pemulihan panas yang lebih ringkas
- Meningkatkan efisiensi termal peralatan
- Mengurangi jumlah tabung yang dibutuhkan untuk tugas tertentu, tergantung pada desain
TP321 lebih lanjut menyediakan pilihan material yang menarik ketika sistem pemulihan panas beroperasi pada suhu tinggi dan membutuhkan baja tahan karat austenitik dengan stabilisasi titanium.
Manufaktur & Kustomisasi
Kami dapat memproduksitabung bersirip HFW ASTM A269 TP321 sesuai dengan kebutuhan pelanggan, termasuk yang disesuaikan:
- Diameter luar tabung
- Ketebalan dinding tabung
- Tinggi sirip
- Ketebalan sirip
- Pitch sirip
- Bahan sirip
- Konfigurasi sirip
- Panjang tabung
- Ujung tabung tanpa sirip
- Finishing permukaan
- Susunan pengemasan
Untuk proyek pemulihan panas limbah baru, pelanggan dapat menyediakanbeban panas, suhu masuk/keluar, komposisi gas, laju aliran, tekanan operasi, media sisi tabung, dan ruang instalasi yang tersediasehingga konfigurasi tabung bersirip dapat disesuaikan dengan desain peralatan.
