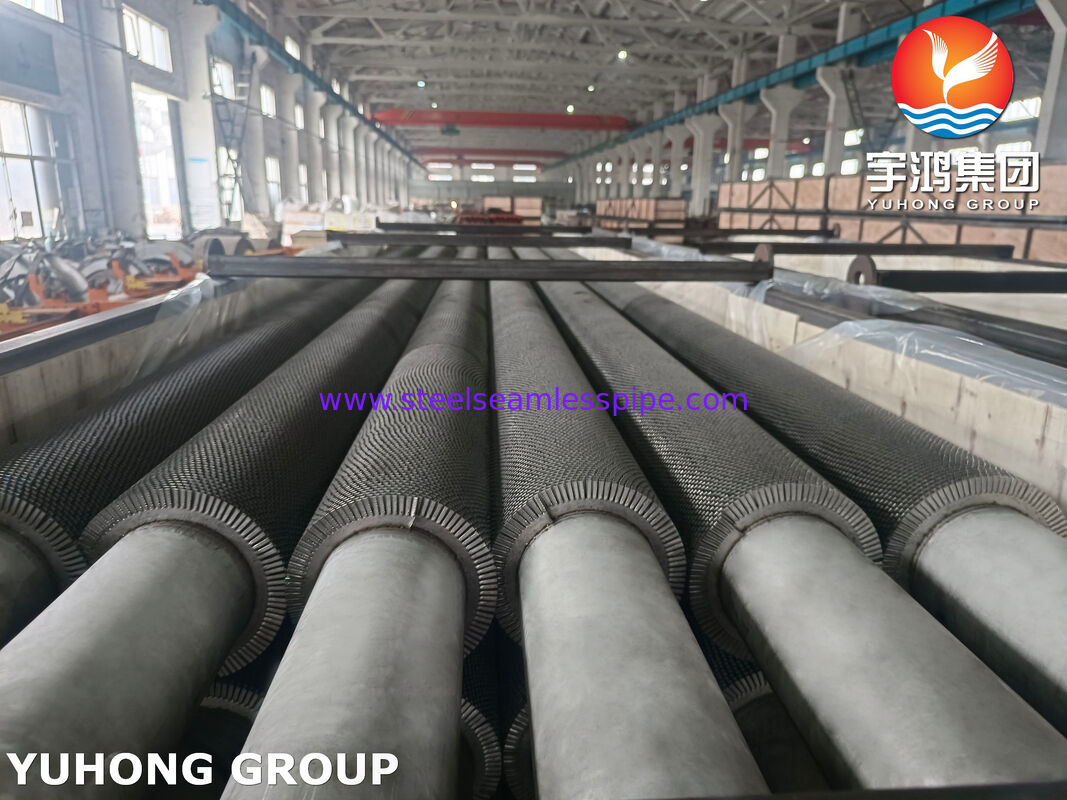

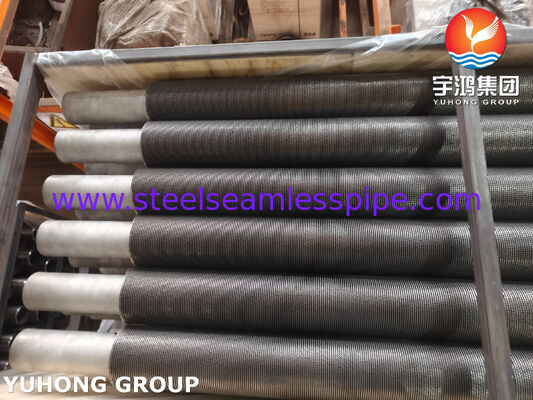

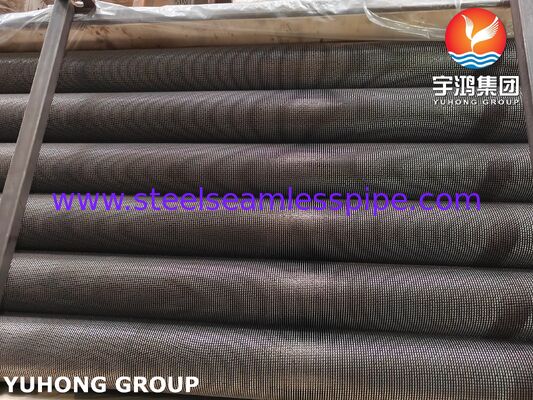

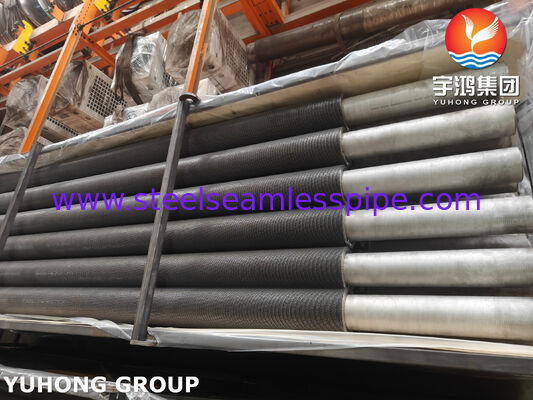

ASTM A312 TP304H tabung berdaun serat untuk produsen HRSG
Ringkasan Produk
ASTM A312 TP304H tabung berdaun bergerigiadalah tabung transfer panas stainless steel suhu tinggi yang dikembangkan untukGenerator uap pemulihan panas (HRSG), boiler pemulihan panas limbah, penukar panas industri dan sistem termal yang menuntut lainnya.
TP304H adalah kelas austenit stainless steel dengan kandungan karbon yang lebih tinggi daripada standar TP304. Komposisi ini dimaksudkan untuk layanan suhu tinggi dan menyediakan kombinasiKekuatan suhu tinggi, ketahanan oksidasi, ketahanan korosi, dan kemampuan las yang baikketika diolah dengan benar.
Desain sirip bergerigi meningkatkan permukaan transfer panas eksternal sambil menciptakan turbulensi sisi gas.Hal ini memungkinkan pemulihan panas yang efisien dari gas buang panas tanpa memerlukan bundel transfer panas yang terlalu besarUntuk produsen HRSG, karakteristik ini membuat tabung serrated fin TP304H cocok untuk aplikasi di manaefisiensi termal, daya tahan, desain peralatan yang kompak, dan ketahanan terhadap oksidasi suhu tinggiadalah penting.
Mengapa tabung sirip serat TP304H digunakan dalam HRSG
Dalam HRSG, gas buang panas dari turbin gas melewati tabung transfer panas.
Tabung kosong konvensional memiliki luas permukaan eksternal yang terbatas. sirip bergerigi secara signifikan meningkatkan area transfer panas sisi gas yang efektif,memungkinkan desainer HRSG untuk mendapatkan beban termal yang diperlukan dengan pengaturan tabung yang lebih kompak.
ASTM A312 TP304His particularly attractive for selected high-temperature sections because its stainless-steel construction provides better resistance to oxidation and corrosion than conventional carbon-steel finned tubes.
Aplikasi khas meliputi:
- Bagian transfer panas HRSG
- Boiler pemulihan panas limbah
- Pemulihan panas knalpot turbin gas
- Bagian penghemat suhu tinggi
- Unit pemulihan panas industri
- Penukar panas gas-ke-air
- Penukar panas gas-ke-uap
- Peralatan pemulihan panas petrokimia
- Pemulihan panas proses kilang
- Pemanas industri suhu tinggi
Konstruksi Produk
Tabung sirip berserakan kami dapat diproduksi dengan menggunakanproses pengelasan resistansi frekuensi tinggi, di mana strip sirip terus menerus berputar heliks di sekitar tabung dasar dan dilas ke permukaan tabung.
sirip kemudian dibentuk secara mekanis menjadi konfigurasi bergerigi atau segmentasi.
Konstruksi ini menyediakan:
- Luas transfer panas eksternal yang meningkat
- Perbaikan turbulensi sisi gas
- Penyambungan sirip yang kuat ke tabung
- Ketahanan yang baik terhadap siklus termal
- Transfer panas yang efisien dalam aplikasi sisi gas
- Mengurangi risiko pemisahan sirip selama layanan
- Konfigurasi tabung-bank yang fleksibel
Untuk aplikasi HRSG, tabung yang tepat, sirip, pitch, tinggi dan ketebalan harus dipilih sesuai dengansuhu gas, kondisi uap/air, penurunan tekanan, lingkungan korosi dan tugas transfer panas yang diperlukan.
Jangkauan Ukuran Umum
Dimensi dapat disesuaikan sesuai dengan desain termal dan mekanik produsen HRSG.
Tabung dasar
| Parameter |
Jangkauan Umum |
| Diameter luar |
25 ‰ 63,5 mm |
| Ketebalan dinding |
2.0 ∙ 6.0 mm |
| Panjang tabung |
3,000-15,000 mm |
| Panjang tabung khas |
6,00012000 mm |
Sapi bergerigi
| Parameter |
Jangkauan Umum |
| Tinggi sirip |
8 ̊25 mm |
| Ketebalan sirip |
0.8 ∙ 2.5 mm |
| Pin Pitch |
2.5 ¢ 8 mm |
| Ketumpatan sirip |
125-400 sirip/m |
| Bahan sirip |
Baja tahan karat atau paduan yang kompatibel |
| Jenis sirip |
Sirip spiral bergerigi / bersegmen |
Ini adalahrentang produksi khas daripada persyaratan dimensi ASTM tetapDimensi akhir dapat diproduksi sesuai dengan gambar desain HRSG pelanggan dan perhitungan transfer panas.
Komposisi kimia ASTM A312 TP304H
Nilai-nilai berikut mewakili persyaratan kimia yang ditentukan secara umum untukASTM A312 TP304HEdisi yang berlaku dari spesifikasi pembelian harus selalu mengatur sertifikat bahan akhir.
| Elemen |
Kebutuhan khas, wt.% |
| Karbon (C) |
0.04 ‰0.10 |
| Mangan (Mn) |
≤ 2.00 |
| Silikon (Si) |
≤ 1.00 |
| Fosfor (P) |
≤ 0.045 |
| Sulfur (S) |
≤ 0.030 |
| Besi (Cr) |
18.0 ¢ 20.0 |
| Nikel (Ni) |
8.0110 |
| Besi (Fe) |
Saldo |
Kandungan kromium dan nikel yang relatif tinggi memberikan struktur austenit stainless steel dan ketahanan korosi/oksidasi yang terkait dengan keluarga 304.
Sifat Mekanis
Persyaratan mekanik minimum khas untuk ASTM A312 TP304H meliputi:
| Properti |
Persyaratan |
| Kekuatan tarik |
≥ 515 MPa |
| Kekuatan Hasil, 0,2% offset |
≥ 205 MPa |
| Perpanjangan |
≥ 35% |
Sifat-sifat sebenarnya harus dikonfirmasi terhadap edisi ASTM A312/A312M yang berlaku dan spesifikasi proyek pembeli.
Untuk layanan HRSG, persyaratan sifat mekanik harus dipertimbangkan bersama dengansuhu desain, tekanan, paparan merangkak, siklus termal dan kondisi korosi.
Proses Produksi
Tabung sirip sirip TP304H kami dapat diproduksi melalui proses terkontrol berikut:
1. Persiapan tabung dasar
ASTM A312 TP304H tabung stainless steel diperiksa untuk akurasi dimensi, kondisi permukaan dan identifikasi material.
2Persiapan strip sirip
Pita sirip stainless steel dipotong ke lebar dan ketebalan yang ditentukan dan disiapkan untuk pengelasan terus menerus.
3. Pengelasan Frekuensi Tinggi
Jalur sirip digulung secara heliks di sekitar tabung sementara energi listrik frekuensi tinggi menghasilkan pemanasan lokal di antarmuka sirip ke tabung.Tekanan diterapkan untuk menciptakan ikatan metalurgi berkelanjutan.
4. Serat
sirip spiral terus menerus secara mekanis direnggut untuk menciptakan profil segmentasi yang diperlukan.
5. Pembentukan sirip dan kalibrasi
Geometri sirip, pitch, tinggi dan keselarasan dikontrol untuk memenuhi spesifikasi pelanggan.
6. Mengakhiri
Ujung tabung dibersihkan dan selesai sesuai dengan persyaratan produsen HRSG.
7. Pemeriksaan
Pemeriksaan dimensi, visual, material dan las/pemasangan dilakukan sebelum pelepasan akhir.
Pengujian dan Inspeksi
Kontrol kualitas sangat penting untuk tabung sirip HRSG karena mereka beroperasi di bawahbeban termal terus menerus dan perubahan suhu berulang.
Tergantung pada spesifikasi pembelian, inspeksi dapat mencakup:
Analisis Kimia
Identifikasi Material Positif (PMI) atau analisis kimia laboratorium dapat dilakukan untuk memverifikasi kelas bahan TP304H.
Pengujian Ketegangan
Pengujian tarik memverifikasi kekuatan hasil, kekuatan tarik dan elongasi.
Pengujian Hidrostatik
Tabung dasar dapat diuji hidrostatik sesuai dengan persyaratan ASTM A312 yang berlaku dan spesifikasi pembeli.
Pengujian Arus Eddy
Pemeriksaan arus eddy dapat mendeteksi diskontinuitas permukaan dan dekat permukaan tertentu di tabung.
Pengujian Ultrasonik
UT dapat ditentukan untuk pemeriksaan dinding tabung atau area las tergantung pada persyaratan proyek.
Inspeksi ikatan fin-to-tube
Perlengkapan sirip diperiksa untuk kontinuitas, kualitas perekat dan area potensial pengelasan yang tidak lengkap.
Pemeriksaan Visual
Permukaan tabung, geometri sirip, penampilan las dan ujung tabung diperiksa secara visual.
Pemeriksaan Dimensi
Pengukuran khas meliputi:
- Diameter luar tabung
- Ketebalan dinding
- Panjang tabung
- Tinggi sirip
- Ketebalan sirip
- Jarak sirip
- Kapadatan sirip
- Perataan sirip ke tabung
- Panjang sirip keseluruhan
Keuntungan bagi Produsen HRSG
Luas permukaan transfer panas yang tinggi
Sirip bergerigi secara substansial meningkatkan area transfer panas eksternal dibandingkan dengan tabung telanjang.
Peningkatan Transfer Panas Sisi Gas
Geometri sirip terganggu mempromosikan turbulensi dan meningkatkan transfer panas sisi gas.
Tahan korosi baja tahan karat
TP304H menawarkan ketahanan yang jauh lebih besar terhadap banyak lingkungan korosif dan oksidasi daripada bahan tabung baja karbon biasa.
Kapasitas Suhu Tinggi
TP304H dimaksudkan untuk aplikasi suhu tinggi di mana bahan harus mempertahankan sifat mekanik yang berguna.
Perekat sirip yang kuat
Konstruksi las frekuensi tinggi menyediakan sambungan sirip-ke-tabung yang terus menerus dan kuat secara mekanis.
Desain HRSG yang kompak
Area transfer panas yang lebih besar dapat membantu insinyur mencapai kinerja termal yang dibutuhkan dalam permukaan transfer panas yang kompak.
Cocok untuk Bersepeda Termal
Struktur sirip las yang dirancang dan diproduksi dengan benar dapat menahan pemanasan dan pendinginan berulang yang terkait dengan operasi HRSG.
Aplikasi
ASTM A312 TP304H tabung berdaun bergerigi terutama dirancang untuk:
- Generator uap pemulihan panas (HRSG)
- Pembangkit listrik siklus gabungan
- Boiler pemulihan panas limbah
- Sistem pembuangan turbin gas
- Sistem kogenerasi industri
- Pemulihan panas proses
- Pemulihan panas kilang
- Pabrik petrokimia
- Fasilitas pengolahan kimia
- Penukar panas gas suhu tinggi
- Pemanas industri
- Sistem pemulihan energi
Rekomendasi konfigurasi pasokan HRSG
Untuk produsen HRSG, kami dapat memproduksi tabung serpihan serpihan sesuai dengan persyaratan spesifik proyek, termasuk:
Tabung dasar:ASTM A312 TP304H
Jenis sirip:Sirip spiral bergerigi
Perlengkapan sirip:Pengelasan frekuensi tinggi
Bahan sirip:Baja tahan karat / paduan yang ditentukan oleh proyek
Panjang tabung:Pelanggan ditentukan
Jarak sirip:Pelanggan ditentukan
Tinggi sirip:Pelanggan ditentukan
Ketebalan sirip:Pelanggan ditentukan
Pemeriksaan:Menurut ASTM, ASME dan persyaratan pembeli
Dokumen:Sertifikat pengujian bahan, laporan inspeksi dimensi dan catatan NDT/ pengujian yang berlaku
Dimensi tabung dan sirip akhir harus selalu ditentukan dariDesain termal HRSG, desain mekanik dan spesifikasi proyek yang berlaku, daripada memilih dimensi hanya dari tabel ukuran standar.
Penjaminan Mutu
Untuk aplikasi HRSG, setiap batch produksi dapat dilengkapi dengan dokumentasi pelacakan yang mencakup:
- Nomor panas
- Kelas material
- Komposisi kimia
- Hasil pengujian mekanik
- Ukuran tabung
- Ukuran sirip
- Pemeriksaan pengelasan/penyambungan sirip
- Hasil NDT jika ditentukan
- Hasil pengujian hidrostatik jika ditentukan
- Pemeriksaan visual
- Catatan inspeksi akhir
- Sertifikat pengujian bahan (MTC)
Pelacakan ini membantu produsen HRSG mengintegrasikan tabung ke dalamSistem dokumentasi kontrol kualitas dan peralatan bertekanan.
