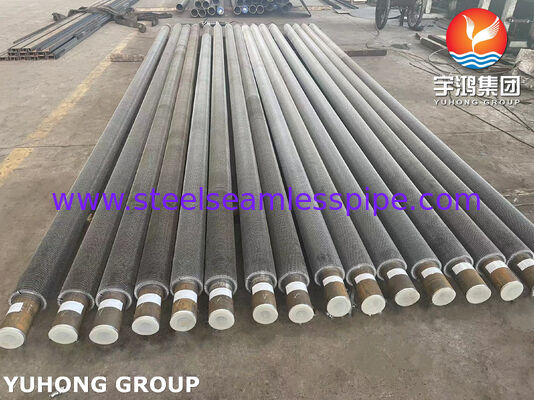

ASTM A335 P9 tabung bergelombang untuk sistem pemulihan panas limbah
Ringkasan Produk
ASTM A335 P9 tabung berdaun bergerigiadalah tabung transfer panas suhu tinggi yang dirancang untuk menuntutSistem pemulihan panas limbah, penghemat boiler, HRSG, pemanas api, dan peralatan industri pemulihan panasTabung menggunakan baja paduan ASTM A335 P9, bahan kromium-molibdenum yang dikembangkan untuk layanan suhu tinggi,sementara geometri sirip bergerigi secara signifikan meningkatkan permukaan transfer panas eksternal.
Dalam aplikasi pemulihan panas limbah, knalpot panas atau gas buang melewati permukaan tabung berdaun sementara air, uap, cairan termal, atau media proses lainnya mengalir melalui tabung.Luas sirip yang lebih besar memungkinkan lebih banyak panas untuk dipulihkan dalam paket penukar panas yang relatif kompak.
Desain bergerigi menggabungkan gangguan yang berjarak secara teratur di strip sirip.lubang ini dapat mempromosikan turbulensi sisi gas dan meningkatkan kontak antara gas panas dan permukaan siripHal ini membuat tabung berdaun bergerigi sangat cocok di manaKinerja transfer panas yang tinggi, peralatan yang kompak, dan ketahanan terhadap suhu tinggidiperlukan.
Mengapa Menggunakan ASTM A335 P9 Serrated Fined Tubes?
ASTM A335 P9 adalah baja paduan krom-molibdenum yang mengandung sekitar9% krom dan 1% molibdenumPaduan ini memberikan kombinasi kekuatan suhu tinggi, ketahanan oksidasi, dan daya tahan yang berguna dalam peralatan pemulihan panas suhu tinggi.
Konstruksi sirip bergerigi memberikan beberapa keuntungan praktis:
- Area transfer panas eksternal yang tinggiuntuk pemulihan panas sisi gas
- Turbulensi gas yang lebih baik dibandingkan dengan tabung halus
- Cocok untuk lingkungan knalpot dan gas buang suhu tinggi
- Kekuatan mekanik yang baik pada suhu operasi yang tinggi
- Kandungan kromium memberikan ketahanan yang lebih baik terhadap oksidasi suhu tinggi
- Desain penukar panas yang kompak dengan rasio luas permukaan tinggi terhadap volume
- Cocok untuk penghemat dan bagian pemulihan panas limbah lainnya
- Tersedia dalam konfigurasi tabung, sirip, dan panjang yang disesuaikan
Aplikasi Tipikal
ASTM A335 P9 serrated fined tube umumnya dianggap untuk:
1Sistem Pemulihan Panas Limbah
Mereka digunakan untuk memulihkan energi termal dari gas buang panas yang dihasilkan oleh turbin gas, tungku industri, peralatan proses, mesin, dan sistem suhu tinggi lainnya.
2. Boiler Economizer
Tabung serrated dapat digunakan dalam bagian ekonomizer untuk mentransfer panas dari gas buang ke air masuk boiler, mengurangi jumlah bahan bakar yang dibutuhkan untuk menghasilkan uap.
3. HRSG Systems
Dalam generator uap pemulihan panas, tabung berdaun digunakan di bagian transfer panas yang terkena gas buang turbin.P9 sangat relevan di mana konstruksi paduan baja suhu tinggi diperlukan.
4. Pemanas dan tungku proses
Panas limbah dari gas pembakaran dapat dipulihkan melalui bagian transfer panas tabung berdaun, meningkatkan efisiensi termal secara keseluruhan.
5. Pengolahan dan Pemulihan Panas Petrokimia
Pabrik pengolahan dan pabrik petrokimia menghasilkan sejumlah besar gas proses dan pembakaran suhu tinggi.Tabung berdaun bergerigi dapat dimasukkan ke dalam peralatan pemulihan panas untuk memulihkan energi yang terbuang.
6Penukar panas industri
Mereka juga dapat diterapkan pada penukar panas gas-ke-cair atau gas-ke-uap khusus di mana koefisien transfer panas sisi gas relatif rendah dan luas permukaan tambahan diperlukan.
Konstruksi Tipikal
Sebuah tabung berdaun bergerigi umumnya terdiri dari:
Tabung dasar ASTM A335 P9 + pita sirip sirip yang dilas terus menerus atau diikat secara mekanis
Tabung dasar membawa cairan internal, sementara sirip eksternal menyediakan permukaan transfer panas tambahan.
Parameter desain khas meliputi:
| Parameter |
Jangkauan Umum / Pilihan |
| Bahan tabung dasar |
ASTM A335 P9 |
| OD tabung |
Sekitar 25,4 ∼ 63,5 mm |
| Ketebalan dinding tabung |
Sekitar 2,5 ∼ 8,0 mm |
| Tinggi sirip |
Sekitar 10 ̊25 mm |
| Ketebalan sirip |
Sekitar 0,8 ∼ 2,5 mm |
| Kapadatan sirip |
Sekitar 2 ′′ 6 sirip/in |
| Panjang tabung |
Umumnya 3 ∼ 12 m |
| Jenis sirip |
Bergerigi / tersegmen |
| Perlengkapan sirip |
Pemanas frekuensi tinggi atau konstruksi khusus lainnya |
| Permukaan |
Blank, shot blasted, coated, atau finish tertentu |
Dimensi ini adalahrentang teknik khas daripada persyaratan dimensi ASTM A335.Diameter tabung akhir, ketebalan dinding, ketinggian sirip, ketebalan sirip, kepadatan sirip, dan panjang harus dipilih sesuai dengan perhitungan transfer panas, desain tekanan, suhu, kecepatan gas,karakteristik pencemaran, dan gambar peralatan pelanggan.
Komposisi kimia ASTM A335 P9
ASTM A335 P9 adalah kelas baja paduan feritik berdasarkan komposisi kromium-molibdenum.
| Elemen |
Persyaratan khas ASTM A335 P9, % |
| Karbon (C) |
0.15 maksimal. |
| Mangan (Mn) |
0.30 ¢ 0.60 |
| Fosfor (P) |
0.025 maksimal. |
| Sulfur (S) |
0.025 maksimal. |
|
Silikon (S)
|
0.5max |
| Besi (Cr) |
1.9 ¢2.6 |
| Molybdenum (Mo) |
0.87-1.13 |
Komposisi kimia yang tepat harus selalu diverifikasi terhadapedisi ASTM A335/A335M yang berlaku saat ini dan spesifikasi bahan pembeli.
Sifat Mekanis
Persyaratan mekanik ASTM A335 P9 yang khas meliputi:
| Properti |
Persyaratan ASTM A335 P9 |
| Kekuatan tarik |
415 MPa min. |
| Kekuatan hasil |
205 MPa menit. |
| Perpanjangan |
30% min. longitudinal* |
| Kekerasan |
Menurut persyaratan ASTM A335 yang berlaku |
* Persyaratan elongasi yang berlaku dapat bervariasi tergantung pada orientasi sampel dan dimensi tabung.
Kombinasi kromium dan molibdenum P9 berkontribusi pada kinerjanya dalam kondisi suhu tinggi,sehingga menjadi pilihan material praktis untuk aplikasi pemulihan panas suhu tinggi yang dipilih.
Proses Produksi
Proses manufaktur dapat dikontrol sesuai dengan persyaratan teknis pelanggan:
- Persiapan tabung P9
- Persiapan permukaan permukaan tabung dibersihkan untuk memastikan pemasangan sirip yang handal.
- Persiapan strip siripˇ pita sirip baja dibentuk dan diiris sesuai dengan geometri yang ditentukan.
- Perlengkapan siripˇ sirip dilas atau dipasangkan ke tabung menggunakan proses manufaktur yang ditentukan.
- Kontrol dimensi Diameter tabung, ketebalan dinding, tinggi sirip, ketebalan sirip, jarak sirip, dan panjang keseluruhan diperiksa.
- Pemeriksaan akhir tabung berdaun siap diperiksa sesuai dengan standar bahan yang berlaku, spesifikasi pelanggan, dan persyaratan pembelian.

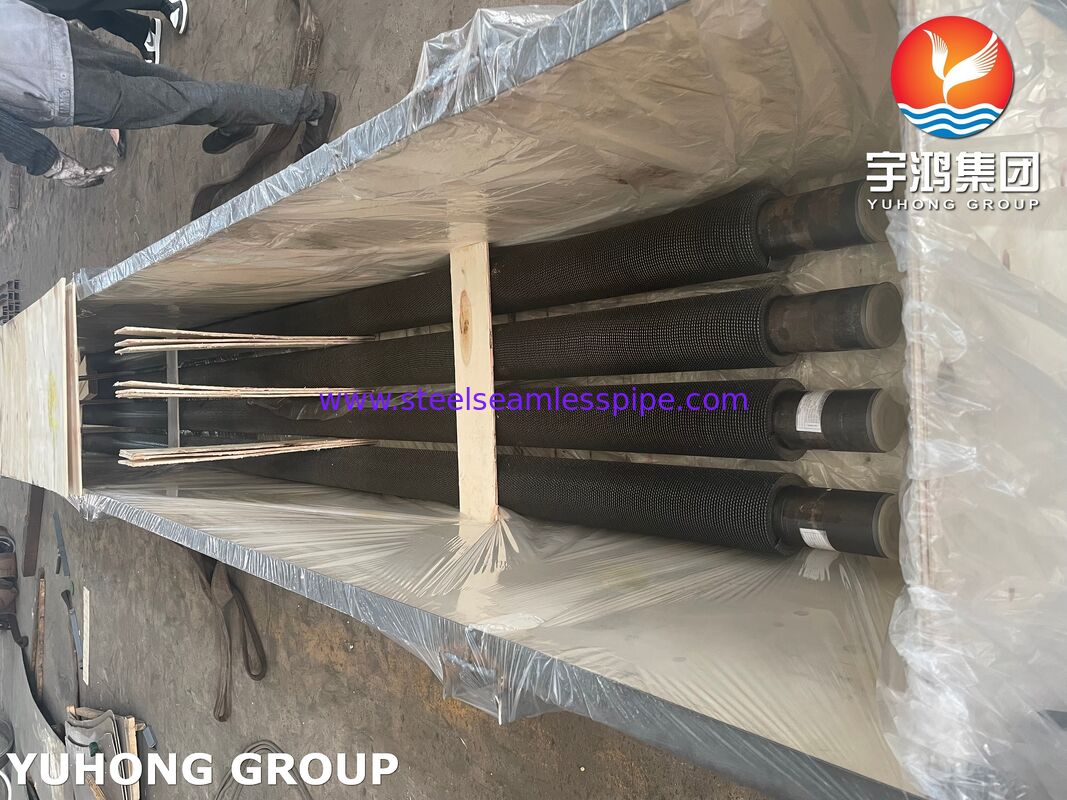

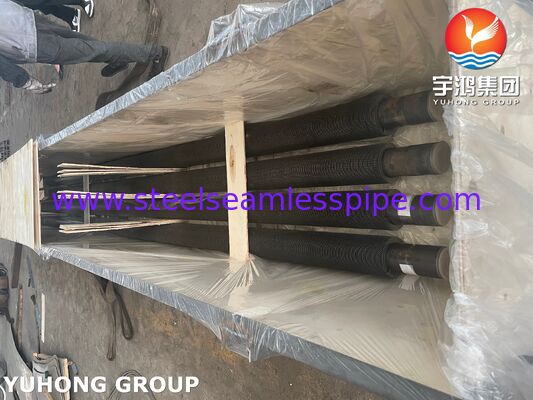

- Penandaan dan kemasan tabung diidentifikasi dan dilindungi untuk transportasi dan pemasangan.
Pengujian dan Inspeksi
Pengendalian kualitas untuk tabung berdaun serat ASTM A335 P9 dapat mencakup pemeriksaan dan pengujian berikut:
Pemeriksaan tabung dasar
- Analisis komposisi kimia
- Pengujian ketegangan
- Pengujian kekuatan daya
- Pengujian elongasi
- Pengujian kekerasan
- pengujian listrik hidrostatik atau tidak merusak seperti yang diminta oleh ASTM A335
- Pemeriksaan dimensi
- Pemeriksaan visual
Inspeksi tabung sirip
- Pemeriksaan panjang tabung secara keseluruhan

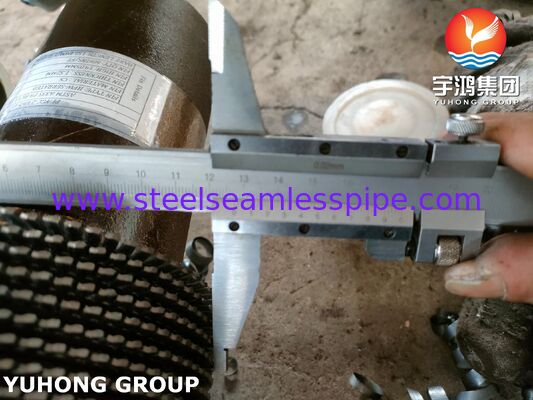

- Pemeriksaan OD tabung dan ketebalan dinding

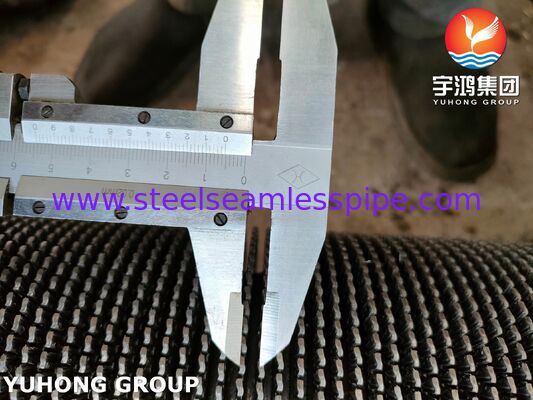

- Pengukuran ketinggian sirip
- Pengukuran ketebalan sirip
- Pengukuran pitch/densitas sirip
- Pemeriksaan kelenteng lurus
- Pemeriksaan pemasangan sirip ke tabung
- Pemeriksaan visual kontinuitas las
- Pemeriksaan integritas las atau NDT jika ditentukan
- Pengambilan sampel acak atau inspeksi 100% sesuai dengan spesifikasi pembelian
Untuk peralatan pemulihan panas limbah penting, persyaratan inspeksi tambahan seperti:pengujian ultrasonik, pengujian radiografi, identifikasi material positif, atau inspeksi pihak ketigadapat diatur bila diperlukan oleh spesifikasi proyek.
Keuntungan Transfer Panas
Alasan utama untuk menggunakan sirip bergerigi adalah untuk meningkatkan area transfer panas yang terkena aliran gas.
Sebuah tabung halus memiliki luas permukaan eksternal yang relatif kecil. Menambahkan sirip secara substansial meningkatkan area yang tersedia tanpa memerlukan peningkatan proporsional dalam volume peralatan.Konfigurasi bergerigi juga menciptakan gangguan di permukaan sirip, yang dapat mengganggu lapisan batas gas dan mendorong pencampuran.
Hal ini dapat sangat bermanfaat dalam pemulihan panas limbah karena transfer panas sisi gas seringkali merupakan batasan utama dalam penukar panas gas-ke-cair dan gas-ke-uap.
Kinerja sebenarnya tergantung pada:
- Suhu gas
- Tingkat aliran gas
- Komposisi gas
- Kecepatan gas
- Suhu dan aliran cairan internal
- Efisiensi sirip
- Jarak sirip
- Tinggi sirip
- Diameter tabung
- Pembuangan debu dan pengisian abu
- Batas penurunan tekanan
- Pengaturan penukar panas
Oleh karena itu, geometri sirip harus dipilih berdasarkan desain termal dan mekanik yang lengkap daripada hanya berdasarkan dimensi sirip.
Keuntungan untuk Pemulihan Panas Limbah
ASTM A335 P9 tabung berdaun bergerigidapat menawarkan kombinasi yang efektif dari kekuatan material dan permukaan transfer panas yang ditingkatkan untuk aplikasi suhu tinggi.
Manfaat utama meliputi:
Permukaan transfer panas tinggi:Sirip bergerigi sangat meningkatkan permukaan eksternal yang tersedia untuk transfer panas sisi gas.
Kemampuan suhu tinggi:Baja paduan krom-molibdenum P9 dimaksudkan untuk layanan suhu tinggi.
Peningkatan kompaksi peralatan:Lebih banyak permukaan transfer panas dapat dipasang dalam amplop peralatan tertentu.
Cocok untuk lingkungan industri yang menuntut:Komposisi paduan memberikan ketahanan yang berguna terhadap oksidasi suhu tinggi dibandingkan dengan baja karbon biasa.
Teknik fleksibel:Dimensi tabung dan geometri sirip dapat disesuaikan untuk memenuhi persyaratan transfer panas dan penurunan tekanan tertentu.
Industri yang Direkomendasikan
Pengguna akhir potensial dan produsen peralatan termasuk:
- Generasi listrik
- Pembangkit listrik siklus gabungan
- Produsen HRSG
- Produsen peralatan pemulihan panas limbah
- Pabrik pengolahan
- Pabrik petrokimia
- Pabrik pengolahan kimia
- Industri baja dan metalurgi
- Pabrik semen
- Tungku industri
- Produsen pemanas api
- Proyek pemulihan panas knalpot turbin gas
Penjaminan Mutu
Setiap batch produksi dapat dilengkapi dengan dokumentasi kualitas yang tepat, termasukSertifikat pengujian bahan (MTC), analisis kimia, hasil pengujian mekanik, catatan inspeksi dimensi, catatan hidrostatik/NDT jika berlaku, dan sertifikat inspeksisesuai dengan spesifikasi pembelian yang disepakati.
Untuk proyek ekspor dan rekayasa, inspeksi juga dapat dikoordinasikan dengan lembaga pihak ketiga independen bila diperlukan.
Informasi Pemesanan
Ketika meminta penawaran untuk tabung berdaun bergerigi ASTM A335 P9, pelanggan harus memberikan:
- Standar dan kelas tabung dasar
- Diameter luar tabung
- Ketebalan dinding tabung
- Panjang tabung
- Bahan sirip
- Tinggi sirip
- Ketebalan sirip
- Ketumpatan sirip atau pitch
- Metode pemasangan sirip
- Jumlah yang dibutuhkan
- Suhu operasi
- Tekanan operasi
- Komposisi gas dan kondisi aliran
- Standar inspeksi yang berlaku
- Sertifikasi yang diperlukan
- Gambar proyek atau spesifikasi teknis
Kami dapat memproduksi tabung berserpihan berserpihan sesuai denganPersyaratan ASTM/ASME, gambar pelanggan, perhitungan transfer panas, dan spesifikasi spesifik proyek.
Kesimpulan
ASTM A335 P9 tabung berdaun bergerigiadalah solusi transfer panas khusus untuk pemulihan panas limbah suhu tinggi.Tabung baja paduan 9Cr-1Mo dan permukaan luar bergerigi yang diperbesarmembuat mereka sangat cocok untuk penghemat, HRSG, pemulihan panas pemanas, tungku industri, dan peralatan transfer panas sisi gas suhu tinggi lainnya.
Untuk proyek di mana efisiensi termal, kinerja bahan pada suhu tinggi, konstruksi kompak, dan pemasangan sirip yang andal adalah penting,P9 tabung serpihan serpihan dapat memberikan dasar yang kuat untuk rekayasa sistem pemulihan panas limbah.
