ASTM A106 Gr.B Tabung bertopeng baja karbon dengan CS studs
Pendahuluan ke ASTM A106 Gr.B + CS Tubes Studded

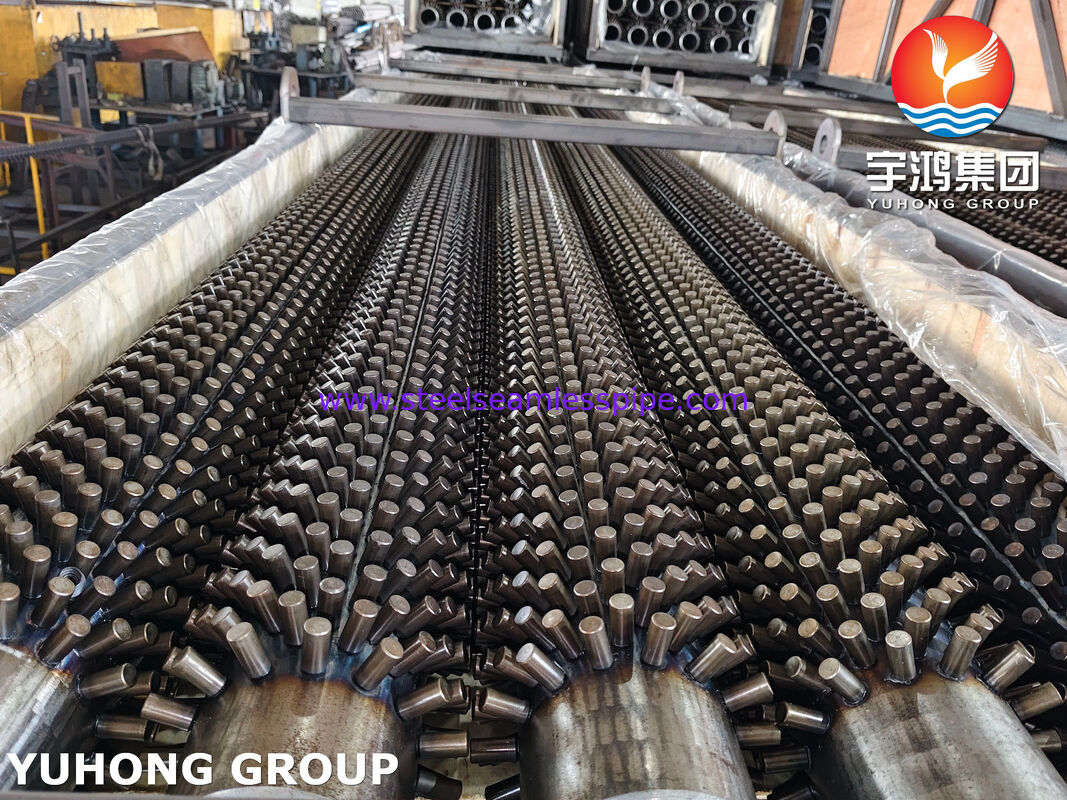

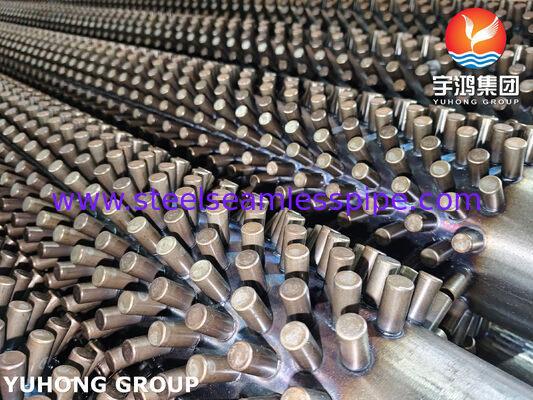

Tabung bertopeng (juga dikenal sebagai tabung kepala kuku, tabung pin, atau tabung sirip bertopeng) adalah elemen transfer panas permukaan panjang yang efisien.B tabung baja karbon bertopeng terdiri dari tabung dasar tanpa jahitan yang diproduksi untuk ASTM A106 / ASME SA106 Kelas B, dengan batang baja karbon padat (CS) yang dilas dengan resistensi pada permukaan luar.
These tubes significantly increase the external heat transfer area (typically 2–3 times that of a bare tube) while maintaining excellent mechanical strength and resistance to fouling and aggressive cleaningMereka banyak digunakan dalam suhu tinggi, tekanan tinggi, dan lingkungan korosif gas buang dalam petrokimia, pembangkit listrik, dan industri proses.
Struktur tabung bertopeng baja karbon (tabung dasar A106 Gr.B & CS studs)
Struktur ini terdiri dari tiga elemen utama:
- Tabung dasar ️ Pipa baja karbon tanpa jahitan yang sesuai dengan ASTM A106 Gr.B / ASME SA106 Gr.B, dirancang untuk layanan suhu tinggi.
- Studs (Fins) ️ Pin baja karbon silinder padat (atau kadang-kadang elips / bentuk lensa).
- Proses pengikatan Arus dan tekanan tinggi menciptakan las metalurgi sejati dengan penetrasi penuh dan zona panas minimalTidak ada logam pengisi yang digunakan. Prosesnya dikendalikan oleh PLC untuk ketinggian stud yang tepat, diameter, pitch, dan kepadatan keliling.
Metode pengelasan ini menghasilkan ikatan yang lebih kuat daripada bahan induk, memungkinkan tabung untuk menahan pembersihan mekanis yang parah (jetting air bertekanan tinggi,penembakan tembakan) dan siklus termal tanpa pemisahan stud.
Komposisi kimia dari ASTM A106 Gr.B Base Tube dan Carbon Steel Studs
Komposisi kimia tabung dasar ASTM A106 / ASME SA106 Kelas B (wt%)
| Elemen |
Persyaratan |
| Karbon (C) |
≤ 0.30 |
| Mangan (Mn) |
0.29 106 |
| Fosfor (P) |
≤ 0.035 |
| Sulfur (S) |
≤ 0.035 |
| Silikon (Si) |
≥ 0.10 |
| Besi (Cr) |
≤ 0.40 |
| Tembaga (Cu) |
≤ 0.40 |
| Molybdenum (Mo) |
≤ 0.15 |
| Nikel (Ni) |
≤ 0.40 |
| Vanadium (V) |
≤ 0.08 |
| Catatan |
Cr + Cu + Mo + Ni + V ≤ 1.00 |
Sifat Mekanis ASTM A106 Gr.B
| Properti |
Nilai Minimal |
| Kekuatan tarik |
415 MPa (60 ksi) |
| Kekuatan Hasil |
240 MPa (35 ksi) |
| Elongasi (panjang) |
≥ 30% |
Bahan batang baja karbon (CS)
Biasanya baja rendah karbon setara dengan Q235B, ASTM A510 (kelas 1005 ∼1010), atau baja ringan serupa. Komposisi khas (wt%):
| Elemen |
Jangkauan Tipikal |
| C |
00.08 0.20 |
| Mn |
0.30 ¢ 0.70 |
| Ya. |
≤ 0.35 |
| P |
≤ 0.045 |
| S |
≤ 0.045 |
Bahan stud dapat dicocokkan atau ditingkatkan sesuai dengan spesifikasi pelanggan.
Toleransi dimensi dan rentang spesifikasi tabung bertopeng A106 Gr.B CS
| Parameter |
Jangkauan standar |
Toleransi Tipikal / Catatan |
| OD tabung dasar |
25 ′′ 219 mm (1" ′′ 8" NPS) |
Menurut ASTM A106 / ASME B36.10M |
| Ketebalan dinding |
3.5 20 mm (Sch 40 Sch 160) |
± 12,5% atau sesuai kesepakatan |
| Panjang tabung |
Hingga 15°28 m |
Panjang potong khusus tersedia |

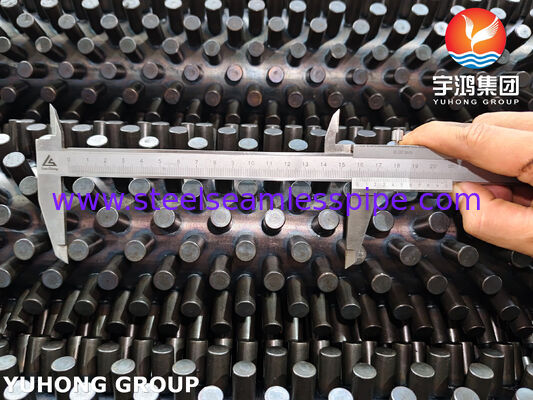

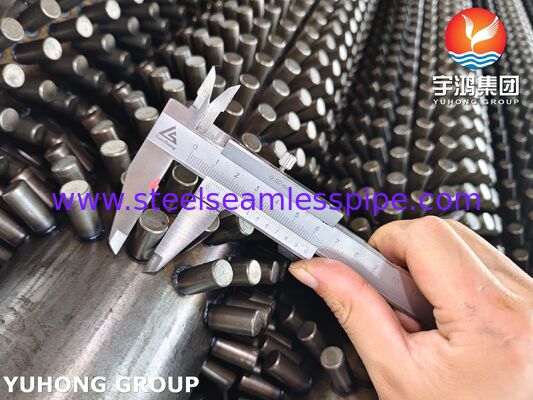

| Diameter batang |
6 ′′ 25,4 mm (0,25" ′′ 1") |
± 0,3 mm khas |
| Ketinggian tunggul |
10 ′′ 38 mm (0,4" ′′ 1,5") |
± 0,5 mm khas |
| Pitch Stud (panjang) |
8 ️ 30 mm |
Disesuaikan; umum 15,875 mm (63 studs/m) |
| Pengaturan Stud |
Baris persegi, heksagonal, atau berbaris |
Vertikal atau bersudut ke permukaan tabung |
| Ujung-ujungnya kosong |
Sesuai kebutuhan (biasanya 50-150 mm setiap ujung) |
️ |
Semua dimensi dapat disesuaikan sesuai dengan gambar atau persyaratan proses. Kontrol dimensi yang ketat dan 100% visual + uji tarik acak dari stud dilakukan.
Keuntungan Kinerja Tabung Cangkuk A106 Gr.B CS
- Luas transfer panas meningkat sebesar 2×3 kali dibandingkan dengan tabung kosong, secara signifikan meningkatkan koefisien transfer panas sisi flue gas.
- Ikatan metallurgical yang sangat kuat antara stud dan tabung ️ tahan terhadap getaran, kejutan panas, dan pembersihan mekanis yang agresif.
- Ketahanan yang sangat baik terhadap pencemaran dan deposisi abu di lingkungan asap yang kotor; mudah dibersihkan.
- Cocok untuk layanan suhu tinggi (hingga sekitar 550~600 °C tergantung pada desain).
- Kekuatan mekanik dan daya tahan tekanan yang tinggi dari tabung dasar A106 Gr.B.
- Solusi hemat biaya untuk aliran gas korosif dan berisikan partikel di mana tabung sirip tipis konvensional akan gagal dengan cepat.
- Mengurangi ukuran keseluruhan peralatan dan meningkatkan efisiensi energi dalam sistem pemulihan panas limbah.
Aplikasi ASTM A106 Gr.B Tubes Fin Studded
- Bagian konveksi dari tungku pemanas tabung di pabrik petrokimia dan penyulingan
- Pemanas yang dipanaskan, tungku reforming, dan tungku cracking uap
- Pemanas ekonomi boiler dan pemanas udara (terutama boiler batubara, biomassa, dan limbah untuk energi)
- Unit pemulihan panas limbah (WHRU) dan generator uap pemulihan panas (HRSG)
- Mesin pendingin gas proses dan unit pemulihan belerang (SRU)
- Generator dan pemanas coker dengan unit pencairan katalitik cair (FCCU)
- Reaktor kimia dan penukar panas gas buang debu tinggi
Keuntungan dan Pengalaman Produksi Kami
Sebagai produsen khusus dan eksportir tabung transfer panas, kami memiliki pengalaman luas dalam memproduksi ASTM A106 Gr.dan industri proses.
Kekuatan utama meliputi:
- Jalur pengelasan resistansi sepenuhnya otomatis yang dikendalikan PLC yang memastikan kualitas dan kepadatan stud yang konsisten
- Kontrol bahan baku yang ketat dengan Sertifikat Uji Mill lengkap (EN 10204 3.1 / 3.2)
- Sistem mutu yang komprehensif yang mencakup pemeriksaan dimensi, pengujian integritas las, pengujian hidrostatik, dan perlindungan permukaan
- Kemampuan untuk memasok set lengkap sesuai dengan gambar pelanggan, termasuk U-bend, coil, dan bundel tabung
- Kapasitas produksi yang fleksibel dan waktu pengiriman yang kompetitif untuk pesanan standar dan khusus
- Pengalaman melayani kontraktor utama EPC dan pengguna akhir di Asia, Timur Tengah, Eropa, dan Amerika
Kami menyambut pertanyaan rinci dengan gambar atau data proses. tim insinyur kami dapat memberikan dukungan teknis untuk pemilihan bahan, konfigurasi stud optimasi,dan perkiraan kinerja termal.
