ASTM A335 P22 tabung bergelombang bergesekan frekuensi tinggi untuk penghemat
Ringkasan Produk

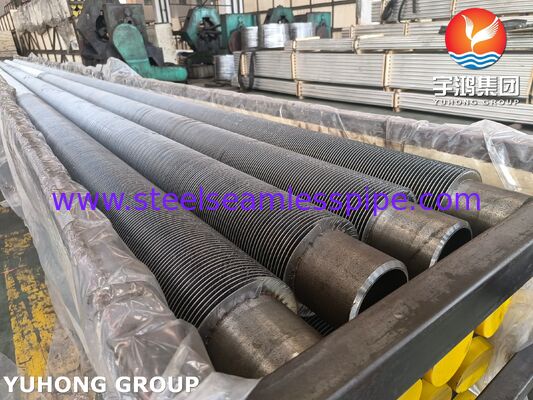

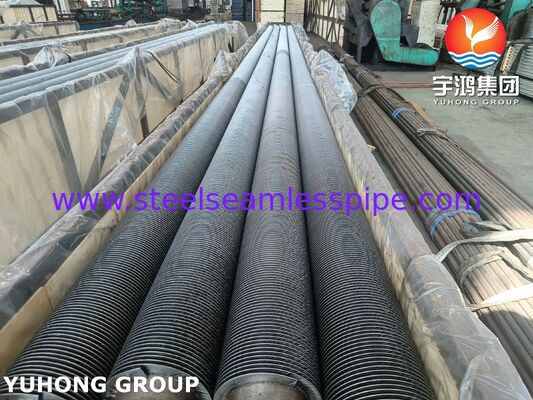

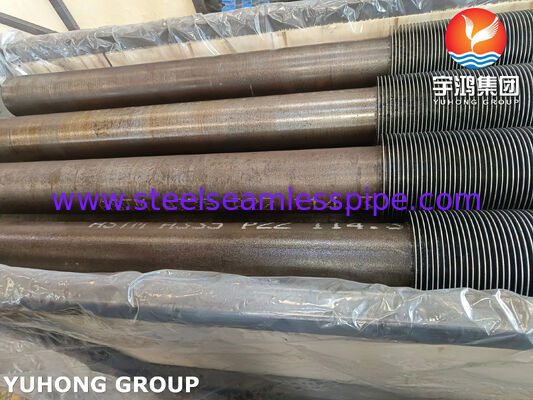

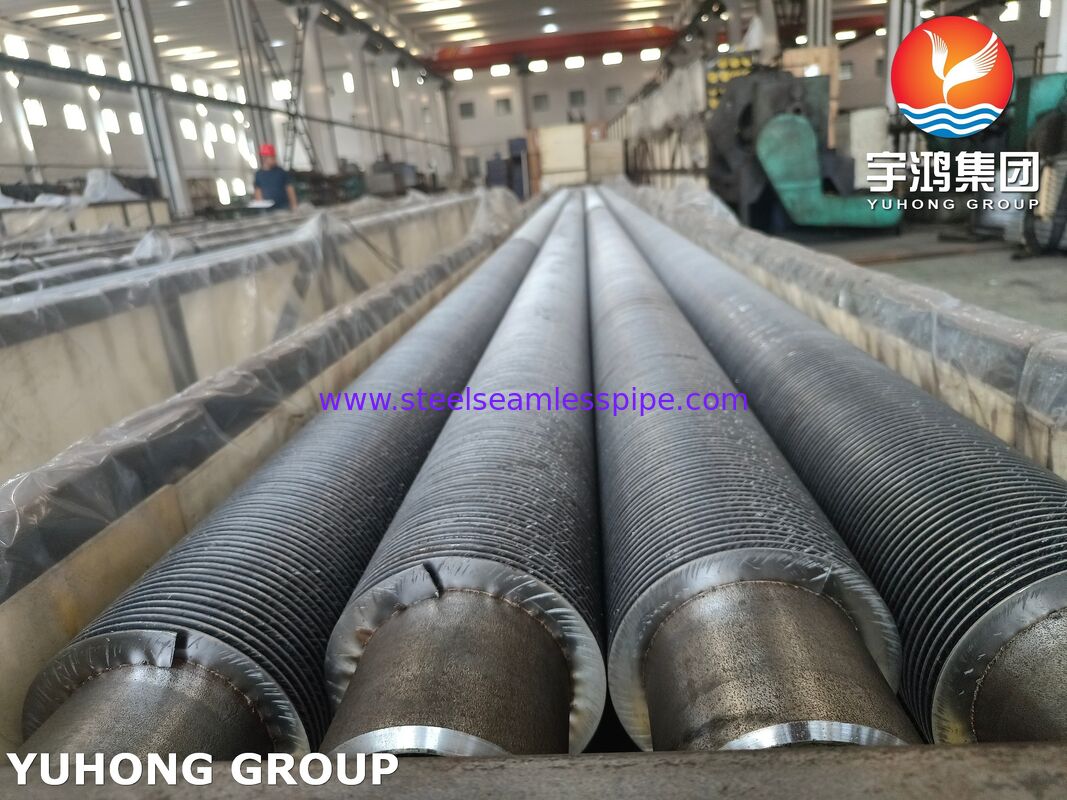

ASTM A335 P22 tabung dengan sirip las frekuensi tinggiadalah tabung transfer panas yang dirancang untuk penghemat suhu tinggi, bagian pemulihan panas boiler, sistem HRSG, dan peralatan pemulihan panas limbah industri.Tabung baja paduan P22dan sirip las terus-menerus,tabung ini memberikan permukaan transfer panas eksternal yang jauh lebih besar daripada tabung biasa sambil mempertahankan kinerja mekanik dan termal yang dapat diandalkan dalam kondisi operasi yang menuntut.
ASTM A335 P22 adalah baja paduan krom-molibdenum yang mengandung sekitar20,25% krom dan 1% molibdenumKekuatannya pada suhu tinggi, ketahanan oksidasi,dan ketahanan terhadap degradasi termal membuatnya sangat cocok untuk aplikasi boiler dan pemulihan panas di mana tabung baja karbon konvensional mungkin tidak memberikan kapasitas suhu yang cukup.
Proses pengelasan frekuensi tinggi menciptakan ikatan metalurgi berkelanjutan antara strip sirip dan permukaan tabung.Hal ini memberikan transfer panas yang efisien dari gas asap panas ke cairan kerja di dalam tabung sambil mempertahankan ketahanan yang baik terhadap getaran dan siklus termal berulang.
Untuk aplikasi ekonomis, tabung sirip P22 HFW terutama digunakan untuk memulihkan panas yang masuk akal dari gas buang boiler dan mentransfernya ke air pakan atau cairan proses lainnya.Ini mengurangi konsumsi bahan bakar, meningkatkan efisiensi boiler, dan menurunkan suhu gas buang yang dilepaskan.
Mengapa menggunakan tabung sirip P22 HFW dalam penghemat?
Kinerja transfer panas ekonomizer sangat tergantung pada luas permukaan yang tersedia dan suhu gas buang.Sebuah tabung dengan sirip meningkatkan area transfer panas eksternal tanpa memerlukan peningkatan proporsional dalam panjang tabung atau jejak peralatan.
Kombinasi dariBahan tabung ASTM A335 P22 + konstruksi sirip las frekuensi tinggimenawarkan beberapa keuntungan:
- Kemampuan layanan suhu tinggi
- Peningkatan ketahanan terhadap oksidasi dan degradasi termal
- Area transfer panas eksternal yang tinggi
- Transfer panas sisi gas yang efisien
- Penyambungan sirip yang kuat ke tabung
- Ketahanan yang baik terhadap siklus termal
- Cocok untuk gas buang boiler suhu tinggi
- Desain ekonomis yang kompak
- Peningkatan efisiensi pemulihan panas
- Masa pakai yang panjang bila dirancang dan dioperasikan dengan benar
P22 sangat berguna di bagian ekonomizer yang terkena suhu gas asap yang relatif tinggi atau kondisi termal yang parah.
Aplikasi Tipikal
ASTM A335 P22 HFW tabung berdaun terutama digunakan dalam:
1. Boiler Economizer
Ini adalah aplikasi utama. tabung sirip memulihkan panas dari gas buang boiler dan menggunakannya untuk memanaskan air masuk boiler sebelum air masuk ke sistem pembangkit uap.
2. HRSG Peralatan Pemulihan Panas
Tabung berdaun P22 dapat digunakan di bagian pemulihan panas suhu tinggi yang dipilihGenerator uap pemulihan panas (HRSG)di mana tabung baja paduan suhu tinggi diperlukan.
3. Boiler Pemulihan Panas Limbah
Fasilitas industri dapat menggunakan tabung sirip P22 HFW untuk memulihkan energi dari aliran knalpot panas yang dihasilkan oleh tungku, peralatan proses, mesin, turbin, dan sistem suhu tinggi lainnya.
4. Boiler pembangkit listrik
Mereka cocok untuk bagian-bagian transfer panas di peralatan pembangkit listrik utilitas dan industri di mana kekuatan suhu tinggi dan pemulihan panas yang andal diperlukan.
5Pemulihan Panas Proses Industri
Aplikasi termasuk kilang minyak bumi, petrokimia, kimia, metalurgi, dan pabrik industri lainnya yang membutuhkan pemulihan panas dari gas buang panas.
Konstruksi Tipikal
Sebuah tabung P22 HFW dengan sirip umumnya terdiri dari:
Tabung baja paduan P22 → sirip las frekuensi tinggi → permukaan transfer panas sirip terus menerus
Atap ini terus-menerus dilas ke dinding luar tabung menggunakan proses las resistansi listrik frekuensi tinggi.sambungan las memberikan jalur transfer panas yang kuat dan terus menerus antara tabung dan sirip.
Tergantung pada desain economizer, pelanggan dapat menentukan kombinasi yang berbeda dari:
- Diameter luar tabung
- Ketebalan dinding tabung
- Tinggi sirip
- Ketebalan sirip
- Jarak sirip
- Konfigurasi sirip
- Panjang sirip
- Ujung tabung kosong
- Bahan sirip
- Bahan tabung
- Persyaratan pengelasan fin-to-tube
Jangkauan Ukuran Tabung Umum
Dimensi akhir harus selalu ditetapkan sesuai dengan desain termal ekonomizer, persyaratan tekanan, kecepatan gas, kondisi pencemaran, dan spesifikasi proyek yang berlaku.
Dimensi tabung khas meliputi:
| Parameter |
Jangkauan Umum |
| OD tabung |
25 ̊76 mm |
| Ketebalan dinding tabung |
2.5 ∙ 8.0 mm |
| Panjang sirip |
1,00012000 mm |
| Tinggi sirip |
8 ̊30 mm |
| Ketebalan sirip |
0.8 ∙ 2.5 mm |
| Jarak sirip |
2.5 ∙ 12 mm |
| Ujung tabung kosong |
50~300 mm atau sesuai gambar |
Diameter tabung umum seperti25.4 mm, 31,8 mm, 38,1 mm, 44,5 mm, 50,8 mm, 57 mm dan 63,5 mmdapat diproduksi tergantung pada desain economizer pelanggan.
Nilai-nilai ini merupakan rentang produksi yang representatif daripada persyaratan dimensi ASTM A335 yang tetap.Ukuran tabung dan sirip yang tepat harus dikonfirmasi terhadap gambar teknik yang disetujui dan spesifikasi pembelian.
Komposisi kimia ASTM A335 P22
ASTM A335 P22 adalah kelas baja paduan ferit yang mengandung kromium dan molibdenum untuk layanan suhu tinggi.
| Elemen |
Persyaratan khas ASTM A335 P22, berat % |
| Karbon (C) |
0.05 ¢0.15 |
| Mangan (Mn) |
0.30 ¢ 0.60 |
| Fosfor (P) |
≤ 0.025 |
| Sulfur (S) |
≤ 0.025 |
| Silikon (Si) |
≤ 0.50 |
| Besi (Cr) |
1.90 ¢ 2.60 |
| Molybdenum (Mo) |
0.87 ¢1.13 |
Kandungan kromium meningkatkan ketahanan oksidasi dan korosi pada suhu tinggi, sementara molibdenum berkontribusi pada kekuatan suhu tinggi dan ketahanan merangkak.
Komposisi kimia yang ditunjukkan di atas harus diverifikasi terhadap edisiASTM A335/A335Mdan sertifikat bahan khusus yang disertakan dengan produk.
Sifat Mekanis ASTM A335 P22
Persyaratan mekanis minimum khas untuk ASTM A335 P22 meliputi:
| Properti |
Persyaratan |
| Kekuatan tarik |
≥415 MPa |
| Kekuatan hasil |
≥205 MPa |
| Perpanjangan |
≥ 30% |
Sifat mekanik yang sebenarnya dapat melebihi nilai minimum yang ditentukan tergantung pada kondisi manufaktur dan pengolahan panas.
Untuk aplikasi economizer, the material's elevated-temperature performance is particularly important because the tube is exposed to temperature fluctuations and pressure while transferring heat from the flue gas to the internal fluid.
Proses Pengelasan Frekuensi Tinggi
Pita sirip terus-menerus diikat ke tabung P22 menggunakan proses las frekuensi tinggi.
Selama pengelasan, arus listrik frekuensi tinggi menghasilkan pemanasan lokal di antarmuka sirip-ke-tabung. Tekanan kemudian diterapkan untuk membangun koneksi las berkelanjutan.
Proses manufaktur biasanya melibatkan:
- Persiapan tabung P22
- Pembersihan permukaan
- Pembuatan strip sirip
- Helical fin winding
- Pemanasan frekuensi tinggi
- Pengelasan tekanan terus menerus
- Kontrol dimensi
- Pemeriksaan ikatan sirip-ke-tabung
- Perataan akhir dan finishing
- Pemeriksaan dan pengujian
- Penandaan dan kemasan
Parameter pengelasan yang benar sangat penting karena input panas yang berlebihan dapat berdampak negatif pada bahan tabung, sementara input panas yang tidak cukup dapat mengakibatkan ikatan sirip yang tidak memadai.
Pemeriksaan dan Pengujian
Kontrol kualitas harus mencakupTabung ASTM A335 P22danstruktur sirip las frekuensi tinggi.
Tergantung pada spesifikasi pembelian dan aplikasi, pengujian dapat mencakup:
Analisis Kimia
Identifikasi material positif atau analisis kimia laboratorium dapat digunakan untuk memverifikasi komposisi paduan P22.
Pengujian Ketegangan
Pengujian tarik memverifikasi kekuatan tarik, kekuatan hasil, dan elongasi terhadap spesifikasi material yang berlaku.
Pengujian Kekerasan
Pengujian kekerasan dapat dilakukan untuk memverifikasi kondisi material dan konsistensi perawatan panas.
Uji hidrostatik atau tekanan
Tabung dapat diuji hidrostatik sesuai dengan spesifikasi ASTM yang berlaku, persyaratan proyek, atau spesifikasi pembeli.
Pengujian Arus Eddy
Pemeriksaan arus eddy dapat digunakan untuk mendeteksi diskontinuitas permukaan dan dekat permukaan tertentu di tabung.
Pengujian Ultrasonik
Pemeriksaan ultrasonik dapat ditentukan untuk mendeteksi diskontinuitas internal atau volumetrik di bahan tabung atau wilayah las.
Pemeriksaan Las Fin-to-Tube
Sambungan sirip las harus diperiksa untuk kesinambungan, kualitas ikatan, undercut, penyimpangan las yang berlebihan, pemisahan, dan cacat lainnya.
Pemeriksaan Dimensi
Dimensi penting termasuk:
- OD tabung
- Ketebalan dinding
- Panjang sirip
- Tinggi sirip
- Ketebalan sirip
- Jarak sirip
- Kejujuran tabung
- Panjang ujung kosong
- Panjang keseluruhan
Pemeriksaan Visual
Tabung yang sudah jadi harus diperiksa secara visual untuk kerusakan permukaan, deformasi sirip, pengelasan yang tidak lengkap, retakan, korosi, oksidasi yang berlebihan, dan cacat manufaktur lainnya.
Persyaratan pengujian harus disepakati sebelum produksi karena rencana inspeksi yang berlaku tergantung pada spesifikasi proyek pelanggan dan kode yang mengatur.
Keuntungan dari tabung penghemat ASTM A335 P22 HFW
Efisiensi Transfer Panas yang Tinggi
Selang las meningkatkan area transfer panas eksternal, memungkinkan penghemat untuk mentransfer lebih banyak panas dalam instalasi yang relatif kompak.
Kinerja pada Suhu Tinggi
Baja kromium-molibdenum P22 memberikan kinerja suhu tinggi yang lebih baik daripada banyak jenis tabung baja karbon konvensional.
Perekat sirip yang kuat
Pengelasan frekuensi tinggi terus menerus menciptakan koneksi yang dapat diandalkan antara sirip dan tabung, meningkatkan efisiensi transfer panas dan ketahanan terhadap getaran mekanis.
Pengurangan Jejak Peralatan
Luas permukaan tabung dengan sirip yang lebih besar memungkinkan desainer untuk mencapai tugas transfer panas yang diperlukan dengan tabung tabung yang lebih kompak.
Cocok untuk Bersepeda Termal
Tabung HFW dengan sirip yang diproduksi dengan benar dapat menahan siklus pemanasan dan pendinginan berulang yang terjadi di boiler dan sistem pemulihan panas limbah.
P22 Tabung HFW dengan sirip vs tabung biasa
Tabung biasa memberikan transfer panas terutama melalui permukaan luar tabung. Namun, dalam ekonomizer, koefisien transfer panas sisi gas sering jauh lebih rendah daripada koefisien sisi cair.
Menambahkan sirip meningkatkan luas permukaan sisi gas dan karenanya membantu menyeimbangkan resistensi transfer panas.
Hal ini membuat tabung sirip HFW sangat menarik untuk:
Gas asap panas → permukaan sirip → antarmuka sirip/tabung las → dinding tabung P22 → air pakan
Hasilnya adalah penggunaan yang lebih efisien dari permukaan transfer panas yang tersedia.
Rekomendasi Aplikasi Economizer
ASTM A335 P22 HFW tabung berdaun sangat cocok untuk:
- Penjimat boiler suhu tinggi
- Pemanas industri
- Sistem boiler pembangkit listrik
- Bagian pemulihan panas HRSG
- Boiler pemulihan panas limbah
- Sistem pemulihan panas kilang
- Pemulihan panas proses petrokimia
- Pemulihan panas knalpot tungku
- Penukar panas gas-ke-cairan suhu tinggi
Pemilihan bahan akhir harus mempertimbangkanSuhu gas buang, suhu air masuk, tekanan, lingkungan korosi, kandungan belerang, karakteristik abu/fouling, siklus termal dan masa pakai desain.
Pilihan Produksi dan Pasokan
P22 HFW tabung berdaun dapat disuplai sesuai dengan gambar pelanggan atau spesifikasi rekayasa.
- Diameter tabung dan ketebalan dinding
- Tinggi sirip
- Jarak sirip
- Ketebalan sirip
- Desain sirip padat atau bergerigi
- Pilihan bahan sirip
- Panjang tabung dengan dan tanpa sirip
- Konfigurasi ujung tabung
- Persyaratan pengelasan
- Tingkat inspeksi
- Persyaratan kemasan
- Sertifikasi bahan
Setiap batch produksi dapat dilengkapi dengan dokumentasi kualitas yang relevan, seperti:Sertifikat Uji Bahan (MTC), laporan inspeksi dimensi, hasil pengujian mekanik, hasil analisis kimia, dan catatan pengujian non-destruktif yang berlaku.
Penjaminan Mutu
Untuk aplikasi critical boiler dan heat-recovery, kontrol kualitas harus meluas sepanjang proses manufaktur dari verifikasi tabung P22 yang masuk melalui pengelasan sirip dan inspeksi akhir.
Perhatian khusus harus diberikan kepada:
- Identifikasi bahan P22 yang benar
- Keakuratan dimensi tabung
- Komposisi kimia
- Sifat mekanik
- Kondisi perawatan panas
- Ukuran sirip
- Pengelasan sirip terus menerus
- Kualitas ikatan sirip ke tabung
- Kondisi permukaan
- Kejujuran
- Toleransi dimensi akhir
- Pelacakan dan dokumentasi
Pendekatan ini membantu memastikan bahwa tabung finishing memenuhi persyaratan teknis dari aplikasi ekonomis yang menuntut.
Kesimpulan
ASTM A335 P22 tabung dengan sirip las frekuensi tinggimemberikan kombinasi praktis dari kinerja paduan baja suhu tinggi dan transfer panas dengan efisiensi tinggi.penghemat boiler, di mana mereka memulihkan panas dari gas asap panas dan mentransfernya ke air masuk boiler.
Penggunaan mereka juga dapat meluas keHRSG, boiler pemulihan panas limbah, pembangkit listrik, kilang, fasilitas petrokimia dan sistem pemulihan panas tungku industri.
Untuk proyek yang membutuhkan kapasitas transfer panas yang tinggi, dimensi peralatan yang kompak, dan operasi yang dapat diandalkan pada suhu tinggi,P22 HFW tabung sirip adalah solusi yang kuat untuk permukaan transfer panas ekonomis.
