Ringkasan Produk

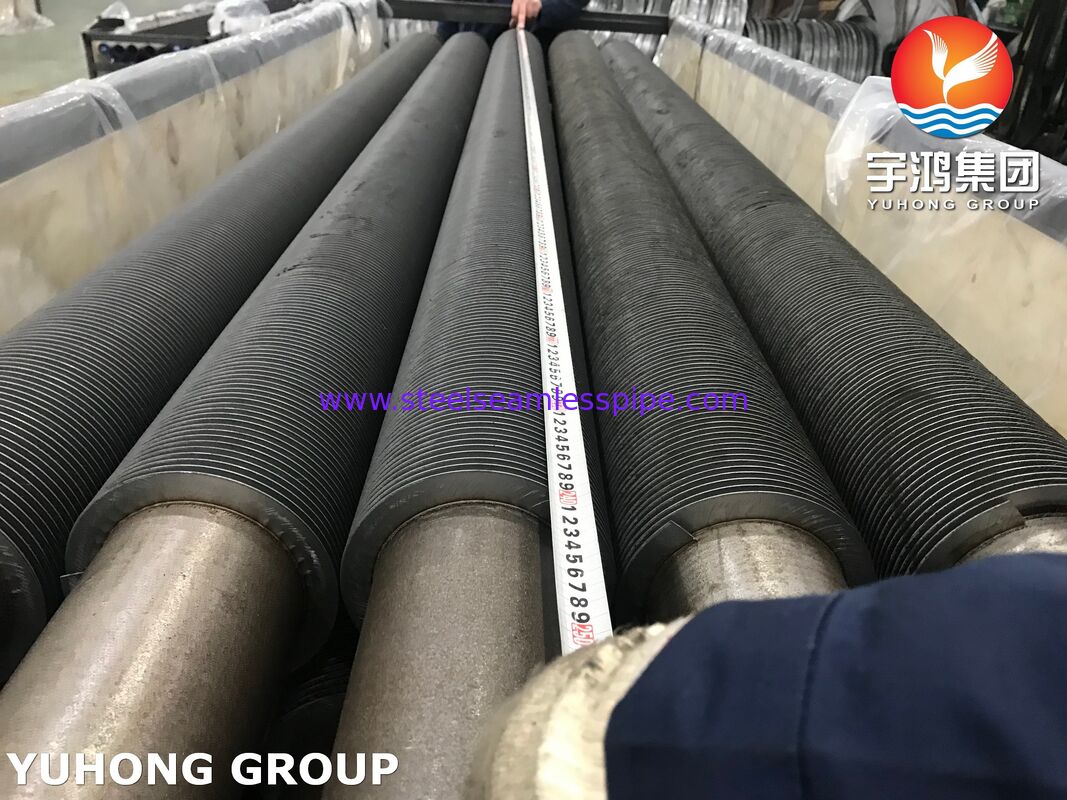

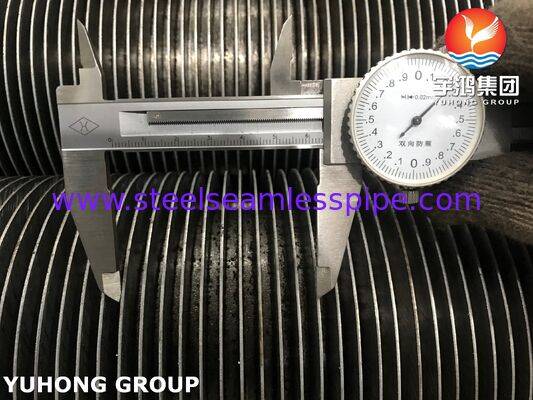

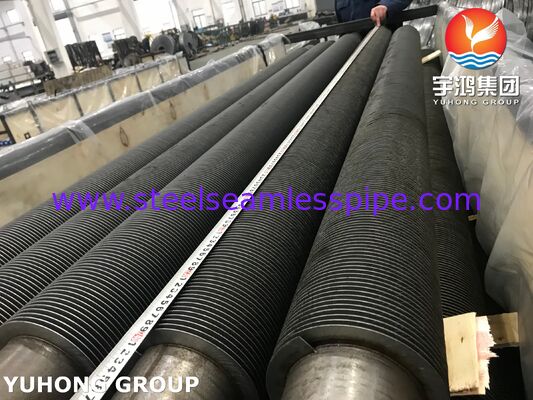

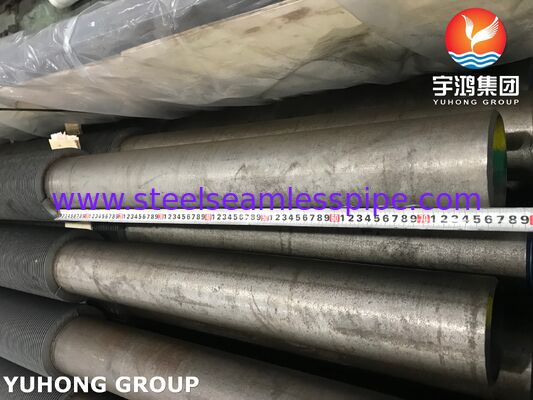

Tabung bersirip las frekuensi tinggi ASTM A213 T9 untuk superheateradalah komponen perpindahan panas suhu tinggi yang dirancang untuk aplikasi boiler, pembangkit listrik, pemulihan panas limbah, dan pemanasan industri yang menuntut. Tabung menggunakan baja paduan ASTM A213 T9sebagai tabung dasar, sementara sirip dilas secara kontinu ke permukaan tabung menggunakan proses pengelasan resistansi listrik frekuensi tinggi.
T9 adalah baja paduan kromium-molibdenumyang dikembangkan untuk layanan suhu tinggi. Kombinasi kromium, molibdenum, kekuatan suhu tinggi, ketahanan oksidasi, dan stabilitas termal membuatnya cocok untuk bagian superheater yang terpapar gas pembakaran panas.
Struktur sirip las frekuensi tinggi secara signifikan meningkatkan area perpindahan panas eksternal dibandingkan dengan tabung polos. Hal ini memungkinkan superheater untuk mencapai perpindahan panas sisi gas yang efisien sambil mempertahankan permukaan perpindahan panas yang ringkas.
Untuk aplikasi superheater, tabung-tabung ini dapat diproduksi sesuai dengan diameter tabung, ketebalan dinding, tinggi sirip, ketebalan sirip, jarak sirip, panjang tabung, konfigurasi sirip, dan persyaratan material
Fitur Utama
- Bahan tabung dasar: ASTM A213 T9 / ASME SA213 T9
- Manufaktur: Sirip las frekuensi tinggi
- Aplikasi: Superheater boiler dan peralatan pemulihan panas suhu tinggi
- Kemampuan suhu tinggi: Cocok untuk layanan suhu tinggi
- Pemasangan sirip: Sambungan las frekuensi tinggi kontinu
- Kinerja perpindahan panas: Peningkatan area permukaan eksternal dibandingkan dengan tabung polos
- Integritas mekanis: Pemasangan sirip ke tabung yang kuat dan kontinu
- Kustomisasi: Dimensi tabung dan sirip dapat diproduksi sesuai gambar atau spesifikasi teknis
- Inspeksi: Pengujian dimensi, visual, integritas las, mekanis, dan hidrostatik sesuai kebutuhan
Mengapa Menggunakan Tabung Bersirip T9 HFW di Superheater?
Superheater mentransfer panas dari gas buang suhu tinggi ke uap jenuh atau yang dipanaskan sebagian, menghasilkan uap superheated suhu lebih tinggi untuk penggunaan turbin hilir atau proses.
Permukaan perpindahan panas perlu tahan terhadap:
- Suhu gas tinggi
- Suhu logam tabung tinggi
- Siklus termal
- Atmosfer pembakaran pengoksidasi
- Paparan tekanan dan suhu jangka panjang
. Edisi standar yang berlaku dan spesifikasi pembelian harus digunakan untuk penerimaan akhir.menguntungkan dalam lingkungan ini karena paduan kromium dan molibdenumnya memberikan kinerja suhu tinggi yang lebih baik daripada tabung baja karbon konvensional.
Cr-Molebih lanjut meningkatkan efisiensi perpindahan panas dengan memperluas area permukaan sisi gas. Hal ini dapat memungkinkan tugas perpindahan panas yang lebih besar dicapai dalam susunan superheater yang relatif ringkas.Aplikasi Khas
Tabung bersirip T9 HFW ASTM A213 sangat cocok untuk:
1. Superheater Boiler
Ini adalah
aplikasi utama untuk produk ini. Tabung bersirip T9 dapat digunakan di bagian superheater tipe konveksi di mana gas buang panas mentransfer panas ke uap.2. Boiler Pembangkit Listrik Utilitas
Mereka dapat dimasukkan ke dalam permukaan perpindahan panas boiler bertekanan tinggi dan bersuhu tinggi yang digunakan di pembangkit listrik.
3. Boiler Pemulihan Panas Limbah
Tabung bersirip T9 dapat digunakan di mana gas buang suhu tinggi dipulihkan untuk menghasilkan atau memanaskan uap.
4. Sistem HRSG
Mereka dapat dipertimbangkan untuk bagian perpindahan panas suhu tinggi yang dipilih dari
generator uap pemulihan panas, tergantung pada persyaratan suhu, tekanan, metalurgi, dan pengelasan desainer HRSG.5. Boiler Industri
Industri proses yang membutuhkan pembangkit uap suhu tinggi dapat menggunakan tabung bersirip baja paduan di bagian superheater dan pemulihan panas yang sesuai.
Dimensi Umum
Dimensi akhir harus selalu ditentukan oleh desain boiler atau penukar panas. Rentang berikut adalah kemungkinan manufaktur yang khas daripada batasan produk.
Dimensi Tabung Dasar
Item
| Rentang Umum |
Diameter luar |
| 25,4–63,5 mm |
Ketebalan dinding |
| Panjang tabung |
Panjang tabung |
| Tinggi sirip |
Tinggi sirip |
| Ketebalan sirip |
Ketebalan sirip |
| Jarak sirip |
Jarak sirip |
| Lebar sirip |
Jenis sirip |
| Padat / bergerigi, tergantung desain |
Untuk proyek industri besar, |
diameter tabung, ketebalan dinding, dimensi sirip, dan panjang khusus dapat diproduksi sesuai gambar pelanggan dan spesifikasi proyek.
Konfigurasi umum dapat terdiri dari:
Tabung ASTM A213 T9 + sirip baja karbon/paduan + sambungan HFW kontinu
Bahan sirip harus dipilih sesuai dengan
suhu gas buang, lingkungan korosi, persyaratan ekspansi termal, prosedur pengelasan, dan spesifikasi pembeli.
Nilai-nilai berikut mewakili persyaratan kimia khas untuk
ASTM A213 T9. Edisi standar yang berlaku dan spesifikasi pembelian harus digunakan untuk penerimaan akhir.Elemen
| Persyaratan ASTM A213 T9 Khas, % |
Karbon (C) |
| 0,15 maks. |
Mangan (Mn) |
| 0,30–0,60 |
Fosfor (P) |
| 0,025 maks. |
Silikon (Si) |
| 0,025 maks. |
Silikon (Si) |
| 0,25–1,00 |
Kromium (Cr) |
| 8,00–10,00 |
Molibdenum (Mo) |
| 0,90–1,10 |
Sistem paduan |
Cr-Mosangat penting untuk layanan suhu tinggi. Kromium berkontribusi pada ketahanan oksidasi, sementara molibdenum meningkatkan kekuatan suhu tinggi dan ketahanan terhadap deformasi.Catatan:
Komposisi kimia harus diverifikasi terhadap edisi ASTM A213/ASME SA213 yang tepat yang ditentukan dalam pesanan pembelian.Sifat Mekanis ASTM A213 T9
Persyaratan mekanis minimum khas ASTM A213 T9 meliputi:
Properti
| Persyaratan ASTM A213 T9 |
Kekuatan tarik |
| 415 MPa min. |
Kekuatan luluh |
| 205 MPa min. |
Perpanjangan |
| 30% min. |
Sifat mekanis biasanya diverifikasi menggunakan sertifikat uji material dan prosedur pengujian mekanis yang berlaku. |
Untuk pengadaan aktual,
edisi ASTM/ASME terbaru yang berlaku dan spesifikasi proyek lebih diutamakan daripada nilai umum yang ditunjukkan di atas.Proses Pengelasan Frekuensi Tinggi
Sirip dipasang secara kontinu ke tabung T9 menggunakan
proses pengelasan resistansi frekuensi tinggi yang terkontrol.
Tabung T9 disiapkan dan diperiksa.
- Strip sirip diposisikan secara akurat terhadap tabung.
- Arus listrik frekuensi tinggi menghasilkan panas terlokalisasi pada antarmuka kontak.
- Tekanan diterapkan untuk menciptakan ikatan metalurgi yang kontinu.
- Tabung bersirip las didinginkan dan diluruskan sesuai kebutuhan.
- Tabung jadi menjalani inspeksi dimensi dan kualitas las.
- Tabung dipotong sesuai panjang yang dibutuhkan dan disiapkan untuk pengiriman.
- Berbeda dengan sirip yang dipasang secara mekanis, sirip HFW yang diproduksi dengan benar memberikan
pemasangan kontinu di sepanjang antarmuka sirip-ke-tabung, yang penting untuk konduksi termal dan keandalan layanan jangka panjang.Pengujian dan Inspeksi
Kontrol kualitas harus mencakup baik
tabung dasar ASTM A213 T9 maupun pemasangan sirip las frekuensi tinggi.
Analisis spektrometri atau kimia lain yang sesuai dapat digunakan untuk memverifikasi komposisi paduan T9.
2. Pengujian Tarik
Pengujian tarik memverifikasi kekuatan tarik, kekuatan luluh, dan perpanjangan yang dibutuhkan dari bahan tabung dasar.
3. Pengujian Kekerasan
Pengujian kekerasan dapat dilakukan untuk memverifikasi kondisi material dan konsistensi produksi jika diperlukan oleh spesifikasi yang berlaku.
4. Pengujian Hidrostatik
Pengujian tekanan hidrostatik dapat dilakukan pada tabung dasar atau rakitan jadi sesuai dengan standar ASTM/ASME yang berlaku dan persyaratan pembeli.
5. Inspeksi Dimensi
Inspeksi dimensi yang khas meliputi:
Diameter luar tabung
- Ketebalan dinding
- Panjang tabung
- Tinggi sirip
- Ketebalan sirip
- Jarak sirip
- Lebar sirip
- Kelurusan keseluruhan
- Penjajaran sirip
- 6. Inspeksi Visual
Permukaan tabung dan sirip diperiksa secara visual untuk:
Retakan
- Oksidasi berlebihan
- Kerusakan permukaan
- Pemasangan sirip yang buruk
- Geometri sirip yang tidak teratur
- Kelainan pengelasan
- 7. Inspeksi Las Sirip-ke-Tabung
Sambungan HFW harus dievaluasi sesuai dengan persyaratan kualitas pembeli. Pemeriksaan las destruktif, pemeriksaan metalografi, pengujian kupas/pemasangan, atau metode inspeksi lain yang berlaku dapat ditentukan untuk kualifikasi dan kontrol produksi.
8. Uji Non-Destruktif
Jika disyaratkan oleh spesifikasi proyek, metode NDE yang berlaku dapat mencakup:
Pengujian ultrasonik
- Pengujian arus eddy
- Pengujian penetran pewarna
- Pemeriksaan radiografi
- Metode NDE yang tepat harus dipilih berdasarkan
spesifikasi tabung, kode desain, kondisi layanan, dan rencana inspeksi pembeli.
Kinerja Suhu Tinggi yang Sangat Baik
Baja T9 Cr-Mo dirancang untuk layanan boiler dan penukar panas suhu tinggi.
Peningkatan Area Perpindahan Panas
Sirip memberikan area permukaan sisi gas yang jauh lebih besar daripada tabung polos dengan diameter yang sama.
Perpindahan Panas Sirip-ke-Tabung yang Efisien
Pemasangan HFW kontinu menyediakan jalur perpindahan panas langsung antara tabung dan sirip.
Desain Perpindahan Panas yang Ringkas
Kepadatan area permukaan yang lebih tinggi dapat membantu insinyur mencapai tugas perpindahan panas yang dibutuhkan dalam bagian perpindahan panas yang lebih kecil.
Cocok untuk Lingkungan Boiler yang Menuntut
Kombinasi baja paduan T9 dan konstruksi sirip las membuat produk ini cocok untuk aplikasi superheater dan pemulihan panas suhu tinggi yang dipilih.
Jaminan Kualitas
Setiap batch produksi dapat dilengkapi dengan dokumentasi kualitas yang sesuai, seperti:
Sertifikat Uji Material (MTC)
- Laporan komposisi kimia
- Hasil uji mekanis
- Laporan inspeksi dimensi
- Hasil uji hidrostatik, jika berlaku
- Laporan NDE, jika ditentukan
- Catatan inspeksi las sirip
- Dokumentasi ketertelusuran panas/lot
- Sertifikat kesesuaian
- Persyaratan inspeksi dapat disesuaikan sesuai dengan
ASME, ASTM, EN, API, spesifikasi proyek, atau rencana inspeksi dan pengujian yang disetujui pembeli.
Tabung bersirip jadi biasanya dilindungi dari kerusakan mekanis selama transportasi. Tergantung pada panjang tabung dan persyaratan pelanggan, pengemasan dapat mencakup:
Paket tabung bundel
- Tutup ujung pelindung
- Pembungkus tahan kelembaban
- Rangka baja atau kayu
- Tag identifikasi yang ditandai dengan jelas
- Tanda ketertelusuran panas/lot
- Untuk pengiriman internasional, pengemasan harus dipilih sesuai dengan
panjang tabung, berat, tujuan, metode penanganan, dan persyaratan pelanggan.
Tabung bersirip las frekuensi tinggi ASTM A213 T9
adalah komponen perpindahan panas yang direkayasa untuk aplikasi boiler dan pemulihan panas suhu tinggi. Keunggulan utamanya adalah kombinasi tabung dasar baja paduan T9 Cr-Modengan sirip las frekuensi tinggi kontinu, yang menyediakan kinerja material suhu tinggi dan peningkatan area perpindahan panas sisi gas.Mereka sangat cocok untuk
superheater, reheater, boiler pembangkit listrik, boiler pemulihan panas limbah, HRSG, dan sistem pemulihan panas industri yang dipilih.
spesifikasi tabung T9, OD dan ketebalan dinding tabung, bahan sirip, tinggi sirip, ketebalan sirip, jarak sirip, kualitas pemasangan sirip, suhu desain, tekanan desain, dan persyaratan inspeksi yang berlaku.
