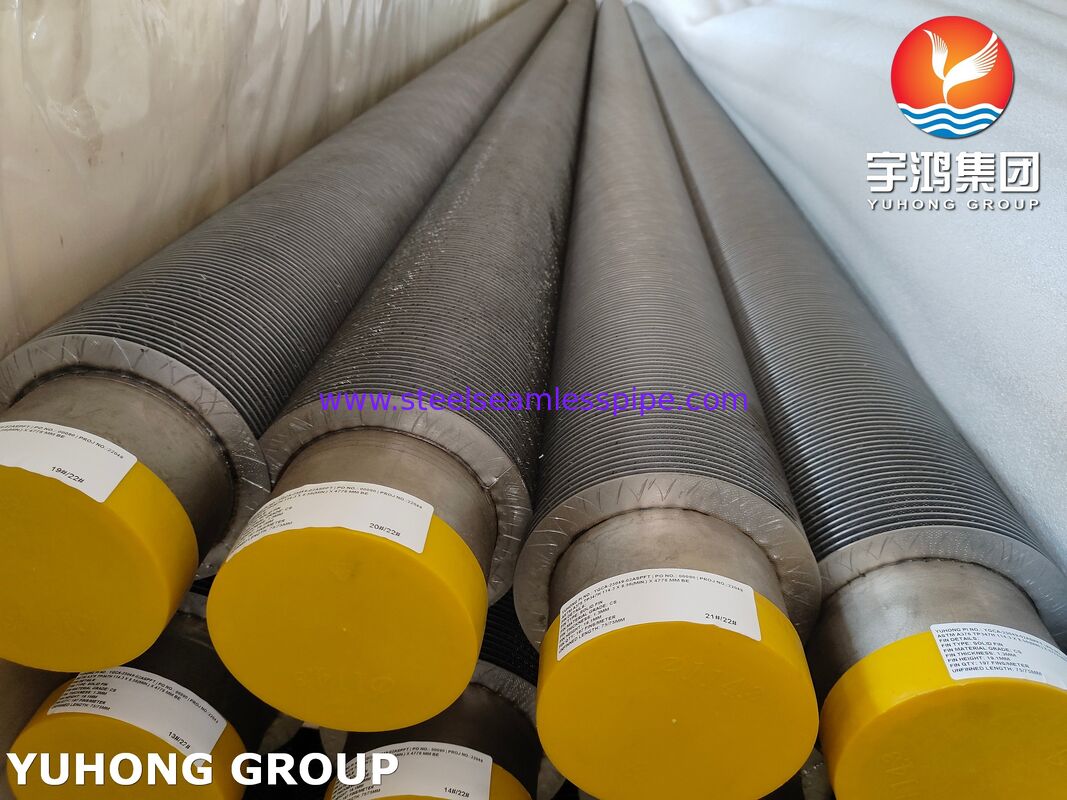

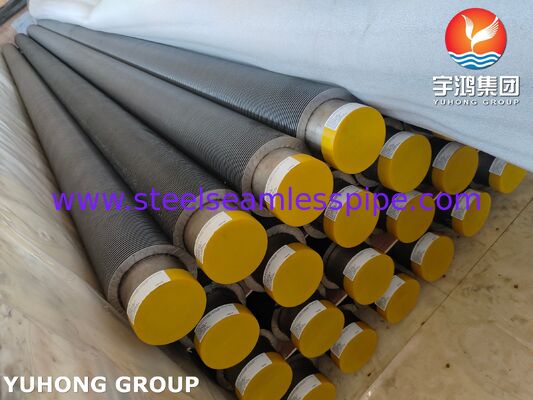

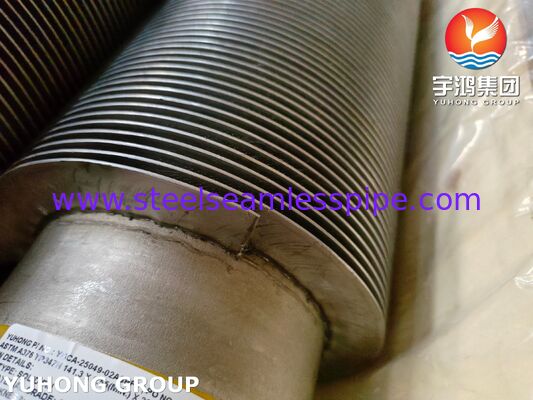

Tabung Bersirip Las Frekuensi Tinggi untuk Pembangkit Listrik – TP347H
Gambaran Produk
Kami tabung bersirip las frekuensi tinggi untuk pembangkit listrik adalah komponen perpindahan panas yang direkayasa untuk aplikasi boiler suhu tinggi, pemulihan panas, superheater, reheater, economizer, dan aplikasi energi termal lainnya. Diproduksi dengan bahan tabung baja tahan karat austenitik TP347H, tabung bersirip ini menggabungkan kekuatan suhu tinggi dan ketahanan korosi yang sangat baik dari baja tahan karat yang distabilkan dengan permukaan perpindahan panas yang ditingkatkan yang disediakan oleh sirip yang dilas secara kontinu.
TP347H adalah baja tahan karat austenitik yang distabilkan dengan niobium yang dikembangkan untuk layanan suhu tinggi. Komposisi kimianya yang stabil membantu mengurangi risiko korosi intergranular yang terkait dengan sensitisasi, sementara kandungan kromium dan nikelnya yang tinggi memberikan ketahanan yang baik terhadap oksidasi dan lingkungan korosif. TP347H sangat cocok di mana tabung terpapar suhu tinggi untuk jangka waktu yang lama.
Dalam peralatan perpindahan panas pembangkit listrik, konstruksi bersirip secara substansial meningkatkan area perpindahan panas eksternal dibandingkan dengan tabung polos berdiameter sama. Hal ini memungkinkan perancang peralatan untuk mencapai tugas termal yang diperlukan dengan permukaan pemanas yang lebih ringkas, sementara proses pengelasan frekuensi tinggi memberikan sambungan yang kontinu dan kuat secara mekanis antara sirip dan tabung.
Catatan Teknis: TP347H umumnya ditentukan di bawah ASTM A213 untuk tabung boiler/superheater/penukar panas tanpa sambungan dan ASTM A249 untuk tabung boiler, superheater, penukar panas, dan kondensor baja tahan karat austenitik yang dilas. Standar tabung, bahan sirip, dimensi, dan persyaratan pengelasan yang tepat harus dikonfirmasi terhadap spesifikasi proyek pelanggan.
Keunggulan Utama
- Kinerja suhu tinggi: TP347H dirancang untuk layanan suhu tinggi yang menuntut dan menawarkan ketahanan mulur dan oksidasi yang baik.
- Ketahanan korosi yang sangat baik: Baja tahan karat austenitik kromium-nikel memberikan ketahanan yang kuat terhadap banyak lingkungan korosif suhu tinggi.
- Stabilisasi Niobium: Komposisi yang stabil membantu meningkatkan ketahanan terhadap sensitisasi selama paparan suhu tinggi yang berkepanjangan.
- Efisiensi perpindahan panas tinggi: Sirip memberikan area permukaan eksternal yang jauh lebih besar daripada tabung polos.
- Lampiran sirip-ke-tabung yang kontinu: Pengelasan frekuensi tinggi menghasilkan ikatan yang konsisten di sepanjang tabung.
- Cocok untuk penukar panas ringkas: Peningkatan area permukaan dapat mengurangi jejak permukaan perpindahan panas yang diperlukan.
- Integritas mekanis yang baik: Pengelasan sirip yang terkontrol dengan baik meminimalkan celah antara sirip dan tabung yang sebaliknya dapat meningkatkan resistansi termal.
- Kesesuaian pembangkit listrik: Cocok untuk boiler, superheater, reheater, peralatan pemulihan panas limbah, dan sistem perpindahan panas suhu tinggi lainnya.
Aplikasi Khas di Pembangkit Listrik
Tabung bersirip las frekuensi tinggi TP347H dapat dipasok untuk berbagai aplikasi perpindahan panas pembangkit listrik, termasuk:
1. Superheater
Bagian superheater beroperasi pada suhu tinggi dan memerlukan tabung dengan ketahanan oksidasi yang baik, kekuatan mulur, dan stabilitas dimensi jangka panjang. TP347H cocok untuk aplikasi superheater suhu tinggi tertentu.
2. Reheater
Tabung reheater mengalami paparan berulang terhadap uap suhu tinggi dan lingkungan gas pembakaran. Kombinasi kemampuan suhu tinggi TP347H dan area permukaan bersirip yang ditingkatkan dapat memberikan solusi efektif untuk pemulihan panas dan kontrol suhu uap.
3. Economizer
Tabung bersirip dapat meningkatkan area permukaan perpindahan panas di sisi gas economizer, membantu memulihkan panas sensibel dari gas buang dan meningkatkan efisiensi boiler secara keseluruhan. Pemilihan material harus didasarkan pada suhu gas aktual, kondisi korosi, pertimbangan titik embun, dan persyaratan desain.
4. Sistem Pemulihan Panas Limbah
Tabung bersirip las frekuensi tinggi dapat digunakan dalam boiler limbah dan peralatan pemulihan panas di mana efisiensi perpindahan panas sisi gas yang tinggi dan lampiran tabung-sirip yang andal diperlukan.
5. Bagian Pemulihan Panas Boiler
Teknologi ini berlaku untuk bagian pemulihan panas tertentu di mana peningkatan area perpindahan panas diperlukan tanpa meningkatkan ukuran peralatan secara keseluruhan secara proporsional.
Proses Manufaktur
Tabung bersirip las frekuensi tinggi kami diproduksi menggunakan persiapan tabung terkontrol, pembentukan sirip, pengelasan frekuensi tinggi, kontrol dimensi, dan inspeksi akhir.
Urutan manufaktur tipikal meliputi:
- Persiapan tabung – Tabung TP347H diperiksa akurasi dimensi dan kondisi permukaannya.
- Persiapan strip sirip – Bahan sirip dipilih sesuai dengan persyaratan suhu, korosi, ekspansi termal, dan proyek.
- Pembentukan sirip – Strip dibentuk sesuai geometri sirip yang ditentukan.
- Pengelasan frekuensi tinggi – Energi listrik frekuensi tinggi menghasilkan panas terlokalisasi pada antarmuka sirip-tabung, memungkinkan sirip dilas secara kontinu ke tabung.
- Pemantauan las – Parameter pengelasan seperti frekuensi, daya, kecepatan garis, dan kondisi kontak dikontrol untuk menjaga lampiran yang konsisten.
- Ukuran sirip dan tabung – Tabung jadi diperiksa untuk jarak sirip, tinggi, keselarasan, kelurusan, dan dimensi keseluruhan.
- Inspeksi dan pengujian akhir – Produk jadi menjalani pemeriksaan dimensi, visual, material, integritas las, dan non-destruktif yang berlaku sesuai dengan spesifikasi pembelian.
Proses pengelasan frekuensi tinggi sangat berharga untuk tabung bersirip karena sambungan sirip-ke-tabung yang kontinu dapat memberikan konduktivitas termal yang lebih baik daripada sirip yang terpasang secara mekanis di mana celah udara dapat berkembang antara sirip dan tabung.
Dimensi Tabung dan Sirip Umum
Dimensi dapat disesuaikan sesuai dengan persyaratan desain penukar panas. Rentang tipikal untuk tabung bersirip las frekuensi tinggi meliputi:
| Parameter |
Rentang Khas |
| Diameter luar tabung |
12,7–63,5 mm |
| Ketebalan dinding tabung |
1,5–6,0 mm |
| Panjang tabung keseluruhan |
Hingga sekitar 18 m, tergantung pada persyaratan peralatan dan transportasi |
| Tinggi sirip |
6–25 mm |
| Ketebalan sirip |
0,8–2,5 mm |
| Jarak sirip |
Sekitar 2,0–10,0 mm |
| Rasio sirip |
Sekitar 2–10 kali area eksternal tabung polos |
| Konfigurasi sirip |
Profil padat, bergerigi, atau profil rekayasa lainnya |
| Bahan sirip |
Baja tahan karat, baja karbon, baja paduan rendah, atau paduan lain yang ditentukan |
Ini adalah rentang rekayasa tipikal daripada persyaratan ASTM universal. Dimensi akhir harus ditetapkan sesuai dengan perhitungan perpindahan panas, penurunan tekanan yang diizinkan, kecepatan gas, suhu operasi, ekspansi termal, susunan pelat tabung, dan gambar pelanggan.
Untuk proyek pembangkit listrik, ukuran tabung yang umum dipasok dapat mencakup sekitar diameter luar 25,4 mm, 31,8 mm, 38,1 mm, 44,5 mm, 50,8 mm, dan 63,5 mm, tergantung pada persyaratan proyek.
Komposisi Kimia TP347H
TP347H adalah baja tahan karat austenitik yang stabil. Batas komposisi ASTM tipikal meliputi:
| Elemen |
Persyaratan TP347H, % |
| Karbon (C) |
0,04–0,10 |
| Mangan (Mn) |
Maks. 2,00 |
| Silikon (Si) |
Maks. 1,00 |
| Fosfor (P) |
Maks. 0,045 |
| Belerang (S) |
Maks. 0,030 |
| Kromium (Cr) |
17,0–19,0 |
| Nikel (Ni) |
9,0–13,0 |
| Molibdenum (Mo) |
Tidak ditentukan |
| Niobium (Nb) |
8 × C minimum hingga maks. 1,10 |
| Besi (Fe) |
Sisa |
Komposisi TP347H yang ditunjukkan di atas mengikuti persyaratan ASTM yang umum dipublikasikan untuk tabung TP347H.
Penambahan niobium adalah karakteristik penting dari TP347H. Niobium menstabilkan karbon dan membantu mengurangi sensitisasi terkait karbida kromium selama paparan suhu tinggi. Hal ini membuat TP347H menarik untuk aplikasi boiler dan pemulihan panas suhu tinggi.
Sifat Mekanik TP347H
Persyaratan mekanis minimum suhu kamar tipikal untuk tabung TP347H meliputi:
| Properti |
Persyaratan |
| Kekuatan tarik |
Min. 515 MPa |
| Kekuatan luluh |
Min. 205 MPa |
| Perpanjangan dalam 50 mm |
Min. 35% |
| Kekerasan |
Maks. 192 HBW / 200 HV; maks. 90 HRB |
Nilai-nilai ini sesuai dengan persyaratan tabung TP347H yang umum ditentukan.
Sifat mekanis aktual dari tabung bersirip jadi bergantung pada kondisi manufaktur tabung, perlakuan panas, pengerjaan dingin, proses pengelasan, dimensi, dan standar produk yang berlaku.
Kualitas Sirip Las Frekuensi Tinggi
Kualitas las sirip-ke-tabung sangat penting untuk kinerja permukaan perpindahan panas bersirip. Kontrol manufaktur kami berfokus pada:
- Lampiran sirip yang kontinu
- Pengelasan seragam di sepanjang tabung
- Penetrasi las yang terkontrol
- Jarak sirip yang konsisten
- Tinggi dan ketebalan sirip yang benar
- Diskontinuitas las yang rendah
- Keselarasan tabung-ke-sirip yang tepat
- Input panas yang terkontrol
- Distorsi termal minimal
- Kekuatan lampiran mekanis yang memadai
Untuk layanan pembangkit listrik suhu tinggi, bahan sirip dan parameter pengelasan harus dipilih dengan mempertimbangkan perbedaan ekspansi termal antara tabung dan sirip.
Inspeksi dan Pengujian
Tergantung pada spesifikasi pembelian, aplikasi, dan standar tabung yang berlaku, inspeksi dapat meliputi:
Analisis Kimia
Identifikasi material positif atau analisis kimia laboratorium dapat dilakukan untuk memverifikasi komposisi paduan TP347H. PMI sangat berguna untuk mengkonfirmasi grade baja tahan karat yang mengandung kromium, nikel, dan niobium.
Pengujian Tarik
Pengujian tarik memverifikasi kekuatan tarik ultimat, kekuatan luluh, dan perpanjangan. Persyaratan ASTM untuk tabung TP347H menetapkan sifat mekanis minimum suhu kamar.
Pengujian Kekerasan
Pengujian kekerasan Rockwell, Brinell, atau Vickers dapat dilakukan sesuai dengan spesifikasi yang berlaku.
Pengujian Hidrostatik
Pengujian tekanan hidrostatik dapat diterapkan pada tabung sesuai dengan spesifikasi tabung yang berlaku dan persyaratan pelanggan.
Arus Eddy / Pengujian Listrik Non-Destruktif
Pengujian listrik non-destruktif dapat digunakan untuk mendeteksi diskontinuitas yang dapat mempengaruhi integritas tabung. ASTM A213, misalnya, mengharuskan setiap tabung menjalani pengujian listrik non-destruktif atau hidrostatik.
Uji Perataan
Pengujian perataan mengevaluasi daktilitas tabung dan ketahanan terhadap deformasi dan merupakan bagian dari persyaratan pengujian standar untuk tabung austenitik yang berlaku.
Uji Pelebaran
Jika disyaratkan oleh spesifikasi tabung yang berlaku, uji pelebaran mengevaluasi kemampuan tabung untuk menahan ekspansi terkontrol tanpa retak.

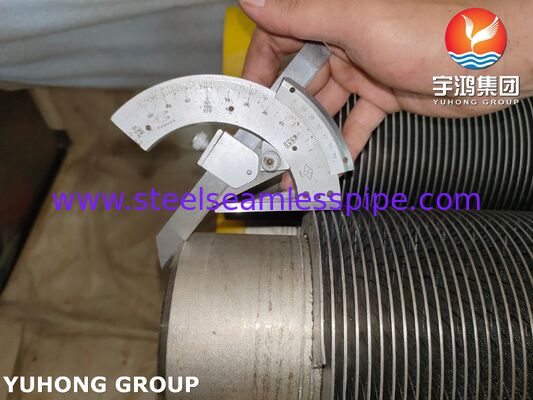

Inspeksi Visual dan Dimensi
Tabung bersirip jadi diperiksa untuk:
- Diameter luar tabung
- Ketebalan dinding
- Panjang tabung
- Tinggi sirip
- Ketebalan sirip
- Jarak sirip
- Keselarasan sirip
- Kelurusan
- Kondisi permukaan
- Tampilan las sirip-ke-tabung
Pengujian Integritas Las Sirip
Tergantung pada spesifikasi proyek, kualitas las sirip-ke-tabung dapat dievaluasi melalui pemeriksaan visual, inspeksi dimensi, pengambilan sampel destruktif, pemeriksaan metalografi, atau pengujian kekuatan ikatan mekanis.
Metode NDT tambahan dapat disediakan jika diperlukan oleh pembeli atau spesifikasi rekayasa.
Standar yang Berlaku
Kombinasi standar yang tepat harus dikonfirmasi sebelum pengadaan. Standar umum yang relevan dengan tabung TP347H meliputi:
- ASTM A213/A213M – Tabung boiler, superheater, dan penukar panas baja paduan feritik dan austenitik tanpa sambungan.
- ASTM A249/A249M – Tabung boiler, superheater, penukar panas, dan kondensor baja austenitik yang dilas.
- ASME SA213 – Spesifikasi setara ASME yang umum digunakan untuk tabung boiler, superheater, dan penukar panas.
- ASME SA249 – Spesifikasi ASME untuk tabung boiler, superheater, penukar panas, dan kondensor baja tahan karat austenitik yang dilas.
ASTM mengkonfirmasi bahwa A213 mencakup tabung boiler, superheater, dan penukar panas baja paduan feritik dan austenitik tanpa sambungan, sementara A249 mencakup tabung austenitik yang dilas dan secara khusus mengidentifikasi TP347H sebagai grade suhu tinggi.
Mengapa Memilih Tabung Bersirip TP347H untuk Pembangkit Listrik?
Peralatan perpindahan panas pembangkit listrik harus beroperasi secara andal di bawah suhu tinggi, siklus termal, oksidasi, korosi, getaran, dan periode operasi yang lama. TP347H menawarkan kombinasi ketahanan korosi baja tahan karat austenitik, kekuatan suhu tinggi, dan stabilisasi niobium.
Jika dikombinasikan dengan sirip las frekuensi tinggi, tabung memberikan permukaan perpindahan panas yang sangat luas sambil mempertahankan sambungan yang kontinu antara sirip dan tabung. Hal ini membuat konstruksi ini sangat berguna ketika perancang membutuhkan kinerja perpindahan panas sisi gas yang tinggi dalam amplop peralatan yang terkontrol.
Pemilihan material yang tepat tetap penting. Suhu operasi, tekanan uap, kimia gas buang, karakteristik abu, paparan sulfur/klorida, siklus termal, bahan sirip, dan masa pakai desain harus dipertimbangkan sebelum memilih TP347H.
Kustomisasi yang Tersedia
Kami dapat memproduksi tabung bersirip las frekuensi tinggi sesuai dengan gambar pelanggan dan persyaratan perpindahan panas, termasuk:
- Bahan tabung: TP347H
- OD dan ketebalan dinding tabung
- Bahan sirip
- Tinggi sirip
- Ketebalan sirip
- Jarak sirip
- Profil sirip
- Ujung polos
- Panjang tabung
- Panjang sirip
- Rasio sirip
- Persyaratan las
- Perlakuan permukaan
- Persyaratan inspeksi dan pengujian
- Persyaratan pengemasan dan penandaan
Ringkasan Produk
Tabung bersirip TP347H las frekuensi tinggi adalah komponen perpindahan panas berkinerja tinggi yang dikembangkan untuk aplikasi pembangkit listrik yang menuntut dan pemulihan panas suhu tinggi. Kombinasi sifat suhu tinggi TP347H dan konstruksi sirip yang dilas secara kontinu memberikan solusi efektif untuk meningkatkan area perpindahan panas, meningkatkan efisiensi termal, dan mengoptimalkan ukuran penukar panas.
Untuk pembangkit listrik yang membutuhkan permukaan perpindahan panas yang andal di superheater, reheater, economizer, sistem pemulihan panas limbah, dan peralatan suhu tinggi lainnya, tabung bersirip las frekuensi tinggi TP347H dapat direkayasa untuk memenuhi persyaratan termal, mekanis, dimensi, dan inspeksi tertentu.
