PadaYuhong Group Co., Ltd., kami merancang, rekayasa, dan memproduksi kapal tekanan tugas berat, pendingin udara, dan canggihPenukar PanasSebagai produsen terintegrasi, kami memasok peralatan termal turnkey lengkap, seperti peralatan termal bertekanan tinggi.Pertukaran Efluen Pakan Terpadu (CFEE)dan komponen pengganti presisi tinggi termasuk bundel tabung penukar panas premium, lembaran tabung khusus, dan tabung khusus.

Untuk pertanyaan teknik atau penawaran pembuatan khusus, hubungi tim teknis kami langsung diJimmy@steelseamlesspipe.com.

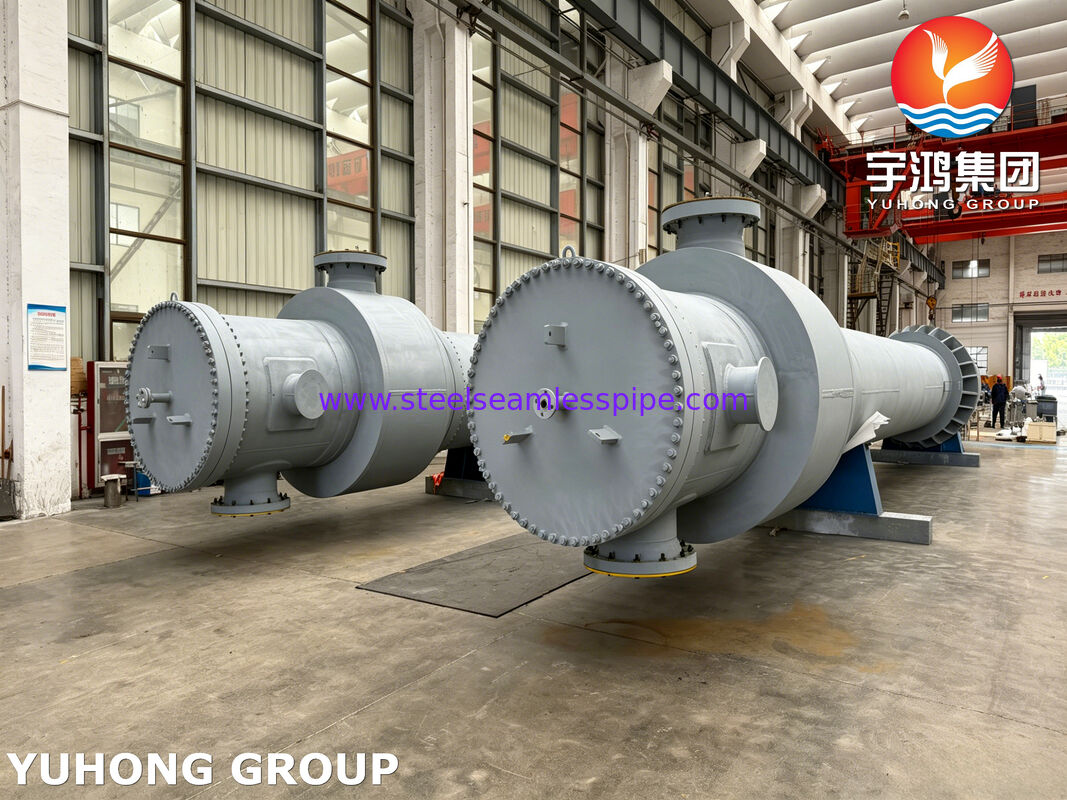

APengganti Efluen Umpan(sering disebut sebagai Combined Feed Effluent Exchanger atau CFEE) adalah tekanan tinggi kritisPenukar panas TEMAdigunakan secara luas dalam unit pengolahan hidroponik, hidrocracker, reformator katalitik, dan sistem pengolahan hidrogen.

Tujuan termal utamanya adalah pemulihan panas: pertukaran energi termal antara limbah reaksi panas yang keluar dari reaktor dan campuran masuk dingin.Dengan memanaskan bahan bakar reaktor dengan menggunakan panas limbah dari aliran limbah, sistem secara signifikan mengurangi tugas tungku, mengurangi konsumsi bahan bakar operasi, dan menurunkan emisi karbon global.

Karena kondisi operasi yang ekstrim yang melibatkan tekanan parsial hidrogen yang tinggi, suhu tinggi, dan korosif hidrogen sulfida (H2S),penukar ini membutuhkan standar yang tidak kompromi dalam pemilihan metalurgi, integritas las, dan teknik komponen presisi.

Apakah Anda sedang memodernisasi lingkaran pengolahan air yang ada atau membangun unit pengolahan baru, Yuhong Group memasok peralatan skala penuh dan suku cadang langsung:

• Konfigurasi TEMA: Desain shell dan tabung bertekanan tinggi sesuai dengan TEMA (Tipe BHE, DEU, EMU, dll.) dan ASME Bagian VIII Div. 1 & Div. 2.

• Segel untuk Fungsi Ekstrim: Penutupan breech-lock, segel diafragma, dan desain khusus bolted flange dirancang untuk layanan hidrogen tekanan tinggi.

Penukar panas hanya dapat diandalkan seperti tabung transfer panas internalnya.

• Stainless Steel Seamless Tube: Austenit (304L, 316L, 321H, 347H) dan kelas Duplex/Super Duplex (S31803, S32750) memberikan ketahanan yang luar biasa terhadap retakan korosi tekanan asam politionat dan korosi H2S basah.

• Tabung paduan nikel: Inconel 600/625, Incoloy 800/825, Hastelloy C276, dan Monel 400 untuk suhu tinggi yang parah, hidrogen bertekanan tinggi, dan atmosfer gas asam.

• Tabung paduan tembaga: Admiralty kuningan, CuNi 90/10 dan CuNi 70/30 tabung dirancang untuk pendinginan sirkuit air dan aliran proses non-korosif.

• Tubus sirip: Diekstrusi, dengan sirip tinggi, sirip rendah, dan bergerigiTubus siripkonfigurasi yang dirancang untuk memperluas luas permukaan eksternal, meningkatkan koefisien transfer panas, dan memaksimalkan efisiensi termal dalam penukar panas fase udara dan gas.

• Tabung tungku & tabung penukar panas: Tabung tanpa jahitan premium yang dirancang untuk siklus termal yang parah, ketahanan merangkak, dan tungku bertekanan tinggi atau loop reboiler.

Untuk membantu tim pemeliharaan, kontraktor EPC, dan spesialis pengadaan yang mencari suku cadang, tabel berikut menyoroti komponen internal utama, fungsi rekayasa mereka,dan persembahan material:

1. Efisiensi Termal yang Lebih Tinggi: Tata letak tabung yang dirancang dan pitch baffle yang dioptimalkan memastikan koefisien pemulihan panas maksimum dengan penurunan tekanan minimal.

2. Ketahanan terhadap serangan hidrogen suhu tinggi (HTHA): Kontrol material yang ketat yang mematuhi pedoman Nelson Curve (API 941) untuk menghilangkan risiko embrittlement hidrogen.

3. Precision CNC Tube Sheet Machining: Pengeboran lubang dan alur yang sangat tepat memastikan ekspansi tabung yang optimal, mencegah kebocoran mikro di sendi tekanan tinggi kritis.

4. Pengujian Non-Destructive (NDT): 100% Pengujian Radiografi (RT), Pengujian Ultrasonik (UT), Pengujian Tekanan Hidrostatik, dan Identifikasi Material Positif (PMI) dilakukan pada semua komponen penahan tekanan.

Ketika memilih atau menggantiPengganti Efluen Umpan Terpadu (CFEE)atau membeli sparePaket tabung penukar panas, insinyur dan petugas pengadaan harus mengevaluasi beberapa faktor operasional kritis:

Dalam hidrotreatment, amonia (NH3) dan hidrogen sulfida (H2S) bergabung untuk membentuk garam ammonium bisulfida (NH4HS) ketika suhu turun di aliran limbah.

• Catatan Teknik: Profil suhu yang tepat dan titik injeksi air cuci harus dimasukkan untuk mencegah kristalisasi garam, korosi lokal yang parah di bawah deposit, dan penyumbatan tabung.Tabung paduan nikelatau DuplexStainless Steel Seamless Tubedalam zona kondensasi secara drastis memperpanjang umur layanan peralatan.

Feed Effluent Exchangers mengalami perbedaan ekspansi termal yang parah antara feed suhu tinggi dan aliran effluent yang lebih dingin.

• Catatan Teknik: Ekspansi tabung hidrolik dikombinasikan dengan las kekuatan sangat dianjurkan daripada ekspansi mekanis saja.Lembar tabung penukar panasbahan lapis memastikan stabilitas struktural dan nol kontaminasi silang cairan.

Kecepatan cairan yang tinggi di sisi cangkang dapat memicu getaran yang disebabkan oleh aliran, yang menyebabkan fretting tabung prematur atau kegagalan kelelahan di titik kontak baffle.

• Catatan Teknik: Pemodelan CFD canggih dan dukungan tabung batang-baffle atau pita bengkok diterapkan untuk menghilangkan mode kegagalan getaran.

• Pembuatan Terintegrasi: Dari pembuatan pipa baja tanpa jahitan mentah hingga perakitan kapal tekanan berat akhir, kami mengendalikan setiap langkah rantai pasokan.

• Kepatuhan Global: Dibangun sesuai dengan standar internasional ASME, TEMA, PED, dan ISO.

• Pembuatan khusus: Kustomisasi penuh berdasarkan lembar data termal klien, gambar, atau spesifikasi penggantian.

Siap untuk mendiskusikan proyek Anda yang akan datang atau meminta penawaran untuk penukar panas lengkap atau paket tabung pengganti?
