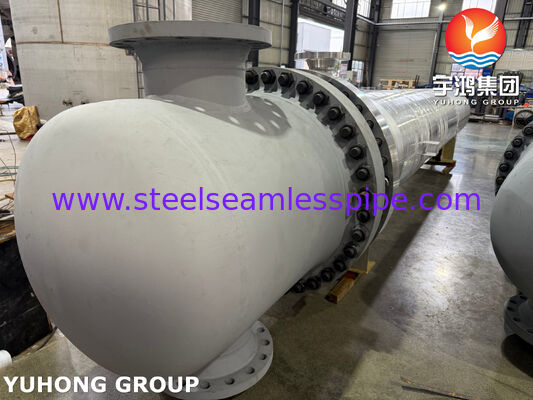

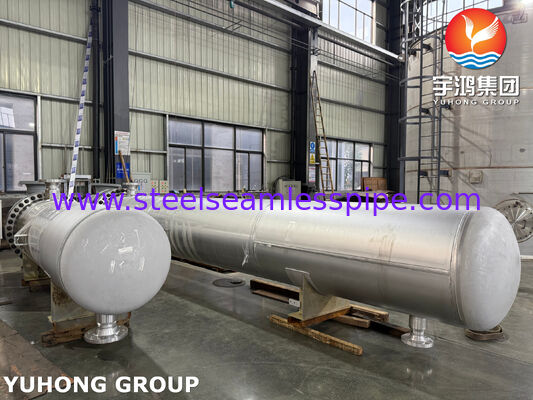

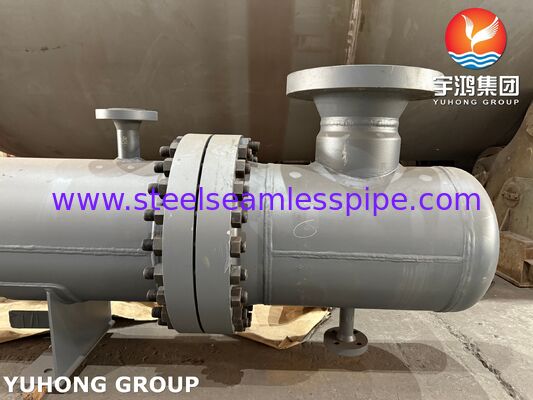

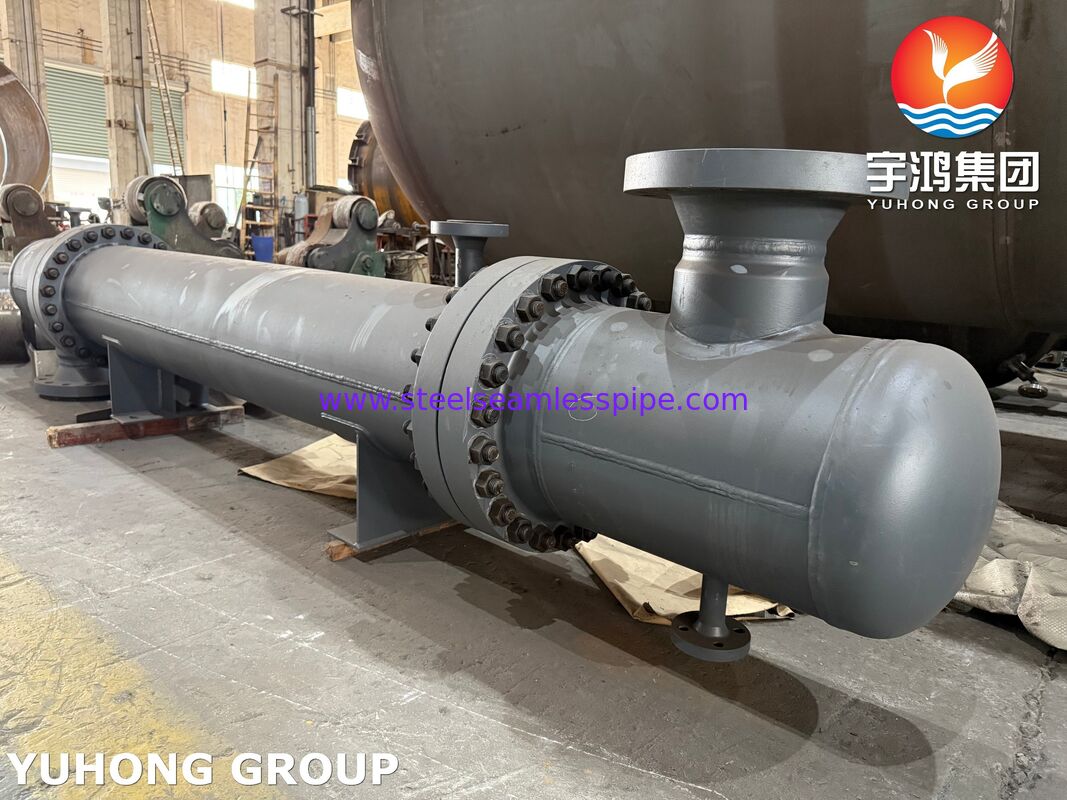

TEMA BEM Shell dan Tube Heat Exchanger ASME SA240 316 Stainless Steel Heat Exchanger Tube Bundle

Detail produk:

Tempat asal:	Cina, Korea
Nama merek:	YUHONG
Sertifikasi:	TEMA Class R / ASME Section VIII Division 1
Nomor model:	Penukar Panas Shell dan Tabung Vertikal Tipe BEM TEMA

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1set
Harga:	USD 50,000 - USD 1,000,000 PER SET
Kemasan rincian:	Peti kayu standar atau kemasan khusus berdasarkan kebutuhan pelanggan.
Waktu pengiriman:	60-90 hari
Syarat-syarat pembayaran:	T/T,D/P,D/A,L/C,Western Union
Menyediakan kemampuan:	500 Set/Bulan

Kontak

Semua produk

Pipa Seamless Stainless Steel (348)

Tabung Mulus Stainless Steel (343)

Pipa Stainless Steel Dupleks (137)

Tabung Baja Tahan Karat Dupleks (39)

Tabung jarum (171)

Tabung Sirip (745)

Penukar panas (36)

Tabung Penukar Panas (476)

Paket tabung penukar panas (54)

Lembar Tabung Penukar Panas (129)

penyekat penukar panas (39)

Pendingin udara (14)

Kapal Tekanan (4)

Pipa Las Stainless Steel (62)

Tabung Las Stainless Steel (134)

Nikel paduan pipa (276)

Tabung Paduan Nikel (108)

Tabung paduan tembaga (258)

Tabung Baja Paduan (222)

tabung titanium (22)

Bright Annealed Tube (166)

Tabung Boiler (161)

pemasangan baja (876)

Flensa Baja (679)

Yang lain (412)

Bagian Pelapis (9)

Detil Deskripsi produk

Tabung Pertukaran Panas:	Baja Tahan Karat ASME SA213 / SA249 TP316 (17 Cr, 12 Ni)	barel cangkang:	ASME SA516 Gr 70 / Baja Karbon
Dimensi Cangkang:	ID: 550,00 mm \| OD: 570,00 mm \| Ketebalan: 10 mm	Spesifikasi tabung:	368 Hitung \| OD: 19.000mm \| Ketebalan: 2.000 mm \| Panjang: 3.000 m \| Tata Letak Segitiga 30°
Tube Pass / Potongan Penyekat:	4 Tiket Tabung \| Penyekat Segmen Tunggal pada Potongan 30% (jarak 350,00 mm)	Peralatan Aplikasi:	Bersihkan Air Pendingin dan Minyak
Menyoroti:	ASME SA240 316 penukar panas baja tahan karat , kerang dan tabung penukar panas bundel tabung , TEMA BEM penukar panas baja tahan karat

TEMA BEM Shell dan Tube Heat Exchanger ASME SA240 316 Stainless Steel Heat Exchanger Tube Bundle

ASME SA240 316 Stainless Steel Heat Exchanger Tube Bundle yang dirancang untuk operasi pendinginan industri yang melibatkan Air Pendingin Bersih (shell side) dan Minyak (tube side).Kinerja transfer panas menangani tugas panas 130.0 kW di atas area transfer panas efektif 64.294 m2.

Spesifikasi bahan inti

komponen	Spesifikasi Bahan / Standar Produksi	Parameter Utama
Tabung penukar panas	ASME SA213 / SA249 TP316 Baja tahan karat 17 Cr, 12 Ni	368 jumlah, 19.000 mm OD, ketebalan 2.000 mm, panjang 3.000 m
Barel Kerang	ASME SA516 Gr 70 / Baja Karbon	550.00 mm ID, 570.00 mm OD, ketebalan 10 mm, 1.000 mm korosi
Lembar tabung	ASME SA516 Gr 70 Baja Karbon / SA240 316 Baja tahan karat	Papan tabung tetap, sambungan tabung-ke-tabung tanpa alur yang diperluas
Expansion Joint / Flow Device	Rho-V2 tipe Inlet Nozzle Expansion Joint	Nilai masuk Rho-V2 yang dihitung: 775,41 m2
Baffles & Tie Rods	Baffle Baja Karbon dengan Stainless Steel Tie Rods	Segmen tunggal, diameter potong 30%, jarak jarak 350,00 mm, 6 batang ikatan, 3 batang segel jalur lalu lintas
Gaskets	Spiral Wound Metal Gaskets (SS316 dengan Grafit/PTFE Filler)	Digunakan pada permukaan penyegelan sisi cangkang dan sisi tabung sesuai dengan persyaratan TEMA Kelas R
Nozzles	Flang baja karbon / ASME B16.5	Inlet/Outlet Shell: 86,35 mm OD (80,00 mm ID nominal); Inlet/Outlet Tube: 104,76 mm OD (100,00 mm ID nominal)

Kerangka Kerja Teknis Inti

Konstruksi perpanjangan tabung:Ujung tabung mengalami ekspansi mekanis ke lubang lembaran tabung yang tidak berlubang di bawah torsi terkontrol untuk menahan 1,0000,00 kPaG tekanan desain di sisi tabung.
Pengendalian bypass dan aliran:Fitur 8 crosspass dengan baffle segmen tunggal yang terpisah pada 350,00 mm, dilengkapi dengan 3 batang segel jalur untuk mengatur fraksi aliran silang internal.
Pengelolaan Tekanan Termal:Mengintegrasikan komponen ekspansi Rho-V2 rekayasa pada masuknya cangkang untuk menyerap ekspansi termal diferensial antara bahan cangkang baja karbon dan tabung stainless steel SA240 TP316.
Verifikasi penurunan tekanan:Penurunan tekanan operasi mengukur 1,358 kPa di sisi cangkang (air pada 15,887 kg/jam) dan 26,041 kPa di sisi tabung (minyak pada 29,200 kg/jam) terhadap batas yang diizinkan sebesar 50,00 kPa.
Distribusi Pola Tabung:368 tabung polos yang diposisikan dalam tata letak segitiga 30° (25.000 mm pitch, rasio pitch 1,3158) dibagi menjadi 4 tabung (Pass 1: 99, Pass 2: 99, Pass 3: 85, Pass 4: 85).

Spesifikasi QA/QC

Uji tekanan hidrostatik:Sisi cangkang diuji pada tekanan desain 1,5x (tes hidrotest diverifikasi pada 750,00 kPaG); sisi tabung diuji pada tekanan desain 1,5x (tes hidrotest diverifikasi pada 1,5000,00 kPaG).
Pemeriksaan Non-Destructive (NDE):100% Pengujian Radiografi (RT) pada pengelasan lapisan panjang dan pengelasan lingkar; Pengujian Penetrant Cairan (PT) pada pengelasan permukaan tabung dan koneksi nozel.
Sertifikasi bahan:Sertifikat Uji Mill (MTC) yang diberikan sesuai dengan EN 10204 3.1 untuk semua bahan baku penahan tekanan ASME SA213/SA249 TP316 dan SA516 Gr 70.
Kontrol toleransi dimensi:Kebersihan manufaktur ketat mematuhi standar TEMA Kelas R untuk ID shell, clearance baffle-to-shell, dan penyelarasan proyeksi nozzle.

Pengiriman dan Dukungan

Peningkatan dan pemasangan struktural:Terintegrasi dengan 4 lug pendukung pemasangan samping (lebar 435 mm, jarak bebas 228 mm) untuk pemasangan rencana pengaturan vertikal.
Kemasan ekspor:Kemasan kotak kayu untuk transportasi laut tugas berat dengan kantong vakum penghalang kelembaban dan lapisan anti korosi yang diterapkan pada permukaan eksternal baja karbon.
Kepatuhan Bea Cukai:Paket dokumentasi pengiriman mencakup Invoice Komersial, Daftar Kemasan, Sertifikat Asal (CO / Formulir E), EN 10204 3.1 MTC, dan laporan Inspeksi Pihak Ketiga (TPI) (sesuai dengan SGS / BV / TÜV).
Ringkasan dimensi untuk transportasi:Total ketinggian peralatan 3,814 mm, diameter luar maksimum di seluruh flanges 570 mm, berat kering 1,760.2 kg, berat ekstraksi bundel 1,0530,8 kg.
