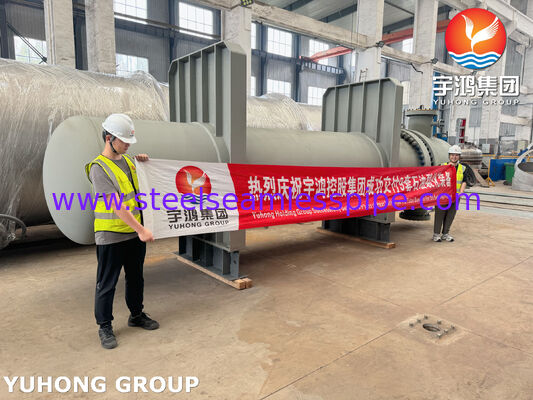

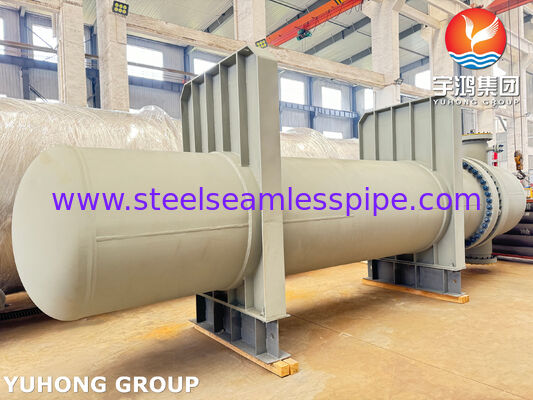

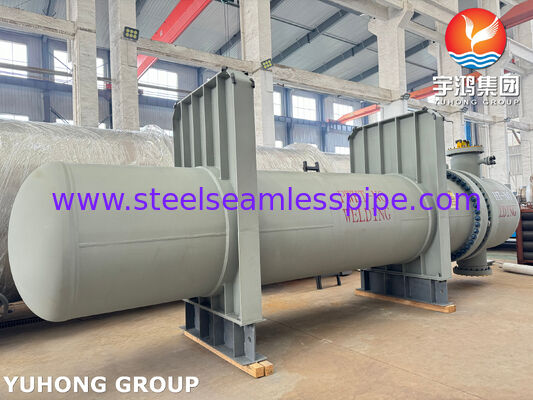

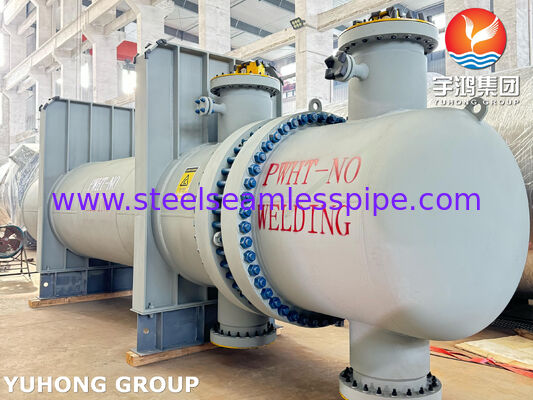

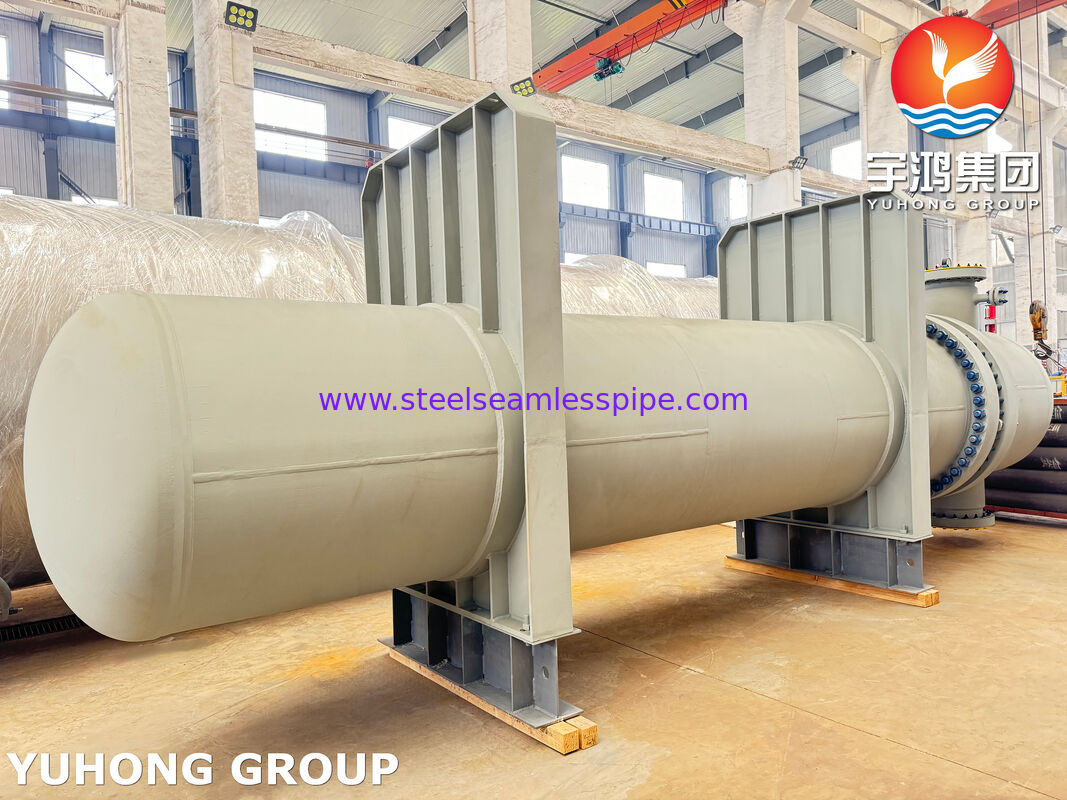

Penukar panas TEMA Tipe BEM 1108 Tabung Monel 400 Tabung Tetap Shell and Tube

Detail produk:

Tempat asal:	Cina, Korea
Nama merek:	YUHONG
Sertifikasi:	TEMA Class R / ASME Section VIII Division 1
Nomor model:	Penukar Panas Shell dan Tabung Vertikal Tipe BEM TEMA

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1set
Harga:	USD 50,000 - USD 1,000,000 PER SET
Kemasan rincian:	Peti kayu standar atau kemasan khusus berdasarkan kebutuhan pelanggan.
Waktu pengiriman:	60-90 hari
Syarat-syarat pembayaran:	T/T,D/P,D/A,L/C,Western Union
Menyediakan kemampuan:	500 Set/Bulan

Kontak

Semua produk

Pipa Seamless Stainless Steel (350)

Tabung Mulus Stainless Steel (343)

Pipa Stainless Steel Dupleks (137)

Tabung Baja Tahan Karat Dupleks (39)

Tabung jarum (171)

Tabung Sirip (745)

Penukar panas (38)

Tabung Penukar Panas (476)

Paket tabung penukar panas (54)

Lembar Tabung Penukar Panas (129)

penyekat penukar panas (39)

Pendingin udara (14)

Kapal Tekanan (4)

Pipa Las Stainless Steel (62)

Tabung Las Stainless Steel (134)

Nikel paduan pipa (276)

Tabung Paduan Nikel (108)

Tabung paduan tembaga (258)

Tabung Baja Paduan (222)

tabung titanium (22)

Bright Annealed Tube (166)

Tabung Boiler (162)

pemasangan baja (876)

Flensa Baja (680)

Yang lain (412)

Bagian Pelapis (9)

Detil Deskripsi produk

Jenis Peralatan:	Penukar panas cangkang dan tabung	Kode & Standar Desain:	ASME Bagian VIII Div. 1, TEMA Kelas R, NACE MR0175 / ISO 15156
Bahan cangkang:	ASME SA-516 Gr. 70 N (Dinormalisasi) / ASME SA-106 Gr. B	Bahan Tabung:	ASME SA-179 Tarik Dingin Mulus / ASME SA-213 TP316L
Bahan tubesheet:	ASME SA-350 LF2 Cl. 1 / ASME SA-105 / ASME SA-266	Bahan Saluran / Kepala:	ASME SA-516 Gr. 70 N
Bahan Baut:	ASME SA-193 Gr. B7 (Stud) & ASME SA-194 Gr. 2H (Kacang Hex Berat)
Menyoroti:	Penukar panas shell and tube Monel 400 , Penukar panas TEMA Tipe BEM , penukar panas tabung tetes

TEMA Tipe BEM 1108 Tabung Monel 400 Pipa Tetap Penukar Panas Shell and Tube

Unit ini adalah penukar panas shell and tube industripenukar panas (juga disebut sebagaipenukar panas team) yang dirancang sesuai dengan standar ASME Section VIII Div. 1 dan TEMA Kelas R. Tata letak internal mengintegrasikan bundel pipa bersirip 1108bundel pipa bersirip yang direkayasa untuk pemasangan di Kondensor OVHD Stabilizer Unit Distilasi Minyak Mentah (Nomor Tag. W-04A/B). Desain mekanis menangani lingkungan kondensasi korosif yang parah yang mengandung klorida air dan hidrokarbon asam.

Spesifikasi Komponen & Material ASME

Nama Komponen	Ref. Gambar	Spesifikasi Material ASME	Dimensi & Parameter Teknis
Tubesheet	E2-1566	ASME SB-127 UNS N04400 (Monel 400)	OD Ø1170 mm, Ketebalan 63,5 mm, 8x Lubang Ulir M12
Perakitan Bundel	E1-9277	ASME SB-163 UNS N04400 (Monel 400)	bundel pipa bersirip 1108bundel pipa bersirip, Kedalaman Ekspansi 40,5/60,5 mm
Shell Barrel	E1-9311	ASME SA-516 Gr. 70 + SB-127 Clad	Pelat Dasar Baja Karbon dengan Lapisan Kelupasan Internal Monel 400
Saluran / Kepala	E1-9311	ASME SA-516 Gr. 70 + SB-127 Overlay	Header saluran dua jalur dengan Nozzle N1 (18"-150) & N2 (6"-150)
Gasket Segel	E1-9311 Catatan 2	Monel 400 / Grafit yang Diperluas	Inti Logam Bergerigi Monel 400 Padat dengan Lapisan Grafit Ganda
Flange Nozzle	E1-9311	ASME SA-105 / SA-106 Gr. B / Monel 400	Koneksi Flange N1-N4 ANSI B16.5; Kopling N5-N11 NPT 6000#

Spesifikasi Teknis & Rekayasa Proses

Prosedur Ekspansi Pipa Presisi:bundel pipa bersirip diamankan ke tubesheet Monel 400 menggunakan proses ekspansi torsi kedalaman ganda (Kedalaman Ekspansi pada 40,5 mm dan 60,5 mm). Tata letak lubang pipa mematuhi pola pitch segitiga/persegi 20,25 mm.
Kelupasan & Metalurgi Tahan Korosi: Semua permukaan basah shell dan kepala penahan tekanan yang terpapar uap korosif menggunakan material padat atau kelupasan ASME SB-127 UNS N04400 (Monel 400).
Distribusi Aliran & Penentuan Posisi Baffle: Terintegrasi dengan pelat perlindungan impak tugas berat dan pelat baffle transversal, menjaga jarak dukungan pipa yang seragam pada 750 mm dan 753 mm.

Spesifikasi Jaminan Kualitas & QA/QC

Pengujian Hidrostatik & Pneumatik: Pengujian tekanan sisi shell dan sisi pipa dilakukan secara independen sesuai dengan aturan ASME Section VIII Div. 1
Pemeriksaan Non-Destruktif (NDE): 100% Pengujian Radiografi (RT) diterapkan pada semua sambungan las butt penetrasi penuh; 100% Pengujian Penetran Cair (PT) diterapkan pada sambungan ekspansi/las pipa ke tubesheet.
Pelapisan & Penyelesaian Permukaan: Komponen baja karbon eksternal struktural menjalani Galvanisasi Celup Panas; aplikasi pelapisan akhir terdiri dari Grafit + AISI 316 / Power Graf 3 Premium pelapis pelindung suhu tinggi.

Spesifikasi Logistik & Pengiriman Internasional

Lampiran Pengangkatan & Penanganan: dijadwalkan untuk dilepas dan disegel setelah pemasangan ke dalam shellpenukar panas.
Perlindungan Permukaan Flange: Semua flange permukaan terangkat ANSI B16.5 dan kopling NPT betina dilengkapi dengan pelat penutup plastik tugas berat dan penutup penghambat karat untuk pengiriman laut dan transportasi ekspor.

Penukar panas TEMA Tipe BEM 1108 Tabung Monel 400 Tabung Tetap Shell and Tube
