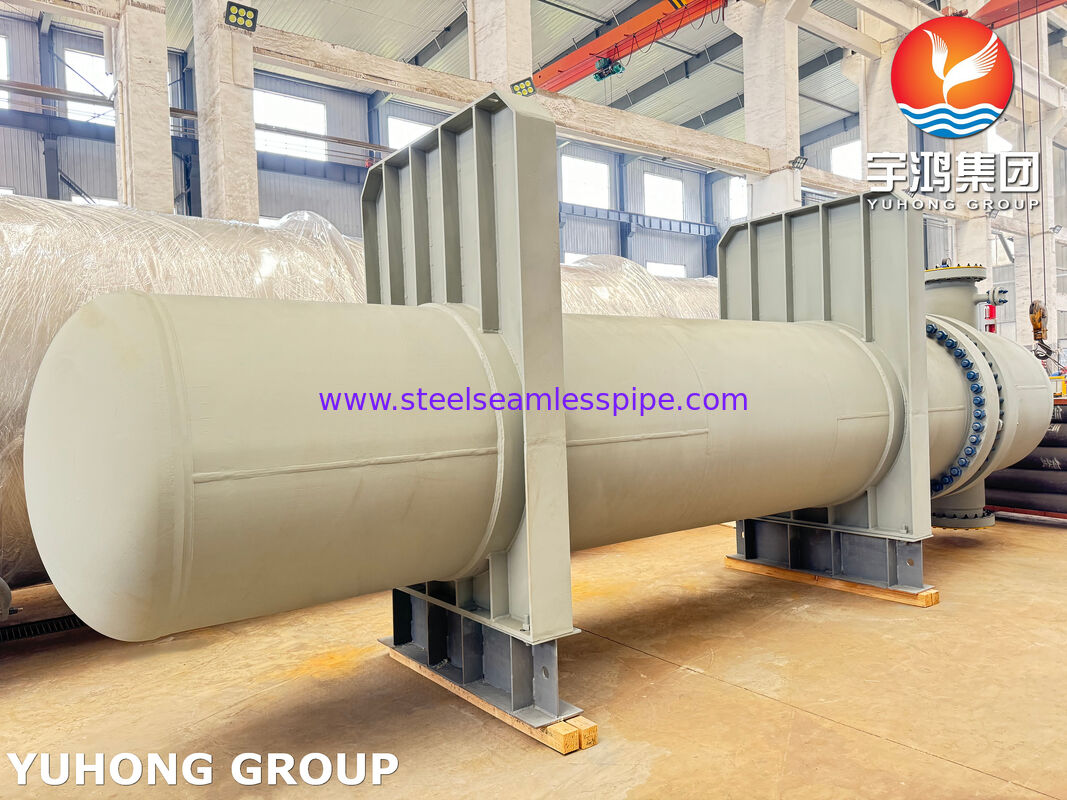

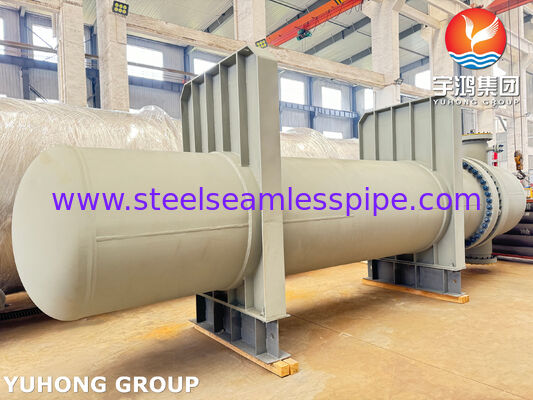

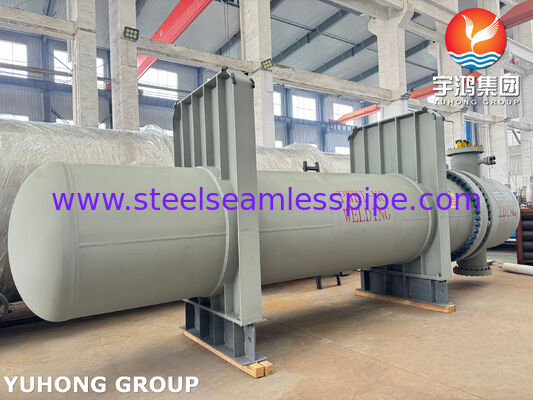

Penukar panas TEMA Tipe BEM 1108 Tabung Monel 400 Tabung Tetap Shell and Tube

Detail produk:

Tempat asal:	Cina, Korea
Nama merek:	YUHONG
Sertifikasi:	TEMA Class R / ASME Section VIII Division 1
Nomor model:	Penukar Panas Shell dan Tabung Vertikal Tipe BEM TEMA

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1set
Harga:	USD 50,000 - USD 1,000,000 PER SET
Kemasan rincian:	Peti kayu standar atau kemasan khusus berdasarkan kebutuhan pelanggan.
Waktu pengiriman:	60-90 hari
Syarat-syarat pembayaran:	T/T,D/P,D/A,L/C,Western Union
Menyediakan kemampuan:	500 Set/Bulan

Kontak

Semua produk

Pipa Seamless Stainless Steel (350)

Tabung Mulus Stainless Steel (345)

Pipa Stainless Steel Dupleks (137)

Tabung Baja Tahan Karat Dupleks (39)

Tabung jarum (172)

Tabung Sirip (746)

Penukar panas (40)

Tabung Penukar Panas (478)

Paket tabung penukar panas (54)

Lembar Tabung Penukar Panas (130)

penyekat penukar panas (39)

Pendingin udara (14)

Kapal Tekanan (4)

Pipa Las Stainless Steel (62)

Tabung Las Stainless Steel (134)

Nikel paduan pipa (276)

Tabung Paduan Nikel (109)

Tabung paduan tembaga (258)

Tabung Baja Paduan (222)

tabung titanium (22)

Bright Annealed Tube (166)

Tabung Boiler (163)

pemasangan baja (878)

Flensa Baja (680)

Yang lain (412)

Bagian Pelapis (9)

Detil Deskripsi produk

gasket:	Gasket Beralur Monel 400 dengan Lapisan Grafit yang Diperluas (EG).	Lembar Tabung Shell Redup:	Ø1170 mm x 63,5 mm (Nominal)
Kode Desain:	ASME Bagian VIII Div. 1, TEMA Kelas R / Perhitungan Teknis 14-8134	Jenis bundel:	Struktur bundel tabung bersirip
Bagian Tekanan:	ASME SB-127 / UNS N04400 (Monel 400), ASME SA-516 Gr. 70	Standar Nosel:	Flensa ANSI B16.5, Kopling NPT Kelas 150 / Kelas 6000
Menyoroti:	Penukar panas shell and tube Monel 400 , Penukar panas TEMA Tipe BEM , penukar panas tabung tetes

TEMA Tipe BEM 1108 Tabung Monel 400 Pipa Tetap Penukar Panas Shell and Tube

Unit ini adalah penukar panas shell and tube industripenukar panas (juga disebut sebagaipenukar panas team) yang dirancang sesuai dengan standar ASME Section VIII Div. 1 dan TEMA Kelas R. Tata letak internal mengintegrasikan bundel pipa bersirip 1108bundel pipa bersirip yang direkayasa untuk pemasangan di Kondensor Puncak Stabilizer Unit Distilasi Minyak Mentah (Nomor Tag. W-04A/B). Desain mekanis menangani lingkungan kondensasi korosif yang parah yang mengandung klorida air dan hidrokarbon asam

Spesifikasi Komponen & Material ASME

Nama Komponen	Ref. Gambar	Spesifikasi Material ASME	Dimensi & Parameter Teknis
Tubesheet	E2-1566	ASME SB-127 UNS N04400 (Monel 400)	OD Ø1170 mm, Ketebalan 63,5 mm, 8x Lubang Ulir M12
Rakitan Bundel	E1-9277	ASME SB-163 UNS N04400 (Monel 400)	bundel pipa bersirip 1108bundel pipa bersirip, Kedalaman Ekspansi 40,5/60,5 mm
Barel Shell	E1-9311	ASME SA-516 Gr. 70 + SB-127 Clad	Pelat Dasar Baja Karbon dengan Lapisan Cladding Internal Monel 400

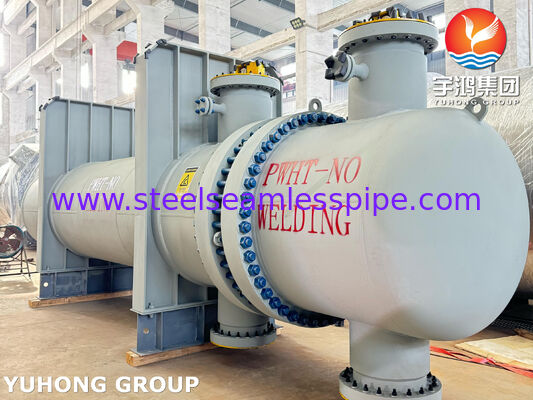

Saluran / Kepala	E1-9311	ASME SA-516 Gr. 70 + SB-127 Overlay	Saluran kepala dua jalur dengan Nozzle N1 (18"-150) & N2 (6"-150)
Gasket Segel	E1-9311 Catatan 2	Monel 400 / Grafit yang Diperluas	Inti Logam Bergerigi Monel 400 Padat dengan Lapisan Grafit Ganda
Flensa Nozzle	E1-9311	ASME SA-105 / SA-106 Gr. B / Monel 400	Koneksi Flensa N1-N4 ANSI B16.5; Kopling N5-N11 NPT 6000#

Spesifikasi Teknis & Rekayasa Proses

Prosedur Ekspansi Pipa Presisi:bundel pipa bersirip diamankan ke tubesheet Monel 400 menggunakan proses ekspansi torsi kedalaman ganda (Kedalaman Ekspansi pada 40,5 mm dan 60,5 mm). Tata letak lubang pipa sesuai dengan pola pitch segitiga/persegi 20,25 mm
Cladding & Metalurgi Tahan Korosi: Semua permukaan basah shell dan kepala penahan tekanan yang terpapar uap korosif menggunakan material padat atau clad ASME SB-127 UNS N04400 (Monel 400).
Distribusi Aliran & Penentuan Posisi Baffle: Terintegrasi dengan pelat perlindungan impak tugas berat dan pelat baffle transversal, menjaga jarak dukungan pipa yang seragam pada 750 mm dan 753 mm.

Spesifikasi Jaminan Kualitas & QA/QC

Pengujian Hidrostatik & Pneumatik: Uji tekanan sisi shell dan sisi pipa dilakukan secara independen sesuai dengan aturan ASME Section VIII Div. 1
Pemeriksaan Non-Destruktif (NDE): 100% Pengujian Radiografi (RT) diterapkan pada semua sambungan las butt penetrasi penuh; 100% Pengujian Penetran Cair (PT) diterapkan pada sambungan ekspansi/las tubesheet-ke-pipa
Pelapisan & Finishing Permukaan: Komponen baja karbon eksternal struktural menjalani Galvanisasi Celup Panas; aplikasi pelapisan akhir terdiri dari Grafit + AISI 316 / Power Graf 3 Premium finishing pelindung suhu tinggi

Spesifikasi Logistik & Pengiriman Internasional

Perangkat Pengangkat & Penanganan: dijadwalkan untuk dilepas dan disegel sumbat setelah pemasangan ke dalam shellpenukar panas.

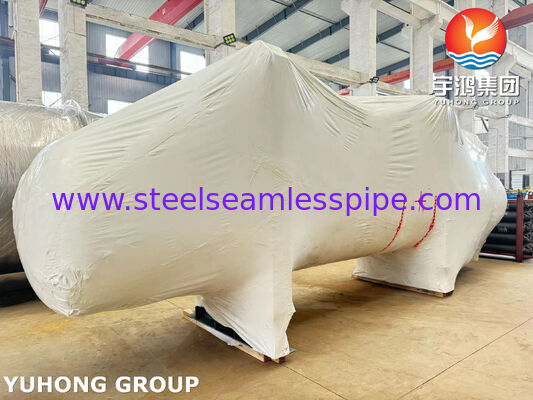

: Semua flensa permukaan terangkat ANSI B16.5 dan kopling NPT betina dilengkapi dengan pelat penutup tugas berat dan penutup penghambat karat untuk pengiriman laut dan transportasi ekspor.
