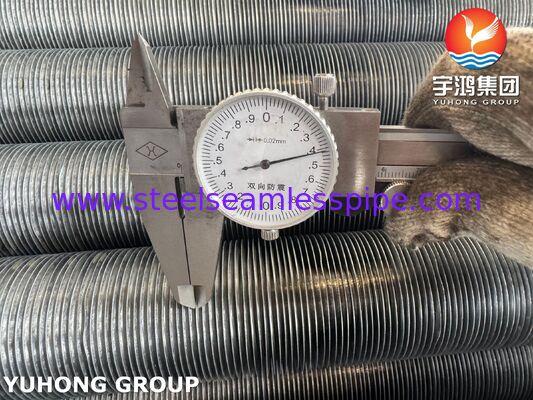

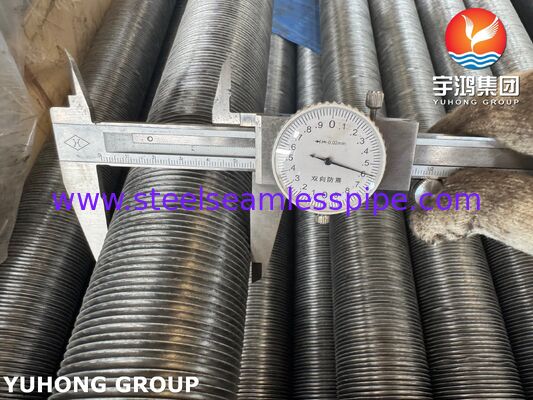

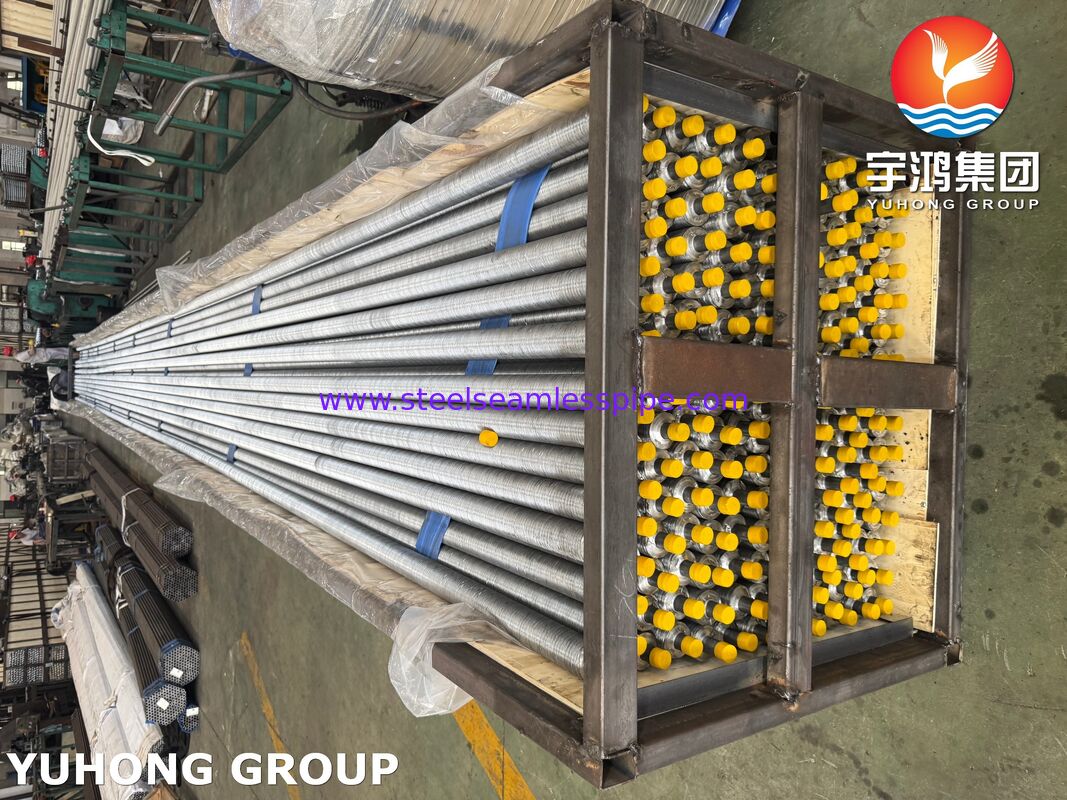

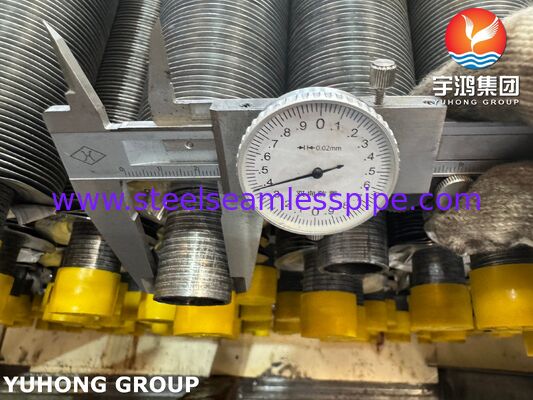

Tipe KL Fenned Tubes untuk Air-Cooled Heat Exchangers ASME SA179 Carbon Steel Tubes
Ringkasan Produk
Tipe KL Tubes Fined yang diproduksi dengan bahan ASME SA179adalah komponen transfer panas yang banyak digunakan yang dirancang untukpenukar panas dengan pendingin udara (ACHE), pendingin industri, kondensor dan peralatan penukar panas proses. Produk ini menggabungkan baja karbon rendah yang ditarik dingin tanpa jahitanTabung dasar ASME SA179dengan sirip kaki L aluminium yang terkunci secara mekanis pada permukaan tabung khusus yang bergelombang.
Proses fining KL menciptakan koneksi mekanis yang lebih kuat antara tabung dan sirip dibandingkan dengan tabung sirip tipe L konvensional.Permukaan tabung bergelombang meningkatkan tekanan kontak dan meningkatkan stabilitas sirip, membuat pipa berdaun KL cocok untuk aplikasi yang melibatkansiklus termal, getaran, dan operasi di luar ruangan secara terus menerus.
ASME SA179 KL tabung sirip biasanya dipilih untukkilang minyak, pabrik petrokimia, fasilitas gas alam, sistem pembangkit listrik, peralatan HVAC, dan unit pendingin industridi mana transfer panas sisi udara yang efisien dan kinerja jangka panjang yang dapat diandalkan diperlukan.
Fitur dan Manfaat Utama
Pengikatan sirip mekanik yang ditingkatkan
Desain sirip KL menggunakan:
- Penggerekan presisi pada permukaan tabung
- Pita sirip aluminium berbentuk L yang dibungkus heliks
- Penguncian mekanis antara kaki sirip dan tabung
Struktur ini memberikan ketahanan yang lebih baik terhadap kelonggaran sirip yang disebabkan oleh fluktuasi suhu dan getaran peralatan.
Efisiensi Transfer Panas Tinggi
Permukaan sirip yang diperpanjang meningkatkan area transfer panas eksternal, memungkinkan penukar panas yang didinginkan udara untuk mencapai kinerja termal yang lebih tinggi dengan mengurangi jejak peralatan.
Kemampuan membentuk yang sangat baik dari tabung ASME SA179
ASME SA179 tabung baja rendah karbon menawarkan:
- Duktilitas yang sangat baik untuk operasi fining
- Ketebalan dinding yang seragam
- Kekuatan mekanik yang handal
- Konduktivitas termal yang baik
- Kinerja stabil dalam layanan penukar panas
Solusi Transfer Panas yang Menghemat Biaya
Pipa ber sirip KL memberikan keseimbangan antara kinerja dan ekonomi, menjadikannya salah satu desain tabung sirip yang disukai untuk aplikasi pendingin udara suhu menengah.
Aplikasi Utama
ASME SA179 KL tabung sirip banyak digunakan dalam:
Air-dingin penukar panas (ACHE)
- Pendinginan udara kilang
- Mesin pendingin proses petrokimia
- Kompresor gas, pencuci setelah
- Sistem pendingin gas alam
- Unit pendingin proses kimia
Kondensator dan Penukar Panas
- Kondensator hidrokarbon
- Kondensator uap
- Mesin pendingin minyak
- Mesin penukar panas minyak pelumasan
- Bantal dan tabung penukar panas
Sistem pendingin industri
- Pendinginan bantu pembangkit listrik
- Unit kondensor HVAC
- Sistem pendingin
- Peralatan pemulihan panas limbah
Spesifikasi Umum dan Kisaran Ukuran
| Artikel |
Spesifikasi khas |
| Bahan tabung dasar |
ASME SA179 Baja karbon rendah tanpa jahitan yang ditarik dingin |
| Jenis sirip |
Tipe KL (Knurled L-Foot Wrapped Fin) |
| Bahan sirip |
Aluminium 1060 / Aluminium 1100 / Tembaga (opsional) |
| Diameter Luar Tabung |
12.7 mm 38.1 mm (1/2" 1-1/2") |
| Ketebalan dinding tabung |
1.0 mm 3.5 mm |
| Panjang tabung |
3,000 mm 18,000 mm |
| Tinggi sirip |
8 mm 19 mm |
| Ketebalan sirip |
0.25 mm 0.50 mm |
| Pin Pitch |
1.5 mm ️ 3.5 mm (sekitar 7 ️17 sirip/inci) |
| Suhu Layanan Maksimal |
Biasanya hingga 250 °C tergantung pada bahan sirip dan kondisi operasi |
Dimensi tabung sirip KL yang disesuaikan dapat diproduksi sesuai dengan gambar pelanggan, persyaratan desain termal, dan spesifikasi produsen penukar panas.
Komposisi kimia ASME SA179
ASME SA179 menentukan tabung baja karbon rendah yang ditarik dingin tanpa jahitan untuk penukar panas tabung, kondensator, dan peralatan transfer panas serupa.
Komposisi kimia yang khas:
| Elemen |
Persyaratan |
| Karbon (C) |
00,06 0.18% |
| Mangan (Mn) |
0.27 0.63% |
| Fosfor (P) |
≤ 0,035% |
| Sulfur (S) |
≤ 0,035% |
Komposisi karbon rendah yang terkontrol memberikan kemampuan pengolahan yang sangat baik, kinerja kerja dingin, dan ketahanan terhadap retakan selama proses fining KL.
ASME SA179 Sifat Mekanis
Persyaratan mekanis khas:
| Properti |
Persyaratan Minimal |
| Kekuatan tarik |
325 MPa |
| Kekuatan Hasil |
180 MPa |
| Perpanjangan |
35% |
| Kekerasan |
Maksimum 72 HRB |
Sifat mekanik ini memastikan bahwa tabung dapat menahan proses manufaktur dan mempertahankan keandalan struktural selama operasi penukar panas.
Proses Produksi
1. Inspeksi tabung mentah
Tabung tanpa jahitan ASME SA179 diperiksa untuk:
- Komposisi kimia
- Keakuratan diameter luar
- Ketebalan dinding
- Kondisi permukaan
- Kejujuran
2. tabung menggelegar
Permukaan luar tabung diproses secara mekanis dengan pola keriting untuk meningkatkan area ikatan antara tabung dan sirip.
3. Pin Winding
Sebuah pita sirip aluminium berbentuk L terus-menerus dibungkus di sekitar tabung yang bergelombang, membentuk koneksi mekanis yang erat.
4. Penekanan dan Kalibrasi Fin
Kaki sirip ditekan dengan kuat ke permukaan tabung untuk meningkatkan kualitas kontak dan efisiensi transfer panas.
5. Pemeriksaan Kualitas Akhir
Tabung dengan sirip KL selesai diperiksa untuk akurasi dimensi, kualitas lampiran sirip, dan kondisi permukaan.
Metode Pemeriksaan dan Uji
Untuk memastikan kepatuhan terhadap persyaratan ASME SA179 dan spesifikasi pelanggan, pipa berdaun KL menjalani inspeksi komprehensif:
Uji tabung dasar
- Analisis komposisi kimia dengan spektrometer emisi optik
- Pengujian kekuatan tarik
- Pengujian kekuatan output
- Pengujian elongasi
- Pengujian kekerasan
- Uji perataan
- Uji pembakaran
- Uji tekanan hidrostatik
- Pemeriksaan arus Eddy
- Uji ultrasonik (bila ditentukan)
Pengamatan pipa sirip KL selesai
- Pengukuran diameter tabung
- Verifikasi panjang tabung
- Pemeriksaan ketinggian sirip
- Pengukuran pitch sirip
- Pemeriksaan ketebalan sirip
- Pemeriksaan ikatan sirip
- Pemeriksaan tegak lurus
- Pemeriksaan permukaan visual
Dokumen Kualitas
Dokumen yang tersedia meliputi:
- Sertifikat bahan ASME SA179
- EN 10204 3.1 sertifikat inspeksi
- Laporan uji mekanik
- Laporan pengujian tidak merusak
- Catatan inspeksi dimensi
Industri yang dilayani
| Industri |
Peralatan Tipikal |
| Minyak & Gas |
Mesin pendingin udara, kondensator proses |
| Petrokimia |
Mesin pendingin gas, penukar hidrokarbon |
| Pengolahan Kimia |
Sistem pemulihan panas |
| Generasi Listrik |
Peralatan pendingin |
| HVAC & Pendingin |
Unit kondensasi |
| Manufaktur Industri |
Sistem pendinginan proses |
Mengapa memilih ASME SA179 KL Fined Tubes?
ASME SA179 KL tabung sirip memberikan solusi yang andal untuk aplikasi penukar panas udara yang membutuhkantransfer panas yang efisien, pemasangan sirip yang aman, dan operasi yang ekonomisKombinasi tabung baja karbon berkualitas tinggi dan sirip aluminium yang terkunci secara mekanis memberikan kinerja yang stabil di lingkungan industri yang menuntut.
Dengan kemampuan manufaktur yang sangat baik, kemampuan transfer panas yang terbukti, dan fleksibilitas aplikasi yang luas, tabung bergelombang KL tetap menjadi pilihan yang disukai bagi insinyur yang merancangpendingin udara, kondensor, dan sistem penukar panas industri.
