Tabung sirip tertanam untuk kondensor pendingin udara (GOST 550-2020 + AL1060)
Ringkasan Produk
Tabung sirip tertanam untuk kondensor pendingin udaraadalah komponen transfer panas berkinerja tinggi yang dirancang untuksistem kondensor pendingin udara (ACC)dan aplikasi pendingin industri skala besar.GOST 550-2020 tabung dasar baja karbon dikombinasikan dengan sirip tertanam aluminium AL1060, tabung-tabung ini memberikan konduktivitas termal yang sangat baik, kekuatan mekanik, dan ketahanan korosi jangka panjang.
Struktur sirip tertanam diproduksi dengan mengolah alur heliks ke permukaan luar tabung baja dan menanam sirip aluminium dengan kuat ke alur.Metode ikatan mekanis ini menciptakan sambungan sirip-ke-tabung yang tahan lama, memastikan transfer panas yang efisien bahkan di bawah getaran tinggi, siklus termal, dan kondisi operasi di luar ruangan.
Tabung sirip ini banyak digunakan dipembangkit listrik, fasilitas petrokimia, unit kilang, pabrik pengolahan gas alam dan sistem kondensasi uap industri, di mana kinerja penolakan panas yang dapat diandalkan dan umur panjang sangat penting.
Fitur dan Keuntungan Produk
1. Efisiensi Termal Tinggi
Pinus aluminium AL1060 memberikan konduktivitas termal yang sangat baik, secara signifikan meningkatkan area transfer panas eksternal dibandingkan dengan tabung telanjang.Luas permukaan yang lebih besar meningkatkan efisiensi transfer panas di sisi udara, memungkinkan desain kondensor yang kompak.
2Ikatan Mekanis yang Kuat Antara Pin dan Tabung
Proses pembuatan sirip tertanam menciptakan koneksi mekanis yang erat antara sirip aluminium dan tabung baja.dan operasi jangka panjang.
3. Tahan korosi luar yang sangat baik
Pinus aluminium secara alami membentuk lapisan protektif oksida, memberikan ketahanan terhadap korosi atmosfer.Tabung baja GOST 550-2020 menawarkan kemampuan bantalan tekanan yang dapat diandalkan untuk layanan kondensor.
4. Cocok untuk lingkungan industri yang keras
Tabung sirip tertanam sangat cocok untuk kondensator pendingin udara yang terkena:
- Suhu lingkungan yang tinggi
- Debu dan atmosfer industri
- Getaran terus menerus
- Perbedaan suhu yang besar
Proses Produksi
-
Persiapan tabung dasar
- GOST 550-2020 tabung baja karbon diperiksa dan permukaan dibersihkan.
- Dimensi tabung dan kualitas permukaan diverifikasi sebelum fining.
-
Pengolahan alur
- Lubang spiral dibuat dengan presisi pada permukaan luar tabung.
- kedalaman alur dan pitch dikendalikan untuk memastikan embedding sirip aluminium yang tepat.
-
Aluminium Fin Embedding
- Aliran aluminium AL1060 digulung ke dalam alur di bawah ketegangan terkontrol.
- Bahan tabung secara mekanis diperluas di sekitar akar sirip untuk mencapai ikatan yang aman.
-
Pengolahan Akhir
- Pemeriksaan dimensi
- Pemeriksaan kualitas permukaan
- Pengujian tekanan hidrolik
- Verifikasi kualitas akhir
Spesifikasi Umum
| Artikel |
Jangkauan Spesifikasi |
| Bahan tabung dasar |
GOST 550-2020 Baja Karbon |
| Bahan sirip |
AL1060 Aluminium |
| Tipe tabung |
Tabung baja tanpa jahitan |
| Jenis Pabrik |
Tabung sirip L-kaki yang tertanam / alur |
| Diameter Luar Tabung |
25.4 mm 76,2 mm |
| Ketebalan dinding tabung |
2.0 mm 8.0 mm |
| Panjang tabung |
3,000 mm 18,000 mm |
| Tinggi sirip |
8 mm 20 mm |
| Ketebalan sirip |
0.2 mm 0.5 mm |
| Pin Pitch |
2.0 mm 5.0 mm |
| Suhu operasi maksimum |
Hingga sekitar 300°C (tergantung pada kondisi desain) |
Dimensi yang disesuaikan tersedia sesuai dengan gambar pelanggan dan persyaratan desain kondensor.
Aplikasi Tipikal
Tabung sirip tertanam yang diproduksi denganGOST 550-2020 + bahan AL1060umum digunakan dalam:
- Kondensator pendingin udara (ACC)
- Sistem kondensor turbin uap
- Pembangkit listrik
- Unit pendingin proses petrokimia
- Sistem pemulihan panas kilang
- Fasilitas pengolahan gas alam
- Sistem pendingin industri
- Peralatan penukar panas skala besar
Metode Pemeriksaan & Uji
Untuk memastikan keandalan dan kepatuhan terhadap persyaratan penukar panas industri, tabung sirip tertanam menjalani prosedur inspeksi yang komprehensif.
1. Inspeksi bahan baku
- Verifikasi sertifikat bahan (MTC)
- Analisis komposisi kimia
- Pengujian sifat mekanik
- Pemeriksaan dimensi
2Uji tabung dasar
- Uji ultrasonik (UT)
- Pengujian arus eddy (ECT)
- Pengujian tekanan hidrolik
- Pemeriksaan permukaan visual
3. Fin Bond Quality Inspection Pemeriksaan kualitas
- Pemeriksaan ikatan sirip ke tabung

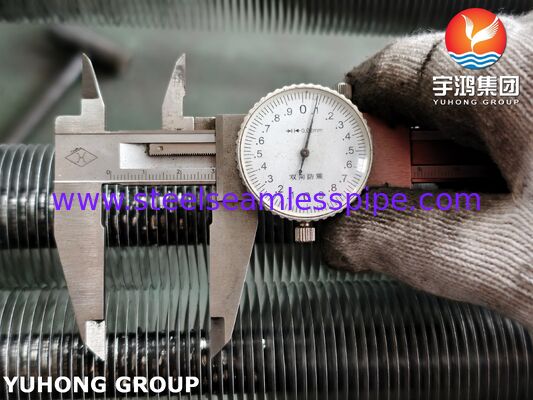

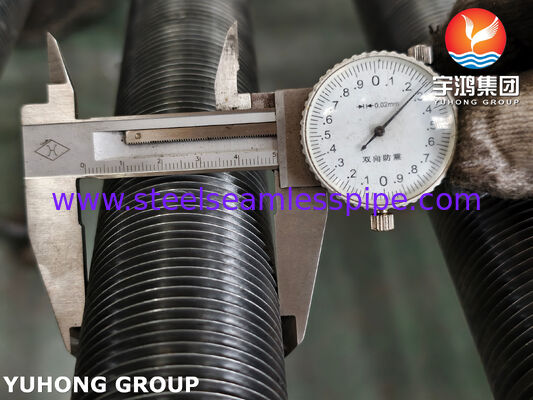

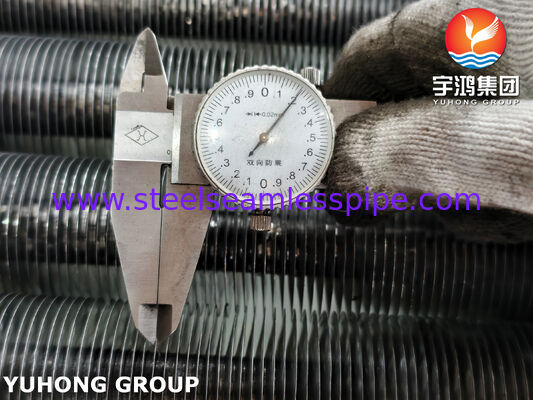

- Tinggi sirip dan pengukuran pitch
- Verifikasi kekuatan tarik
- Pemeriksaan cacat permukaan
4. Pemeriksaan akhir
- Pengukuran diameter luar
- Pemeriksaan ketebalan dinding
- Pemeriksaan keteraturan tabung
- Verifikasi panjang

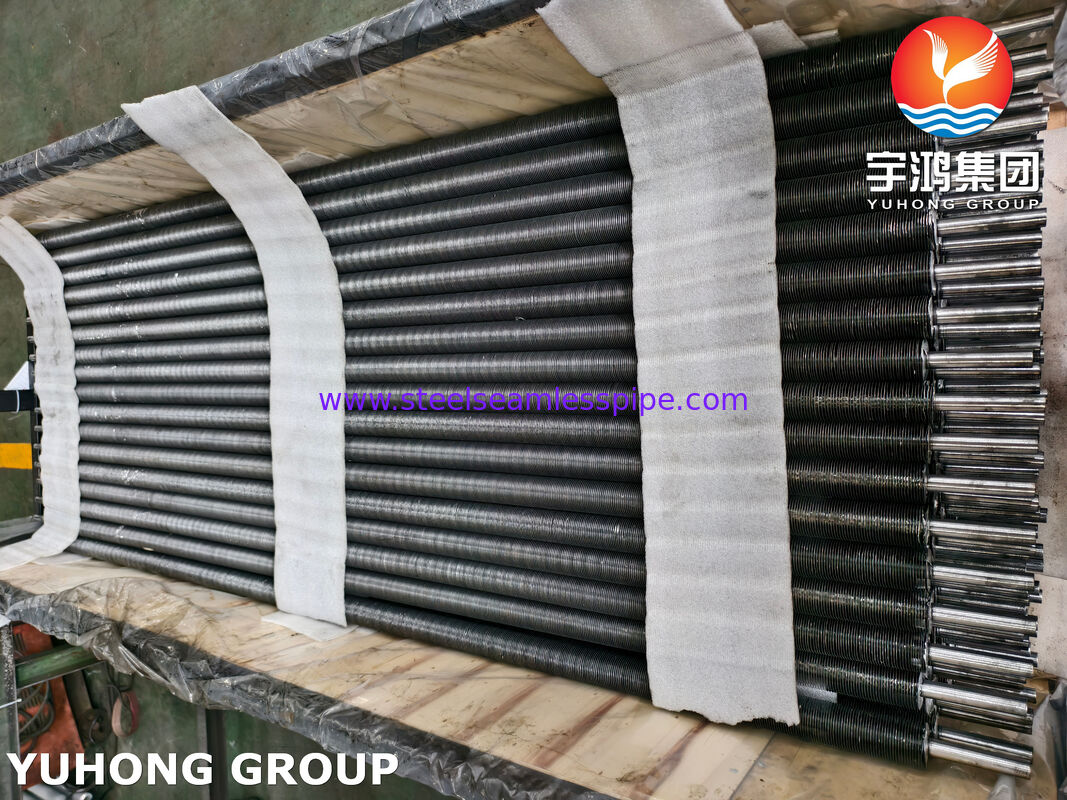

- Pemeriksaan kemasan
Komposisi Kimia
GOST 550-2020 Tabung dasar baja karbon (tipis)
| Elemen |
Kandungan Tipikal (%) |
| Karbon (C) |
≤ 0.25 |
| Silikon (Si) |
0.17 ¢ 0.37 |
| Mangan (Mn) |
0.35 ¢ 0.80 |
| Fosfor (P) |
≤ 0.035 |
| Sulfur (S) |
≤ 0.035 |
| Besi (Fe) |
Saldo |
Komposisi kimia dapat bervariasi sesuai dengan kelas baja GOST tertentu yang ditentukan oleh pelanggan.
AL1060 Bahan Aluminium Fin
| Elemen |
Kandungan Tipikal (%) |
| Aluminium (Al) |
≥ 99.60 |
| Silikon (Si) |
≤ 0.25 |
| Besi (Fe) |
≤ 0.35 |
| Tembaga (Cu) |
≤ 0.05 |
| Mangan (Mn) |
≤ 0.03 |
| Magnesium (Mg) |
≤ 0.03 |
| Zinc (Zn) |
≤ 0.05 |
Sifat Mekanis
GOST 550-2020 Pipa Baja (Tipikal)
| Properti |
Persyaratan |
| Kekuatan tarik |
370 500 MPa |
| Kekuatan Hasil |
≥ 215 MPa |
| Perpanjangan |
≥ 20% |
| Kekerasan |
Menurut persyaratan kelas yang berlaku |
AL1060 Bahan Aluminium Fin
| Properti |
Nilai Tipikal |
| Kekuatan tarik |
70 130 MPa |
| Kekuatan Hasil |
20 80 MPa |
| Perpanjangan |
≥ 20% |
| Kepadatan |
20,70 g/cm3 |
| Konduktivitas Termal |
Sekitar 230 W/m·K |
Mengapa Memilih Tabung Fin Tertanam Kami?
- Diproduksi sesuai dengan persyaratan industri penukar panas internasional
- Kinerja tabung baja GOST 550-2020 yang dapat diandalkan
- Pelitup aluminium AL1060 konduktivitas tinggi
- Ikatan mesin sirip-ke-tabung yang kuat
- Cocok untuk aplikasi kondensor pendingin udara kapasitas tinggi
- Pemeriksaan ketat selama pembuatan
- Ukuran khusus tersedia untuk kontraktor EPC dan produsen penukar panas OEM
