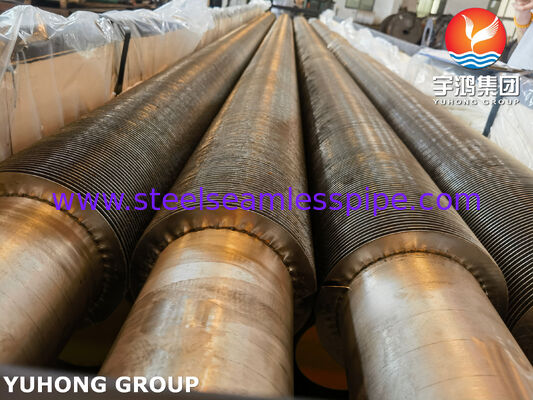

Tabung bergelombang bergelombang frekuensi tinggi untuk pemulihan panas limbah
Tabung dengan sirip las frekuensi tinggi yang terbuat dariASTM A269 TP321 stainless steeladalah komponen transfer panas canggih yang dirancang untuk menuntutSistem pemulihan panas limbah, boiler industri, pemanas api, penukar panas gas buang, dan peralatan pemulihan panas hemat energi.
Dengan menggunakan teknologi las resistansi frekuensi tinggi, sirip terus-menerus dilas ke permukaan tabung, menciptakan ikatan metalurgi yang kuat dengan efisiensi transfer panas yang sangat baik,stabilitas mekanik, dan ketahanan terhadap getaran dan siklus termal.
ASTM A269 TP321 adalah stainless steel austenit titanium-stabil yang memberikan ketahanan unggul terhadap korosi intergranular setelah paparan suhu tinggi.Hal ini membuat tabung sirip las frekuensi tinggi TP321 sangat cocok untuk aplikasi yang melibatkansuhu tinggi, gas asap korosif, dan operasi berkelanjutan jangka panjang.
Dibandingkan dengan tabung sirip luka konvensional, tabung sirip las frekuensi tinggi menawarkan kekuatan lampiran sirip yang lebih tinggi, kinerja termal yang lebih baik, dan masa pakai yang lebih lama,membuat mereka solusi yang disukai untukaplikasi pemulihan panas limbah industri dan penukar panas.
Fitur Utama ASTM A269 TP321 Tabung Pined High-Frequency Welded
1. Pengelasan sirip kekuatan tinggi
Proses pengelasan frekuensi tinggi menciptakan koneksi tahan lama antara sirip dan tabung dasar, meminimalkan resistensi termal dan mencegah sirip longgar akibat getaran atau ekspansi termal.
2. Kinerja yang sangat baik pada suhu tinggi
Baja tahan karat TP321 mempertahankan kekuatan mekanik yang baik dan ketahanan oksidasi pada suhu tinggi, membuatnya cocok untuk pemulihan gas buang dan sistem penukar panas suhu tinggi.
3. Resistensi Korosi Superior
Stabilisasi titanium TP321 mengurangi presipitasi karbida selama pengelasan dan layanan suhu tinggi, meningkatkan ketahanan terhadap korosi intergranular.
4. Pengembalian panas limbah yang efisien
Luas permukaan eksternal yang ditingkatkan oleh sirip las secara signifikan meningkatkan efisiensi transfer panas, memungkinkan pemulihan energi dari gas buang, sistem pembakaran,dan proses industri.
5. Umur Layanan yang Panjang
Kombinasi bahan tabung baja tahan karat dan konstruksi sirip las memberikan ketahanan yang sangat baik terhadap kelelahan termal, korosi, dan tekanan mekanis.
Aplikasi Tipikal
ASTM A269 TP321 tabung bergelombang berfrekuensi tinggi yang dilas banyak digunakan dalam:
- Unit pemulihan panas limbah (WHRU)
- Pemanas industri
- Bagian konveksi pemanas api
- Sistem pemulihan panas gas buang
- Peralatan pemulihan panas turbin gas
- Mesin penukar panas pengolahan dan petrokimia
- Pabrik pengolahan kimia
- Penukar panas bantu pembangkit listrik
- Pemanas udara suhu tinggi
Spesifikasi Standar
| Artikel |
Spesifikasi |
| Jenis Produk |
Tabung bergelendong berfrekuensi tinggi |
| Bahan tabung dasar |
ASTM A269 TP321 Baja tahan karat |
| Proses Produksi |
Pengelasan Resistensi Frekuensi Tinggi |
| Standar tabung |
ASTM A269 |
| Tipe tabung |
Tabung stainless steel tanpa jahitan / las |
| Bahan sirip |
TP321 / TP304 / Customized |
| Jenis sirip |
sirip padat atau sirip bergerigi |
| Pengolahan Permukaan |
Penggorengan, Passifikasi, Polishing (Fleksibel) |
| Panjang |
Hingga 18.000 mm (Disediakan disesuaikan) |
Jangkauan Ukuran Umum
Dimensi berikut umumnya diproduksi untuk aplikasi pemulihan panas limbah:
Dimensi tabung dasar
| Diameter luar |
Ketebalan dinding |
| 12.7 mm |
10,02 mm |
| 15.88 mm |
10,022,5 mm |
| 19.05 mm |
1.2·3.0 mm |
| 25.4 mm |
1.5 ∙ 3,5 mm |
| 31.75 mm |
1.5 ∙4.0 mm |
| 38.1 mm |
2.0 ∙ 5,0 mm |
| 50.8 mm |
2.5 ∙ 6.0 mm |
| 63.5 mm |
3.0 ∙ 6.5 mm |
(Dimensi khusus tersedia sesuai dengan persyaratan desain penukar panas.)
Spesifikasi sirip khas
| Parameter |
Jangkauan standar |
| Tinggi sirip |
8 ̊30 mm |
| Ketebalan sirip |
0.3 ∙ 1.0 mm |
| Pin Pitch |
2.5·8 sirip/inci |
| Jenis sirip |
Padat / Serrated |
| Pengaturan sirip |
Single Start / Multiple Start |
| Panjang tabung maksimum |
Hingga 18 m |
Proses Produksi
Proses produksi meliputi:
- Pemeriksaan bahan baku
- Verifikasi kualitas baja tahan karat
- Pemeriksaan dimensi
- Verifikasi komposisi kimia
- Persiapan tabung
- Pembersihan permukaan
- Penghapusan lapisan oksida dan kontaminan
- Pengelasan frekuensi tinggi
- Pengelasan terus menerus sirip ke permukaan tabung
- Kontrol yang tepat dari arus dan kecepatan las
- Pembentukan sirip dan kalibrasi
- Memastikan jarak dan tinggi sirip yang seragam
- Pemeriksaan akhir
- Pengujian kualitas las
- Verifikasi dimensi
- Pengujian tekanan
Metode Pemeriksaan dan Uji
Untuk memastikan kinerja yang dapat diandalkan dalam sistem pemulihan panas limbah, tabung dengan sirip las frekuensi tinggi TP321 menjalani inspeksi kualitas yang ketat:

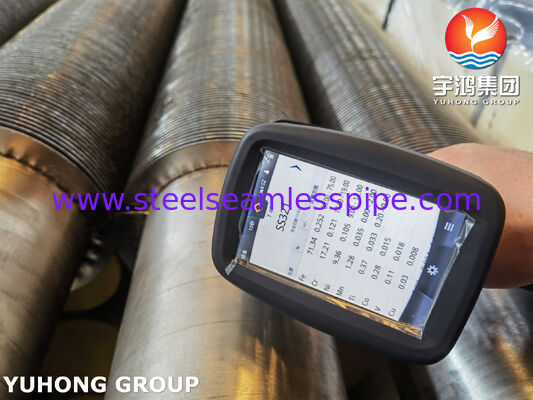

Uji komposisi kimia
Dilakukan dengan menggunakan spektroskopi emisi optik (OES) atau metode yang setara untuk memverifikasi komposisi paduan.
Pengujian Mekanis
Termasuk:
- Pengujian ketegangan
- Pengujian kekuatan output
- Pengujian elongasi
- Pengujian kekerasan

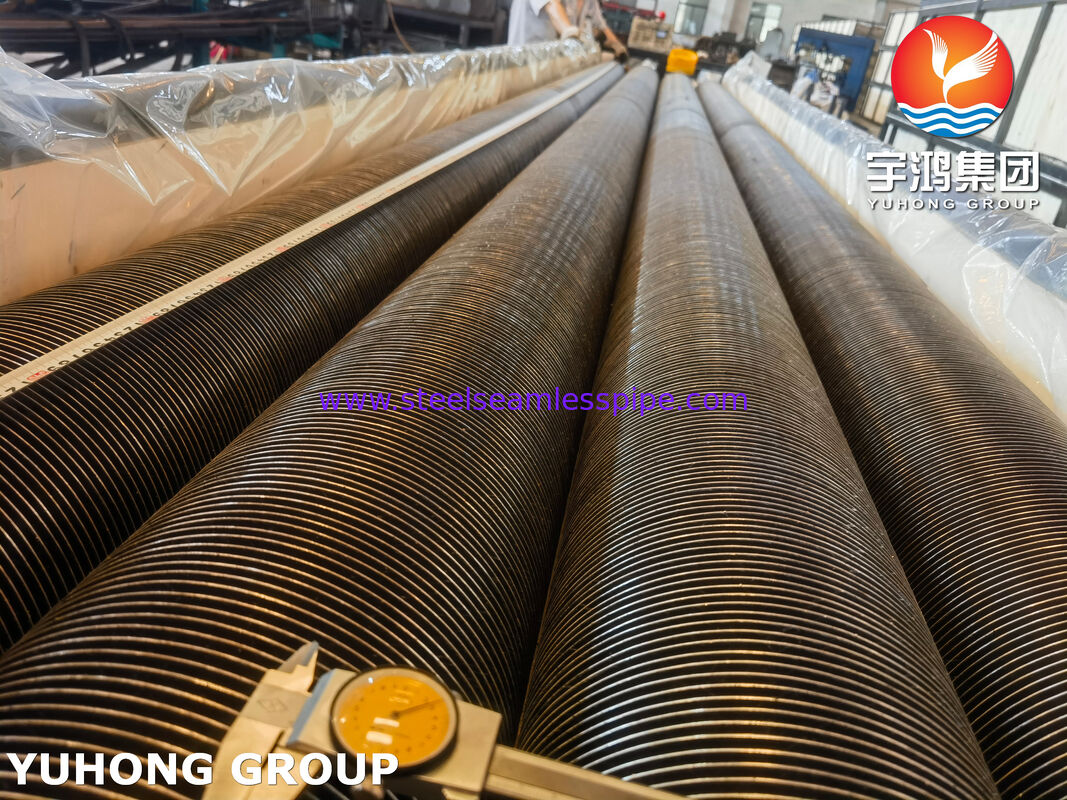

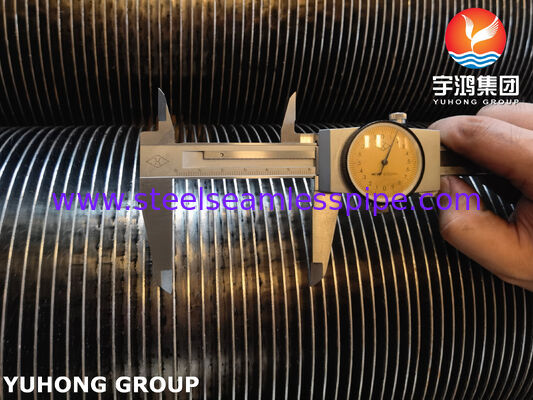

Pemeriksaan Dimensi
Parameter yang diperiksa meliputi:
- Diameter luar tabung
- Ketebalan dinding
- Tinggi sirip
- Jarak sirip
- Ketebalan sirip
- Panjang keseluruhan
- Kejujuran
Inspeksi Kualitas Las
Termasuk:
- Pemeriksaan visual
- Pemeriksaan penetrasi las
- Pengujian kekuatan lampiran sirip
- Pemeriksaan makro jika diperlukan
Pengujian Non-Destructive (NDT)
Metode pengujian yang tersedia:
- Pengujian arus Eddy
- Pengujian ultrasonik
- Pengujian hidrostatik
- Pengujian pneumatik (jika diperlukan)
Pemeriksaan permukaan
Termasuk:
- Pemeriksaan permukaan
- Pemeriksaan korosi dan oksidasi
- Verifikasi pasivasi
Komposisi kimia ASTM A269 TP321 (%)
| Elemen |
Maksimal / Jangkauan |
| Karbon (C) |
≤ 0.08 |
| Silikon (Si) |
≤ 1.00 |
| Mangan (Mn) |
≤ 2.00 |
| Fosfor (P) |
≤ 0.045 |
| Sulfur (S) |
≤ 0.030 |
| Besi (Cr) |
17.0 ¢ 19.0 |
| Nikel (Ni) |
9.0 ¢ 12.0 |
| Titanium (Ti) |
5 × C min 0.70 |
| Besi (Fe) |
Saldo |
ASTM A269 TP321 Sifat Mekanis
| Properti |
Persyaratan |
| Kekuatan tarik |
≥515 MPa |
| Kekuatan Hasil (0,2% Offset) |
≥205 MPa |
| Perpanjangan |
≥ 35% |
| Kekerasan (Tipikal) |
≤ HRB 90 |
| Kepadatan |
Sekitar 7,9 g/cm3 |
Keuntungan dalam Sistem Pemulihan Panas Limbah
ASTM A269 TP321 tabung dengan sirip las frekuensi tinggi menyediakan:
- Efisiensi pemulihan panas yang lebih tinggi
- Mengurangi konsumsi bahan bakar
- Meningkatkan pemanfaatan energi
- Ketahanan yang kuat terhadap kejutan termal
- Operasi yang dapat diandalkan pada suhu tinggi
- Pengurangan persyaratan pemeliharaan
- Masa kerja penukar panas yang diperpanjang
Keuntungan ini membuat mereka pilihan yang efektif bagi industri yang mencari peningkatan efisiensi energi dan biaya operasi yang lebih rendah.
Mengapa memilih ASTM A269 TP321 High-Frequency Welded Fined Tubes kami?
Kami memproduksi tabung bergelombang las sesuai dengan standar internasional dengan kontrol ketat:
- Pelacakan bahan baku
- Kualitas pengelasan
- Keakuratan geometri sirip
- Kinerja mekanik
- Kondisi permukaan
- Prosedur inspeksi akhir
Solusi yang disesuaikan tersedia untuk desain pemulihan panas limbah yang berbeda, termasuk sistem knalpot suhu tinggi, boiler industri, dan peralatan pemulihan panas kilang.
