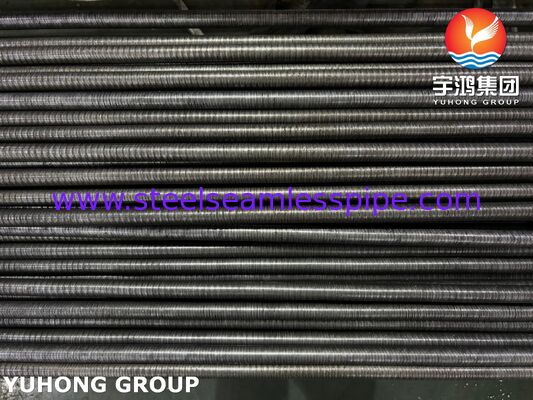

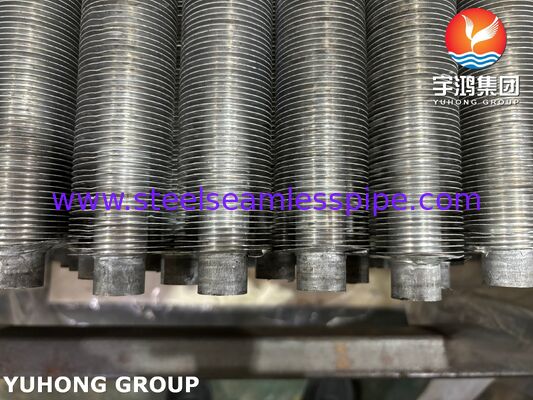

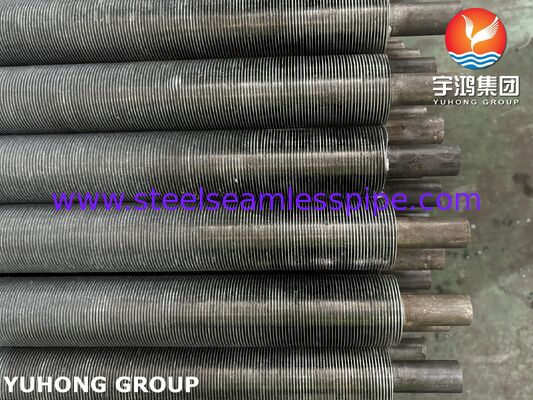

Tabung Fined yang diekstrusi untuk kondensator yang didinginkan dengan udara (ASTM A192 + Aluminium 1060)
Ringkasan Produk
Tabung sirip yang diekstrusi untuk kondensator pendingin udaraadalah komponen transfer panas efisiensi tinggi yang dirancang untuk aplikasi pendinginan yang menuntut di mana kinerja termal yang dapat diandalkan, ketahanan korosi, dan umur layanan yang panjang diperlukan.Dibuat dengan kualitas tinggiTabung dasar baja karbon ASTM A192danBahan sirip luar aluminium 1060, tabung ini memberikan kemampuan pertukaran panas yang sangat baik untukKondensator pendingin udara (ACC), sistem pendinginan pembangkit listrik, fasilitas petrokimia, unit kilang, dan peralatan industri pemulihan panas.
Proses manufaktur ekstrusi membentuk struktur sirip aluminium integral di sekitar tabung baja, menciptakan ikatan mekanis yang kuat antara sirip dan tabung.Dibandingkan dengan tabung sirip tradisional yang dibungkus atau dilas, tabung sirip yang diekstrusi menawarkan stabilitas kontak yang lebih baik, perlindungan korosi yang ditingkatkan, dan ketahanan yang lebih baik terhadap getaran dan siklus termal.
Kombinasi tabung baja karbon ASTM A192 dan sirip Aluminium 1060 memberikan keseimbangan kekuatan mekanik, konduktivitas termal, dan operasi yang ekonomis,membuat mereka banyak digunakan dalam sistem penukar panas yang didinginkan udara skala besar.
Fitur dan Manfaat Utama
1. Struktur sirip ekstrusi integral
Pin alumunium secara mekanis ditekan ke permukaan luar tabung baja, memastikan:
- Tekanan kontak sirip ke tabung yang tinggi
- Pengurangan ketahanan kontak termal
- Efisiensi transfer panas jangka panjang
- Ketahanan yang sangat baik terhadap getaran dan ekspansi termal
2. Perlindungan Korosi yang sangat baik
Selama ekstrusi, aluminium membentuk lapisan pelindung berkelanjutan di sekitar permukaan tabung,membantu melindungi tabung baja karbon dari korosi atmosfer dan meningkatkan keandalan layanan di instalasi luar ruangan.
3. Kinerja Transfer Panas Tinggi
Aluminium 1060 memberikan konduktivitas termal yang sangat baik, memungkinkan disipasi panas yang efisien dalam kondensator yang didinginkan udara sambil mempertahankan konstruksi ringan.
4. Cocok untuk lingkungan operasi yang keras
Tabung dengan sirip yang diekstrusi umumnya digunakan dalam:
- Pembangkit listrik
- Fasilitas pengolahan minyak & gas
- Pabrik pengolahan
- Pabrik petrokimia
- Stasiun kompresi gas alam
- Sistem pendingin industri besar
Aplikasi Tipikal
Kondensator dengan pendingin udara (ACC)
Tabung dengan sirip ekstrusi banyak digunakan dalam sistem ACC untuk:
- Kondensasi uap di pembangkit listrik tenaga panas
- Sistem pemulihan panas limbah
- Pendinginan proses industri
- Pembangkit listrik siklus gabungan
Penukar Panas
Cocok untuk:
- Mesin penukar panas kerucut dan tabung
- Paket kondensor
- Modul pendingin
- Pendinginan udara proses
Industri Energi dan Petrokimia
Aplikasi umum meliputi:
- Kondensator uap knalpot turbin
- Sistem pendinginan kilang
- Kondensator proses kimia
- Unit pendingin kompresi gas
Spesifikasi Standar
| Artikel |
Spesifikasi |
| Nama produk |
Tabung Fined yang Diekstrusi |
| Aplikasi |
Kondensator pendingin udara / penukar panas pendingin udara |
| Bahan tabung dasar |
ASTM A192 Baja Karbon |
| Bahan sirip |
Aluminium 1060 |
| Metode Produksi |
Aluminium extrusion forming |
| Tipe tabung |
Tabung baja karbon tanpa jahitan |
| Jenis sirip |
Pin alumunium ekstrusi integral |
| Kondisi permukaan |
Akhir pabrik / perawatan khusus |
| Panjang standar |
6,000 mm / 12,000 mm (panjang khusus tersedia) |
Jangkauan Ukuran Umum
Dimensi berikut umumnya diproduksi untuk aplikasi kondensor pendingin udara:
Dimensi tabung dasar
| Parameter |
Jangkauan Tipikal |
| Diameter luar |
19.05 mm 38.10 mm |
| Ketebalan dinding |
1.65 mm 3.50 mm |
| Panjang tabung |
3,000 mm 15,000 mm |
Ukuran yang umum termasuk:
- 25.4 × 2,11 mm
- 310,75 × 2,11 mm
- 38.1 × 2,77 mm
Dimensi sirip yang diekstrusi
| Parameter |
Jangkauan Tipikal |
| Diameter luar sirip |
40 mm ️ 80 mm |
| Tinggi sirip |
8 mm 22 mm |
| Ketebalan sirip |
0.3 mm 0.6 mm |
| Ketumpatan sirip |
394 630 sirip/meter |
(Dimensi khusus dapat diproduksi sesuai dengan gambar pelanggan dan persyaratan desain termal.)
Spesifikasi bahan
Tabung dasar baja karbon ASTM A192
ASTM A192 adalah spesifikasi boiler baja karbon dan tabung penukar panas tanpa jahitan yang banyak digunakan untuk aplikasi transfer panas suhu dan tekanan tinggi.
Komposisi Kimia (Tipikal)
| Elemen |
Maksimal / Kebutuhan |
| Karbon (C) |
≤ 0,06 ∼ 0,18% |
| Mangan (Mn) |
0.27 ∙ 0,63% |
| Fosfor (P) |
≤ 0,035% |
| Sulfur (S) |
≤ 0,035% |
| Silikon (Si) |
≤ 0,25% |
Sifat Mekanis Tabung ASTM A192
| Properti |
Persyaratan |
| Kekuatan tarik |
≥325 MPa |
| Kekuatan Hasil |
≥ 180 MPa |
| Perpanjangan |
≥ 35% |
Aluminium 1060 bahan sirip
Aluminium 1060 adalah paduan aluminium murni secara komersial dengan konduktivitas termal yang sangat baik dan ketahanan korosi.
Komposisi Kimia (Tipikal)
| Elemen |
Isi |
| Aluminium (Al) |
≥ 99,60% |
| Silikon (Si) |
≤ 0,25% |
| Besi (Fe) |
≤ 0,35% |
| Tembaga (Cu) |
≤ 0,05% |
| Mangan (Mn) |
≤ 0,03% |
| Magnesium (Mg) |
≤ 0,03% |
| Zinc (Zn) |
≤ 0,05% |
Sifat Mekanis Aluminium 1060
| Properti |
Nilai Tipikal |
| Kekuatan tarik |
75-135 MPa |
| Kekuatan Hasil |
20 ‰ 95 MPa |
| Perpanjangan |
20? 45% |
| Konduktivitas Termal |
Sekitar 230 W/m·K |
Proses Produksi
Proses produksi meliputi:
- Persediaan tabung tanpa jahitan ASTM A192
- Pembersihan permukaan
- Pemeriksaan dimensi
- Aluminium extrusion forming
- Pemasangan sleeve aluminium
- Proses ekstrusi dingin
- Pembentukan sirip integral
- Pembentukan sirip dan kalibrasi
- Kontrol ketinggian sirip
- Pengaturan pitch sirip
- Perbaikan permukaan
- Pemeriksaan akhir
- Verifikasi dimensi
- Pengujian tekanan
- Kontrol kualitas kinerja
Metode Pemeriksaan dan Uji
Untuk memastikan operasi yang dapat diandalkan dalam sistem kondensor yang didinginkan dengan udara, tabung dengan sirip ekstrusi menjalani pemeriksaan kualitas yang ketat.
Pemeriksaan tabung dasar
Analisis Kimia
- Spektroskopi emisi optik (OES)
- Verifikasi sesuai dengan persyaratan ASTM A192
Pemeriksaan Dimensi
- Pengukuran diameter luar
- Pemeriksaan ketebalan dinding
- Verifikasi panjang
- Pemeriksaan lurus
Pengujian Mekanis
Termasuk:
- Uji tarik
- Verifikasi kekuatan output
- Uji perpanjangan
- Pengujian kekerasan
Pengujian Non-Destructive (NDT)
Metode umum:
- Pengujian arus Eddy
- Pengujian ultrasonik
- Pengujian tekanan hidrostatik
Pemeriksaan tabung bergelombang selesai
Pemeriksaan Kualitas
Parameter yang diperiksa meliputi:
- Tinggi sirip
- Ketebalan sirip
- Jarak sirip
- Diameter sirip
- Kondisi permukaan sirip
Pengujian Integritas Obligasi
Dilakukan untuk memverifikasi:
- Kekuatan ikatan mekanis sirip tabung
- Keandalan kontak
- Ketahanan terhadap siklus ekspansi termal
Pengujian Tekanan
Pengujian hidrostatik atau pneumatik dapat dilakukan sesuai dengan spesifikasi pelanggan dan persyaratan proyek.
Mengapa memilih ASTM A192 + Aluminium 1060 Extruded Fined Tubes?
- Efisiensi termal tinggi untuk aplikasi kondensor yang didinginkan udara
- Ikatan mekanis yang kuat antara tabung dan sirip
- Aluminium tahan korosi yang sangat baik
- Konstruksi penukar panas ringan
- Kehidupan operasi yang panjang dalam kondisi luar ruangan
- Cocok untuk sistem pendingin industri bervolume tinggi
