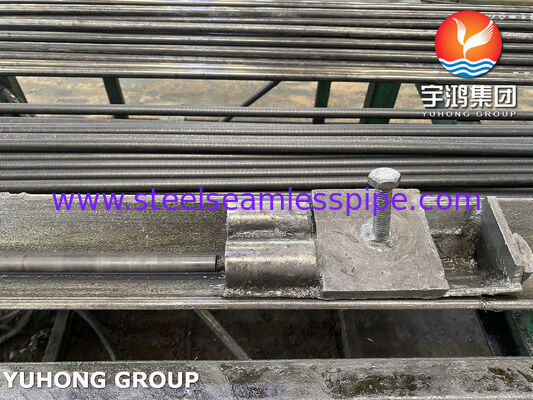

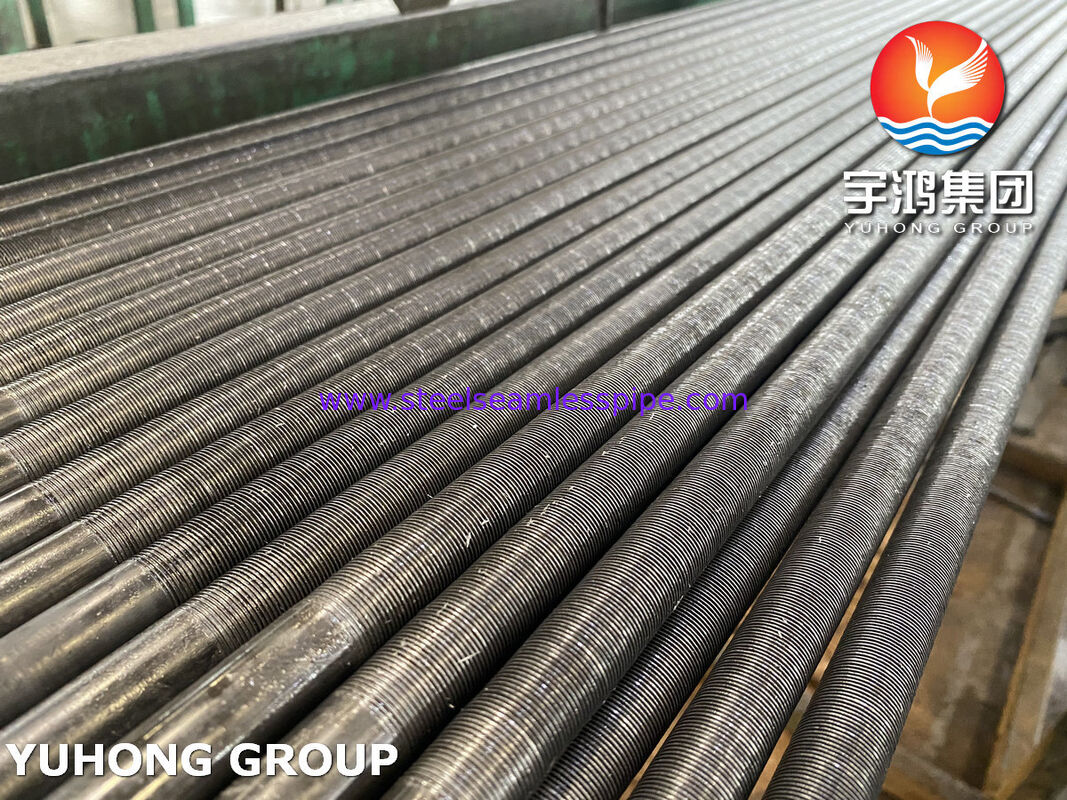

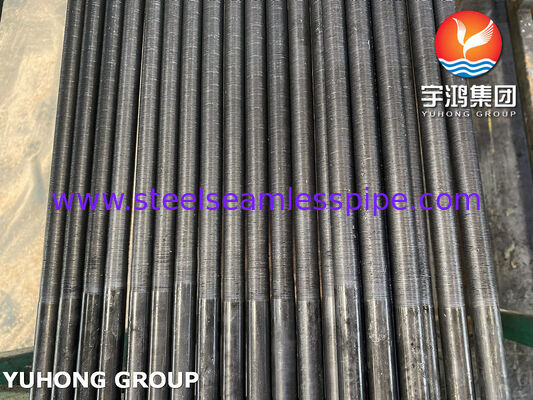

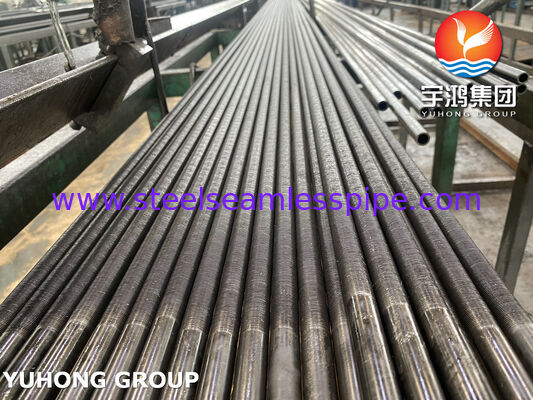

Tabung dengan sirip rendah untuk kondensator ASTM A179 tabung sirip rendah baja karbon
Ringkasan Produk
ASTM A179 Tabung-tabung dengan sirip rendah untuk kondensatoradalah tabung transfer panas yang dirancang khusus untuk meningkatkan efisiensi termal dalam kondensator shell-and-tube, evaporator, dan sistem penukar panas kompak lainnya.Dibuat dari bahan berkualitas tinggiASTM A179 tabung baja karbon rendah yang ditarik dingin tanpa jahitan, tabung ini memiliki struktur sirip integral yang terbentuk pada permukaan luar tabung,secara signifikan memperluas area transfer panas sambil mempertahankan kekuatan mekanik yang sangat baik dan ketahanan tekanan.
Dibandingkan dengan tabung halus konvensional, tabung dengan sirip rendah memberikan area permukaan eksternal yang lebih besar, peningkatan turbulensi cairan,dan peningkatan kinerja pertukaran panas tanpa meningkatkan ukuran peralatan secara signifikan. Mereka banyak digunakan dalamKondensator uap, kondensator pendingin, penukar panas pembangkit listrik, sistem HVAC dan peralatan pendingin proses industri.
Tabung ASTM A179 kami diproduksi di bawah prosedur kontrol kualitas yang ketat untuk memastikan akurasi dimensi, kinerja yang andal,dan umur panjang dalam aplikasi transfer panas yang menuntut.
ASTM A179 Fitur Manufaktur Tabung Fin Low
1. Desain Integrated Low-Fin
Sirip dibentuk secara mekanis langsung dari dinding tabung induk, menciptakan ikatan metalurgi yang kuat antara tabung dan sirip.Konstruksi integral ini menghilangkan risiko kelonggaran sirip atau resistensi kontak yang ditemukan dalam desain sirip yang melekat di luar.
Keuntungan utama meliputi:
- Peningkatan luas permukaan transfer panas
- Peningkatan efisiensi kondensor
- Ketahanan terhadap getaran dan siklus termal yang lebih baik
- Desain penukar panas kompak
- Mengurangi biaya operasi dan pemeliharaan
2. ASTM A179 Base tabung baja karbon
ASTM A179 menentukan tabung baja karbon rendah yang ditarik dingin tanpa jahitan yang biasa digunakan untuk penukar panas dan kondensator.
- Konduktivitas termal yang sangat baik
- Kemampuan las yang baik
- Sifat mekanik yang stabil
- Kinerja yang dapat diandalkan dalam kondisi suhu dan tekanan sedang
Spesifikasi Umum ASTM A179 Low-Fined Tubes
| Artikel |
Spesifikasi |
| Jenis Produk |
Tabung dengan sirip rendah integral |
| Bahan dasar |
ASTM A179 / ASME SA179 Baja Karbon |
| Proses Produksi |
Goresan dingin tanpa jahitan + penggulung sirip integral |
| Aplikasi |
Kondensator, penukar panas, penguap |
| Tipe tabung |
Tanpa jahitan |
| Jenis sirip |
Sikat Integral Tinggi Rendah |
| Kondisi permukaan |
Annealed / Pickled / Bright Finish |
| Panjang |
Biasanya 3 ′′ 12 m atau disesuaikan |
| Standar |
ASTM A179 / ASME SA179 |
Jangkauan Ukuran Umum
Tabung ASTM A179 dengan sirip rendah dapat diproduksi sesuai dengan desain penukar panas pelanggan.
Tabung Di Luar Jangkauan Diameter
- 12.7 mm (1/2")
- 15.88 mm (5/8")
- 19.05 mm (3/4")
- 22.0 mm
- 25.4 mm (1")
- 31.75 mm (1-1/4")
Jangkauan Ketebalan Tembok Tabung
- 1.0 mm
- 1.2 mm
- 1.5 mm
- 1.65 mm
- 2.0 mm
- 2.5 mm
Parameter sirip khas
| Parameter |
Jangkauan Tipikal |
| Tinggi sirip |
0.8 ∙ 2.5 mm |
| Ketumpatan sirip |
16 ̊40 sirip/inci |
| Pin Pitch |
0.6 ∼1.6 mm |
| Ketebalan sirip |
0.15 ∙ 0,35 mm |
| Peningkatan Diameter sirip |
Sekitar 1,2×1,6 kali tabung OD |
Dimensi yang disesuaikan tersedia berdasarkan persyaratan desain termal kondensor.
Komposisi kimia dari bahan ASTM A179
Persyaratan kimia khas menurut ASTM A179:
| Elemen |
Komposisi (%) |
| Karbon (C) |
0.06 ¢0.18 |
| Mangan (Mn) |
0.27 ¢ 0.63 |
| Fosfor (P) |
≤ 0.035 |
| Sulfur (S) |
≤ 0.035 |
Kandungan karbon rendah yang terkontrol memberikan fleksibilitas yang sangat baik dan kemampuan pembentukan dingin, membuat ASTM A179 cocok untuk pembuatan sirip integral.
Sifat Mekanis Tabung ASTM A179 Finning Rendah
| Properti |
Persyaratan |
| Kekuatan tarik |
≥ 325 MPa |
| Kekuatan Hasil |
≥ 180 MPa |
| Perpanjangan |
≥ 35% |
Sifat mekanik memastikan tabung dapat menahan:
- Ekspansi selama pembuatan penukar panas
- Tekanan termal yang disebabkan oleh perubahan suhu
- Operasi tekanan internal
- Penanganan mekanis selama pemasangan
Metode Pemeriksaan dan Uji
Untuk menjamin keandalan produk, tabung ASTM A179 dengan sirip rendah menjalani pemeriksaan dan pengujian yang komprehensif.
1. Analisis Kimia
Setiap batch produksi dianalisis menggunakan:
- Optical Emission Spectrometer (OES)
- Verifikasi komposisi kimia
Hal ini memastikan kepatuhan terhadap persyaratan ASTM A179.
2. Inspeksi Dimensi
Pemeriksaan meliputi:
- Pengukuran diameter luar
- Pengukuran ketebalan dinding
- Pemeriksaan ketinggian sirip
- Pengukuran pitch sirip
- Verifikasi panjang tabung
- Pemeriksaan lurus
Peralatan pengukuran canggih memastikan ukuran permukaan transfer panas yang akurat.
3. Pengujian mekanik
Uji mekanik meliputi:
Uji ketegangan
Memverifikasi:
- Kekuatan tarik
- Kekuatan hasil
- Kinerja elongasi
Tes Kekerasan
Memastikan kondisi material yang tepat dan konsistensi manufaktur.
4Pengujian Non-Destructive (NDT)
Metode pengujian yang tersedia meliputi:
Pengujian Eddy Current (ECT)
Mendeteksi:
- Cacat permukaan
- Celah
- Pelanggaran materi
Uji Ultrasonik (UT)
Cek:
- Cacat internal
- Keseragaman ketebalan dinding
Uji hidrostatik
Mengkonfirmasi:
- Resistensi tekanan
- Integritas tabung
- Pencegahan kebocoran
5. Permukaan dan Pemeriksaan Visual
Setiap tabung diperiksa untuk:
- Deformasi sirip
- Goresan permukaan
- Oksidasi
- Cacat manufaktur
- Persyaratan kebersihan
Aplikasi dari ASTM A179 Low-Fined Tubes
ASTM A179 low-fined condenser tubes banyak digunakan di:
Kondensator uap
Digunakan dalam:
- Sistem pembangkit listrik
- Unit pemulihan uap industri
- Pabrik pengolahan
Kondensator pendingin
Cocok untuk:
- Mesin pendingin
- Sistem pendingin HVAC
- Peralatan pendingin
Penukar Panas Kerang dan Tabung
Digunakan untuk:
- Pengolahan kimia
- Sistem petrokimia
- Aplikasi pendinginan industri
Evaporator dan peralatan transfer panas proses
Menyediakan efisiensi transfer panas yang ditingkatkan dalam desain kompak.
Keuntungan dari ASTM A179 Low-Fined Tubes
- Kapasitas transfer panas yang lebih tinggi dibandingkan dengan tabung halus
- Pengurangan ukuran exchanger dan konsumsi bahan
- Konduktivitas termal yang sangat baik dari tabung ke sirip
- Kinerja mekanik yang dapat diandalkan
- Cocok untuk produksi kondensor bervolume besar
- Solusi baja karbon yang hemat biaya
- Kompatibel dengan desain penukar panas cangkang dan tabung standar
Mengapa Memilih ASTM A179 Low-Fined Tubes Kami
Kami memproduksi tabung sirip rendah dengan kontrol ketat atas:
- Kualitas bahan baku
- Ukuran tabung
- Keakuratan geometri sirip
- Penutup permukaan
- Kinerja mekanik
- Prosedur pengujian tidak merusak
Tabung sirip rendah ASTM A179 kami menyediakan solusi transfer panas yang efisien dan ekonomis untuk produsen kondensor, kontraktor EPC, dan pemasok penukar panas industri di seluruh dunia.
