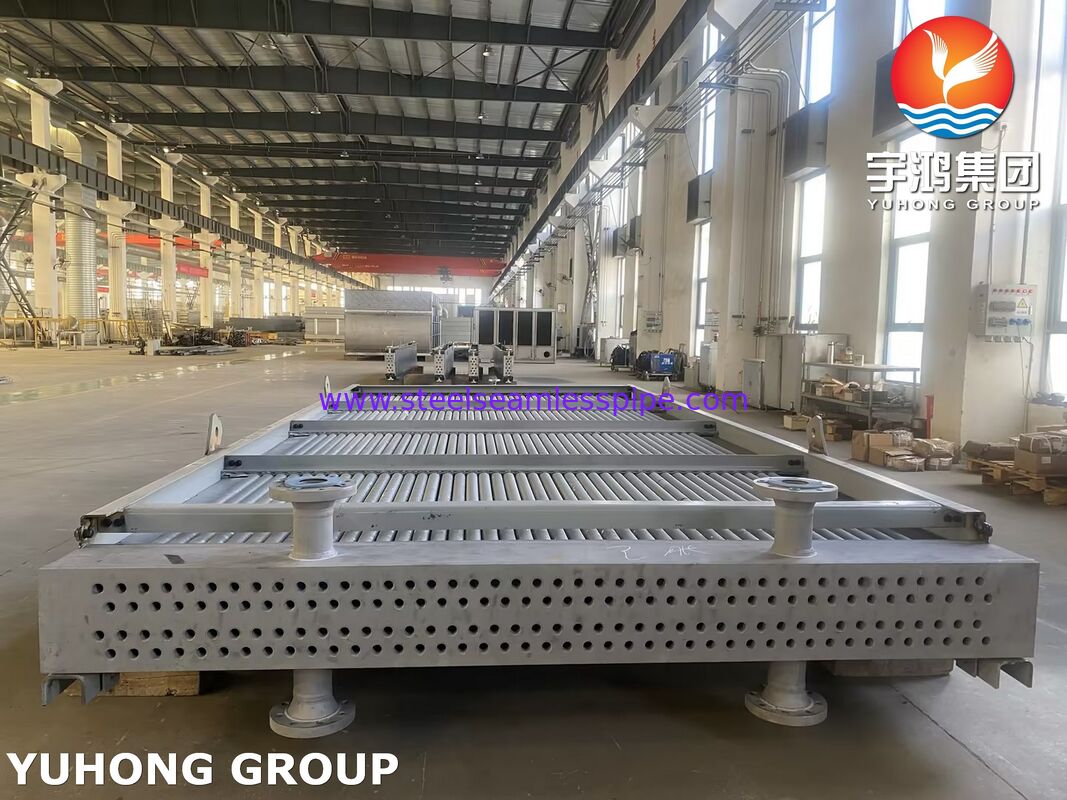

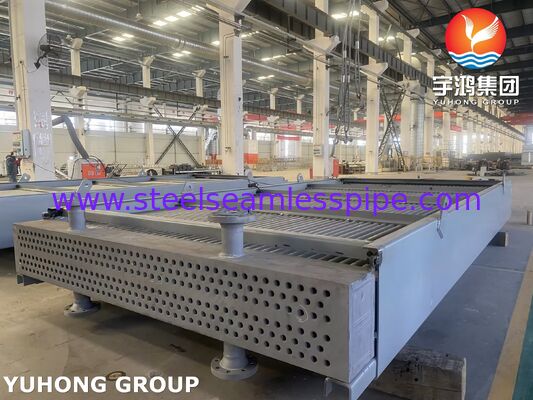

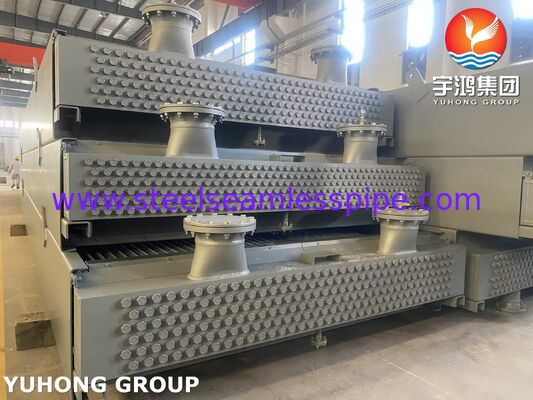

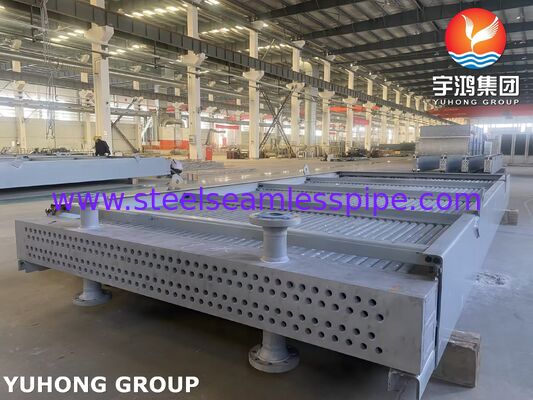

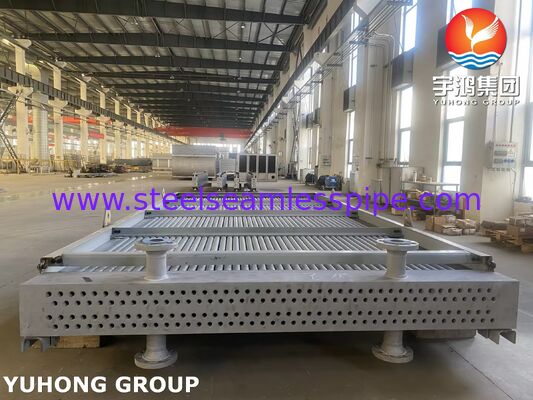

API 661 Induksi Draft ASTM A214 Tube Aluminium Fin Air Cooler untuk Kilang Minyak & Gas

Pendingin Udara Sirip Aluminium Tabung ASTM A214 Draf Terinduksi API 661untuk Minyak & Gas

Kilang minyak

Direkayasa secara ketat sesuai denganAPI 661DanASME Bagian VIII, Div. 1standar, tugas berat inipendingin udaradirancang khusus sebagai pengganti sirkuit pendingin oli pelumas turbin 390 yang identik dan dapat dipertukarkan sepenuhnya (Tag: 390EA04). Beroperasi di bawah sebuahPendingin udara Induksi Draftkonfigurasi, industri inipendingin udaramenangani pendinginan termal cairan pelumas yang andal pada tekanan desain 15 bar dan suhu 100°C, memastikan optimalpendingin udarakeselamatan operasional untuk kilang minyak dan fasilitas pengolahan petrokimia.

• Inti Bundel Tabung Pendingin Udara:
  • Tabung Pendingin Udara:180 buah Φ38,1 mm (1-1/2")ASTM A214baja karbon yang dilas dengan ketahanan presisipendingin udaratabung.Direkayasa secara ketat menggunakan tabung penukar panas presisi untuk memastikan integritas bantalan tekanan tinggi, menghindari perpipaan industri komersial.
  • Sirip Aluminium Pendingin Udara:433 sirip per meter dengan ketebalan 0,016", menghasilkan ukuran yang besarpendingin udaradaerah pembuangan panas.
• Rakitan Header & Manifold Pendingin Udara:
  • Lembar Tabung Pendingin Udara:Kekuatan tinggiASTM A516 Gr. 60pelat baja karbon untukpendingin udarakonstruksi, mesin presisi.
  • Flensa Pendingin Udara:Flensa Leher Las RF 150 8 inci yang sesuai denganASTM A105untukpendingin udarasambungan pipa proses inlet/outlet.
  • Colokan Pendingin Udara:PremiASTM A105colokan sekrup meruncing dengan tahan lamaBesi Lunakgasket untuk keandalanpendingin udaraakses inspeksi.

• Ekspansi Tabung Pendingin Udara Mekanik Presisi:Semua 180 tabung ASTM A214 menjalani proses perluasan mekanis yang terkendali (Mandrinage) di dalam lembaran tabung ASTM A516 Gr.60 untuk membentuk kekuatan tinggi, anti bocorpendingin udarasambungan yang mampu menahan tekanan siklus termal yang parah.
• Ikatan Sirip Pendingin Udara Kaku:Teknologi finning khusus menghasilkan pembungkus yang terikat eratSirip aluminiumke bajapendingin udaratabung. Hal ini menjaga kekakuan struktural pada pitch 433 fin/m yang presisi, sehingga memberikan perlindungan optimalpendingin udaraefisiensi kontak termal dan mencegah degradasi di lingkungan gurun yang keras.
• Geometri Pendingin Udara Multi-Pass Tingkat Lanjut:Dikonfigurasi dengan aTata letak partisi internal 12-passmenggunakan baffle berbentuk untuk memaksimalkan kecepatan fluida, meningkatkanpendingin udarakoefisien perpindahan panas, dan mencegah stagnasi minyak.
• Operasi Pengelasan Pendingin Udara Berkualitas:Konstruksi header, sambungan nosel penetrasi penuh, dan pengelasan partisi untuk inipendingin udaradilakukan oleh tukang las berkualifikasi ASME, dengan mematuhi secara ketat peraturan yang disetujuiWPS dan PQRprotokol.

• Pengujian Non-Destruktif (NDT) 100% untuk Pendingin Udara:Sesuai denganpendingin udararencana inspeksi, pengujian radiografi lengkap (RT), pengujian visual (VT), dan pengujian penetran pewarna (PT) dieksekusi pada kondisi kritispendingin udaralas penahan tekanan.
• Uji Hidrostatis Pendingin Udara Wajib:Masing-masing berkumpulpendingin udarabundel harus lulus uji hidro yang ketat di bengkel sesuai dengan kode ASME (tekanan desain 1,3x hingga 1,5x, hingga22,94 bar / 326,33 PSIG) untuk memastikan strukturalpendingin udaraintegritas.
• Paket Dokumentasi Pendingin Udara Komprehensif:Pengiriman sudah termasuk lengkappendingin udaraberkas berkualitas yang menampilkan Laporan Uji Material (MTR / Certificat de Ferrerie), bersertifikat WPS/PQR, catatan inspeksi NDT, dan sertifikasi Hydro-test yang ditandatangani oleh lembaga inspeksi resmi.

• Kepatuhan Pasar Aljazair & Bea Cukai Pendingin Udara:Sepenuhnya berpengalaman dalam mencocokkan persyaratan dokumentasi yang ketat seperti operator besar di Afrika UtaraSONATRACHuntukpendingin udaraimpor. Semua faktur pengiriman, daftar pengepakan, dan sertifikat kesesuaian disusun untuk mendukung kelancaranBENTUK Mpelacakan, persyaratan LC perbankan, danpendingin udaraizin bea cukai.
• Pengepakan Pendingin Udara Tugas Berat Khusus:Penggantinyapendingin udarakomponen diperlakukan dengan perlindungan anti-korosi bagian dalam dan luar dan dikirim dalam keadaan utuh. Mereka dibungkus dalam peti kayu kokoh yang diperkuat baja dan layak berlayar yang dirancang sesuai dengan kebutuhanStandar pengepakan SOG, mencegah apa punpendingin udaradistorsi sirip selama pelayaran maritim dan transit truk gurun ke ladang terpencil seperti Hassi Messaoud atau Bir Rebaa (BRN).
• Kepatuhan Jadwal Yang Ketat:Logistik dan manufaktur dioptimalkan untuk memastikan pengiriman yang amanpendingin udaradi lokasi dalam batas waktu kontrak yang ketat6 bulan.
