Pendingin Udara API 661 untuk Kilang Minyak, ASME Bagian VIII Divisi 1

Detail produk:

Tempat asal:	Cina
Nama merek:	Yuhong
Sertifikasi:	ASME, API, AES, GOST, EAC
Nomor model:	pendingin udara

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1 Set.
Harga:	1 - 1000000 USD
Kemasan rincian:	Palet
Waktu pengiriman:	45 - 150 Hari
Syarat-syarat pembayaran:	T/T,L/C
Menyediakan kemampuan:	50 Set. per bulan

Kontak

Semua produk

Pipa Seamless Stainless Steel (336)

Tabung Mulus Stainless Steel (326)

Pipa Stainless Steel Dupleks (134)

Tabung Baja Tahan Karat Dupleks (38)

Tabung jarum (163)

Tabung Sirip (710)

Penukar panas (31)

Tabung Penukar Panas (468)

Paket tabung penukar panas (50)

Lembar Tabung Penukar Panas (125)

penyekat penukar panas (39)

Pendingin udara (13)

Kapal Tekanan (4)

Pipa Las Stainless Steel (61)

Tabung Las Stainless Steel (132)

Nikel paduan pipa (276)

Tabung Paduan Nikel (104)

Tabung paduan tembaga (251)

Tabung Baja Paduan (212)

tabung titanium (21)

Bright Annealed Tube (173)

Tabung Boiler (153)

pemasangan baja (864)

Flensa Baja (663)

Yang lain (407)

Bagian Pelapis (9)

Detil Deskripsi produk

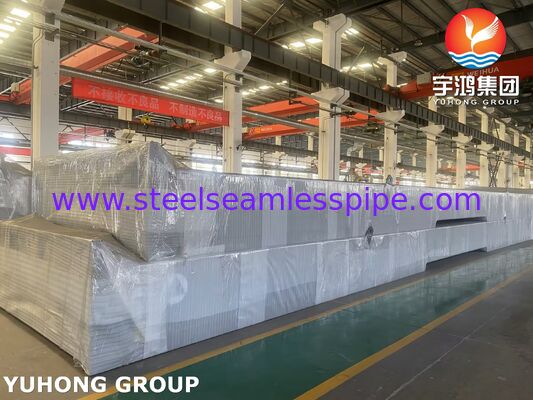

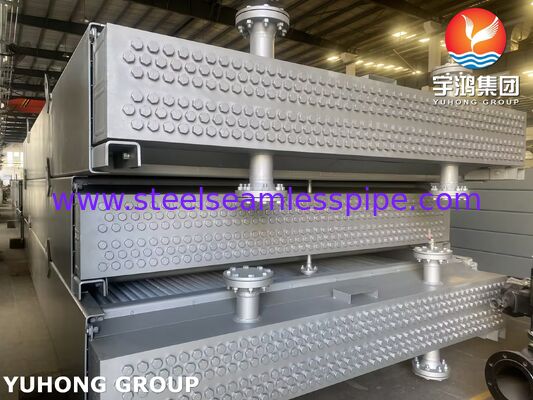

Pendingin Udara API 661 untuk Kilang Minyak, ASME Bagian VIII Divisi 1

Yuhong Group Co., Ltd. memasok peralatan pemrosesan hidrokarbon yang disertifikasi dengan ASME U-Stamp. Portofolio produk kami meliputi:

Pendingin Udara (Horizontal / Vertikal, draft paksa / draft terinduksi)
Penukar Panas & Kondensor Shell dan Tabung (TEMA, API 660)
Bejana Tekan (sesuai ASME Bagian VIII Divisi 1 & Divisi 2)
Kolom & Reaktor
Bundel Tabung, Tabung Bersirip (Tipe G / Tipe L / Diekstrusi), Kotak Header, Struktur Pendukung, Rakitan Kipas

Deskripsi Produk

Deskripsi & Aplikasi Singkat

Pendingin udara adalah jenis penukar panas yang mendinginkan aliran proses panas menggunakan udara sekitar, tanpa memerlukan air.

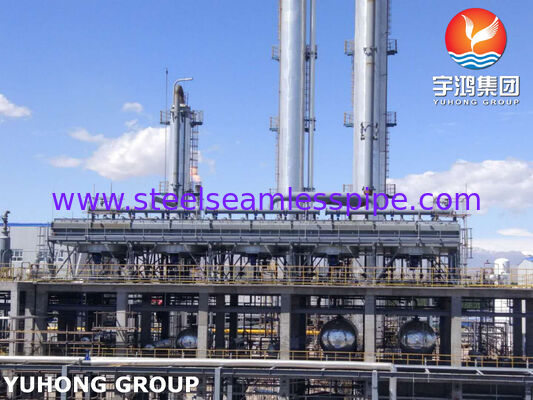

Aplikasi Umum (Unit Proses Pengilangan dan Petrokimia):

Unit Distilasi Mentah (CDU) — Pendinginan sulingan, residu bahan bakar minyak, dan aliran distilat samping
Hydrotreating Units (HDS, VGO HDT) — Pendinginan limbah reaktor yang mengandung H₂S dan NH₄HS
Unit Hydrocracking - Pendinginan aliran pasca-reaktor bertekanan tinggi (layanan asam)
Unit Perengkahan Katalitik Fluida (FCC) - Pendinginan gas dan fraksi berat, serta kondensasi hidrokarbon ringan
Unit Reformasi (CCR, semi-regeneratif) — Pendinginan gas reformate yang stabil dan kaya hidrogen
Unit Fraksinasi Gas (GFU) — Pendinginan etana, propana, dan butana dengan kondensasi parsial
Stasiun Kompresor untuk Penyimpanan Gas Bawah Tanah & Saluran Pipa Gas Utama — Pendinginan gas terkompresi (tekanan pengoperasian hingga 50 bar)
Pabrik Gas Alam Cair (LNG) — Pendinginan awal gas alam sebelum dehidrasi dalam

Standar dan Kode

Desain dan konstruksi:API Standard 661, Edisi Ketujuh (2013, direvisi Juni 2018, ditegaskan kembali Juli 2024)
Desain tekanan:Kode Boiler dan Bejana Tekan ASME, Bagian VIII, Divisi 1 (perhitungan ketebalan dinding untuk bundel tabung, penutup header, sambungan flensa, dan header)
Bahan: ASTM/ASME
Pengelasan: AWS D1.1 / ASME Detik. IX
Layanan asam: NACE MR0175 / ISO 15156 (SSCC/HIC) — wajib untuk unit hydrotreating dan hydrocracking (Reactor Effluent Air Coolers)
Menandai: ASME U-Stamp dan CE-PED untuk pasar Eropa
Inspeksi: Dokumentasi EN 10204 3.1 / 3.2 untuk semua komponen penahan beban

Komponen dan Bahan Utama

Komponen	Jenis/Versi Desain	Bahan sesuai standar ASTM/ASME
Tabung telanjang	ASTM A179 / A106 Gr.B / A213 TP304/316/321 / Dupleks 2205 / Monel 400 / Inconel 625	ASME SA179 (baja karbon), SA213 TP304/316L (baja tahan karat), SA789 UNS S31803 (baja dupleks)
Tipe sirip	Tipe G, tipe L, tipe LL, tipe KL, diekstrusi	Aluminium kelas 1050/1060 (standar), baja tahan karat 304/316L (berdasarkan permintaan)
Header	Tipe steker, tipe pelat penutup yang dapat dilepas, tipe manifold	ASTM A516 Gr.60 / Gr.70 (ditempa atau digulung), ASTM A350 LF2 (layanan suhu rendah)
Nozel	Bergelang, dilas, dilas pantat	ASTM A105 (baja karbon), ASTM A182 F304/316/321 (baja tahan karat), ASME B16.5

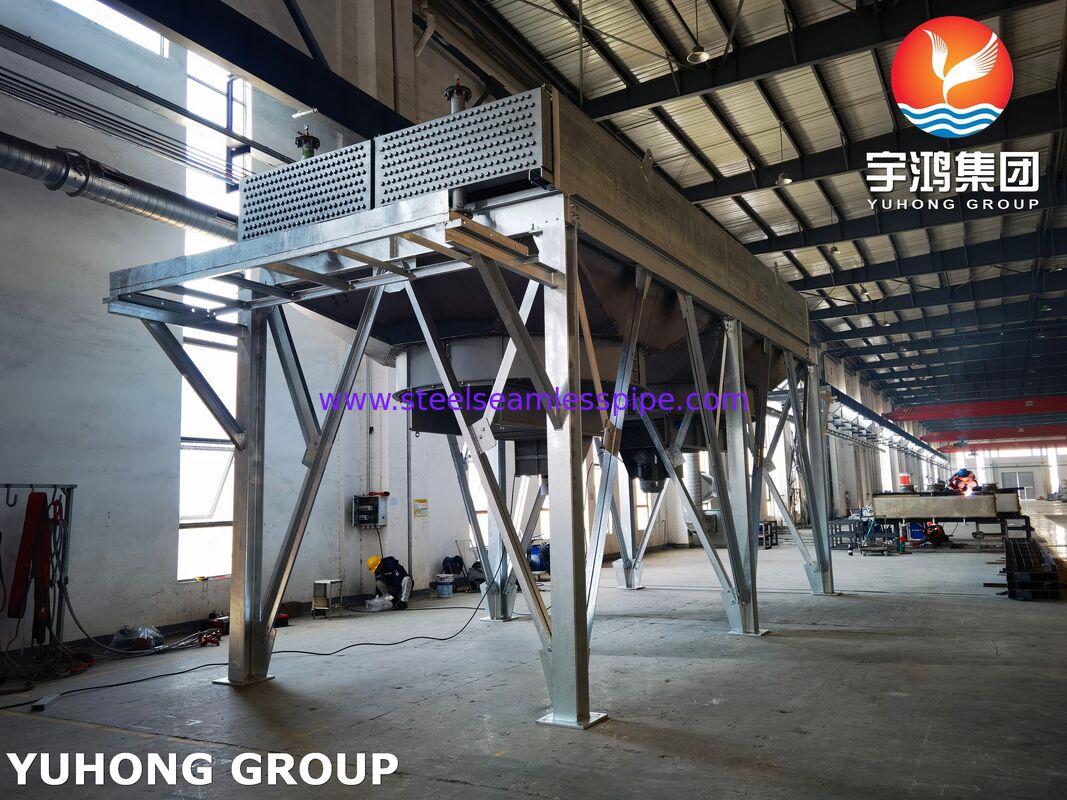

Struktur Pendukung	Konstruksi las baja profil dengan lapisan anti korosi	ASTM A36 / A572 Gr.50, dilapisi galvanis atau epoksi
Penggemar	Kipas aksial, diameter 1,5–10 m, jarak bilah variabel	Bilah komposit aluminium, hub aluminium cor
Pengemudi	Motor listrik/motor hidrolik/turbin uap	Tipe vertikal atau horizontal sesuai kebutuhan pelanggan

Persyaratan Pengujian (sesuai dengan API 661 dan ASME)

Barang Tes	Standar / Persyaratan	Parameter
Uji Hidrostatis	ASME Detik. Divisi VIII. 1, UG-99	Tekanan: 1,3 × tekanan desain × (tekanan pada 20°C / tegangan pada suhu desain). Waktu penahanan: minimal 30 menit
Uji Kebocoran	API 661 (uji pneumatik)	Udara atau nitrogen pada tekanan desain atau 1,1 kali tekanan operasi (larutan sabun/detektor kebocoran helium)
NDE untuk Pengelasan Header	RT (Uji Radiografi) / UT (Uji Ultrasonik) – ASME Bagian VIII	Untuk lembaran tabung dan sambungan lembaran tabung ke tabung: 100% MT/PT sesuai dengan ASME Bagian V
Laporan Uji Material (MTR)	EN 10204 3.1	Sertifikat pihak ketiga untuk tabung, pelat, dan tempa
Tes Penerimaan Penggemar	API 661 (getaran dan kekuatan suara)	Tingkat kebisingan dan amplitudo getaran harus sesuai dengan laporan desain

Keuntungan Teknis

Tidak ada konsumsi air:Pendinginan dengan udara sekitar menghilangkan kehilangan air akibat penguapan dan blowdown. Tidak ada biaya operasional untuk pengolahan air. Belanja modal berkurang karena sistem sirkulasi air tidak diperlukan.
Kinerja termal untuk unit draft paksa:Desain draft paksa memungkinkan pendinginan aliran proses dengan suhu masuk berkisar antara 350°C hingga 400°C. Diffuser terintegrasi menjaga penurunan tekanan pada bundel tabung tidak lebih dari 250–350 Pa.
Desain beban seismik dan angin:Dinilai untuk kecepatan angin maksimum hingga 160 km/jam. Dukungan dirancang untuk menahan intensitas seismik Kelas 9 per skala MSK.
Kompatibilitas dengan media yang mengandung H₂S:Bahan yang mematuhi NACE MR0175 / ISO 15156 diadopsi ketika tekanan parsial H₂S ≥ 0,05 psi atau fraksi massa mencapai 50 ppm. Pengujian HIC pada material baja adalah wajib.
Kinerja perpindahan panas pada suhu lingkungan yang bervariasi (-40°C hingga +45°C):Resirkulasi udara hangat atau pemanasan uap dilengkapi untuk pengoperasian musim dingin. Koefisien perpindahan panas pada 38°C adalah sekitar 40–80 W/(m²·K).

Konfigurasi Kustom

Konfigurasi:Draf paksa atau draft paksa; tabung horizontal dengan udara aliran silang
Sirip:Tipe opsional (G / KL / diekstrusi). Jarak sirip dapat disesuaikan (5–8 sirip per inci)
Jenis tajuk:Tipe plug untuk pembersihan tabung mekanis secara berkala; penutup yang dapat dilepas untuk pembersihan kimia; tipe berjenis
Tunjangan korosi:0 hingga 6 mm, dengan tingkat korosif sedang
Bingkai lapisan anti korosi:Galvanisasi hot-dip (ISO 1461), pelapisan epoksi (minimal 300 μm), pengecatan akhir sesuai standar RAL
Performa kebisingan rendah:Penutup akustik untuk kipas dan motor, bilah turbulensi rendah; tingkat kebisingan dikendalikan dalam kisaran 70–75 dB(A) pada jarak 10 meter

Pertanyaan yang Sering Diajukan

Pertanyaan 1: Apa perbedaan antara draft paksa dan draft terinduksi?

Draf paksa(kipas dipasang di bagian bawah): Udara dipaksa melalui bundel tabung. Keuntungan: Akses mudah ke kipas untuk perawatan. Kekurangan: Dapat terjadi resirkulasi udara panas.

Draf yang diinduksi(kipas dipasang di bagian atas): Udara dialirkan melalui bundel tabung. Keuntungan: Distribusi aliran udara yang lebih seragam di seluruh penampang bundel dan pembuangan udara panas yang lebih baik.Kekurangan: Kipas beroperasi pada suhu udara yang lebih tinggi, sehingga membutuhkan bahan tahan panas.

Pertanyaan 2: Kapan bahan yang memenuhi NACE MR0175 diperlukan?

Sesuai dengan NACE MR0175/ISO 15156, untuk peralatan yang terkena layanan asam (tekanan parsial H₂S ≥ 0,05 psi dengan adanya air bebas), bahan untuk tabung, header, dan lembaran tabung harus tahan terhadap retak tegangan sulfida (SSCC) dan retak akibat hidrogen (HIC). Hal ini penting untuk pendingin udara limbah reaktor (REAC) di unit perlakuan air. Yuhong Group menyediakan dokumentasi sertifikasi pengujian HIC yang dilakukan sesuai dengan ASTM G39 / NACE TM0284.

Pertanyaan 3: Jenis sirip manakah yang cocok untuk iklim lembab?

Untuk daerah hujan dan bersalju (iklim maritim, Timur Jauh, Siberia Barat), direkomendasikan sirip tipe L dengan pelindung galvanis atau sirip ekstrusi. Sirip yang diekstrusi menutupi seluruh tabung dasar dengan aluminium dan mencegah korosi pada akar sirip. Sirip tipe G adalah pilihan hemat biaya untuk daerah gurun kering.

Pertanyaan 4: Tunjangan korosi apa yang harus diterapkan?

API 661 tidak menentukan batas korosi tetap. Pelanggan harus menentukannya sesuai dengan sifat korosif media proses. Sebagai referensi: batas korosi sebesar 3,0 mm diperlukan untuk aliran dalam unit distilasi mentah dengan kandungan klorida lebih dari 50 ppm. Untuk media non-korosif, kelonggaran standarnya adalah 1,5 mm (1/16 inci). Yuhong Group melakukan penghitungan ketebalan dinding sesuai dengan standar ASME berdasarkan tunjangan korosi yang ditentukan pelanggan.

Pertanyaan 5: Bagaimana cara memantau efisiensi termal selama pengoperasian?

Disarankan untuk memasang sensor suhu di saluran masuk dan keluar unit. Penurunan koefisien perpindahan panas sebesar 20% atau lebih menunjukkan adanya pengotoran pada permukaan sirip luar. Pembersihan dapat dilakukan dengan pencucian air bertekanan tinggi (hingga 50 bar) dengan deterjen khusus, pembersihan uap, atau penyikatan mekanis.

Kontak:

Surel: vladimir@steelseamlesspipe.com

ASME U-Stamp, API 661 / ISO 13706, NACE MR0175 / ISO 15156. Kami menyediakan desain dan manufaktur siklus penuh yang disesuaikan dengan lini proses Anda. Silakan kirim permintaan spesifikasi dan pertanyaan Anda untuk penawaran komersial melalui email.
