Air cooler dengan tabung sirip adalah perangkat yang mendinginkan cairan panas (cairan atau gas) dengan meniup udara sekitar melalui seikat tabung.yang merupakan tabung dasar dengan sirip yang melekat pada permukaan luarnyaPenangkap ini secara dramatis meningkatkan luas permukaan untuk transfer panas, membuat proses pendinginan jauh lebih efisien daripada menggunakan pipa telanjang.
Prinsip dasarnya adalah transfer panas yang masuk akal: cairan proses panas di dalam tabung kehilangan panas ke udara dingin yang melewati sirip, menyebabkan suhu cairan turun.
Komponen Utama

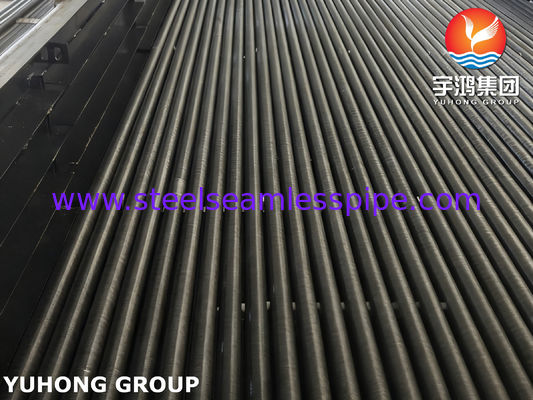

1. tabung sirip (Jantung dari sistem):
Tabung dasar: Tabung dalam yang membawa cairan proses (misalnya, air, minyak, bahan kimia, uap).
Fin: permukaan yang diperpanjang yang melekat pada bagian luar tabung dasar.
Jenis sirip umum:
"L" Fin: Sepotong material sirip yang terbungkus di sekitar tabung dengan dasar berbentuk "L". Umum untuk suhu sedang.
"G" Fin: Mirip dengan kaki L tetapi dengan kunci yang lebih ketat, lebih baik untuk suhu yang lebih tinggi dan siklus termal.
Pin yang tertanam: Pin ini digulung ke dalam alur yang diproses ke dalam tabung dan kemudian digaruk untuk ikatan yang sangat kuat dan integral.
Extruded Fin: A fin dibuat dengan mengekstrusi aluminium dari tabung bi-logam (misalnya, lengan aluminium pada inti baja).
2Penggemar dan Pengemudi:
Penggemar Aksial: Penggemar besar seperti baling-baling yang menggerakkan volume udara yang tinggi melalui bundel tabung.
Penggerak kipas: Biasanya motor listrik, kadang-kadang dengan drive frekuensi variabel (VFD) untuk kontrol suhu yang tepat.
3Struktur dan Plenum:
Kerangka baja yang kuat yang mendukung bundel tabung dan perakitan kipas.
Plenum adalah ruang tertutup yang memastikan udara diarahkan secara merata melalui bundel tabung dan tidak melarikan diri di sekitar sisi.
4. Judul:
Kotak atau pipa di setiap ujung bundel tabung di mana cairan proses didistribusikan ke tabung individu (header masuk) dan dikumpulkan setelah pendinginan (header keluar).
Prosesnya
1. Cairan panas masuk: Cairan proses panas masuk ke header inlet.
2Distribusi: Header mendistribusikan cairan secara merata ke dalam beberapa tabung sirip.
3Transfer Panas: Saat cairan mengalir melalui tabung, panasnya dilakukan melalui dinding tabung dan ke sirip.
4Aliran udara: Penggemar aksial memaksa aliran udara sekitar yang besar melintasi bagian luar tabung sirip.
5Fluida yang didinginkan keluar: Fluida yang sekarang didinginkan dikumpulkan di header outlet dan dikirim kembali ke sistem proses.
6Udara Panas: Udara panas dilepaskan ke atmosfer.
Seluruh proses ini adalah sirkuit tertutup untuk cairan proses, yang berarti tidak bersentuhan dengan udara pendingin, mencegah kontaminasi dan kehilangan.
Jenis Pendingin Udara
Fener terletak di sisi inlet, mendorong udara melalui bundel tabung.
Induced Draft: Kipas berada di sisi outlet, menarik udara panas melalui bundel tabung. Ini memberikan distribusi udara yang lebih merata dan melindungi kipas dari cuaca,tapi mesin kipas beroperasi di lingkungan panas.
Aplikasi Umum
Pendinginan udara ada di mana-mana di industri di mana air langka, mahal, atau di mana kemurnian cairan proses sangat penting.
1. Pabrik Pengolahan & Petrochemical: Pendinginan aliran hidrokarbon, kondensator atas untuk kolom destilasi, pendinginan limbah reaktor.
2. pembangkit listrik: pendinginan minyak pelumas turbin, sistem air pendingin loop tertutup.
3Stasiun kompresor: Aftercoolers dan intercoolers untuk udara terkompresi atau gas.
4HVAC & Pendingin: Sebagai kondensator (menolak panas dari pendingin ke udara).
5Proses industri: pendinginan minyak hidrolik, penekan, dan pendinginan proses dalam manufaktur.
Keuntungan dibandingkan dengan pendingin lainnya (seperti menara pendingin)
Sebuah pendingin udara dengan tabung sirip adalah penukar panas yang kuat, hemat air, dan efisien.membuatnya menjadi solusi untuk pendinginan industri di mana, sistem loop tertutup, dan ramah lingkungan diperlukan.
