ASME VIII‐1, API 661 Pertukang Panas Dingin Udara untuk Industri Pemurnian Minyak dan Energi

Detail produk:

Tempat asal:	Cina
Nama merek:	Yuhong
Sertifikasi:	ASME , U STAMP , PED, API , ABS, LR, DNV, GL , BV, KR, TS, CCS
Nomor model:	pendingin udara

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1 Set
Harga:	1 - 1000000 USD
Kemasan rincian:	Palet
Waktu pengiriman:	45 - 150 Hari
Syarat-syarat pembayaran:	T/T,L/C
Menyediakan kemampuan:	100 set per bulan

Kontak

Semua produk

Pipa Seamless Stainless Steel (330)

Tabung Mulus Stainless Steel (322)

Pipa Stainless Steel Dupleks (134)

Tabung Baja Tahan Karat Dupleks (36)

Tabung jarum (152)

Tabung Sirip (703)

Penukar panas (27)

Tabung Penukar Panas (458)

Paket tabung penukar panas (46)

Lembar Tabung Penukar Panas (125)

penyekat penukar panas (39)

Pendingin udara (11)

Kapal Tekanan (4)

Pipa Las Stainless Steel (61)

Tabung Las Stainless Steel (132)

Nikel paduan pipa (273)

Tabung Paduan Nikel (100)

Tabung paduan tembaga (249)

Tabung Baja Paduan (210)

tabung titanium (20)

Bright Annealed Tube (172)

Tabung Boiler (152)

pemasangan baja (859)

Flensa Baja (658)

Yang lain (404)

Bagian Pelapis (8)

Detil Deskripsi produk

Menyoroti:

Pendingin Udara ASME VIII-1 untuk penyulingan minyak

Pendingin Udara API 661 untuk sektor energi

Pendingin udara industri dengan sertifikasi ASME

ASME VIII‐1, API 661 Pertukang Panas Dingin Udara untuk Industri Pemurnian Minyak dan Energi

Yuhong Group Co., Ltd adalah produsen peralatan pertukaran panas terkemuka di Cina. Perusahaan ini disertifikasi menurut ASME, ISO 9001:2015 dan ISO 14001:2015, merancang dan memproduksi pendingin udara sesuai dengan API 661 dan ASME Bagian VIII Div. 1, dan juga memasok penukar panas. kondensator, evaporator, reaktor dan produk lainnya untuk penyulingan minyak,industri petrokimia dan energi.

Deskripsi Produk

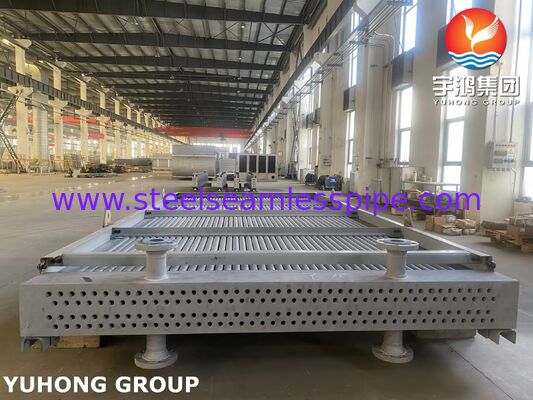

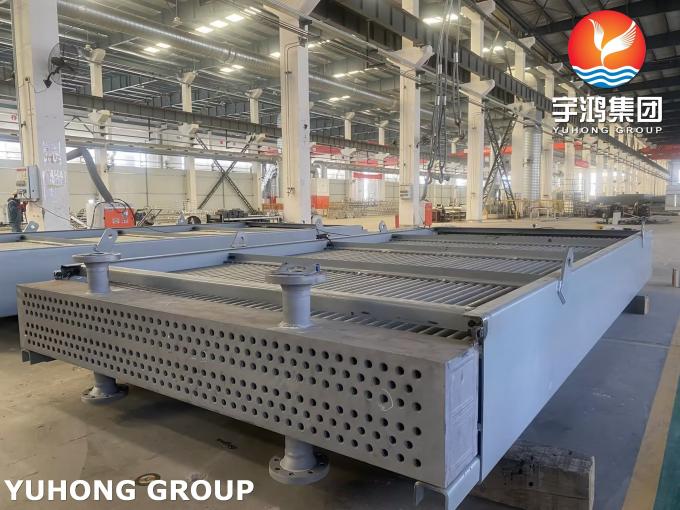

Air Cooler (Air Cooled Heat Exchanger ACHE), dirancang dan diproduksi sesuai dengan persyaratan API 661 dan Bagian VIII ASME,adalah peralatan efisiensi tinggi untuk mengoleskan dan mengkondensasi cairan dan gas proses menggunakan udara atmosfer sebagai media pendinginPeralatan ini dimaksudkan untuk operasi dalam kondisi industri berat di fasilitas penyulingan minyak, petrokimia, pengolahan gas dan tenaga panas.

Desain Air Cooler mencakup komponen utama berikut:

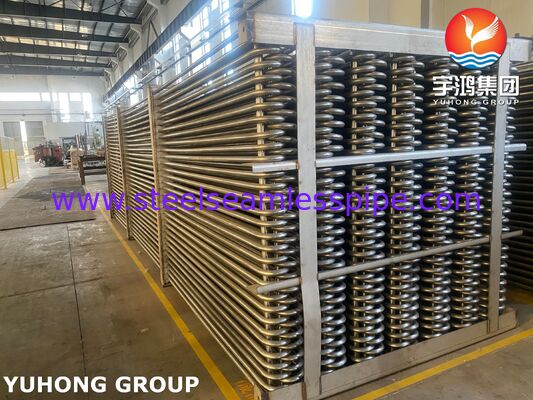

Bundel tabung- elemen pertukaran panas utama.
Penggemar Aksial Suplai udara paksa atau terinduksi.
Judul∆ distribusi media proses melalui tabung.
Kerangka Struktural
Pintu pengunciUntuk mengontrol aliran udara tergantung pada suhu musiman.

Spesifikasi Teknis

Parameter	Значение / Описание
Kode Desain	API 661 (Edisi ke-7, ISO 13706), ASME Bagian VIII Div. 1
Sertifikasi	Stempel ASME U
Jenis Rancangan	Rintisan yang Dipaksa atau Rintisan yang Dipicu
Jenis header	Tipe colokan, jenis pelat penutup yang bisa dilepas, jenis manifold
Bahan tabung	ASME SA179, SA213-TP304/316L, SA789-S31803 (Duplex)
Bahan sirip	Aluminium (paling umum), baja tahan karat
Jenis sirip	G G Tertanam, Terkelupas L Ekstrusi, Terbungkus
Bahan judul	ASTM A516 Gr.60 / baja karbon / baja tahan karat
Kisaran suhu	hingga -40°C sampai +600°C
Tekanan kerja maksimum	hingga 450 bar (tergantung pada desain)
Pengaturan bundel tabung	Horizontal (paling umum) atau vertikal

Pengujian dan Kontrol Kualitas

Semua pendingin udara mengalami serangkaian tes sesuai dengan ASME Bagian VIII Div. 1 dan API 661:

Jenis pengujian	Standar/ Persyaratan	Deskripsi
Uji hidrostatik	ASME VIII UG-99	Tekanan uji: 1,3 × tekanan desain, Tekanan tahan selama setidaknya 4 jam
Uji pneumatik	ASME VIII UG-100	Tekanan uji: 1,1 × tekanan desain
Uji kebocoran	Uji kebocoran	Pemeriksaan wajib dari semua sendi las dan baut
Uji getaran	API 661	Kontrol amplitudo getaran, batas tidak lebih dari 20% dari nilai yang diizinkan API 661
Uji kebisingan	API 661 Annex E	Pengukuran tingkat suara menurut prosedur standar
Pemeriksaan pihak ketiga	Obat-obatan	Pemeriksaan oleh inspektur independen (atas permintaan pelanggan)

Catatan.Semua dokumentasi kualitas (MTC) untuk bagian tekanan disediakan sesuai dengan EN 10204 3.1

Keuntungan dari Air Cooler sesuai dengan API 661 dan ASME

Tidak ada konsumsi air.Tidak seperti sistem pendingin air, pendingin udara tidak memerlukan pasokan air yang konstan dan tidak menciptakan risiko kontaminasi air oleh media proses.
Biaya efektif.Tidak ada biaya pengolahan air atau pembuangan air limbah, biaya operasi berkurang.
Keamanan lingkungan.Tidak ada pembuangan air yang terkontaminasi dan dampak lingkungan minimal.
Keandalan tinggi dan daya tahan.Desain sesuai dengan API 661 memastikan ketahanan terhadap korosi, erosi dan beban getaran.
Fleksibilitas tata letak.Peralatan ini dapat dipasang baik pada fondasi tanah maupun pada rak pipa.
Berbagai bahan.Bentuk baja karbon untuk titanium dan paduan dupleks, memungkinkan operasi dengan media korosif dan suhu tinggi.

Fitur Desain

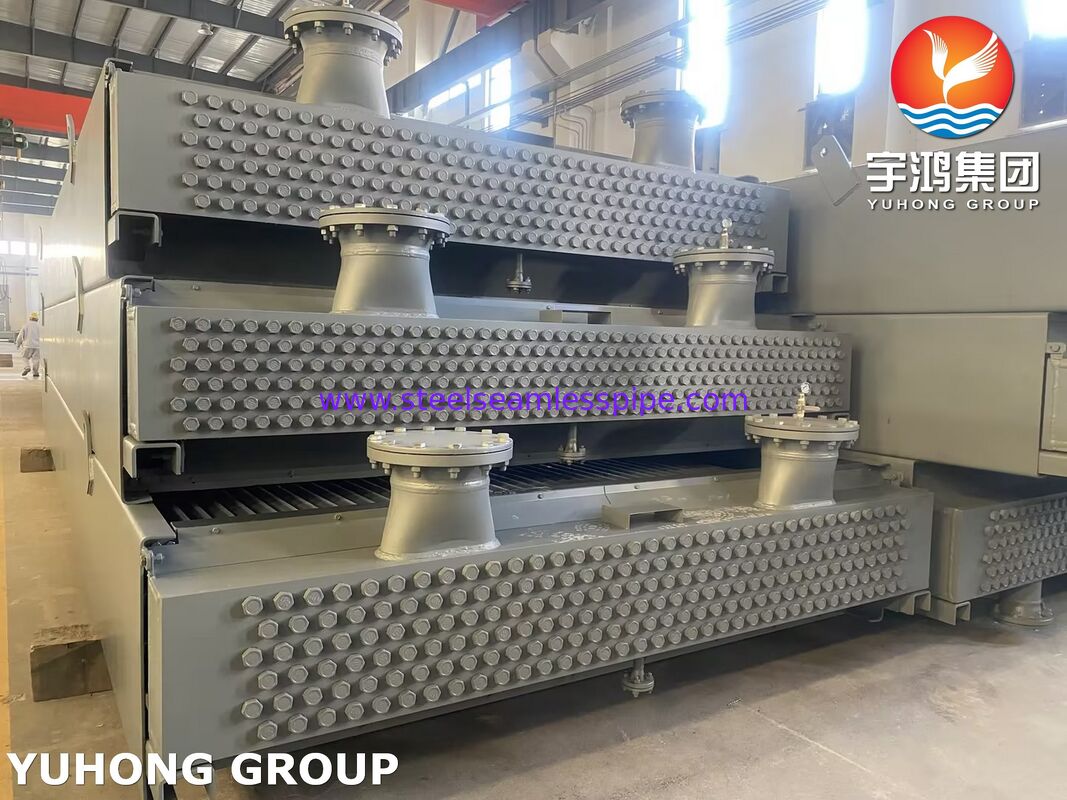

Fitur Desain Kotak Header.Kepala pendingin udara memiliki rektanguler cross-section, yang mempersulit perhitungan ketebalan dinding minimum dibandingkan dengan tabung tekanan silinder.Yuhong Group melakukan perhitungan header menggunakan metode elemen terbatas (FEA) untuk mengkonfirmasi integritas struktural, sesuai dengan API 661 dan ASME.

Header Termal Pemisahan.Menurut API 661, ketika perbedaan suhu antara bagian masuk dan keluar dari header melebihi 110 °C (200 °F), pemisahan header diterapkan untuk mengimbangi deformasi termal.

Kontrol aliran udara.Jendela yang dapat disesuaikan memungkinkan untuk menyesuaikan kapasitas pendingin dengan perubahan suhu lingkungan musim.

Aplikasi

Air cooler Yuhong Group sesuai dengan API 661 dan ASME Bagian VIII Div.1 banyak digunakan di industri dan proses berikut:

industri	Aplikasi Tipikal
Pabrik Minyak	Pendinginan aliran hidrokarbon, kondensasi produk atas kolom, pendinginan media reaktor
Pabrik Petrokimia	Pendinginan produk reaksi, kondensasi setelah reaktor, pendinginan kolom destilasi
Pengolahan Gas	Kondensasi cairan gas alam (NGL) dan pendinginan aliran gas
Pembangkit Listrik	Pendinginan minyak turbin, pendinginan minyak trafo, pendinginan bantu
Industri Kimia	Pendinginan reaktor kimia, kondensasi dalam proses destilasi

Catatan:Untuk pabrik pengolahan minyak dan petrokimia, kepatuhan terhadap API 661 adalah persyaratan wajib bagi sebagian besar kontraktor EPC internasional.

Jenis Pendingin Udara yang Tersedia untuk Dipesan

Yuhong Group memproduksi pendingin udara dalam konfigurasi desain berikut:

Pemberlakuan wajib militerFans terletak di bawah bundel tabung. Menyediakan akses mudah ke kipas untuk pemeliharaan. Direkomendasikan untuk aplikasi suhu tinggi.
Pembagian yang DiinduksiFans terletak di atas bundel tabung. Menyediakan distribusi udara yang lebih seragam dan mengurangi resikulasi udara panas.
Horizontal- tabung diatur secara horizontal, aliran udara tegak lurus ke tabung.Fitur desain kompak dan mudah pemeliharaan (bundel tabung dapat dengan mudah dilepas untuk pembersihan).
Vertikal√ tabung diatur secara vertikal digunakan ketika ruang lantai terbatas.
Bentuk V / Bingkai A√ tabung diatur dalam bentuk V. Area Pertukaran Panas Maksimal dalam desain yang kompak. dianjurkan untuk pendinginan kapasitas tinggi.

Kontak

Untuk penawaran komersial, konsultasi teknis dan permintaan dokumentasi, silakan hubungi kami:

E-mail:Vladimir@steelseamlesspipe.com
