Penukar Panas Berpendingin Udara API 661, bersertifikat ASME U Stamp untuk Kilang Minyak
Deskripsi Produk
Penukar panas berpendingin udara tipe plug API 661 bersertifikat ASME U Stamp ini dirancang untuk proses penyulingan minyak bertekanan tinggi. Dilengkapi tabung bersirip baja karbon atau baja tahan karat, konfigurasi header steker memastikan integritas penyegelan mutlak di bawah tekanan hingga 15-30 MPa. Direkayasa untuk proses hidro yang sangat kotor, pemurnian fraksi, dan kondisi termal ekstrem, pendingin udara dengan perawatan rendah ini menghasilkan pembuangan panas yang optimal dan konservasi air yang menyeluruh.
Spesifikasi Produk
Perkenalan
Standar Inti: Dibuat sesuai ketat dengan API 661 (Penukar Panas Berpendingin Udara untuk Layanan Pengilangan Umum) dan kode ASME Bagian VIII Divisi 1.

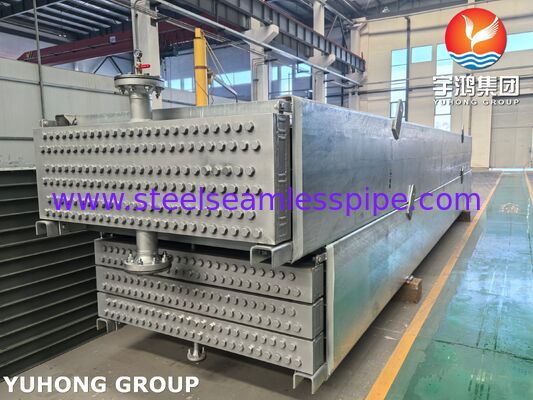

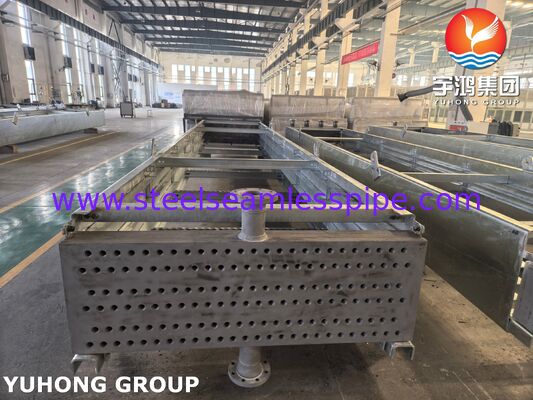

Geometri Header: Dibangun dari tempa padat atau pelat las berat. Lubang sumbat berulir dimasukkan ke dalam lembar header tepat di seberang setiap ujung tabung.
Mekanisme Penyegelan: Akses tabung individual dan penyegelan tekanan dicapai melalui sumbat berulir presisi tinggi yang dikombinasikan dengan gasket logam.
Kepatuhan: Bersertifikasi penuh dengan Stempel ASME "U" dan terdaftar di Dewan Nasional (NB), dirancang khusus untuk lingkungan kilang yang bertekanan tinggi dan berbahaya.
Keuntungan Utama
Integritas Penyegelan Tekanan Tinggi: Menghilangkan risiko lengkungan flensa atau ledakan gasket dalam siklus termal yang ekstrem. Konfigurasi header steker padat dengan mudah tahan terhadap pengujian hidrostatik berat dari 15 MPa hingga 30 MPa.
Pemeliharaan Tabung Tunggal: Memungkinkan inspeksi terisolasi, pembersihan mekanis, atau penyumbatan tabung. Operator dapat memperbaiki tabung tertentu dengan melepas sumbat satu per satu, sehingga tidak perlu membongkar seluruh header.

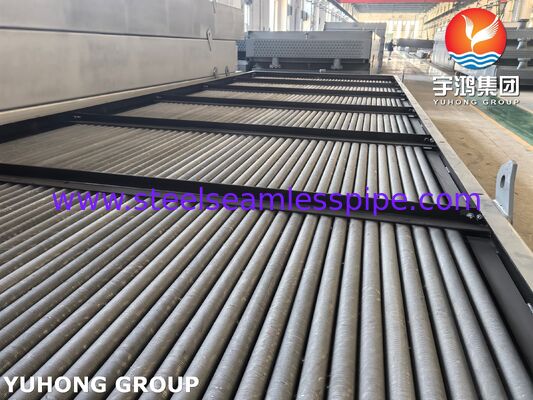

Fabrikasi Presisi: * Bahan (MOC): Tabung dasar menggunakan baja karbon SA106B atau baja tahan karat SA213-TP316L, yang diikat secara mekanis dengan sirip tinggi aluminium heliks.
Penggabungan Robot: Robot pengelasan otomatis Yuhong yang canggih melakukan kombinasi perluasan kekuatan dan pengelasan segel untuk menjamin sambungan tanpa kebocoran.
Menghilangkan Stres: Perlakuan Panas Pasca Pengelasan (PWHT) Wajib dilakukan pada header yang dilas sepenuhnya untuk menghilangkan tegangan sisa dan mencegah Stress Corrosion Cracking (SCC).
Aplikasi Khas
Proses Pengilangan Bertekanan Tinggi: Ideal untuk hidrodesulfurisasi (HDS), perengkahan hidro, dan pendinginan limbah reaktor reformasi katalitik.
Kondensasi Cairan Berbahaya: Diterapkan pada kondensasi gas di atas unit penyulingan mentah (CDU) yang tidak mensyaratkan toleransi nol terhadap kebocoran atmosfer yang berbahaya.
Daerah Gersang: Menawarkan 100% konservasi air, menghilangkan kerak, biaya overhead pengolahan air kimia, dan kewajiban pembuangan air limbah yang terkait dengan sistem berpendingin air.
Perbandingan: Tipe Steker vs. Tipe Pelat Penutup yang Dapat Dilepas
Ambang Batas Tekanan:
-Jenis Steker: Struktur kotak yang kaku dan bebas baut dengan aman menangani aplikasi tekanan tinggi yang parah melebihi 10 MPa (hingga 35 MPa).
-Jenis Pelat Penutup yang Dapat Dilepas: Dibatasi oleh potensi defleksi pelat penutup persegi panjang besar dan baut perimeter panjang. Umumnya dibatasi pada proses bertekanan rendah hingga sedang di bawah 5–7 MPa.
Efisiensi Pembersihan & Inspeksi:
-Jenis Steker: Memerlukan pelepasan steker individual untuk pembersihan tabung. Untuk aliran minyak mentah dengan sisa kotoran yang tinggi dan banyak, pembersihan total membutuhkan waktu lebih lama.
-Jenis Pelat Penutup yang Dapat Dilepas: Melepaskan baut perimeter akan memperlihatkan seluruh lembaran tabung secara instan. Hal ini memungkinkan penyikatan mekanis dan pembilasan kimia secara cepat, sehingga sangat efektif untuk aplikasi bertekanan rendah dan pengotoran tinggi.
Pemeliharaan & Keandalan Sambungan:
-Jenis Steker: Mengandalkan gasket steker berdiameter kecil yang terlokalisasi. Pengurangan perimeter penyegelan meminimalkan biaya pemeliharaan dan menghasilkan konsistensi operasional yang tinggi selama guncangan termal mendadak.
-Jenis Pelat Penutup yang Dapat Dilepas: Menggunakan paking perimeter tunggal yang besar. Perbedaan suhu yang tinggi menyebabkan ekspansi termal yang tidak merata di seluruh pelat, meningkatkan risiko kegagalan paking dan memerlukan pemeriksaan torsi yang sering.
Yuhong Holding Group Co., Ltd.adalah produsen global terkemuka yang mengkhususkan diri pada peralatan proses kelas atas, termasuk penukar panas shell dan tube tugas berat, pendingin udara, kondensor, evaporator, dan bejana bertekanan khusus. Diposisikan secara strategis untuk melayani sektor industri kelas menengah hingga atas, Yuhong menghadirkan solusi termal dan mekanis tangguh yang dirancang untuk lingkungan operasi ekstrem di industri penyulingan minyak, petrokimia, pemrosesan bahan kimia, dan pembangkit listrik.
