ASTM SA213 T22 Produsen Tabung Bersirip Bergerigi
Ikhtisar Produk

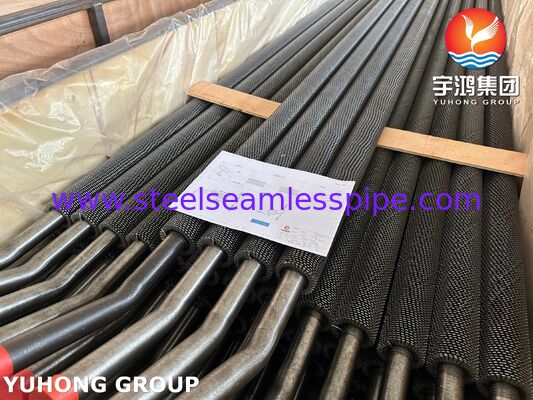

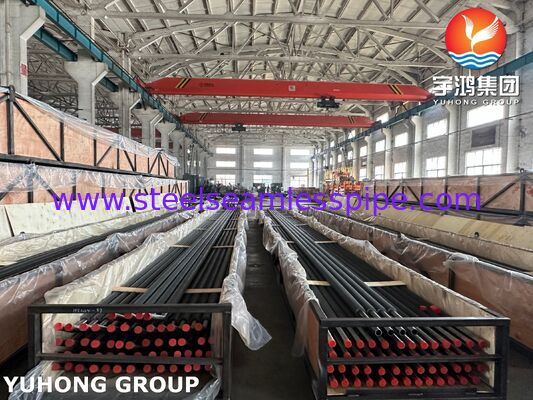

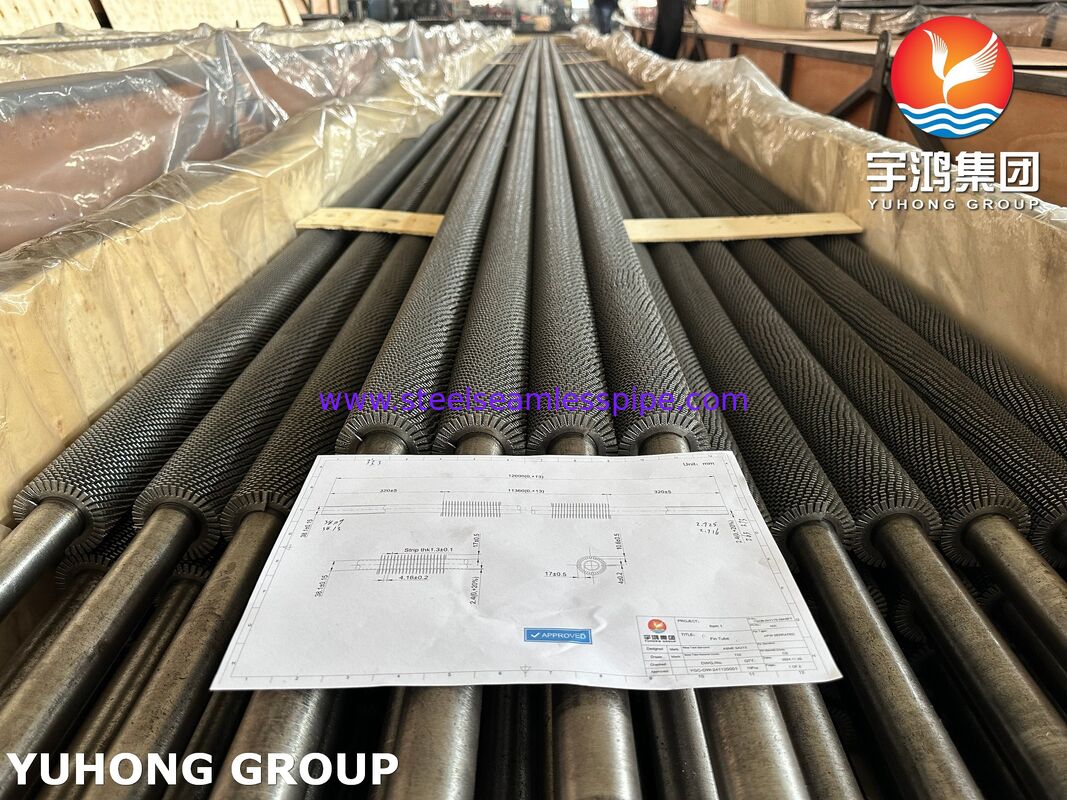

Tabung Bersirip Bergerigi ASTM SA213 T22 adalah komponen perpindahan panas premium yang dirancang untuk lingkungan layanan bersuhu tinggi dan bertekanan tinggi. Diproduksi dari pipa baja paduan feritik mulus ASTM SA213 Grade T22 dan dilengkapi dengan sirip bergerigi yang dilas terus menerus, tabung ini banyak digunakan di boiler, economizer, pemanas udara, unit pemulihan panas limbah, pabrik petrokimia, dan fasilitas pembangkit listrik.
Desain sirip bergerigi meningkatkan kinerja termal dengan mengganggu lapisan batas aliran gas, menciptakan peningkatan turbulensi, dan meningkatkan efisiensi perpindahan panas konvektif. Dikombinasikan dengan ketahanan mulur yang sangat baik dan ketahanan oksidasi baja paduan ASTM SA213 T22, tabung bersirip ini memberikan pengoperasian jangka panjang yang andal dalam aplikasi industri yang menuntut.
Apa Itu Tabung Bersirip Bergerigi?
Tabung bersirip bergerigi dibuat dengan mengelas sirip berlekuk khusus (bergerigi) ke permukaan luar tabung dalam pola heliks kontinu. Profil sirip yang tersegmentasi meningkatkan turbulensi aliran udara sekaligus mengurangi hambatan termal di seluruh permukaan sirip.
Dibandingkan dengan tabung sirip padat polos, tabung bersirip bergerigi menawarkan:
- Koefisien perpindahan panas yang lebih tinggi
- Peningkatan efisiensi termal sisi gas
- Performa lebih baik dalam kondisi kotor
- Mengurangi persyaratan ukuran peralatan
- Menurunkan biaya operasional secara keseluruhan
- Peningkatan efisiensi pemulihan panas
Untuk sistem pemulihan panas suhu tinggi, ASTM SA213 T22 adalah salah satu material yang paling banyak digunakan karena retensi kekuatan dan ketahanan korosinya yang sangat baik.
Fitur Utama
Kekuatan Suhu Tinggi Yang Sangat Baik
Komposisi paduan kromium-molibdenum memberikan ketahanan mulur dan stabilitas mekanis yang luar biasa pada suhu pengoperasian yang tinggi.
Peningkatan Kinerja Perpindahan Panas
Sirip bergerigi menciptakan turbulensi terkendali, meningkatkan laju perpindahan panas dibandingkan dengan desain sirip padat konvensional.
Integritas Las yang Unggul
Pengelasan resistansi frekuensi tinggi memastikan ikatan metalurgi berkelanjutan antara sirip dan tabung, meminimalkan resistensi kontak termal.
Resistensi Oksidasi dan Penskalaan
Kandungan kromium meningkatkan ketahanan terhadap oksidasi dan kerak di lingkungan gas buang bersuhu tinggi.
Umur Panjang
Dirancang untuk pengoperasian berkelanjutan dalam proses industri berat yang mengutamakan keandalan dan efisiensi termal.
Pilihan Desain Fleksibel
Tersedia dalam dimensi khusus, konfigurasi sirip, dan kombinasi material untuk memenuhi kebutuhan proses tertentu.
Aplikasi Khas
ASTM SA213 T22 Tabung Bersirip Bergerigi umumnya digunakan dalam:
- Penghemat Boiler
- Pemanas Awal Udara
- Pembangkit Uap Pemulihan Panas (HRSG)
- Sistem Pemulihan Panas Limbah
- Pemanas Proses Pengilangan
- Tungku Petrokimia
- Penukar Panas Pembangkit Listrik
- Pemanas Minyak Termal
- Unit Pemulihan Gas Buang Industri
- Peralatan Pendingin Gas Proses
Rentang Manufaktur Standar
| Parameter |
Kisaran Standar |
| Bahan Tabung Dasar |
ASTM SA213 T22 |
| Diameter Luar Tabung |
19,05mm – 63,50mm |
| Ketebalan Dinding Tabung |
2,0mm – 8,0mm |
| Panjang Tabung |
Hingga 18.000mm |
| Bahan Sirip |
Baja Karbon, Baja Paduan, Baja Tahan Karat |
| Ketebalan Sirip |
0,8 mm – 2,0 mm |
| Tinggi Sirip |
8mm – 25mm |
| Pitch Sirip |
3mm – 12mm |
| Kepadatan Sirip |
80 – 330 Sirip/Meter |
| Tipe Sirip |
Sirip Las Bergerigi Heliks |
| Metode Pembuatan |
Pengelasan Resistansi Frekuensi Tinggi (HFW) |
Dimensi khusus dapat diproduksi sesuai dengan spesifikasi proyek dan standar internasional.
Komposisi Kimia ASTM SA213 T22
| Elemen |
Komposisi (%) |
| Karbon (C) |
0,05 – 0,15 |
| Mangan (Mn) |
0,30 – 0,60 |
| Fosfor (P) |
≤ 0,025 |
| Belerang (S) |
≤ 0,025 |
| Silikon (Si) |
≤0,50 |
| Kromium (Cr) |
1,90 – 2,60 |
| Molibdenum (Mo) |
0,87 – 1,13 |
Elemen paduan kromium dan molibdenum berkontribusi signifikan terhadap kekuatan suhu tinggi, ketahanan oksidasi, dan kinerja mulur jangka panjang.
Sifat Mekanik ASTM SA213 T22
| Milik |
Nilai Minimum |
| Kekuatan Tarik |
415 MPa |
| Kekuatan Hasil |
205 MPa |
| Pemanjangan |
30% |
| Kekerasan |
Biasanya ≤ 163 HB |
| Suhu Servis Maksimum yang Direkomendasikan |
Kira-kira. 600°C |
Sifat mekanik dapat bervariasi tergantung pada kondisi perlakuan panas dan persyaratan produksi.
Proses Manufaktur
Tabung Bersirip Bergerigi ASTM SA213 T22 kami diproduksi menggunakan proses manufaktur yang terkontrol:
- Inspeksi bahan baku masuk dan verifikasi sertifikasi.
- Persiapan presisi tabung mulus ASTM SA213 T22.
- Produksi strip sirip bergerigi sesuai spesifikasi desain.
- Gulungan sirip heliks terus menerus.
- Pengelasan resistansi frekuensi tinggi dari sirip ke permukaan tabung.
- Pemantauan jahitan las dan verifikasi kualitas.
- Inspeksi dimensi dan pengujian kinerja.
- Pembersihan permukaan, pelestarian, penandaan, dan pengemasan.
Proses ini memastikan ikatan sirip-ke-tabung yang kuat dan konduktivitas termal yang optimal.
Inspeksi & Jaminan Kualitas
Setiap batch menjalani prosedur pengujian dan inspeksi yang komprehensif untuk memastikan kepatuhan terhadap spesifikasi pelanggan dan standar internasional.
Verifikasi Materi
- Review sertifikat bahan baku
- Keterlacakan nomor panas
- Identifikasi Material Positif (PMI) berdasarkan permintaan

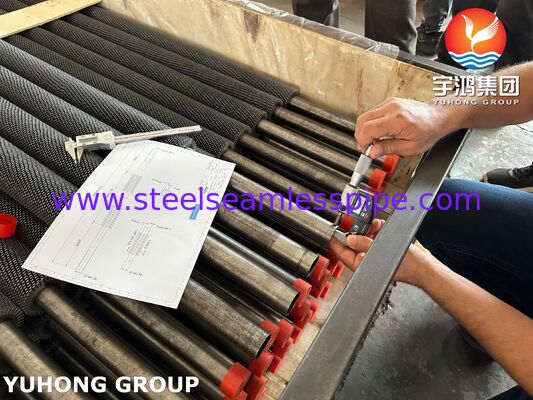

Inspeksi Dimensi
- Pengukuran diameter luar
- Verifikasi ketebalan dinding
- Pengukuran tinggi sirip
- Inspeksi nada sirip
- Verifikasi kelurusan tabung
- Inspeksi toleransi panjang
Pengujian Mekanis
- Uji Tarik
- Uji Kekerasan
- Tes Perataan
- Uji Ekspansi (jika ada)
Pengujian Non-Destruktif (NDT)
- Pengujian Arus Eddy (ECT)
- Pengujian Ultrasonik (UT)
- Pengujian Penetran Pewarna (PT)
- Pengujian Partikel Magnetik (MT) berdasarkan permintaan
Pemeriksaan Kualitas Las
- Pemeriksaan ikatan sirip ke tabung
- Pemantauan las terus menerus
- Pengujian integritas perlekatan sirip
Pengujian Tekanan
- Pengujian Hidrostatik sesuai dengan persyaratan ASTM bila ditentukan.
Keuntungan Tabung Bersirip Bergerigi ASTM SA213 T22
- Peningkatan area perpindahan panas eksternal
- Peningkatan efisiensi termal dalam aplikasi sisi gas
- Ketahanan yang sangat baik terhadap deformasi mulur
- Mengurangi dampak pengotoran dibandingkan dengan tabung sirip padat
- Performa unggul di lingkungan bersuhu tinggi
- Menurunkan konsumsi bahan bakar melalui peningkatan pemulihan panas
- Mengurangi jejak peralatan
- Masa pakai operasional yang diperpanjang
Dokumentasi yang Tersedia
Setelah pengiriman, dokumentasi berikut dapat diberikan:
- EN 10204 3.1 Sertifikat Uji Bahan
- Laporan Analisis Kimia
- Laporan Uji Mekanis
- Laporan Inspeksi Dimensi
- Laporan Uji Hidrostatis
- Laporan PMI (Opsional)
- Laporan NDT
- Daftar Pengepakan
- Sertifikat Kesesuaian
Mengapa Memilih Tabung Bersirip Bergerigi ASTM SA213 T22 Kami?
Tabung bersirip bergerigi kami dirancang untuk memaksimalkan efisiensi termal sekaligus menjaga daya tahan luar biasa dalam kondisi pengoperasian yang berat. Melalui teknologi pengelasan canggih, kontrol kualitas yang ketat, dan ketertelusuran material yang lengkap, kami menyediakan solusi tabung bersirip yang memenuhi tuntutan kebutuhan pembangkit listrik, pemrosesan petrokimia, operasi kilang, dan sistem pemulihan panas industri di seluruh dunia.
Apakah proyek Anda memerlukan dimensi standar atau desain tabung bersirip yang dapat disesuaikan sepenuhnya, Tabung Bersirip Bergerigi ASTM SA213 T22 kami memberikan kinerja perpindahan panas yang andal, mengurangi biaya pemeliharaan, dan nilai operasional jangka panjang.
