Ringkasan Produk

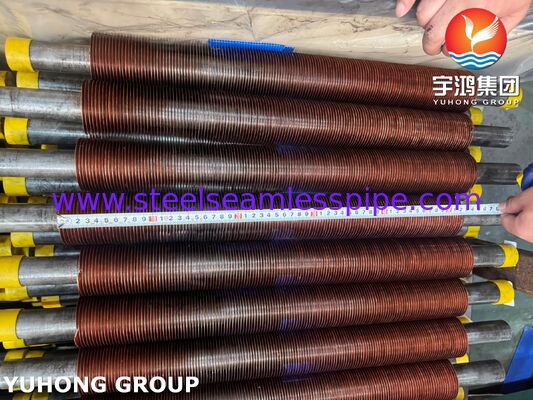

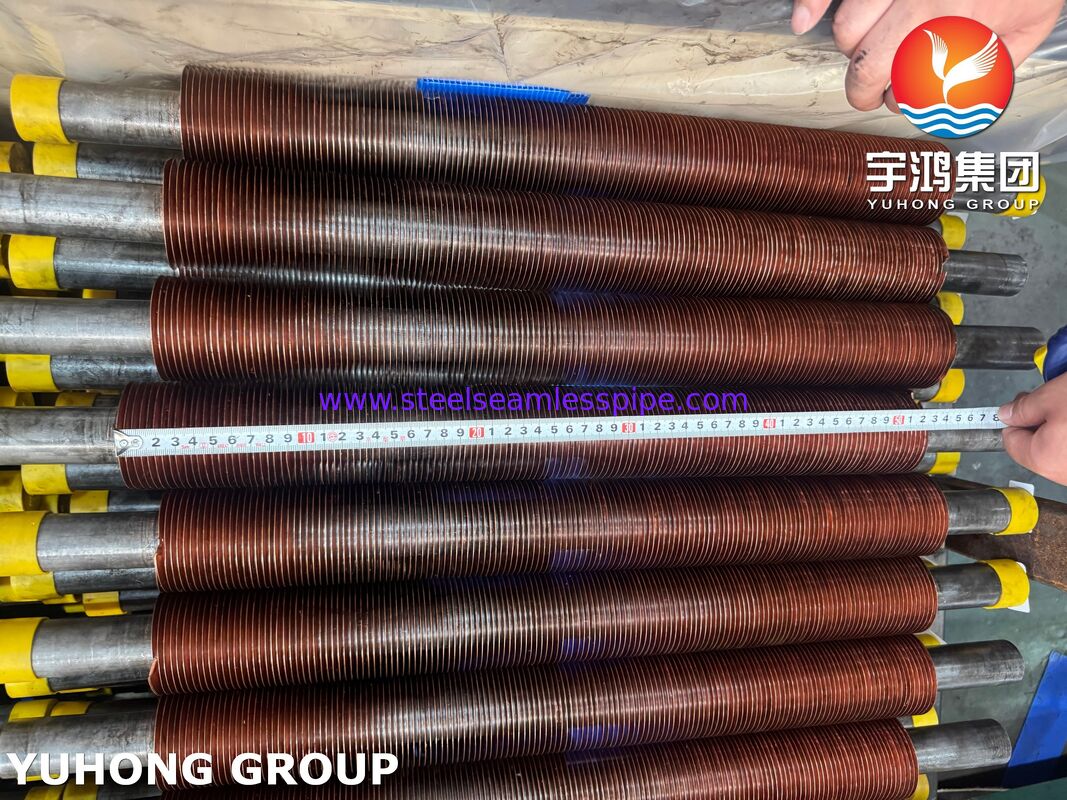

ASTM A106 Gr.B Embedded Finned Tubes with CU-T2 copper fins are engineered for high-efficiency air-cooled heat exchangers and industrial cooling systems requiring superior thermal conductivity and long-term operational reliabilityProses pembuatan sirip tertanam secara mekanis memasukkan dan mengunci strip sirip tembaga ke dalam alur yang diproses dengan tepat di permukaan tabung baja karbon,menciptakan ikatan seperti metalurgi yang kuat yang memastikan kinerja transfer panas yang sangat baik dan ketahanan terhadap pelepasan sirip di bawah siklus termal.
Menggabungkan kekuatan mekanik dari ASTM A106 Kelas B tabung baja tanpa jahitan dengan konduktivitas termal yang luar biasa dari CU-T2 sirip tembaga, tabung sirip ini banyak digunakan dalam pendingin udara,pendingin proses, pendingin gas, pendingin minyak, pendingin kompresor, fasilitas pembangkit listrik, pabrik petrokimia, dan sistem pemulihan panas HVAC.
Fitur Utama
- Efisiensi transfer panas yang tinggi karena ujung tembaga CU-T2 konduktivitas tinggi.
- Kekuatan mekanik yang sangat baik yang diberikan oleh ASTM A106 Gr.B tabung baja tanpa jahitan.
- Ikatan sirip ke tabung yang kuat dicapai melalui teknologi sirip tertanam.
- Tahan terhadap getaran dan kelelahan termal.
- Mengurangi ketahanan termal di sisi udara.
- Kehidupan layanan yang diperpanjang dalam aplikasi pendinginan industri.
- Cocok untuk sistem proses tekanan tinggi.
- Desain yang dioptimalkan untuk konstruksi penukar panas yang kompak.
- Mengurangi biaya operasi melalui peningkatan efisiensi energi.
Proses Produksi
Tabung dengan sirip tertanam diproduksi dengan pemesinan alur spiral terus menerus ke permukaan luar tabung ASTM A106 Gr.B.Sebuah CU-T2 pita sirip tembaga kemudian secara mekanis digulung dan tertanam erat ke alurBahan tabung dasar dipindahkan di sekitar akar sirip untuk mengunci sirip dengan aman.
Metode manufaktur ini menyediakan:
- Kekuatan lampiran sirip yang tinggi.
- Kontak termal yang sangat baik antara sirip dan tabung.
- Geometri sirip seragam.
- Operasi yang dapat diandalkan dalam siklus termal terus menerus.
- Mengurangi risiko pemisahan sirip dibandingkan dengan tabung sirip luka konvensional.
Dimensi Standar
Tabung dasar (ASTM A106 Gr.B)
Di luar kisaran diameter:
- 19.05 mm (3/4")
- 25.40 mm (1")
- 31.75 mm (1-1/4")
- 38.10 mm (1-1/2")
- 50.80 mm (2")
- 57.15 mm (2-1/4")
- 60.33 mm (2-3/8")
- 63.50 mm (2-1/2")
Ketebalan dinding:
Panjang tabung:
CU-T2 Copper Fin
Tinggi sirip:
Ketebalan sirip:
Jarak sirip:
Kapadatan sirip:
Dimensi dapat disesuaikan sesuai dengan persyaratan desain termal.
Spesifikasi bahan
Bahan tabung dasar
ASTM A106 Kelas B tabung baja karbon tanpa jahitan
Standar yang berlaku:
Aplikasi khas:
- Mesin penukar panas
- Air cooler
- Proses pipa
- Peralatan kilang
- Sistem pembangkit listrik
Bahan sirip
CU-T2 Tembaga
Standar yang berlaku:
- ASTM B152
- GB/T 5231
- EN CW004A
Karakteristik:
- Konduktivitas termal tinggi
- Duktilitas yang sangat baik
- Ketahanan korosi yang baik
- Kemampuan pembentukan sirip yang unggul
Komposisi Kimia
ASTM A106 Kelas B
| Elemen |
Komposisi (%) |
| Karbon (C) |
Max 0.25 |
| Mangan (Mn) |
0.27 ¢ 0.93 |
| Fosfor (P) |
Max 0.035 |
| Sulfur (S) |
Max 0.035 |
| Silikon (Si) |
Min 0.10 |
| Tembaga (Cu) |
Max 0.40 |
| Nikel (Ni) |
Max 0.40 |
| Besi (Cr) |
Max 0.40 |
| Molybdenum (Mo) |
Max 0.15 |
| Vanadium (V) |
Max 0.08 |
CU-T2 Bahan sirip tembaga
| Elemen |
Komposisi (%) |
| Tembaga + Perak (Cu+Ag) |
≥ 99.90 |
| Oksigen (O) |
≤ 0.015 |
| Total kekotoran |
≤ 0.10 |
Sifat Mekanis
Tabung kelas B ASTM A106
| Properti |
Nilai |
| Kekuatan tarik |
≥330 MPa |
| Kekuatan Hasil |
≥205 MPa |
| Perpanjangan |
≥ 35% |
| Kekerasan |
≤ 79 HRB (Biasa) |
CU-T2 Copper Fin
| Properti |
Nilai |
| Kekuatan tarik |
200-250 MPa |
| Perpanjangan |
≥ 30% |
| Konduktivitas Termal |
Sekitar 390 W/m·K |
| Konduktivitas Listrik |
≥97% IACS |
Pemeriksaan dan Pengujian
Untuk memastikan kualitas yang konsisten dan kepatuhan terhadap spesifikasi proyek, setiap batch tabung bergelombang tertanam dapat menjalani inspeksi berikut:
Pemeriksaan Bahan Baku
- Verifikasi sertifikat bahan
- Analisis komposisi kimia

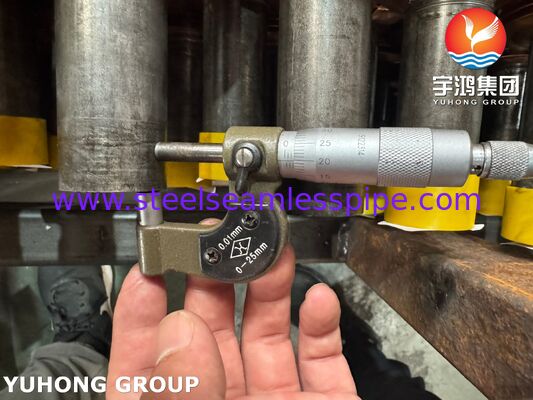

- Pemeriksaan dimensi
- Pemeriksaan kualitas permukaan
Inspeksi Pabrik
- Pengukuran pitch sirip

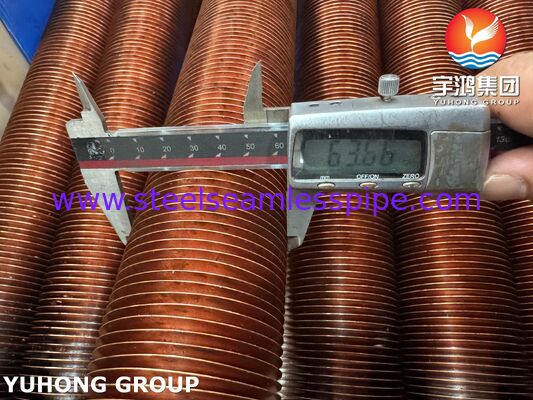

- Verifikasi tinggi sirip

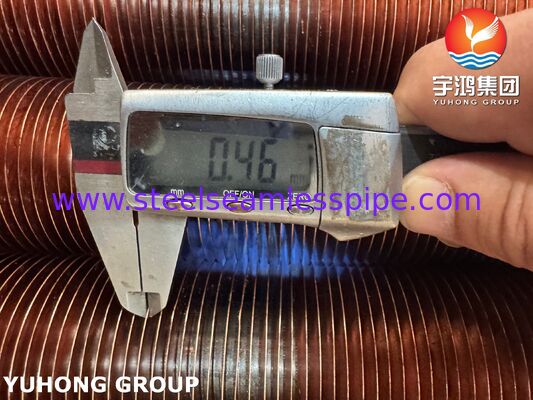

- Pemeriksaan ketebalan sirip
- Pemeriksaan kedalaman alur
- Pemeriksaan integritas penggulung sirip
Pengujian Mekanis
- Uji kekuatan ikatan sirip
- Uji perataan
- Uji tarik
- Uji kekerasan
Pengujian yang Tidak Membinasakan
- Uji tekanan hidrostatik
- Pengujian arus Eddy
- Uji ultrasonik (UT)
- Pengujian partikel magnetik (jika diperlukan)
Pemeriksaan Akhir
- Pemeriksaan visual
- Verifikasi panjang
- Pemeriksaan lurus
- Pemeriksaan kemasan
- Pemeriksaan saksi pihak ketiga tersedia
Aplikasi
ASTM A106 Gr.B Embedded Fined Tubes with CU-T2 Copper Fins banyak digunakan dalam:
- Air-dingin penukar panas (ACHE)
- Pabrik Petrokimia
- Pabrik pengolahan
- Fasilitas Pengolahan Gas Alam
- Stasiun Listrik
- Sistem pendinginan kompresor
- Unit pendingin minyak
- Proses pendingin
- Sistem pemulihan panas limbah
- Peralatan pendingin industri HVAC
Keuntungan untuk Aplikasi Pendingin Udara
Kombinasi baja karbon ASTM A106 Gr.B dan sirip tembaga CU-T2 menawarkan keseimbangan yang ideal antara kekuatan mekanik dan kinerja termal.Pinus tembaga secara signifikan meningkatkan luas permukaan transfer panas eksternal sambil mempertahankan resistensi termal yang rendah, memungkinkan efisiensi pendinginan yang lebih tinggi dan mengurangi jejak peralatan.
Untuk produsen pendingin udara yang mencari solusi transfer panas yang andal dan hemat biaya,tabung berdaun tembaga tertanam tetap menjadi salah satu pilihan yang paling efektif untuk memaksimalkan kinerja termal sambil memastikan stabilitas operasional jangka panjang.
