Tipe L-Wunded Fined Tube (ASME SA179 Steel Tube dengan AL1060 Aluminium Fin)
Ringkasan Produk
L-Type Wound Fined Tube adalah solusi transfer panas yang hemat biaya dan termal yang efisien yang dikembangkan untuk penukar panas, kondensator, pendingin minyak,dan sistem pendingin industriDibuat menggunakan tabung baja karbon ASME SA179 dan strip sirip aluminium AL1060 dengan kemurnian tinggi,tabung berdaun ini memberikan peningkatan substansial di area transfer panas eksternal sambil mempertahankan keandalan mekanik yang sangat baik.
Atap sirip dibentuk secara mekanis menjadi profil "L" dan spiral melingkar di sekitar permukaan tabung di bawah ketegangan terkontrol.menciptakan kontak logam-ke-logam terus menerus yang mempromosikan transfer panas yang efisienSelain itu, kaki sirip yang tumpang tindih sebagian melindungi permukaan tabung dari paparan atmosfer, membantu mengurangi korosi eksternal dalam kondisi operasi yang tepat.
Karena konstruksi ekonomisnya dan kinerja yang terbukti, tabung sirip tipe L tetap menjadi salah satu konfigurasi tabung sirip yang paling banyak digunakan dalam peralatan transfer panas yang didinginkan udara.
Fitur Utama
- Efisiensi termal tinggi melalui luas permukaan eksternal yang diperluas.
- Konduktivitas termal yang sangat baik dari bahan aluminium AL1060.
- Desain ekonomis untuk proyek penukar panas skala besar.
- Konstruksi ringan mengurangi berat keseluruhan peralatan.
- Kontak sirip ke tabung terus-menerus meningkatkan kinerja transfer panas.
- Perlindungan parsial permukaan tabung dari paparan lingkungan.
- Cocok untuk suhu operasi rendah dan sedang.
- Geometri sirip yang seragam memastikan kinerja yang konsisten.
- Integrasi mudah ke dalam berbagai desain penukar panas.
- Tersedia dalam ukuran dan konfigurasi sirip yang disesuaikan.
Metode Produksi
Tabung berdaun bergelombang tipe L diproduksi dengan cara membungkus strip aluminium yang sudah dibentuk secara mekanis di sekitar permukaan luar tabung dasar.strip aluminium berbentuk profil L, dan kaki sirip terikat dengan erat di bawah ketegangan untuk mencapai kontak intim dengan dinding tabung.
Berbeda dengan tabung dengan sirip las, tidak ada proses penggabungan suhu tinggi yang terlibat, mempertahankan sifat metalurgi asli dari tabung baja dan sirip aluminium.
Proses manufaktur memberikan:
- Jarak sirip yang konsisten
- Tinggi sirip seragam
- Penyambungan sirip yang stabil
- Keakuratan dimensi yang sangat baik
- Kinerja termal yang andal
- Permukaan sirip luar yang halus
Aplikasi Tipikal
Air-dingin penukar panas (ACHE)
Ideal untuk tugas pendinginan suhu rendah dan menengah di industri proses di mana transfer panas sisi udara yang ditingkatkan diperlukan.
Kondensator uap
Memberikan luas permukaan yang lebih besar untuk kondensasi yang efisien dan penolakan panas.
Sistem pendingin minyak
Cocok untuk pendinginan:
- Minyak pelincir
- Minyak hidraulik
- Minyak kompresor
- Cairan proses industri
Peralatan HVAC dan pendingin
Digunakan secara luas dalam sistem pendingin komersial dan industri yang membutuhkan disipasi panas yang efisien.
Pendinginan Proses Industri
Digunakan di:
- Pabrik petrokimia
- Fasilitas pengolahan kimia
- Stasiun pembangkit listrik
- Industri pengolahan makanan
- Operasi manufaktur
Spesifikasi Teknis Standar
| Parameter |
Jangkauan Tipikal |
| Bahan tabung dasar |
ASME SA179 Baja karbon tanpa jahitan |
| Bahan sirip |
AL1060 Aluminium |
| Diameter Luar Tabung |
15.88 mm 50.8 mm (5/8" 2") |
| Ketebalan dinding tabung |
1.24 mm 4.11 mm |
| Panjang tabung |
Hingga 18.000 mm |
| Tinggi sirip |
7 mm 16 mm |
| Ketebalan sirip |
0.25 mm 0.40 mm |
| Pin Pitch |
2.0 mm 5.0 mm |
| Ketumpatan sirip |
5 ¢ 13 sirip per inci (FPI) |
| Jangkauan suhu operasi |
Hingga 150°C 180°C |
| Jenis sirip |
L-Type Wound Fin |
| Standar Produksi |
Spesifikasi Pelanggan / Standar Industri |
Geometri sirip khusus dan dimensi tabung dapat disediakan sesuai dengan kebutuhan proyek.
Komposisi kimia tabung ASME SA179
| Elemen |
Komposisi (%) |
| Karbon (C) |
≤ 0.18 |
| Mangan (Mn) |
0.27 ¢ 0.63 |
| Fosfor (P) |
≤ 0.035 |
| Sulfur (S) |
≤ 0.035 |
Komposisi baja karbon rendah memberikan konduktivitas termal yang sangat baik, formabilitas, dan weldability, membuatnya cocok untuk layanan penukar panas.
ASME SA179 Sifat Mekanis
| Properti |
Nilai Minimal |
| Kekuatan tarik |
325 MPa |
| Kekuatan Hasil |
180 MPa |
| Perpanjangan |
35% |
| Kekerasan |
Sesuai dengan persyaratan ASME |
Sifat-sifat ini memastikan kinerja struktural yang dapat diandalkan dalam kondisi operasi normal.
AL1060 Aluminium Fin Komposisi Kimia
| Elemen |
Komposisi (%) |
| Aluminium (Al) |
≥ 99.60 |
| Silikon (Si) |
≤ 0.25 |
| Besi (Fe) |
≤ 0.35 |
| Tembaga (Cu) |
≤ 0.05 |
| Mangan (Mn) |
≤ 0.03 |
| Magnesium (Mg) |
≤ 0.03 |
| Zinc (Zn) |
≤ 0.05 |
| Titanium (Ti) |
≤ 0.03 |
Keurasan aluminium yang tinggi berkontribusi pada konduktivitas termal yang luar biasa dan karakteristik pembentuk sirip yang sangat baik.
AL1060 Sifat Mekanis
| Properti |
Nilai Tipikal |
| Kekuatan tarik |
60 ∼ 110 MPa |
| Kekuatan Hasil |
≥ 20 MPa |
| Perpanjangan |
≥ 20% |
| Konduktivitas Termal |
Sekitar 230 W/m·K |
Sifat-sifat ini memungkinkan transfer panas yang efisien sambil mempertahankan fleksibilitas selama proses penggulung.
Inspeksi dan Penjaminan Mutu
Setiap tabung dengan sirip tipe L menjalani prosedur inspeksi yang ketat selama pembuatan untuk memastikan konsistensi dan keandalan produk.
Pemeriksaan Bahan Baku
- Verifikasi Sertifikat Uji Mill
- Tinjauan pelacakan bahan
- Validasi komposisi kimia
- Pengujian PMI tersedia atas permintaan

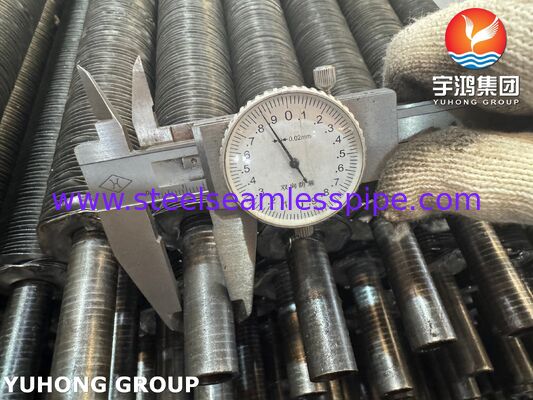

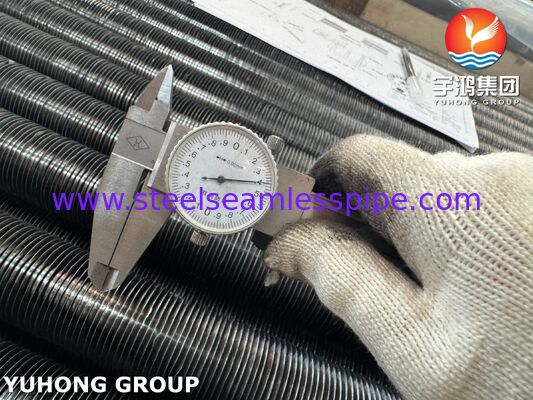

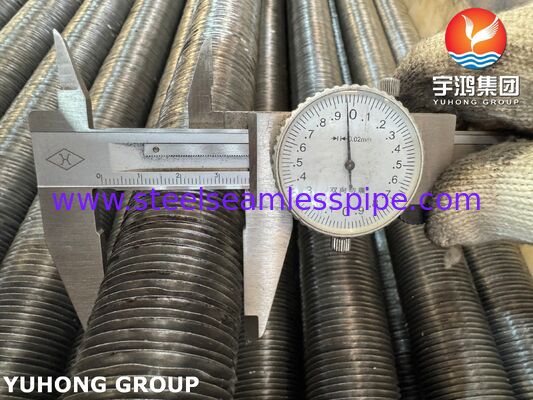

Pemeriksaan Dimensi
- Pengukuran diameter luar tabung
- Verifikasi ketebalan dinding
- Pemeriksaan ketinggian sirip
- Verifikasi pitch sirip

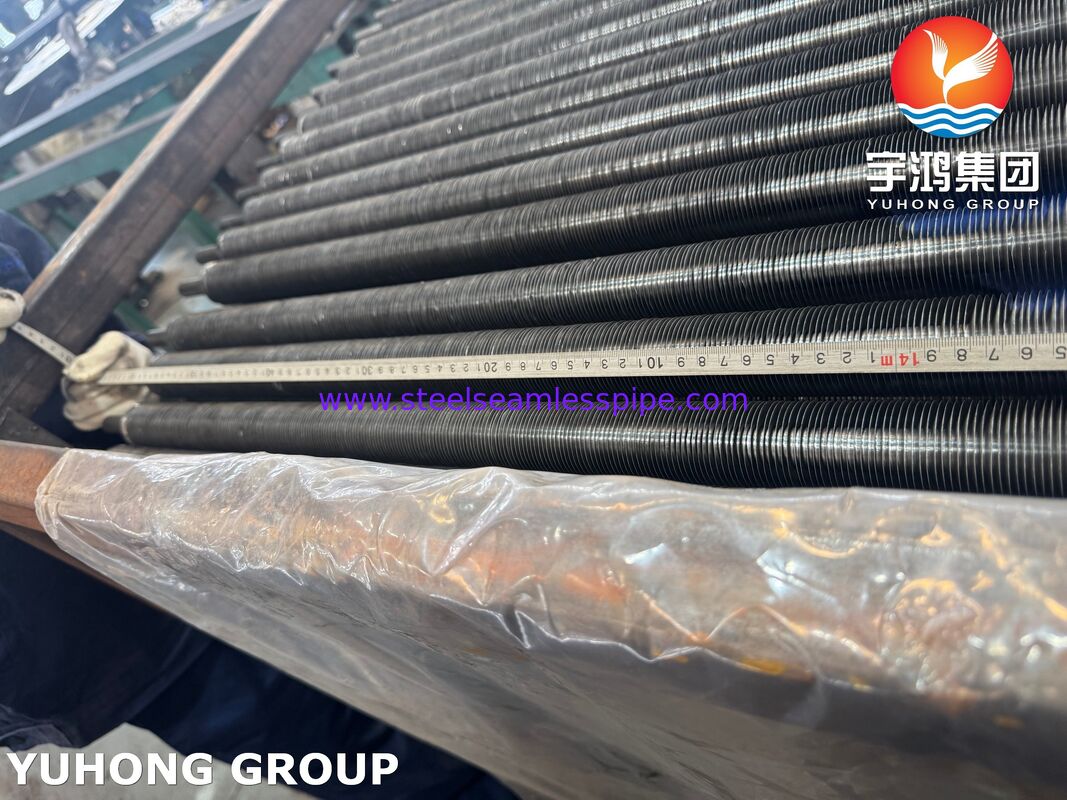

- Pengukuran toleransi panjang
- Pemeriksaan tegak lurus
Pengujian Mekanis
- Pengujian ketegangan
- Uji perataan
- Uji ekspansi
- Evaluasi integritas penggulung sirip
Pemeriksaan yang Tidak Menghancurkan
- Pengujian arus Eddy
- Pengujian tekanan hidrostatik
- Pengujian kebocoran pneumatik (jika ditentukan)
- Pemeriksaan cacat permukaan
Pemeriksaan Visual
- Pemeriksaan keseragaman sirip
- Penilaian akhir permukaan
- Verifikasi pemasangan sirip
- Pemeriksaan kemasan
Pemeriksaan Pihak Ketiga
Layanan inspeksi independen dapat diatur melalui lembaga yang diakui secara internasional seperti SGS, TÜV, Bureau Veritas, Intertek, dan Lloyd's Register.
Keuntungan dari Tabung L-Type Wound Fined
Dibandingkan dengan tabung telanjang, tabung dengan sirip tipe L menawarkan:
- Luas transfer panas yang jauh lebih besar
- Peningkatan efisiensi termal
- Penurunan jejak penukar
- Biaya peralatan keseluruhan yang lebih rendah
- Konstruksi ringan
- Keandalan yang terbukti dalam aplikasi suhu rendah
- Proses manufaktur yang ekonomis
Manfaat ini membuat tabung dengan sirip tipe L menjadi pilihan yang sangat baik untuk proyek yang membutuhkan peningkatan transfer panas yang hemat biaya.
Kemasan dan Pengiriman
Untuk mencegah kerusakan sirip selama transportasi dan penyimpanan, produk dikirimkan menggunakan kemasan pelindung kelas ekspor, termasuk:
- Kasus kayu yang layak untuk berlayar
- Bentuk bundel dengan bingkai baja
- Penjaga jarak
- Tutup perlindungan ujung tabung
- Solusi kemasan proyek yang disesuaikan
Semua metode kemasan dirancang untuk menjaga geometri sirip dan kualitas produk selama pengiriman dan penanganan di lokasi.
