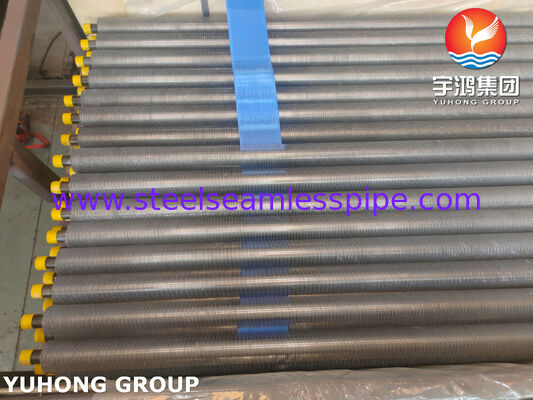

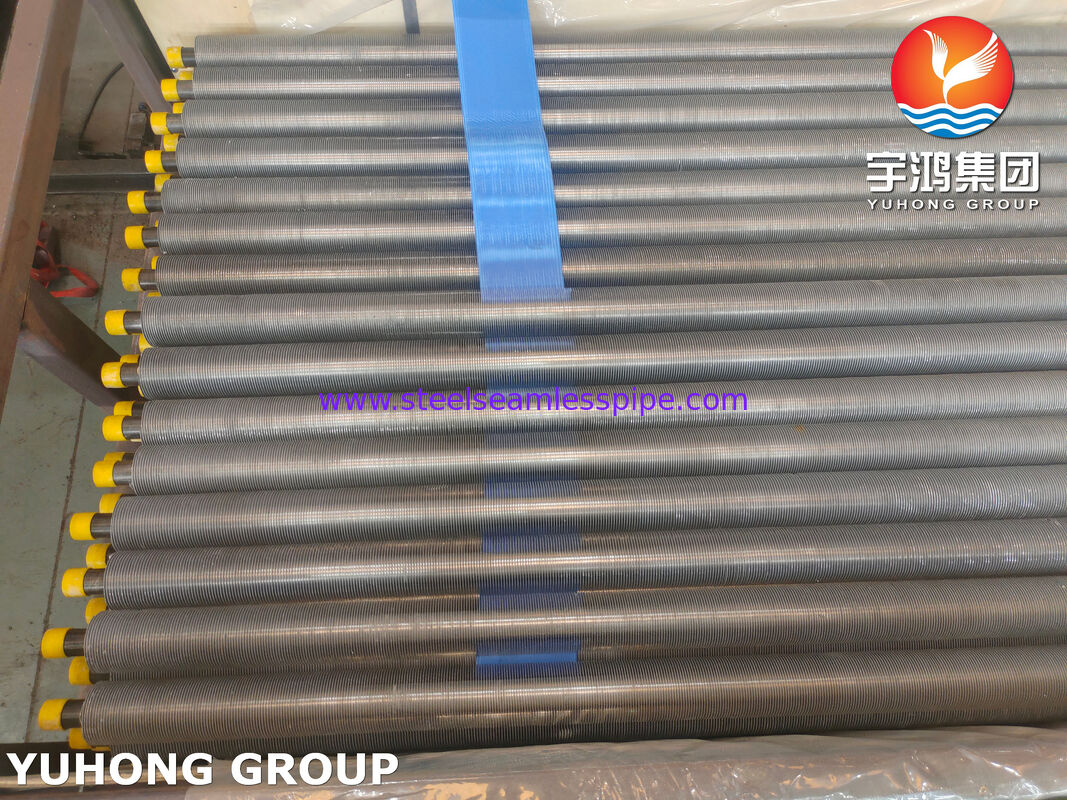

ASTM A179 Tabung Fined yang Diekstrusi
Ringkasan Produk
ASTM A179 Extruded Finned Tubes are high-performance heat transfer components manufactured from ASTM A179 seamless low-carbon steel tubes with an extruded aluminum fin sleeve mechanically bonded to the base tubeProses ekstrusi membentuk struktur sirip yang solid dan berkelanjutan yang memberikan konduktivitas termal yang sangat baik, kekuatan mekanik yang unggul, dan ketahanan korosi jangka panjang.
Dibandingkan dengan tabung sirip konvensional, tabung sirip yang diekstrusi menawarkan kontak sirip-ke-tabung yang ditingkatkan, efisiensi transfer panas yang ditingkatkan,dan ketahanan yang luar biasa dalam lingkungan industri yang menuntutTabung-tabung ini digunakan secara luas dalam penukar panas yang didinginkan udara, pendingin kipas, penghematan, unit pemulihan panas limbah, fasilitas pembangkit listrik, pabrik petrokimia, sistem HVAC,dan peralatan pendingin proses.
Fitur Utama
- Dibuat menggunakan ASTM A179 tabung baja rendah karbon yang ditarik dingin tanpa jahitan.
- Struktur sirip sepenuhnya diekstrusi untuk ikatan sirip-ke-tabung maksimum.
- Kinerja termal yang sangat baik dan efisiensi transfer panas.
- Ketahanan tinggi terhadap kerusakan mekanis selama transportasi dan operasi.
- Perlindungan korosi atmosfer yang unggul karena penutup aluminium yang lengkap.
- Cocok untuk aplikasi pertukaran panas suhu menengah dan rendah.
- Masa pakai yang panjang dengan kebutuhan pemeliharaan yang berkurang.
- Ketahanan getaran yang sangat baik dalam penukar panas yang didinginkan udara.
- Kompatibel dengan berbagai geometry sirip dan ukuran kustom.
Proses Produksi
Tabung berdaun yang diekstrusi diproduksi dengan terlebih dahulu memasang sleeve aluminium di atas tabung dasar ASTM A179. rol ekstrusi khusus kemudian secara plastik mendistorsi lapisan aluminium luar,menciptakan sirip sementara secara bersamaan membentuk ikatan mekanis yang intim dengan tabung baja di bawahnya.
Proses ini menciptakan:
- Kontak terus menerus dari sirip ke tabung.
- Resistensi termal minimal.
- Perekat mekanik yang kuat.
- Perlindungan korosi yang ditingkatkan untuk tabung dasar.
Struktur sirip yang dihasilkan menjadi bagian integral dari perakitan tabung, memberikan keandalan yang unggul dalam kondisi operasi jangka panjang.
Dimensi Standar
Dimensi berikut mewakili kemampuan manufaktur umum. ukuran yang disesuaikan tersedia atas permintaan.
| Parameter |
Jangkauan standar |
| OD tabung dasar |
15.88 mm 50.8 mm |
| Ketebalan dinding tabung dasar |
1.2 mm 5.0 mm |
| Panjang tabung |
Hingga 18.000 mm |
| Diameter luar sirip |
30 mm ️ 80 mm |
| Tinggi sirip |
7 mm 16 mm |
| Ketebalan sirip |
0.3 mm 0.5 mm |
| Ketumpatan sirip |
8 16 FPI |
| Pin Pitch |
1.6 mm 3.2 mm |
| Bahan sirip |
Aluminium 1060 / 1070 / 1100 |
Komposisi kimia ASTM A179
Spesifikasi ASTM A179 mencakup tabung baja karbon rendah yang ditarik dingin tanpa jahitan yang dimaksudkan untuk aplikasi penukar panas dan kondensor.
| Elemen |
Komposisi (%) |
| Karbon (C) |
≤ 0.18 |
| Mangan (Mn) |
0.27 ¢ 0.63 |
| Fosfor (P) |
≤ 0.035 |
| Sulfur (S) |
≤ 0.035 |
Kandungan karbon yang rendah memberikan keseragaman, fleksibilitas, dan konduktivitas termal yang sangat baik.
ASTM A179 Sifat Mekanis
| Properti |
Nilai |
| Kekuatan tarik |
≥ 325 MPa |
| Kekuatan Hasil |
≥ 180 MPa |
| Perpanjangan |
≥ 35% |
| Kekerasan |
Biasanya ≤ 72 HRB |
Sifat-sifat ini memastikan karakteristik pembentukan yang sangat baik dan kinerja yang dapat diandalkan dalam kondisi siklus termal.
Keuntungan Transfer Panas
Desain sirip ekstrusi secara signifikan meningkatkan area transfer panas eksternal dibandingkan dengan tabung telanjang.
Manfaatnya meliputi:
- Koefisien transfer panas keseluruhan yang lebih tinggi.
- Mengurangi jejak penukar.
- Menurunkan hambatan aliran udara.
- Meningkatkan efisiensi energi.
- Mengurangi biaya operasi.
- Performa termal yang ditingkatkan dalam aplikasi transfer panas di sisi udara.
Struktur sirip yang terikat sepenuhnya meminimalkan resistensi kontak, sehingga panas dapat ditransfer secara efisien dari dinding tabung ke udara di sekitarnya.
Pemeriksaan dan Pengujian Kualitas
Setiap ASTM A179 yang diekstrusi tabung dapat menjalani prosedur inspeksi yang komprehensif untuk memastikan kepatuhan dengan spesifikasi proyek dan standar internasional.
Pemeriksaan Bahan Baku
- Verifikasi sertifikat bahan.
- Analisis komposisi kimia.
- Verifikasi dimensi.
- Pemeriksaan kondisi permukaan.
Uji tabung dasar
- Pengujian arus Eddy.
- Pengujian ultrasonik (UT).
- Pengujian tekanan hidrostatik.
- Tes perataan.
- Tes pembakaran.
- Pengujian kekerasan.
Inspeksi tabung sirip

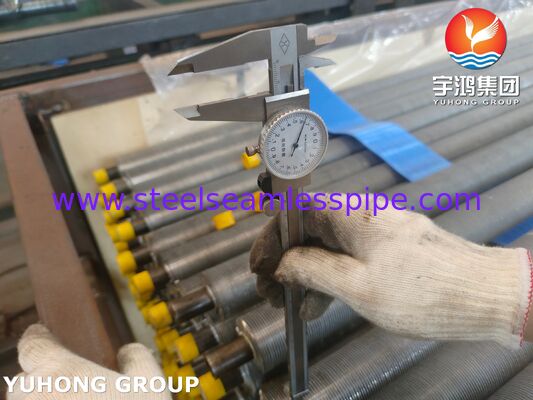

- Pengukuran ketinggian sirip.
- Verifikasi pitch sirip.

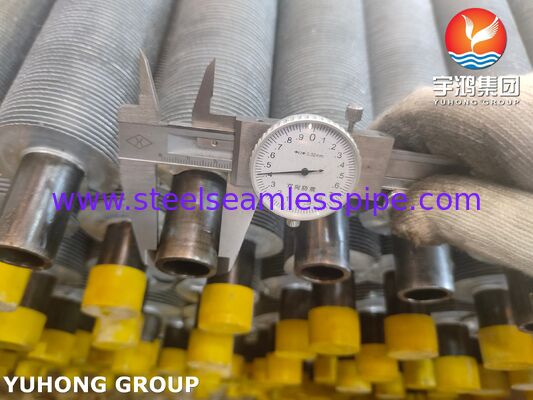

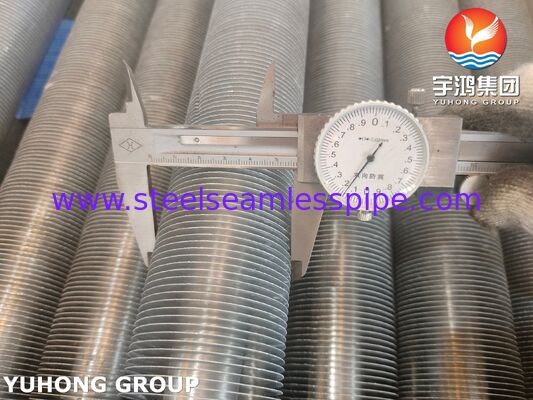

- Pemeriksaan diameter luar.
- Inspeksi integritas obligasi.
- Pemeriksaan seragam kerah sirip.
- Verifikasi lurus.
- Pemeriksaan permukaan visual.
Inspeksi pihak ketiga opsional
- SGS
- BV
- TÜV
- Intertek
- Lloyd's Register
Laporan inspeksi dapat disediakan sesuai dengan kebutuhan pelanggan.
Aplikasi Tipikal
Penukar Panas Dingin Udara
Digunakan secara luas di kilang, fasilitas petrokimia, dan pabrik pengolahan gas di mana udara berfungsi sebagai media pendinginan.
Generasi Listrik
Digunakan dalam kondensator, sistem pendingin bantu, dan unit pemulihan panas limbah.
Industri Petrokimia
Cocok untuk pendinginan proses, kondensasi hidrokarbon, dan sistem pemulihan panas.
HVAC dan Pendingin
Digunakan secara luas dalam pendingin, kondensator, penguap, dan sistem ventilasi industri.
Pemulihan Panas Industri
Meningkatkan efisiensi energi dengan memulihkan panas dari gas buang dan aliran proses.
Kondisi Pasokan yang Tersedia
- Tabung kosong + pemasangan sirip yang diekstrusi
- Tabung potong panjang
- Bagian ujung tabung yang diperluas
- Bagian-bagian dari mesin penggiling
- Kap pelindung galvanis
- Ekspor kemasan yang layak di laut
- Spesifikasi proyek yang disesuaikan
