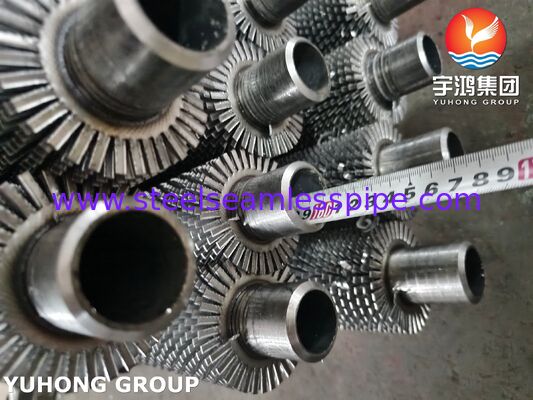

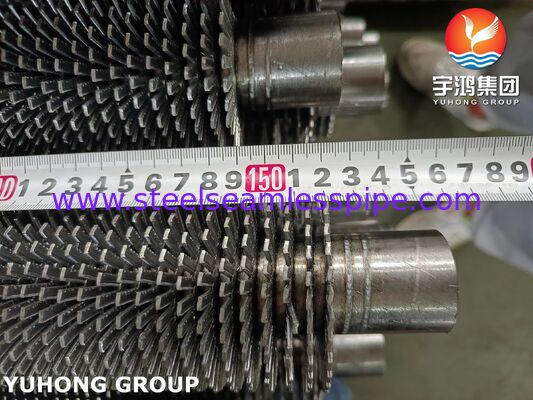

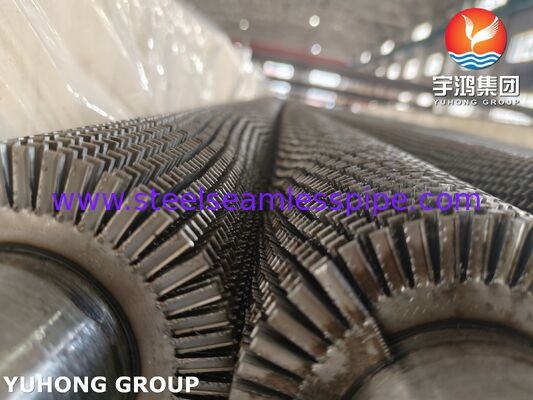

Tabung Bersirip Bergerigi (Tabung Dasar ASTM A192 + Sirip Baja Karbon)
Tabung Bersirip Bergerigi Tertanam Berkinerja Tinggi untuk Peningkatan Perpindahan Panas
Tabung bersirip bergerigi kami, menampilkan tabung dasar baja karbon mulus ASTM A192 berkualitas tinggi dengan sirip bergerigi baja karbon (CS) tertanam, memberikan efisiensi perpindahan panas yang unggul dalam aplikasi industri yang menuntut. Tabung ini dirancang untuk lingkungan bertekanan tinggi, menawarkan kinerja termal yang sangat baik, kekuatan mekanik, dan keandalan jangka panjang.
Sebagai eksportir komponen penukar panas yang berpengalaman, kami mengkhususkan diri dalam pembuatan dan penyediaan tabung bersirip bergerigi premium yang memenuhi atau melampaui standar internasional. Produk kami membantu pelanggan mengoptimalkan efisiensi energi, mengurangi ukuran peralatan, dan menurunkan biaya operasional pada boiler, penukar panas, dan sistem berpendingin udara.
Spesifikasi Bahan Produk
Bahan Tabung Dasar: ASTM A192 / ASME SA192 Bahan Sirip Tabung Boiler Baja Karbon Mulus: Baja Karbon (nilai umum: 08F, SPCC, atau baja karbon rendah setara untuk sifat mampu bentuk dan konduktivitas termal yang optimal)
Komposisi Kimia
Komposisi Kimia Tabung Dasar ASTM A192 (%):
| Elemen |
Isi (%) |
| Karbon (C) |
0,06 - 0,18 |
| Mangan (Mn) |
0,27 - 0,63 |
| Fosfor (P) |
≤ 0,035 |
| Belerang (S) |
≤ 0,035 |
| Silikon (Si) |
≤ 0,25 |
Komposisi Kimia Bahan Sirip Baja Karbon (Khas untuk 08F/SPCC): Baja karbon rendah dengan C ≤ 0,08%, Mn 0,25-0,50%, P ≤ 0,035%, S ≤ 0,035%. Hal ini memastikan keuletan yang sangat baik untuk pembentukan gerigi dan ikatan mekanis yang kuat.
Struktur Tabung Bersirip Bergerigi dan Proses Pembuatannya
Tabung bersirip bergerigi kami menggunakan proses tertanam (tipe G) untuk kekuatan ikatan yang unggul:
- Tabung Dasar: Tabung baja karbon ASTM A192 mulus bertekanan tinggi memberikan integritas struktural inti dan ketahanan terhadap tekanan.
- Sirip: Strip baja karbon bergerigi ("takik U" atau "V") untuk meningkatkan turbulensi permukaan dan mengganggu lapisan batas untuk perpindahan panas konvektif yang lebih baik.
- Proses Tertanam: Sebuah alur dikerjakan secara presisi ke dalam tabung dasar. Strip sirip bergerigi dililitkan pada alur dan dikunci secara mekanis dengan menggulung material tabung kembali ke dasar sirip. Hal ini menciptakan ikatan yang kuat seperti metalurgi tanpa bahan pengisi tambahan, tahan terhadap getaran, siklus termal, dan suhu tinggi (hingga ~400°C / 752°F).
Desain tertanam ini menawarkan kinerja yang lebih baik dibandingkan alternatif yang dibungkus atau dilas dalam aplikasi bertekanan tinggi, meminimalkan ketahanan termal pada antarmuka tabung sirip.

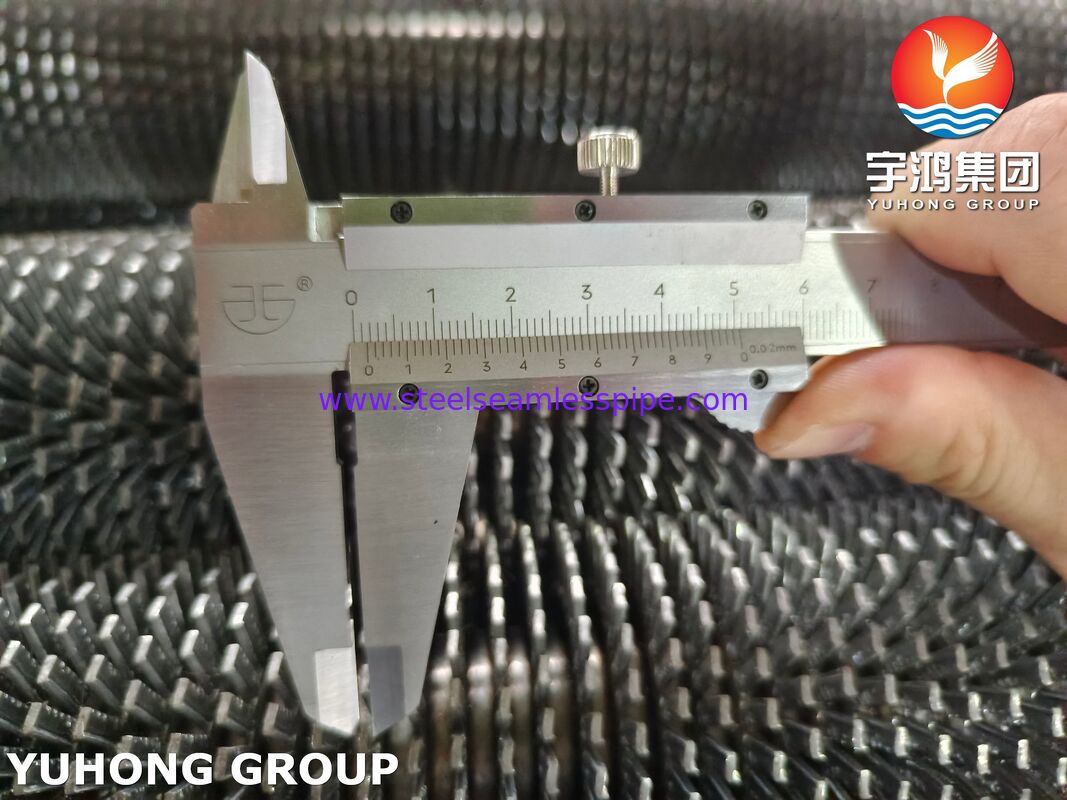

Dimensi dan Toleransi
Kami menjaga toleransi produksi yang ketat untuk memastikan kesesuaian sempurna pada rakitan penukar panas.
Dimensi Khas (Dapat Disesuaikan):
- OD Tabung Dasar: 16 mm – 63 mm (umum: 25-57 mm)
- Tinggi Sirip: 8 mm – 35 mm
- Ketebalan Sirip: 0,4 mm – 1,5 mm (bergerigi)
- Pitch Sirip: 3 – 333 sirip per meter (1-8 FPI)
- Panjang Tabung: Hingga 10-12 meter atau sesuai kebutuhan
Toleransi Dimensi (Rentang Standar):
- OD Tabung Dasar: ±0,1 mm hingga ±0,2 mm
- Ketebalan Dinding: ±10% atau per ASTM A192
- Kelurusan: ≤ 1 mm per meter
Semua tabung menjalani pemeriksaan kualitas yang ketat, termasuk pengujian hidrostatik, verifikasi dimensi, dan evaluasi kekuatan ikatan.
Keunggulan Kinerja
- Perpindahan Panas Unggul: Sirip bergerigi meningkatkan luas permukaan efektif dan meningkatkan turbulensi, meningkatkan koefisien perpindahan panas keseluruhan sebesar 20-30% atau lebih dibandingkan sirip padat dalam aplikasi aliran gas.
- Ikatan Mekanis yang Kuat: Desain tertanam tahan terhadap getaran tinggi, ekspansi termal, dan siklus tekanan tanpa melonggarkan sirip.
- Tahan Suhu & Tekanan Tinggi: Cocok untuk pengoperasian berkelanjutan dalam kondisi boiler dan superheater yang berat.
- Ketahanan Terhadap Pengotoran & Kebersihan: Desain bergerigi dan jalur gas lurus mengurangi pengotoran pada aliran gas yang lebih bersih; mudah dirawat.
- Hemat Biaya: Konstruksi baja karbon menyeimbangkan kinerja dan ekonomi untuk lingkungan non-korosif atau sedikit korosif.
- Desain Ringkas: Memungkinkan penukar panas yang lebih kecil dengan tugas setara, menghemat ruang dan biaya material.
Bidang Aplikasi Terperinci
Tabung bersirip bergerigi ASTM A192 kami banyak digunakan di berbagai industri:
- Pembangkit Listrik: Economizer, pemanas awal udara, pemanas super, dan pemulihan panas limbah di boiler dan pembangkit listrik.
- Pengolahan Petrokimia & Kimia: Penukar panas untuk pemanasan/pendinginan proses, kondensor, dan reboiler.
- Minyak & Gas: Pemanas berbahan bakar, penukar panas berpendingin udara (ACHE), dan aplikasi kilang.
- HVAC & Pendinginan: Sistem penanganan udara dan pemulihan panas skala besar.
- Boiler & Insinerator Industri: Perpindahan panas yang efisien dalam pembangkitan uap dan pendinginan gas buang.
- Metalurgi & Semen: Boiler panas limbah dan sistem pengeringan.
Tabung ini unggul dalam pertukaran panas gas-ke-cair atau gas-ke-gas di mana koefisien perpindahan panas sisi gas adalah faktor pembatasnya.
Mengapa Memilih Kami? Keunggulan dan Keahlian Kami
Dengan pengalaman khusus bertahun-tahun dalam produksi tabung bersirip dan ekspor internasional, kami menonjol melalui:
- Manufaktur Tingkat Lanjut: Mesin finning tertanam yang canggih memastikan kualitas yang konsisten dan toleransi yang ketat.
- Keahlian Material: Sumber tabung ASTM A192 yang ketat dan stok sirip CS premium, dengan sertifikat uji pabrik penuh (MTC) yang diberikan.
- Kustomisasi: Produksi fleksibel untuk ukuran, panjang, dan konfigurasi sirip non-standar agar sesuai dengan gambar Anda.
- Jaminan Kualitas: Proses yang sesuai dengan ISO, opsi inspeksi pihak ketiga (SGS, BV, dll.), dan ketertelusuran 100%.
- Pengalaman Ekspor Global: Rekam jejak yang terbukti memasok ke Eropa, Timur Tengah, Asia Tenggara, dan Amerika. Kami memahami Incoterms, pengemasan untuk angkutan laut, dan persyaratan dokumentasi.
- Dukungan Teknis: Teknisi kami membantu perhitungan termal, pemilihan material, dan saran integrasi untuk kinerja sistem yang optimal.
- Lead Time yang Andal & Harga Kompetitif: Produksi yang efisien dan pasokan pabrik langsung memastikan nilai tanpa mengurangi kualitas.
Baik Anda memerlukan stok standar atau tabung bersirip bergerigi yang dirancang khusus dengan dasar A192 dan sirip CS, kami memberikan solusi yang meningkatkan efisiensi dan daya tahan.
Hubungi kami hari ini untuk kutipan rinci, lembar data teknis, atau sampel. Biarkan keahlian kami dalam komponen perpindahan panas berkinerja tinggi mendukung proyek Anda berikutnya.
