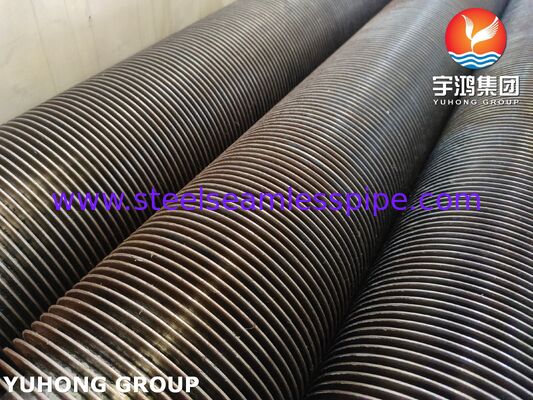

Tabung Bersirip Dilas Frekuensi Tinggi – Tabung Dasar TP321H dengan Sirip Baja Karbon
Pengenalan Produk
Tabung Bersirip Dilas Frekuensi Tinggi (HF) adalah komponen perpindahan panas efisiensi tinggi yang diproduksi dengan penggulungan terus menerus dan secara bersamaan mengelas strip sirip ke tabung dasar menggunakan pengelasan resistansi frekuensi tinggi. Proses ini menciptakan ikatan metalurgi yang kuat tanpa bahan pengisi, memastikan kinerja perpindahan panas yang sangat baik, kekuatan mekanik yang tinggi, dan keandalan dalam kondisi suhu dan tekanan tinggi.
Tabung Dasar TP321H + Sirip Baja Karbon Tabung bersirip las HF kami menggabungkan ketahanan korosi suhu tinggi yang unggul dan kekuatan mulur dari baja tahan karat TP321H dengan konduktivitas termal sirip baja karbon yang hemat biaya. Mereka ideal untuk menuntut lingkungan industri.
Bahan Produk
Bahan Tabung Dasar: ASTM A213 / A312 TP321H (Baja tahan karat austenitik yang distabilkan titanium dengan kandungan karbon tinggi) Bahan Sirip: Baja Karbon (biasanya Q235, S235JR, atau setara) Proses Pengelasan: Pengelasan Resistansi Frekuensi Tinggi (HFRW)
Komposisi Kimia
Tabung Dasar – TP321H
| Elemen |
Komposisi (%) |
| Karbon (C) |
0,04 – 0,10 |
| Mangan (Mn) |
2,00 maks |
| Fosfor (P) |
0,045 maks |
| Belerang (S) |
0,030 maks |
| Silikon (Si) |
1,00 maks |
| Kromium (Cr) |
17.0 – 20.0 |
| Nikel (Ni) |
9.0 – 12.0 |
| Titanium (Ti) |
4 × (C + N) mnt – 0,70 maks |
| Besi (Fe) |
Keseimbangan |
Sirip – Baja Karbon
| Elemen |
Komposisi Khas (%) |
| Karbon (C) |
0,12 – 0,20 |
| Mangan (Mn) |
0,30 – 0,70 |
| Fosfor (P) |
0,045 maks |
| Belerang (S) |
0,045 maks |
| Silikon (Si) |
0,30 maks |
| Besi (Fe) |
Keseimbangan |
Struktur Produk & Proses Manufaktur
Tabung bersirip terdiri dari tiga bagian utama:
- Base Tube (TP321H) — Memberikan kekuatan suhu tinggi, ketahanan oksidasi, dan ketahanan korosi.
- Sirip (Baja Karbon) — Secara signifikan meningkatkan luas permukaan luar untuk meningkatkan perpindahan panas konvektif.
- Jahitan Las — Dibentuk dengan Pengelasan Resistansi Frekuensi Tinggi, menciptakan ikatan metalurgi heliks yang berkesinambungan.
Proses Pembuatan: Strip sirip baja karbon dililitkan secara heliks di sekitar tabung dasar TP321H yang berputar sementara arus frekuensi tinggi memusatkan panas pada titik kontak. Tekanan tempa menciptakan ikatan yang kuat dengan zona yang terkena dampak panas minimal, sehingga menghasilkan integritas las yang tinggi dan kinerja termal yang sangat baik.
Dimensi & Toleransi
Rentang umum (ukuran khusus tersedia):

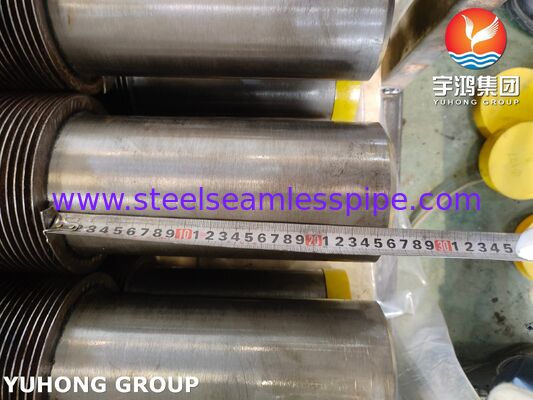

- OD Tabung Dasar: 25 mm – 219 mm

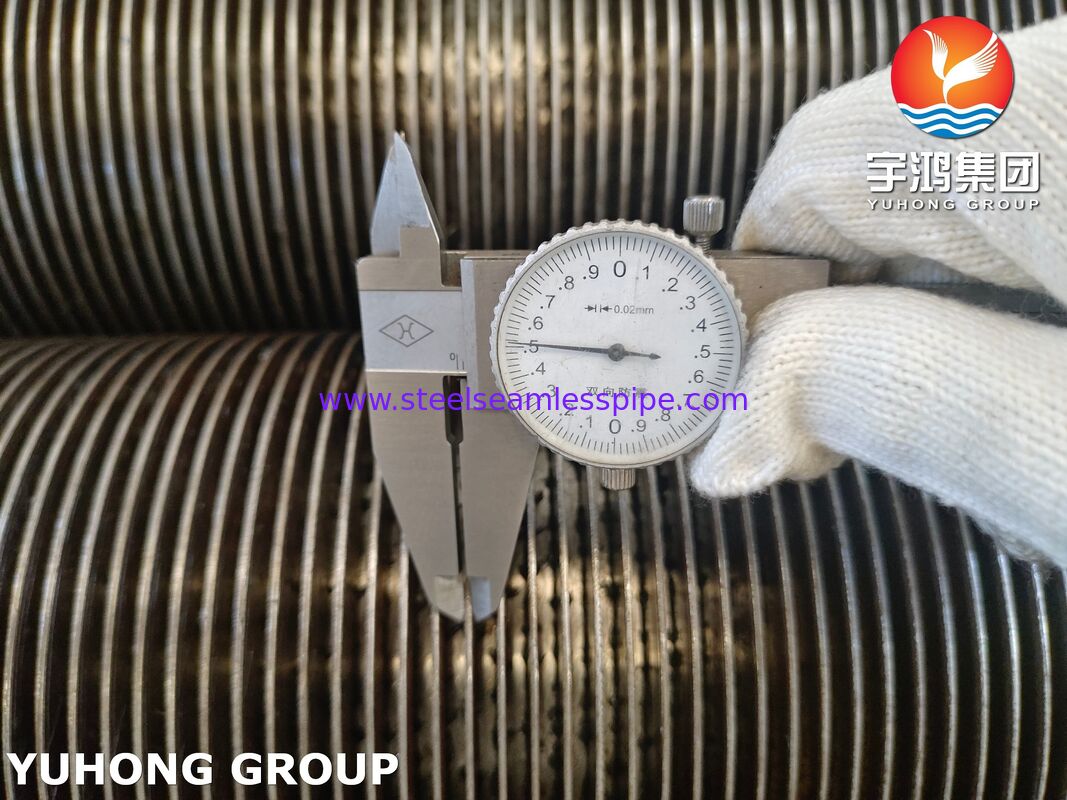

- Tinggi Sirip: 10 mm – 25 mm
- Ketebalan Sirip: 0,8 mm – 2,0 mm
- Pitch Sirip (Kepadatan): 8 – 20 sirip per inci (FPI)

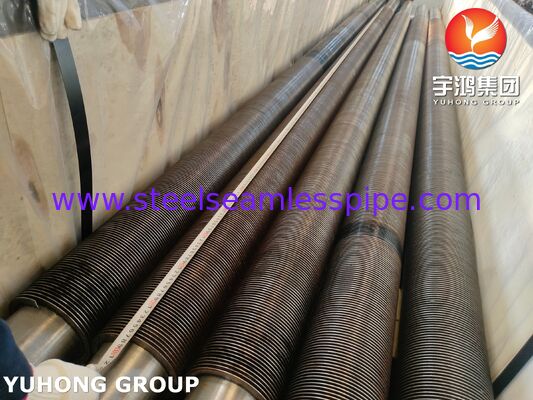

- Panjang Tabung: Hingga 24 meter
Toleransi Dimensi (Referensi ASME / Standar Industri):
| Parameter |
Rentang Toleransi |
| OD Tabung Dasar |
± 0,75% atau ± 0,5 mm |
| Ketebalan Dinding |
± 10% atau ± 0,2 mm |
| Tinggi Sirip |
± 0,75 mm |
| Pitch Sirip |
± 1 sirip per meter |
| Kelurusan |
≤ 2 mm per meter |
| Panjang |
± 5 mm (dipotong memanjang) |
Keunggulan Kinerja
- Ketahanan Suhu Tinggi yang Luar Biasa: Tabung dasar TP321H menawarkan kekuatan mulur dan pecah akibat tegangan yang unggul hingga 800°C+.
- Ikatan Metalurgi yang Kuat: Pengelasan HF memberikan efisiensi ikatan hampir 100% tanpa celah, memastikan masa pakai yang lama.
- Efisiensi Perpindahan Panas Tinggi: Peningkatan luas permukaan (hingga 8–12 kali tabung telanjang) dan geometri sirip yang dioptimalkan mendorong aliran turbulen.
- Ketahanan Korosi & Oksidasi: Stabilisasi TP321H dengan Titanium mencegah pengendapan karbida dan korosi antar butir.
- Efisiensi Biaya: Sirip baja karbon mengurangi biaya material secara keseluruhan sekaligus mempertahankan kinerja.
- Kekuatan Mekanik: Tahan terhadap siklus termal, getaran, dan lingkungan bertekanan tinggi.
Bidang Aplikasi Terperinci
Tabung bersirip TP321H/CS HF ini banyak digunakan di:
- Pembangkit Listrik: Boiler, economizer, superheater, HRSG (Heat Recovery Steam Generators)
- Petrokimia & Pengilangan: Pemanas berbahan bakar, unit pemulihan panas limbah, pendingin udara
- Pengolahan Kimia: Penukar panas suhu tinggi
- Baja & Metalurgi: Pemanasan ulang tungku dan boiler limbah panas
- Semen & Insinerasi: Sistem pemulihan panas gas buang Kiln
- Kelautan & Lepas Pantai: Penghemat gas buang
Keunggulan & Pengalaman Kami
Dengan lebih dari 15 tahun pengalaman di bidang manufaktur dan mengekspor tabung bersirip las frekuensi tinggi, kami berspesialisasi dalam kombinasi dasar baja tahan karat + sirip baja karbon untuk aplikasi suhu tinggi yang kritis.
Keunggulan kami meliputi:
- Jalur produksi pengelasan HF otomatis canggih dengan kontrol proses yang ketat.
- Ketertelusuran material penuh dan inspeksi pihak ketiga (SGS, BV, TUV).
- Dukungan desain khusus berdasarkan kondisi pengoperasian tertentu (suhu, tekanan, media).
- Harga kompetitif dipadukan dengan standar kualitas premium Eropa/AS.
- Pengiriman cepat dan logistik global yang andal.
Kami telah berhasil memasok ribuan ton tabung bersirip TP321H/CS ke pembangkit listrik dan proyek petrokimia di Asia Tenggara, Timur Tengah, dan Eropa, sehingga mendapatkan pesanan berulang yang konsisten dari klien yang puas.
Siap mengoptimalkan sistem perpindahan panas Anda? Hubungi kami hari ini untuk kutipan teknis rinci, gambar, dan sampel.
