Pendingin Udara Kilang Minyak API 661 ASME SEC VIII Div-1

Detail produk:

Tempat asal:	Cina
Nama merek:	YUHONG
Sertifikasi:	ASME , U STAMP , PED, API , ABS, LR, DNV, GL , BV, KR, TS, CCS
Nomor model:	Air Cooler 916C

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	500kg
Harga:	Dapat dinegosiasikan
Kemasan rincian:	Kasing kayu lapis / Kasing Besi / Bundel dengan Tutup plastik
Waktu pengiriman:	10-90 Hari
Syarat-syarat pembayaran:	L/C, T/T
Menyediakan kemampuan:	Sesuai Dengan Permintaan Klien

Kontak

Semua produk

Pipa Seamless Stainless Steel (286)

Tabung Mulus Stainless Steel (275)

Pipa Stainless Steel Dupleks (127)

Tabung Baja Tahan Karat Dupleks (28)

Tabung jarum (102)

Tabung Sirip (619)

Penukar panas (16)

Tabung Penukar Panas (425)

Paket tabung penukar panas (37)

Lembar Tabung Penukar Panas (116)

penyekat penukar panas (36)

Pendingin udara (8)

Kapal Tekanan (4)

Pipa Las Stainless Steel (57)

Tabung Las Stainless Steel (112)

Nikel paduan pipa (259)

Tabung Paduan Nikel (78)

Tabung paduan tembaga (222)

Tabung Baja Paduan (182)

tabung titanium (10)

Bright Annealed Tube (153)

Tabung Boiler (141)

pemasangan baja (797)

Flensa Baja (583)

Yang lain (388)

Bagian Pelapis (7)

Detil Deskripsi produk

Jenis pendingin udara:	Draf paksa	Standar pendingin udara:	API 661, ASME SEC VIII DIV-1

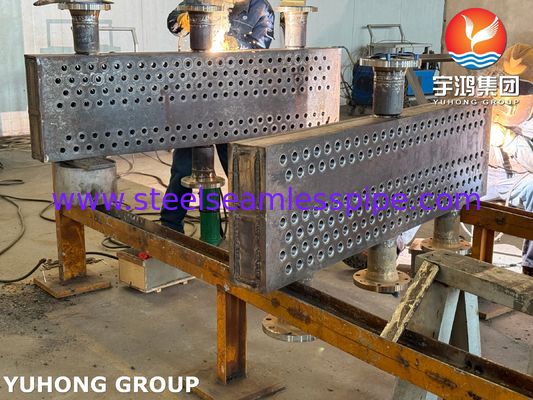

Bahan header pendingin udara:	ASTM A516 GR.60	Jenis header pendingin udara:	Jenis colokan
Bahan tabung sirip pendingin udara:	ASME SA179 25 x 3 x 9144mm	Jenis sirip pendingin udara:	Tipe Embedd G: 0,4 x 15.875 x 3.17mm
Bahan Nozzle Pendingin Udara:	ASME SA105 6 "150# ASME B16.5
Menyoroti:	Pendingin Udara Aplikasi Kilang Minyak , API 661 Air Cooler

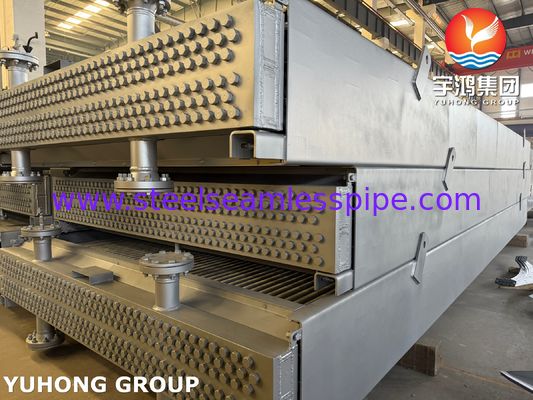

Air cooler untuk aplikasi kilang minyak, API 661, ASME SEC VIII Div-1

Pendinginan udara Yuhong Group untuk kilang minyak adalah bagian penting dari peralatan yang digunakan untuk mendinginkan cairan proses, gas, atau peralatan dalam operasi kilang.Pendingin ini sangat penting untuk menjaga suhu yang optimalDi bawah ini adalah gambaran umum tentang pendingin udara di kilang minyak, termasuk jenisnya, aplikasi dan pertimbangan utama:

Jenis pendingin udara yang digunakan di kilang minyak:

1. Pemanas Udara Dipaksa:
- Penggemar terletak di bagian bawah, memaksa udara ke atas melalui tabung sirip.
- Cocok untuk aplikasi suhu tinggi.
- Perbaikan lebih mudah karena kipasnya mudah diakses.
2. Pendinginan Udara Induksi:
- Penggemar berada di bagian atas, menarik udara melalui tabung sirip.
- Distribusi udara yang lebih baik dan mengurangi sirkulasi udara panas.
- Umum digunakan di kilang karena efisiensi mereka.
3. pendingin udara horizontal:
- Tabung diatur secara horizontal, dan aliran udara tegak lurus ke tabung.
- Ideal untuk pendinginan volume besar cairan proses.
4. pendingin udara vertikal:
- Tabung diatur secara vertikal, dan udara mengalir ke atas atau ke bawah.
- Digunakan di daerah terbatas ruang.
5. Air cooler berbentuk V atau A-Frame:
- Tabung diatur dalam bentuk V untuk memaksimalkan luas permukaan.
- Desain kompak, cocok untuk pendinginan kapasitas tinggi.

kewajiban kontraktor.
Aku	Melakukan rekayasa dan desain rinci sesuai dengan persyaratan API 661.
II	Memastikan kepatuhan terhadap standar industri seperti ASME, API, dan kode desain khusus klien.
III	Membuat gambar susunan umum (GA) dan gambar manufaktur rinci.
IV	Membeli bahan baku dan komponen sesuai dengan desain yang disetujui dan standar yang berlaku, termasuk tabung sirip, header, kipas, motor, bearing, dan baja struktural.
V	MTC untuk bagian bertekanan harus sesuai dengan EN10204 3.1 & EN10203 2.2 untuk bagian non-tekanan.
VI	Membangun komponen struktural, bundel tabung, dan kotak header sesuai dengan standar desain dan kualitas yang disetujui.
VII	Melakukan pemesinan yang tepat pada bagian-bagian penting, seperti lembaran tabung dan flensa.
VIII	Melakukan ekspansi lembaran tabung ke tabung atau pengelasan (jika berlaku) sesuai dengan API 661 & ASME.
IX (dalam bahasa Inggris)	Mengumpulkan bundel tabung berdaun dengan bingkai struktural.
X	Menginstal kipas angin, motor, gearbox, dan sistem penggerak (sesuai kebutuhan).
XI	Mengintegrasikan komponen tambahan, seperti lensa, damper, dll (jika berlaku).
XII	Mengikuti Bagian IX ASME atau standar setara untuk proses las.
XIII	Melakukan tes kualifikasi las, jika belum memenuhi syarat, dan menjaga spesifikasi prosedur las (WPS).
XIV	NDT dan Hydrotesting harus dilakukan sesuai dengan persyaratan kode yang berlaku.
XV	Melakukan pengujian kinerja pendingin udara, termasuk pemeriksaan kinerja kipas.
XVI	Melakukan pengujian getaran dan tingkat kebisingan untuk kipas dan motor.
XVII	Lakukan persiapan permukaan sesuai dengan standar yang berlaku.
XVIII	Galvanisasi/Pelacuran pendingin udara yang disediakan dan komponen struktural terkait.
XIX	Memberikan laporan rinci, termasuk sertifikasi bahan, hasil pengujian, dan laporan inspeksi.
XX	Pengemasan yang cocok untuk transportasi laut dan jalan dan pemuatan barang di tempat Kontraktor adalah dalam lingkup pasokan Kontraktor.
XXI	Menyediakan, dengan biaya sendiri, semua tenaga kerja terampil, alat, mesin, peralatan, bahan habis pakai dan cat yang diperlukan untuk menyelesaikan pekerjaan sesuai dengan ruang lingkup kontrak.
XXII	Ikuti semua prosedur QA / QC dan keamanan yang diperlukan dan mematuhi semua prosedur aplikasi standar untuk kepuasan Klien dan Pengguna Akhir
Kekerasan	Melaksanakan kewajiban Kontraktor berdasarkan kontrak ini dengan cepat, efisien dan rajin sesuai dengan praktik dan standar profesional yang baik, dan menggunakan semua kewaspadaan yang wajar,perhatian dan keterampilan dalam melaksanakan kewajiban tersebut;
Keterangan:	Kontraktor bertanggung jawab sepenuhnya atas kualitas pekerjaan dan pekerjaan personilnya atau pihak lain yang mewakili Kontraktor.
XXV	Kontraktor akan, dengan biaya sendiri, memperbaiki / mengganti pekerjaan yang tidak memenuhi standar kualitas industri.

Aplikasi di Limbah Minyak:
1. pendinginan minyak mentah: pendinginan minyak mentah setelah distilasi atau proses lainnya.
2Pendinginan Gas: Pendinginan gas hidrokarbon atau uap dalam proses pemurnian.
3Pendinginan minyak pelumas: Mempertahankan suhu optimal untuk sistem minyak pelumas.
4: Kondensasi: Mengkondensasi uap menjadi cairan untuk pengolahan lebih lanjut.
5: Peralatan Pendingin: Kompresor pendingin, turbin, dan mesin lainnya.

Pertimbangan utama untuk pendingin udara di kilang minyak:

1. Pilihan bahan:
- Tabung dan sirip harus tahan terhadap korosi, suhu tinggi, dan paparan kimia.
- Bahan umum termasuk baja karbon, stainless steel, dan aluminium.
2. beban panas dan kapasitas:
- Cooler harus menangani beban panas spesifik dan arus aliran proses kilang.
3Kondisi Lingkungan:
- Pendingin udara harus bekerja secara efisien dalam suhu lingkungan dan kondisi cuaca yang bervariasi.
- debu, kelembaban, dan lingkungan korosif harus dipertimbangkan.
4Efisiensi Energi:
- Penggerak frekuensi variabel (VFD) pada kipas dapat mengoptimalkan konsumsi energi.
- Desain yang tepat untuk meminimalkan penurunan tekanan dan memaksimalkan transfer panas.
5. pemeliharaan dan aksesibilitas:
- Akses mudah untuk pembersihan dan pemeliharaan sangat penting untuk mencegah kotoran dan memastikan umur panjang.
- Pemeriksaan rutin sirip, tabung, dan kipas angin diperlukan.
6Keamanan:
- Pendingin udara harus memenuhi standar keselamatan untuk penanganan bahan mudah terbakar atau berbahaya.
- Ventilasi yang tepat dan tindakan perlindungan kebakaran sangat penting.

Dokumen Kualitas.

Kontraktor akan memberikan kepada Klien dokumentasi kualitas mengenai pengiriman Barang di bawah kontrak dalam lingkup, termasuk tetapi tidak terbatas pada:
1: Inspeksi & Tes Rencana
2: Sertifikat pengujian bahan
3: WPS, PQR untuk Las
4: Prosedur NDT & Hydrotest
5: Prosedur Sandblasting & Painting
6: Seperti yang Dibangun Gambar
7: Semua Laporan Inspeksi.
