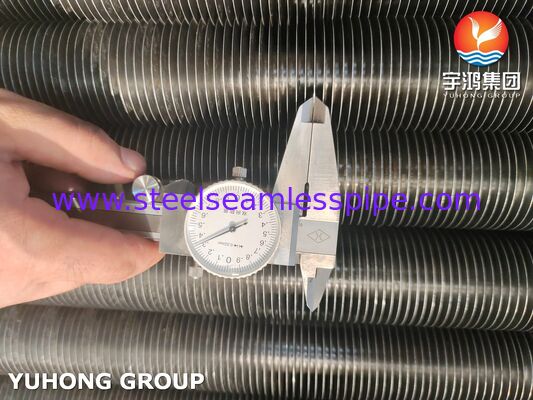

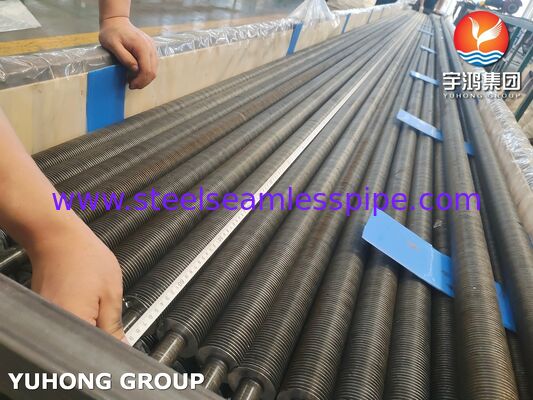

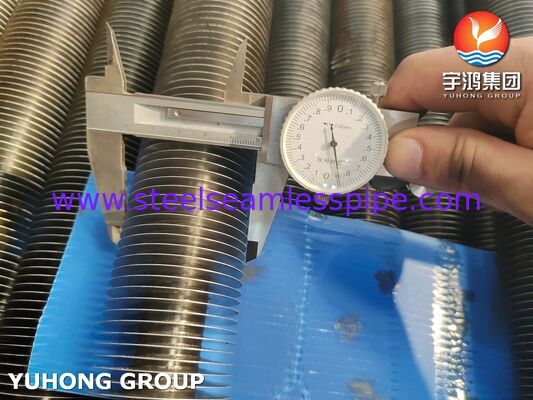

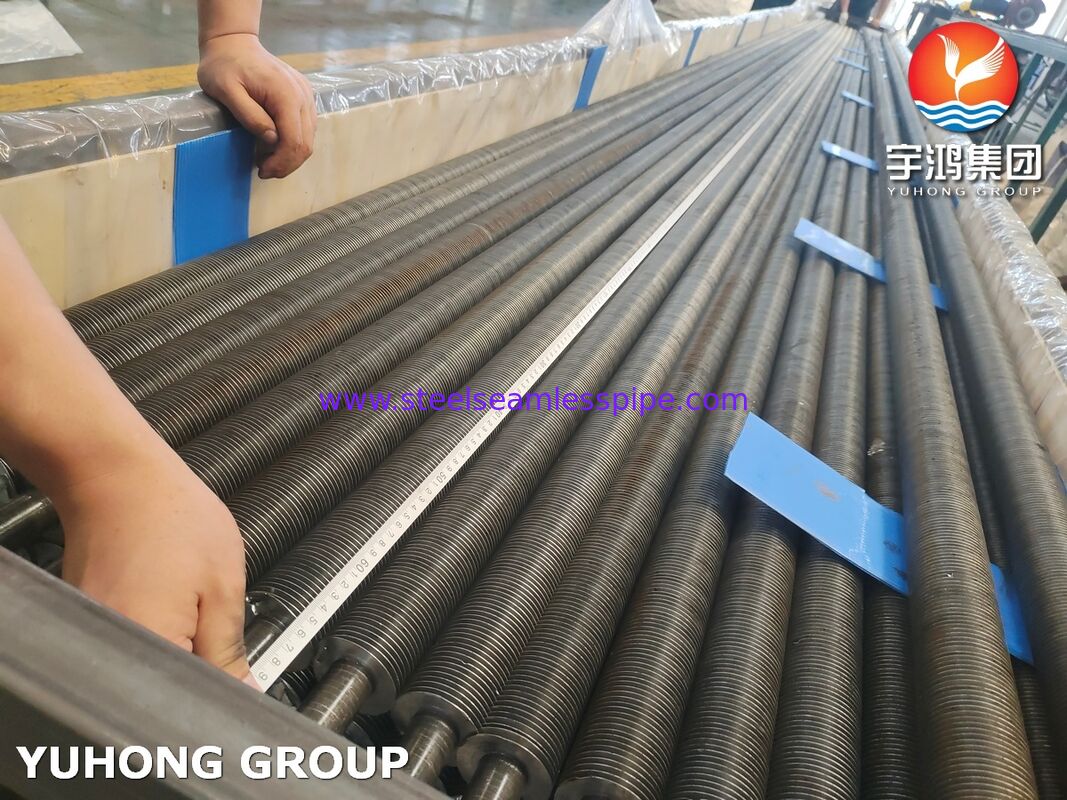

Tabung sirip tipe G berkinerja tinggi untuk transfer panas yang efisien
Tabung Fined G-Type Embedded kami (juga dikenal sebagai G-Fin atau Grooved Fined Tubes) memberikan efisiensi transfer panas yang unggul dalam aplikasi industri yang menuntut.Tabung-tabung ini memiliki tabung dasar baja rendah karbon ASTM A179 tanpa jahitan dengan sirip aluminium yang tertanam secara mekanis ke dalam alur spiral yang diolah dengan tepat di permukaan tabung.
Ikatan mekanik yang kuat ini memastikan kontak termal yang sangat baik, ketahanan suhu tinggi (hingga sekitar 350 ~ 400 ° C), dan daya tahan jangka panjang di bawah siklus termal dan getaran.Produsen dan insinyur secara luas memilih tabung-tabung ini untuk penukar panas yang didinginkan udara, kondensor, dan sistem pemulihan panas lainnya.
Bahan produk: ASTM A179 tabung dasar baja karbon tanpa jahitan + sirip aluminium
Bahan tabung dasar: ASTM A179 / ASME SA179 tabung baja karbon rendah yang ditarik dingin tanpa jahitan, ideal untuk penukar panas dan kondensator karena formabilitas, weldability, dan konduktivitas termal yang sangat baik.
Bahan sirip: Aluminium kemurnian tinggi (biasanya paduan 1060 atau 1100), dipilih untuk konduktivitas termal yang luar biasa, sifat ringan, dan ketahanan korosi dalam kondisi atmosfer.
Komposisi Kimia
Tabung dasar (ASTM A179 Carbon Steel)
| Elemen |
Komposisi (%) |
| Karbon (C) |
00.06 - 0.18 |
| Mangan (Mn) |
0.27 - 0.63 |
| Fosfor (P) |
≤ 0.035 |
| Sulfur (S) |
≤ 0.035 |
| Silikon (Si) |
≤ 0,25 (tipikal) |
Pin (Aluminium Alloy 1060 - Tipikal)
| Elemen |
Komposisi (%) |
| Aluminium (Al) |
≥ 99.60 |
| Tembaga (Cu) |
≤ 0.05 |
| Besi (Fe) |
≤ 0.35 |
| Silikon (Si) |
≤ 0.25 |
| Lainnya (masing-masing) |
≤ 0.03 |
Struktur tabung sirip dan proses embedding
Desain tertanam G-Type menciptakan ikatan mekanis yang kuat dan permanen:
- Pinus: Tali aluminium bergelombang terus menerus di bawah ketegangan.
- Proses Embedding: Sebuah alur spiral (sekitar 0,25 ∼ 0,5 mm) digarap ke dinding tabung.Hal ini menghasilkan kontak logam-ke-logam yang sangat baik dengan ketahanan termal minimal.
Proses ini memastikan sirip tetap melekat dengan kuat bahkan di bawah suhu tinggi, getaran, atau ekspansi termal, mengungguli sirip yang dibungkus atau tipe L dalam keandalan.
Dimensi dan Toleransi Standar
Spesifikasi khas (ukuran khusus tersedia):
| Parameter |
Jangkauan |
| OD tabung dasar |
15.88 mm 50.8 mm (biasanya 19 38.1 mm) |
| Ketebalan dinding tabung dasar |
10,03,0 mm (min. ~2,11 mm / 14 BWG untuk banyak aplikasi) |
| Tinggi sirip |
6.35 ¥ 25.4 mm (biasanya 9.5 ¥ 16 mm) |
| Ketebalan sirip |
~ 0,3 mm (biasanya 0,4 mm) |
| Fink Pitch (FPI) |
5 13 sirip per inci (biasanya 8 11 FPI) |
| Fin Tube OD (di atas sirip) |
Hingga ~ 57 ∼ 70 mm tergantung pada tinggi |
| Panjang tabung |
Hingga 18.500 mm (potongan sesuai kebutuhan) |
Toleransi (standar industri khas):
- Fin OD: +0 / -0,38 mm (atau sesuai spesifikasi)

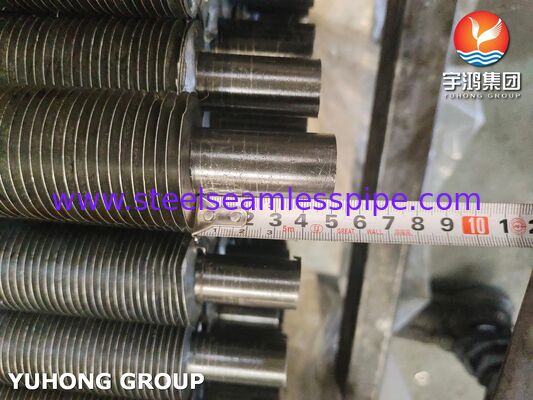

- Ujung tabung telanjang: ±6 mm
- Panjang: ±3 mm atau sesuai spesifikasi pelanggan (misalnya, ±3,2 mm untuk <7,3 m)
Keuntungan Kinerja
- Transfer panas yang sangat baik: Ikatan mekanis yang ketat meminimalkan resistensi kontak untuk efisiensi yang superior.
- Ketahanan suhu tinggi: Cocok untuk operasi terus menerus hingga 350-400 °C.
- Ikatan tahan lama: sirip tahan longgar akibat siklus panas, getaran, atau aliran udara berkecepatan tinggi.
- Ketahanan Korosi: sirip aluminium bekerja dengan baik di lingkungan atmosfer dan agak korosif.
- Desain kompak: Luas permukaan yang lebih besar memungkinkan penukar panas yang lebih kecil dan lebih efisien.
- Kekuatan mekanik: Desain tertanam menangani tekanan dan ketegangan mekanis secara efektif.
Bidang Aplikasi Rincian
Tabung Fined G-Type yang tertanam unggul dalam:
- Petrochemical & Refining: Penukar panas yang didinginkan dengan udara (pendingin kipas), kondensator, dan pemulihan panas limbah.
- Generasi Listrik: Kondensator uap, penghemat, dan pendinginan knalpot turbin.
- Minyak & Gas: pendingin proses dan sistem kompresi gas.
- Metallurgy & Steel Industry: Unit pendinginan gas suhu tinggi dan pemulihan panas.
- Pengolahan Kimia: Reaktor dan kondensator kolom destilasi.
- HVAC & Pendingin: Kondensator dan evaporator berpendingin udara berskala besar.
Tabung-tabung ini terbukti dalam proyek-proyek untuk klien utama di Sinopec, PetroChina, dan sektor tenaga/metallurgy global.
Mengapa Memilih Tipe G-Tubes Tertanam?
Keuntungan kami termasuk:
- Goresan CNC canggih dan garis produksi embedding untuk kualitas yang tepat dan dapat diulang.
- Pelacakan material yang ketat dengan sertifikat uji pabrik penuh (EN10204 3.1/3.2).
- Dukungan rekayasa khusus untuk dimensi, bahan, dan persyaratan kinerja tertentu.
- Kontrol kualitas yang menyeluruh: pemeriksaan dimensi, pengujian hidrostatik, kekerasan, dan inspeksi visual.
- Pengalaman ekspor yang kuat dengan kemasan yang dioptimalkan untuk pengiriman laut ke pasar di seluruh dunia.
Tabung kami memenuhi atau melebihi ASTM, ASME, dan standar internasional, memastikan umur panjang dan kinerja optimal dalam sistem transfer panas Anda.
Hubungi kami hari ini untuk penawaran rinci, gambar teknis, atau spesifikasi khusus. Kami membantu Anda memilih solusi pipa sirip G-Type yang tepat untuk efisiensi dan keandalan maksimum.
