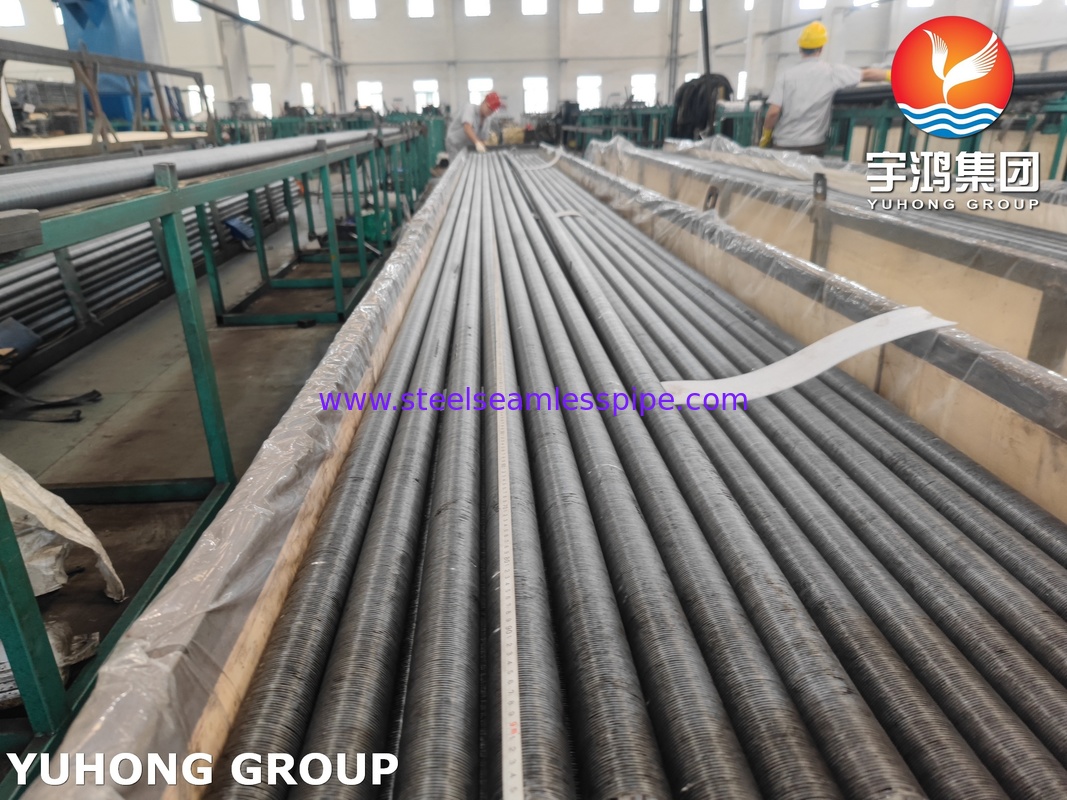

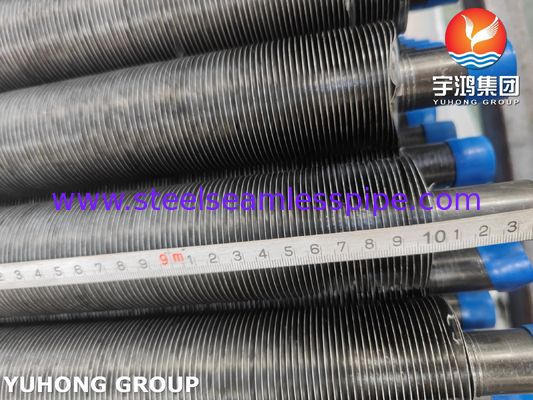

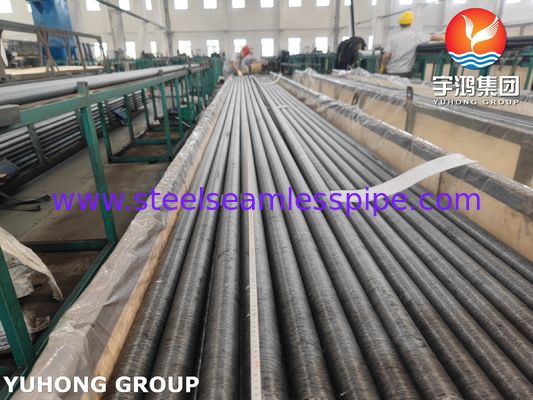

ASME SA209 tabung sirip tertanam dengan sirip AL1060
The ASME SA209 Embedded Fin Tube with AL1060 Fin is a highly efficient heat transfer component designed for applications where superior thermal conductivity and corrosion resistance are paramount in moderate temperature environments. It combines the robust mechanical properties and weldability of ASME SA209 steel base tube with the exceptional thermal performance and atmospheric resistance of mechanically embedded AL1060 aluminum finsKonfigurasi ini memberikan keseimbangan optimal dari kinerja, daya tahan, dan biaya-efektifitas untuk berbagai penukar panas industri.
Bahan tabung dasar: ASME SA209
ASME SA209 adalah spesifikasi untuk boiler dan tabung superheater baja paduan karbon-molibdenum tanpa jahitan.Penambahan molibdenum memberikan kekuatan yang lebih baik pada suhu tinggi dibandingkan dengan baja karbon.
Elemen paduan utama:Molibdenum (Mo): Elemen ini meningkatkan kekuatan suhu tinggi dan ketahanan merangkak baja.
Bahan sirip: AL1060 Aluminium
AL1060 adalah paduan aluminium murni komersial (minimal 99,6% Al), yang dikenal karena konduktivitas termalnya yang sangat baik, formabilitas, dan ketahanan yang luar biasa terhadap korosi atmosfer.
Komposisi kimia (%)
Komposisi kimia ASME SA209 T1a (%)
|
Elemen
|
C
|
Mn
|
P
|
S
|
Ya.
|
Mo
|
|
Jangkauan
|
≤ 0.18
|
0.30-0.80
|
≤ 0.025
|
≤ 0.025
|
0.10-0.50
|
0.44-0.65
|
AL1060 Komposisi kimia (%)
|
Elemen
|
Al
|
Fe+Si
|
Cu
|
Mn
|
Mg
|
Zn
|
Ti
|
lainnya (masing-masing)
|
Lainnya (Total)
|
|
Jangkauan
|
≥ 99.60
|
≤ 0.35
|
≤ 0.05
|
≤ 0.03
|
≤ 0.03
|
≤ 0.05
|
≤ 0.03
|
≤ 0.03
|
≤ 0.10
|
Sifat Mekanis
ASME SA209 T1a Khasiat Mekanis Tabung Dasar
|
Kekuatan tarik
|
Kekuatan Hasil
|
Kekerasan
|
Perpanjangan
|
|
≥ 380 MPa
|
≥205 MPa
|
-
|
≥ 30%
|
AL1060 Sifat Mekanis Pin
|
Kekuatan tarik
|
Kekuatan Hasil
|
Kekerasan
|
Perpanjangan
|
|
60 - 95 MPa
|
≥25 MPa
|
≤27 HB
|
≥15%
|
Keuntungan dari ASME SA209 Embedded Fin Tube dengan Al1060 Fin
|
Properti
|
Manfaat
|
|
Efisiensi Termal Tinggi
|
Pinus aluminium AL1060 memberikan disipasi panas yang sangat baik karena konduktivitas termalnya yang tinggi (~ 200 W/m·K), secara signifikan meningkatkan koefisien transfer panas keseluruhan tabung.
|
|
Ketahanan Korosi
|
AL1060 menawarkan ketahanan yang superior terhadap korosi atmosfer, membentuk lapisan oksida pelindung.
|
|
Efektifitas Biaya
|
Pinus aluminium pada tabung baja menawarkan solusi yang lebih ekonomis dibandingkan dengan tabung pinus semua stainless atau semua paduan, memberikan kinerja yang sangat baik dengan biaya bahan yang lebih rendah.
|
|
Ulat Ringan
|
Penggunaan aluminium untuk sirip mengurangi berat keseluruhan dari kumpulan penukar panas dibandingkan dengan bahan sirip yang lebih berat, yang dapat menyederhanakan struktur pendukung dan pemasangan.
|
|
Ikatan Mekanis yang Kuat
|
Proses pembuatan sirip tertanam menciptakan ikatan mekanis yang kuat dan permanen antara sirip dan tabung, memastikan integritas struktural di bawah siklus termal dan getaran.
|
|
Sinergi Materi
|
Kombinasi ini secara optimal memanfaatkan kekuatan dan penahan tekanan tabung dasar baja dengan transfer panas yang unggul dan ketahanan korosi atmosfer dari sirip aluminium.
|
Aplikasi ASME SA209 Embedded Fin Tube dengan AL1060 Fin
1Generator Uap Pemulihan Panas (HRSG):Bagian penghemat dan evaporator suhu rendah di mana gas halus telah didinginkan cukup untuk menghindari pemanasan atas sirip aluminium.
2. Penukar Panas Dingin Udara (ACHE):Digunakan sebagai bundel sirip di kipas angin tarik paksa atau terinduksi untuk pendinginan cairan proses, air, dan pelumas di pembangkit listrik dan petrokimia.
3Pemanas udara industri:Untuk pemanasan udara pembakaran atau udara proses di tungku dan oven, meningkatkan efisiensi termal.
4Oven pengeringan dan sistem HVAC:Sebagai elemen transfer panas inti dalam sistem pengeringan industri dan unit pemanas, ventilasi, dan pendingin udara skala besar.
5Ventilator Pemulihan Energi:Transfer energi antara aliran knalpot dan udara segar dalam sistem kontrol iklim bangunan.
