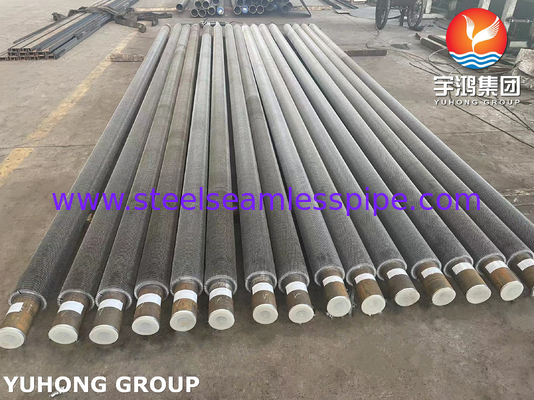

PIPA SIRIP BERGERIGI ASTM A335 P9 Untuk Kondensor Pemurnian Minyak

ASTM A335 P9 adalah baja paduan krom-molibdenum yang banyak digunakan dalam aplikasi suhu tinggi dan tekanan tinggi.dan kemampuan untuk menahan tegangan termal dan mekanikFitur utama ASTM A335 P9 meliputi:

• Komposisi Bahan:

  • Kromium (Cr): 8,0-10,0%
  • Molibdenum (Mo): 0,90-1,10%
  • Karbon (C), Mangan (Mn), Silicon (Si), Fosfor (P), Sulfur (S), dan lain-lain.

• Aplikasi:

  • Pembangkit listrik
  • Pemanas
  • Mesin penukar panas
  • Industri petrokimia dan kimia

• Keuntungan:

  • Ketahanan tinggi terhadap oksidasi dan skala pada suhu tinggi.
  • Kekuatan yang sangat baik dan ketahanan merangkak.
  • Kemampuan pengelasan dan pemesinan yang superior.

2Apa itu Serrated Fin Tube?

• Fitur Utama Tabung sirip sirip:

  • Konduktivitas termal yang lebih baik karena luas permukaan yang meningkat.
  • Mengurangi kotoran dan endapan karena desain bergerigi.
  • Desain kompak dan ringan untuk pemasangan yang efisien.

• Aplikasi:

  • Mesin penukar panas dengan pendingin udara
  • Mesin pendingin gas
  • Penghemat
  • Unit pengolahan minyak dan gas

3. ASTM A335 P9 Serrated Fin Tube

• Proses Produksi:

  • Produksi tabung dasar: Tabung dasar terbuat dari ASTM A335 P9 baja paduan, memastikan kekuatan tinggi dan ketahanan terhadap tekanan termal.
  • Penyambungan sirip: sirip bergerigi, biasanya terbuat dari bahan yang sama atau kompatibel, terbungkus secara heliks dan diikat dengan kuat ke tabung dasar.Penyambungan dapat dicapai melalui teknik seperti pengelasan frekuensi tinggi atau pembungkusan mekanis.
  • Penggerudian sirip: siripnya bergerigi (diukir) untuk meningkatkan turbulensi dalam aliran cairan, yang meningkatkan efisiensi transfer panas.

• Spesifikasi:

  • Bahan:
    • Tabung dasar: ASTM A335 P9
    • Pin: Baja karbon, baja tahan karat, atau baja paduan
  • Dimensi tabung:
    • Diameter luar (OD): Sesuai dengan persyaratan desain (biasanya antara 1" hingga 8")
    • Ketebalan dinding: Menurut standar ASTM A335 P9
  • Dimensi sirip:
    • Tinggi sirip: Biasanya 5mm-15mm
    • Jarak sirip: 2mm-10mm
    • Ketebalan sirip: 0,5 mm - 1,5 mm
  • Kondisi Operasi:
    • Suhu: Hingga 600~650°C (tergantung pada pilihan bahan)
    • Tekanan: Cocok untuk sistem tekanan tinggi

4. Keuntungan dari ASTM A335 P9 Serrated Fin Tubes

• Efisiensi Termal Tinggi: Desain bergerigi mendorong turbulensi dalam aliran cairan, meningkatkan tingkat transfer panas.
• Daya tahan: Tabung dasar baja paduan P9 memberikan ketahanan yang luar biasa terhadap suhu tinggi, oksidasi, dan tekanan termal.
• Ketahanan Korosi: Kromium dan molibdenum dalam P9 meningkatkan ketahanan terhadap korosi dan skala.
• Penghematan Energi: Peningkatan efisiensi transfer panas mengurangi konsumsi energi dan biaya operasi.
• Pengaturan khusus: Sirip bergerigi dapat disesuaikan dengan dimensi, jarak, dan ketebalan tertentu untuk memenuhi persyaratan aplikasi.

5. Aplikasi ASTM A335 P9 Serrated Fin Tubes

• Generasi Listrik:

  • Panci uap
  • Penghemat
  • Generator uap pemulihan panas (HRSG)

• Petrokimia dan Rafineri:

  • Mesin penukar panas dengan pendingin udara
  • Pemanas proses
  • Mesin pendingin gas

• Minyak dan Gas:

  • Platform lepas pantai
  • Pabrik pengolahan gas
  • Terminal LNG

• Pengolahan Kimia:

  • Penukar panas di reaktor kimia
  • Kondensator dan evaporator

6. Standar Kualitas dan Pengujian

• Pengujian Bahan:

  • Analisis komposisi kimia
  • Pengujian sifat mekanik (kekuatan tarik, kekerasan, dll.)

• Pengujian Non-Destruktif (NDT):

  • Pengujian ultrasonik
  • Pengujian radiografi
  • Pengujian arus Eddy

• Pemeriksaan Dimensi:

  • Verifikasi ukuran tabung dan sirip
  • Integritas lampiran sirip

• Pengujian Operasional:

  • Pengujian kinerja termal
  • Evaluasi ketahanan korosi

7Kesimpulan
