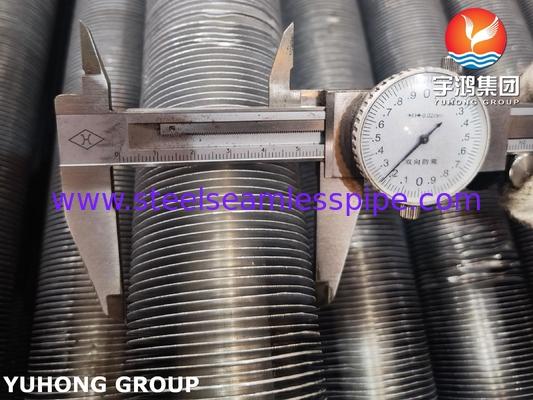

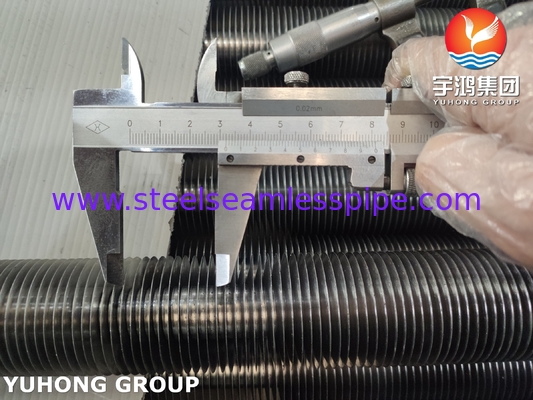

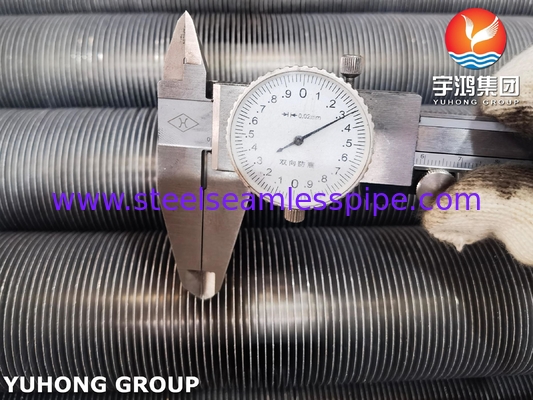

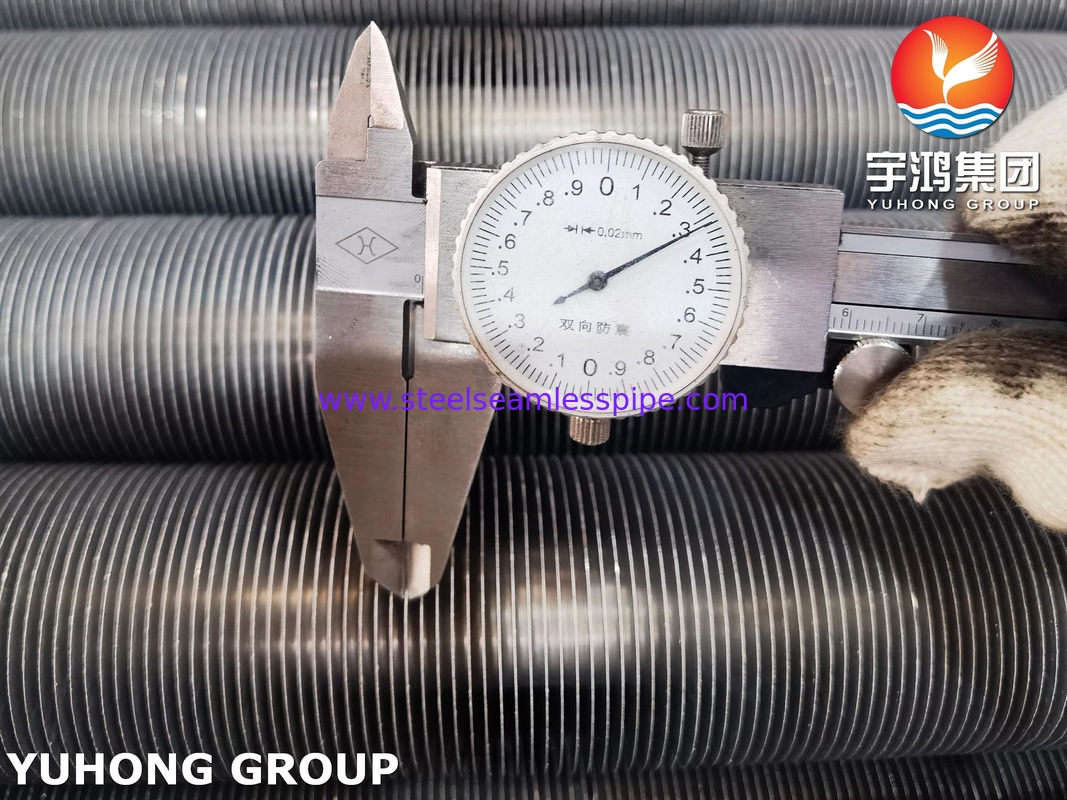

ASTM A179 G-Type Embedded Fined Tube, Aluminium 1060, untuk Penukar Panas

ASTM A179 G-Type Embedded Fined Tube, Aluminium 1060, untuk Penukar Panas

PeraturanASTM A179 G-Type Embedded Fined Tubeadalah komponen transfer panas berkinerja tinggi yang umum digunakan di industri seperti pembangkit listrik, petrokimia, dan sistem HVAC.Tipe tabung sirip ini dirancang untuk meningkatkan efisiensi pertukaran panas dengan meningkatkan luas permukaan yang tersedia untuk transfer panas.

Fitur Utama:

• Bahan tabung dasar:
  Tabung dasar sesuai denganASTM A179standar yang menentukan tabung baja karbon rendah yang ditarik dingin tanpa jahitan. tabung ini dikenal karena sifat transfer panas yang sangat baik dan kekuatan mekanik yang tinggi.

• Jenis sirip:
  PeraturanG-Type Embedded Finmelibatkan penempatan mesin sirip aluminium ke dalam alur yang dipotong ke permukaan luar tabung. Hal ini memastikan ikatan mekanik yang kuat antara sirip dan tabung,memberikan konduktivitas termal yang sangat baik dan daya tahan.

• Bahan sirip:
  siripnya terbuat dariAluminium 1060, bahan aluminium kemurnian tinggi dengan ketahanan korosi yang luar biasa, konduktivitas termal, dan sifat ringan.Aluminium 1060 sangat cocok untuk aplikasi di mana transfer panas yang efisien dan umur panjang diperlukan.

• Manfaat Desain:

  • Transfer Panas yang Ditingkatkan: Desain sirip tertanam meningkatkan area pertukaran panas, meningkatkan kinerja termal secara keseluruhan.
  • Daya tahan: Pengikatan mekanis memastikan koneksi yang erat antara sirip dan tabung, mengurangi risiko lepas dalam kondisi siklus termal.
  • Ketahanan Korosi: Pinus aluminium 1060 memberikan ketahanan korosi yang sangat baik, bahkan di lingkungan yang keras.

• Aplikasi:
  ASTM A179 G-Type Embedded Fined Tube banyak digunakan dalam berbagai aplikasi, termasuk:

  • Mesin penukar panas
  • Air cooler
  • Pemanas
  • Kondensator dan evaporator

1. Dimensi tabung dasar (ASTM A179):

• Diameter luar (OD):

  • Jangkauan standar:15.88 mm (5/8") sampai 50,8 mm (2").
  • Toleransi: ±0.1 mmuntuk diameter kecil; ±0.15 mmuntuk diameter yang lebih besar (menurut ASTM A179).

• Ketebalan dinding (WT):

  • Jangkauan standar:1.5 mm sampai 4 mm.
  • Toleransi: ±10%dengan ketebalan dinding tertentu.

• Panjangnya:

  • Biasanya disediakan dalam panjang hingga6 meter 20 kakiatau lebih lama, tergantung pada kebutuhan pelanggan.
  • Toleransi: ±5 mmuntuk panjang tetap.

2. Ukuran sirip (Sirip tertanam tipe G):

• Bahan sirip: Aluminium 1060 (atau setara).

• Tinggi sirip (H):

  • Jangkauan:6 mm sampai 16 mm.
  • Toleransi: ±0.2 mm.

• Ketebalan sirip (t):

  • Jangkauan:00,3 mm sampai 0,6 mm.
  • Toleransi: ±0.05 mm.

• Jarak sirip (P) (Jumlah sirip per inci):

  • Jangkauan:5 FPI sampai 11 FPI (Fins Per Inch).
  • Toleransi: ±0.5 sirip.

3. Grooving dan Pin Bonding:

• Kedalaman alur:
  • Biasanya00,3 mm sampai 0,6 mm, tergantung pada ketebalan sirip dan ukuran tabung dasar.
• Kekuatan ikatan sirip:
  • Proses pemasangan mekanis memastikanPas ketat, dengan resistensi termal minimal di antarmuka sirip-tubu.
