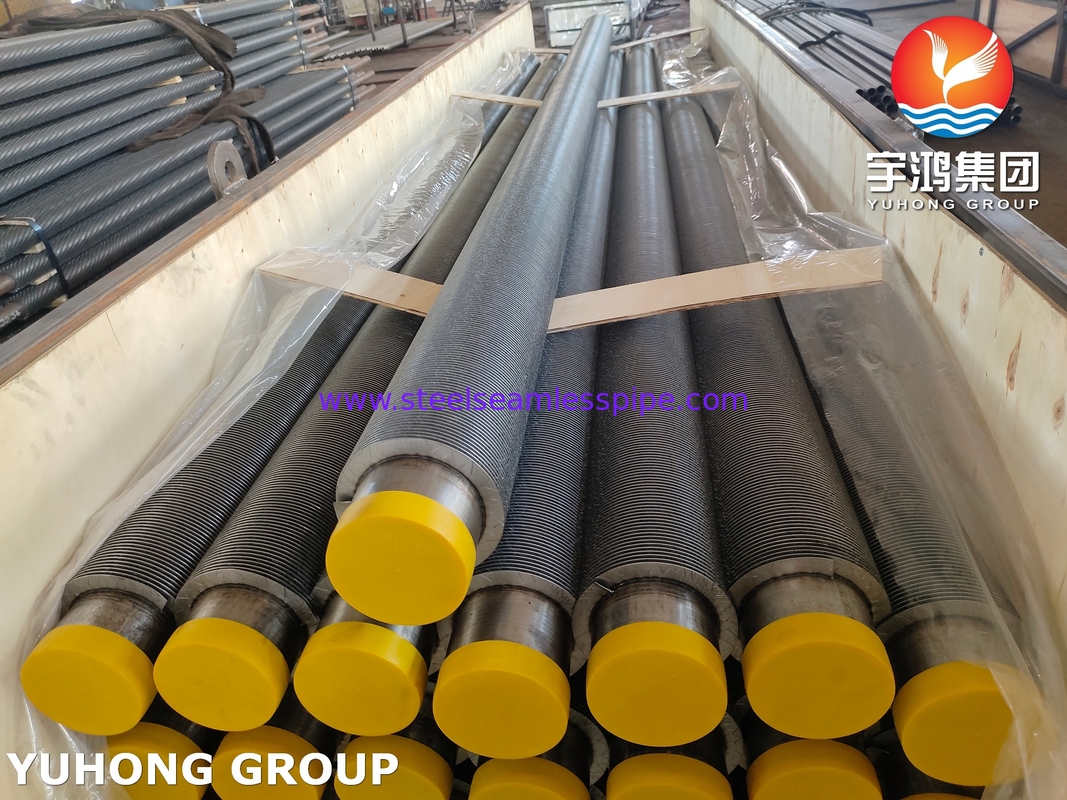

Apa itu pipa sirip padat ASTM A335 P9?
Material pipa dasar: ASTM A335 P9:
ASTM A335 P9 adalah baja paduan kromium-molibdenum yang dikenal karena kekuatan suhu tingginya dan ketahanan terhadap oksidasi.
Ini banyak digunakan dalam pembangkit listrik, petrokimia, dan aplikasi kilang di mana layanan suhu tinggi diperlukan.
Material ini menawarkan ketahanan yang baik terhadap korosi sulfur dan stabilitas struktural di bawah tekanan termal tinggi.
Apa itu pipa sirip?
Paduan P9 menunjukkan kemampuan las dan kemampuan bentuk yang sangat baik, sehingga cocok untuk membuat komponen penukar panas.
Pipa sirip padat adalah pipa bersirip integral di mana sirip dibentuk langsung dari material pipa atau dipasang dengan kuat melalui proses yang kuat seperti ekstrusi atau pengelasan. Mereka dirancang untuk transfer panas yang efisien di lingkungan yang menantang, termasuk kondisi suhu tinggi dan tekanan tinggi yang umumnya ditemukan di boiler, pemanas, dan pendingin gas proses.
Jenis Pipa Sirip dan Spesifikasi Material:
Referensi Ukuran untuk Berbagai Jenis Pipa Sirip
| Jenis | Deskripsi | Pipa dasar | Spesifikasi sirip (mm) |
| O.D. (mm) | Jarak sirip | Tinggi sirip | Ketebalan sirip |
| Tertanam | Pipa sirip tipe G | 16-63 | 2.1-5 | <17 | ~0.4 |
| Ekstrusi | Logam gabungan logam tunggal | 8-51 | 1.6-10 | <17 | 0.2-0.4 |
| Pipa sirip rendah tipe t | 10-38 | 0.6-2 | <1.6 | ~0.3 |
| Pipa bambu pipa bergelombang | 16-51 | 8-30 | <2.5 | / |
| Lilitan | Pipa sirip tipe l/kl/ll | 16-63 | 2.1-5 | <17 | ~0.4 |
| String | Pipa sirip string | 25-38 | 2.1-3.5 | <20 | 0.2-0.5 |
| Tipe U | Pipa tipe U | 16-38 | / | / | / |
| Pengelasan | Pipa sirip pengelasan HF | 16-219 | 3-25 | 5-30 | 0.8-3 |
| Pipa sirip tipe H/HH | 25-63 | 8-30 | <200 | 1.5-3.5 |
| Pipa sirip berstud | 25-219 | 8-30 | 5-35 | φ5-20 |
Komposisi Kimia(%)
| Komposisi Kimia P9(%) |
| Elemen | C | Si | Cr | Mn | P | Mo | S |
| Rentang | ≤0.15 | 0.50-1.00 | 8.00-10.00 | 0.30-0.60 | ≤ 0.025 | 0.9-1.10 | ≤0.025 |
Sifat Mekanik
| ASTM A335 P9Sifat Mekanik |
| Kekuatan Tarik | Kekuatan Luluh | Kekerasan | Perpanjangan |
| 415MPa | ≥205MPa | ≤ 179HB | 30% |
Material Ekuivalen P9
| UNS | BS | ISO | ASTM | ASME | JIS G 3468 | DIN | NK | ABS |
| K81590 | 3604-620 | 9329-2 P9 | A335 P9 | SA335 P9 | STPA 26 | 17175 12CrMo195 | KSTPA 26 | ABS Gr.9Cr |
Aplikasi Pipa Sirip Padat HFW ASTM A335 P9
1. Sistem pemulihan panas di kilang dan pabrik kimia
2. Elemen boiler dan superheater di pembangkit listrik termal
3. Pemanas dan pendingin gas proses
4. Pemanas awal udara dan ekonomiser
5. Penukar pipa bersirip suhu tinggi di unit pemulihan sulfur
Keunggulan Kompetitif
1. Pipa dasar mulus berkualitas tinggi yang memastikan keandalan di bawah tekanan
2. Sirip dibuat secara integral atau dilas dengan penetrasi penuh untuk kontak termal dan kekuatan mekanik yang unggul
3. Mampu beroperasi pada suhu hingga 600°C
4. Dukungan rekayasa khusus untuk mengoptimalkan kinerja untuk aplikasi tertentu
5. Kepatuhan penuh dengan standar ASME, ASTM, dan standar khusus pelanggan
