ASTM A213 T9 HFW Fined Tubes of Alloy Steel untuk Generasi Tenaga Termal dan Nuklir
Spesifikasi Umum HFW Fined Tubes

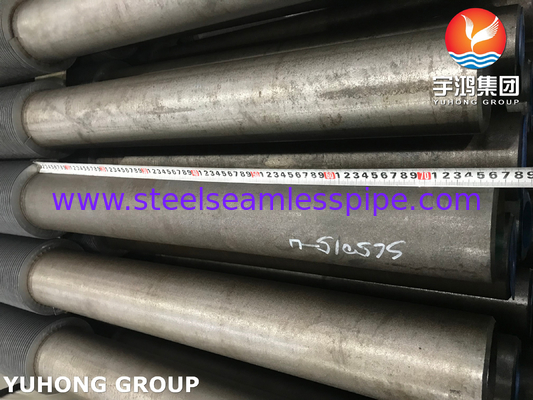

O.D pipa/tabung dasar: 15,88-219,1 mm

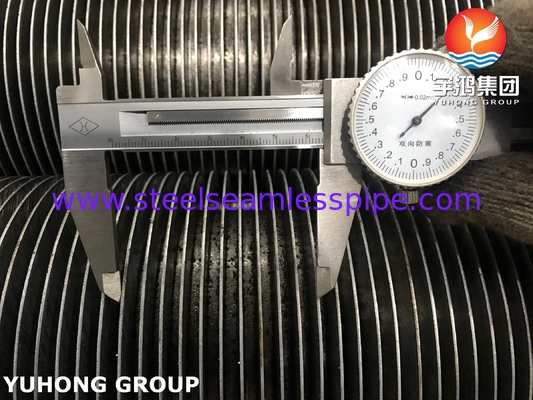

Tinggi sirip: 5-50mm
Ketebalan sirip: 0,8-3,0 mm

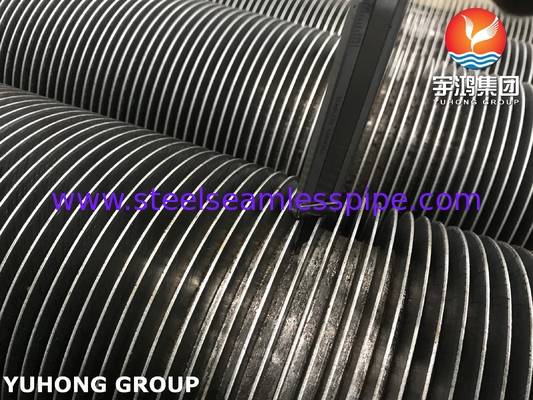

Pitch sirip: sesuai permintaan pelanggan.
Ujung: Ujung polos, Ujung miring
Tidak ada area sirip di kedua sisi:sebagai permintaan pelanggan
Tabung dasar untuk tabung HFW biasanya: CS / SS / AS; umumnya bahan sirip sama dengan bahan tabung
Rincian ASME SA213 Tabung K90941
ASME SA213boiler baja ferit dan austenit tanpa jahitan, superheater, dan tabung penukar panas, yang ditunjuk sebagai kelas T5, TP304, dll. Digunakan untuk boiler, superheater, penukar panas,atau tabung kondensor dan aplikasi lainnya.
Komposisi kimia (%)
| Kelas |
C |
Mn |
P |
Su |
Ya. |
Cr |
Mo |
| T9 |
0.15 |
0.30-0.60 |
0.025 |
0.025 |
0.25-1.00 |
8.00-10.00 |
0.90-1.00 |
Sifat Mekanis
| Kelas |
Kekuatan tarik, menit |
Kekuatan hasil (0,2% Offset,min) |
Perpanjangan |
Brinell/Vickers |
Rockwell |
| T9 |
ksi-60,MPa-415 |
ksi-30,MPa-205 |
30% |
179 HBW/190 HV |
89 HRB |
Industri terkait yang terlibat
1.Generasi Listrik
tabung sirip di boiler, generator uap pemulihan panas (HRSG), dan ekonomizer untuk meningkatkan efisiensi pertukaran panas di pembangkit listrik tenaga panas dan nuklir.
2. Petrochemical & Pengolahan Minyak
tabung dengan sirip di pemanas, reformer, dan sistem pemulihan panas limbah untuk menahan suhu tinggi dan lingkungan korosif.
3HVAC & Refrigeration.
bagian dari pendingin udara, radiator, dan kondensator untuk sistem kontrol iklim komersial dan industri.
4. Pemanasan Proses Industri
digunakan dalam sistem pengeringan, tungku, dan reaktor kimia di mana distribusi panas yang seragam sangat penting.
5. Marinir & Offshore
tabung dengan sirip di penukar panas kapal dan unit desalinasi karena daya tahannya dalam kondisi garam.
6. Pengolahan Limbah ke Energi & Pengendalian Lingkungan
komponen penting dalam pengolahan gas buang, pemulihan gas buang, dan sistem pembakaran untuk mengurangi emisi.
Kapasitas Pabrik

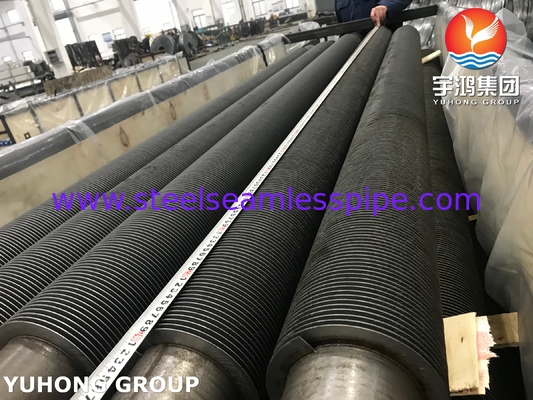

Untuk tabung finend HFW, denganPanjang dua jalur produksi untuk membuat tabung sirip kurang dari 25 meter, dan dua lainnya dapat mencapai 30 meter.
Spesifikasi untuk berbagai jenis tabung bergelombang
| Jenis |
Deskripsi |
Tabung dasar |
Spesifikasi sirip (mm) |
| O.D. (mm) |
Jarak sirip |
Tinggi sirip |
Tepi sirip |
| Tertanam |
Tabung sirip tipe G |
16-63 |
2.1 ~ 5 |
< 17 |
~ 0.4 |
| Diekstrusi |
Logam kombinasi logam tunggal |
8-51 |
1.6 ~ 10 |
< 17 |
0.2-0.4 |
| Tabung sirip rendah tabung sirip tipe T |
10-38 |
0.6 ~ 2 |
< 1.6 |
~ 0.3 |
| Tabung bambu tabung bergelombang |
16-51 |
8.0 ~ 30 |
< 2.5 |
/ |
| Luka |
Tabung sirip tipe l/kl/ll |
16-63 |
2.1 ~ 5 |
< 17 |
~ 0.4 |
| String |
Tabung sirip sirip |
25-38 |
2.1-3.5 |
< 20 |
0.2-0.5 |
| Tipe U |
Tabung tipe U |
16-38 |
/ |
/ |
/ |
| Pengelasan |
Tabung sirip pengelasan HF |
16-219 |
3 ~ 25 |
5 ~ 30 |
0.8-3 |
| Tabung sirip tipe H/HH |
25-63 |
8 ~ 30 |
< 200 |
1.5-3.5 |
| Tabung sirip bergelombang |
25-219 |
8 ~ 30 |
5 ~ 35 |
φ5-20 |
Pipa / tabung dasar:
1.Baja tahan karat: ASME SA213/ASTM A213, ASME SA249/A249,ASME SA312/A312
2.Baja Duplex/Super Duplex: ASME SA789/A789, ASME SA790/A790
3.Baja Karbon: ASME SA106/ASTM A106, ASME SA179/ASTM A179, ASME SA192/ASTM A192, ASTM A214, ASTM A210
4.Baja paduan:ASME SA213/ASTM A213, ASME SA335 /ASTM A335
5.Baja paduan nikel: Hestalloy / Inconel / Nikel Murni / NS Alloy / Baja Paduan Tembaga
Bahan sirip:Baja paduan, baja tahan karat, baja karbon
