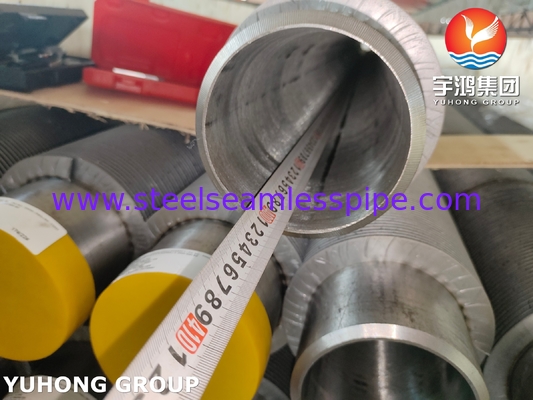

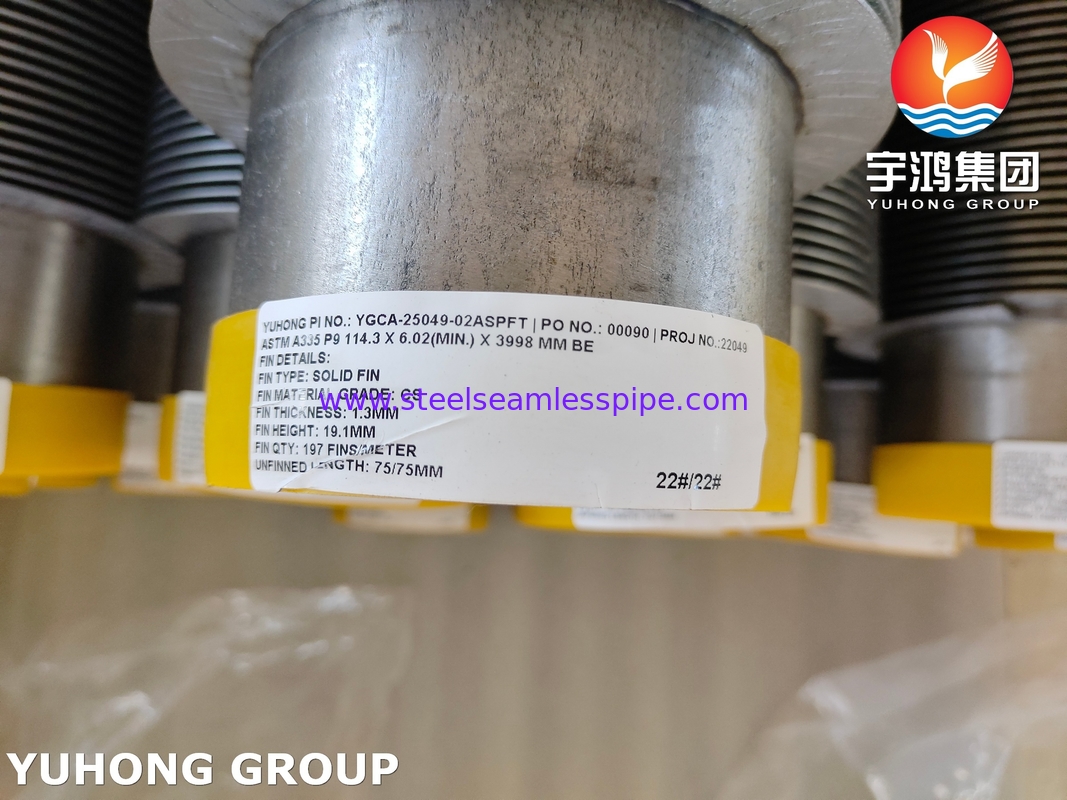

Pipa Sirip Padat ASTM A335 P9 Bahan Sirip CS Pembangkit Uap Pemulihan Panas

Solid Fin Tube ASTM A335 P9 Fin Material CS Generator Uap Pemulihan Panas

Spesifikasi bahan

Pipa dasar (ASTM A335 P9):

Baja paduan krom-molibdenum (Cr-Mo) dengan kekuatan suhu tinggi yang baik dan ketahanan korosi.

Komposisi: ~9% Cr, ~1% Mo, seimbang dengan Fe.

Aplikasi umum: pembangkit listrik, kilang, layanan suhu/tekanan tinggi (hingga ~ 650°C/1200°F).

Konstruksi tabung sirip

• Tipe:Tabung sirip dengan sirip (sirip dilas atau diekstrusi secara integral ke pipa dasar).
• Metode penyambungan sirip:
• High-Frequency Welding (HFW): Paling umum untuk sirip CS pada pipa paduan.
• Extruded Fin: Bahan pipa dasar diformasi untuk menciptakan sirip (jarang untuk P9 karena kekerasan).

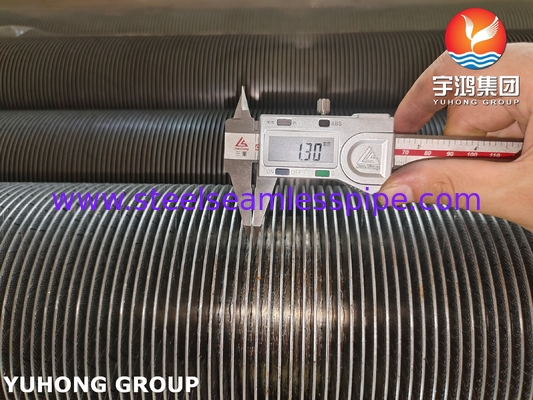

• Dimensi sirip:
• Ketinggian: 5×16 mm (biasanya).
• Kapadatan: 5 ‰ 11 sirip per inci (FPI), tergantung pada kebutuhan transfer panas.

Pertimbangan Kinerja

Konduktivitas termal: sirip CS memiliki efisiensi transfer panas yang lebih rendah daripada sirip aluminium tetapi lebih kuat.

Batas suhu:

Pipa P9: Hingga 650°C (1200°F).

CS Fins: Max ~ 400 °C (750 °F); di luar ini, oksidasi / skala terjadi.

Ketahanan korosi:

P9 tahan terhadap oksidasi/sulfidasi; sirip CS mungkin membutuhkan lapisan (misalnya, galvanisasi, aluminasi) di lingkungan korosif.

Aplikasi:

- Penukar panas: boiler, economizer, pemanas udara.

- Industri Proses: Pabrik pengolahan, pabrik petrokimia (untuk aliran gas/cairan suhu tinggi).

- Generasi listrik: sistem pemulihan panas limbah.
