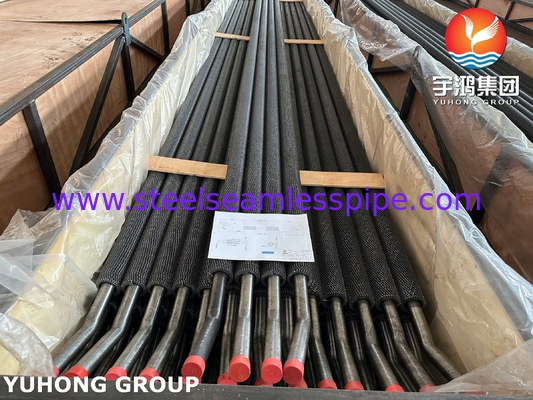

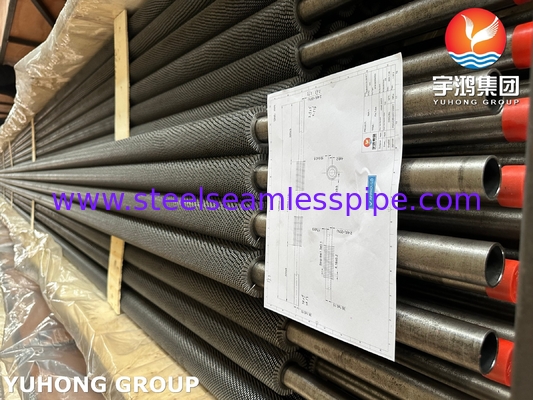

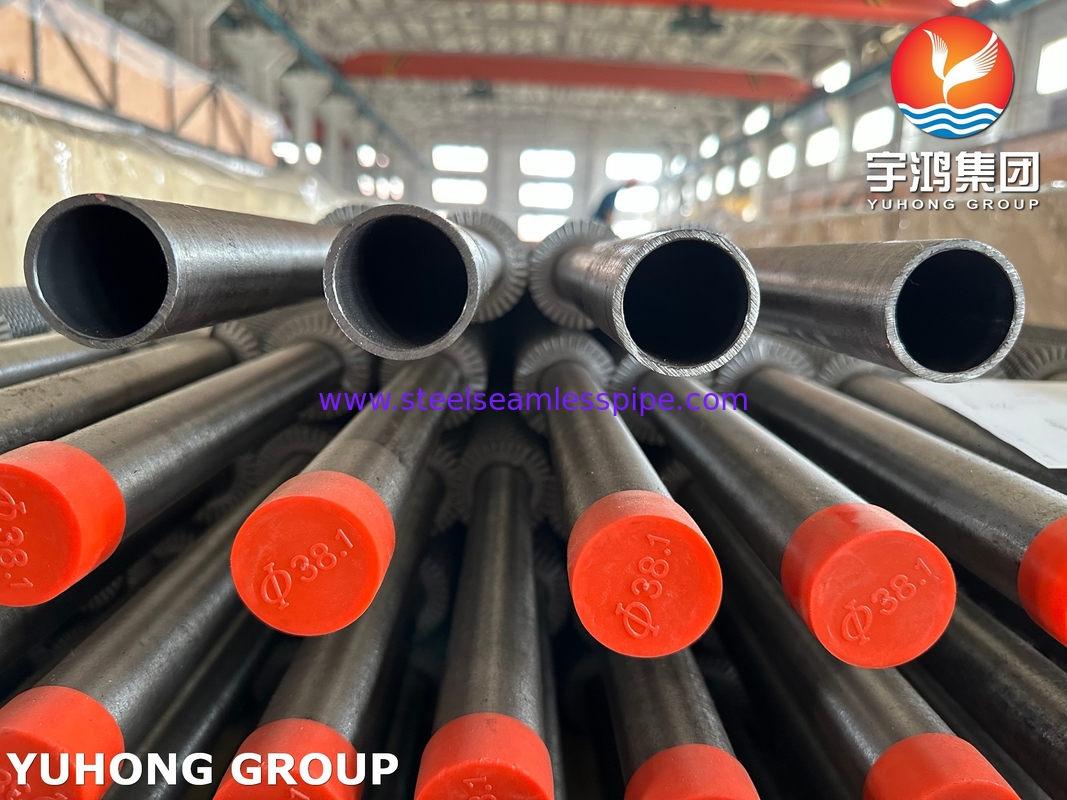

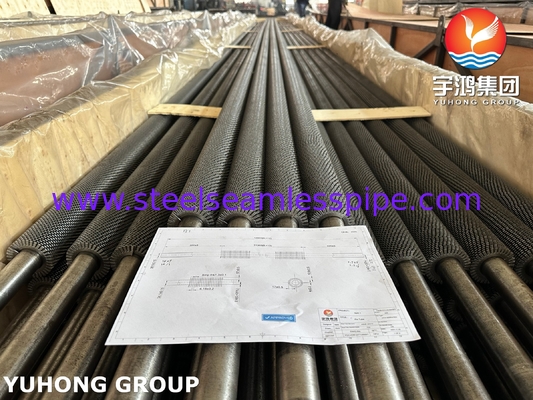

ASTM A213/ ASME SA213 T22 HFW Serrated Fin Tube Dua Pelabuhan Dapat U Bend Untuk Generator Uap Pemulihan Panas

ASTM A213/ ASME SA213 T22 HFW Serrated Fin Tube Dua port dapat menjadi U Bend Untuk Generator Uap Pemulihan Panas

SA213 Ini adalah spesifikasi ASTM International yang mencakup boiler baja ferit dan austenit, superheater, dan tabung penukar panas tanpa jahitan untuk aplikasi suhu tinggi.

Ketahanan yang baik terhadap oksidasi dan korosi pada suhu tinggi dibandingkan dengan baja karbon. ketahanan yang baik terhadap serangan hidrogen dan weldability dan formability yang baik.Superheater boiler dan tabung reheater, tabung penukar panas di kilang, pabrik petrokimia dan pembangkit listrik, terutama yang beroperasi antara 500 °C dan 600 °C (930 °F - 1110 °F).

HFW FIN TUBE, bahan strip dilas secara longitudinal ke tabung dasar dengan pengelasan induksi frekuensi tinggi atau pengelasan resistansi kontak.

Fin: Sebuah strip logam yang terus menerus (biasanya baja karbon atau baja tahan karat) spiral yang digulung dan diikat (diekstrusi, dilas atau tertanam) ke permukaan luar tabung dasar.Fin secara signifikan meningkatkan luas permukaan transfer panas eksternal.

Serrated: Jalur sirip berlubang atau dipotong secara teratur sepanjang ketinggiannya.

Keuntungan:

Turbulensi yang ditingkatkan: sirip bergerigi lebih efektif mengganggu lapisan batas gas yang mengalir melalui sirip daripada sirip biasa, secara signifikan meningkatkan koefisien transfer panas.

Pengurangan pencemaran: Celah antara sirip bergerigi membuat abu, kotoran atau partikel lain lebih sulit untuk menjembatani dan menumpuk secara parah dibandingkan dengan sirip padat.

Berat yang berkurang: Sedikit lebih sedikit bahan daripada sirip padat dengan tinggi yang sama.

Tabung berdaun bergantian digunakan secara luas dalam generator uap pemulihan panas (HRSG)


Alasan utamanya adalah karena secara signifikan meningkatkan efisiensi transfer panas, kemampuan anti abu / korosi dan keandalan struktural, sangat cocok dengan kondisi kerja yang keras dari HRSG.

Menyelesaikan masalah inti dari HRSG

Efisiensi transfer panas gas buang air kecil. Struktur bergantian menghancurkan lapisan batas, menginduksi turbulensi dan meningkatkan koefisien transfer panas sebesar 30-50%

Gas asap ber debu/mudah menumpuk debu. tepi bergerigi bergetar dan membersihkan diri untuk mengurangi akumulasi abu dan penyumbatan
Pemberhentian dan start yang sering + dampak tekanan termal Pengelasan frekuensi tinggi ikatan metalurgi, kekuatan tarik ≥ 200 MPa, ketahanan terhadap retakan kelelahan termal

Peningkatan transfer panas: peningkatan efisiensi subversif Turbulensi generator: Serrations atau retakan (bergigi) di permukaan sirip menyebabkan gas buang menghasilkan pusaran periodik,Membongkar lapisan batas laminar (sumber utama resistensi termal gas buang)Koefisien perpindahan panas 30-50% lebih tinggi daripada sirip halus, dan area pertukaran panas berkurang 20% dengan tingkat pertukaran panas yang sama.

Permukaan pemanasan yang diperluas: Desain bergantian gigi meningkatkan area pertukaran panas efektif dalam ruang yang terbatas (15-25% lebih banyak daripada sirip halus), terutama cocok untuk desain kompak HRSG.

Anti-penumpukan abu dan pembersih diri: jaminan operasi jangka panjang Ketika gas buang mengalir melalui tepi bergerigi dengan kecepatan tinggi, itu menyebabkan getaran mikro sirip,mencegah abu longgar dari menempel

Komposisi kimia maksimal %

Sifat Mekanis

Aplikasi:

Boiler Generasi Listrik:

Ekonomizer: Gunakan gas buang boiler untuk memanaskan air pemanas. sirip bergerigi mencegah abu mencemari umum dalam proses pembakaran batubara / biomassa.

Superheater dan Reheater: Panaskan uap ke suhu yang sangat tinggi (biasanya 540-565 ° C / 1000-1050 ° F). T22 memberikan kekuatan merangkak yang diperlukan; sirip bergerigi meningkatkan transfer panas dalam gas buang abu tinggi.

Air Preheaters (Ljungström/Regenerative): Mengembalikan panas dari gas buang untuk memanaskan udara pembakaran.

Generator uap pemulihan panas (HRSG):

Evaporator, Economizer, Superheater, Reheater: Digunakan di pembangkit listrik siklus gabungan.Sirip bergerigi secara efisien mentransfer panas dari gas buang turbin yang relatif bersih sementara juga secara efektif mencegah potensi upstream carryover atau piping fouling.

Pabrik penyulingan dan pabrik petrokimia:

Pemanas proses dan tungku (pemanas api): Tabung bagian konveksi (misalnya, pemanas mentah, pemanas vakum, pemanas coker, pemanas pakan reformator)..Sirip bergerigi meningkatkan efisiensi transfer panas dan mencegah kotoran dari kokes, katalis halus, atau jelaga.

Boiler panas limbah (WHB):

Mengembalikan panas dari aliran proses (misalnya, gas buang FCC, gas buang reformer). T22 menangani generasi uap; sirip berserak cocok untuk partikel atau gas coking.

Reformator Pembangkit Hidrogen:

Tabung Bagian Konveksi yang terkena gas asap suhu tinggi.

Pengolahan Kimia:

Pendinginan/pemanas gas proses suhu tinggi: Baja krom-molibdenum diperlukan ketika aliran gas mengandung partikel, kondensasi, atau rentan terhadap kotoran, dan ketika suhu tinggi.

Pemanas udara (regeneratif):

Sistem industri menggunakan panas limbah dari tungku atau tungku untuk memanaskan udara pembakaran, terutama ketika gas buang kotor.
