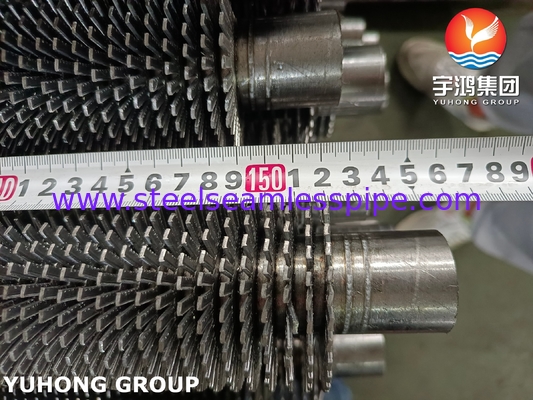

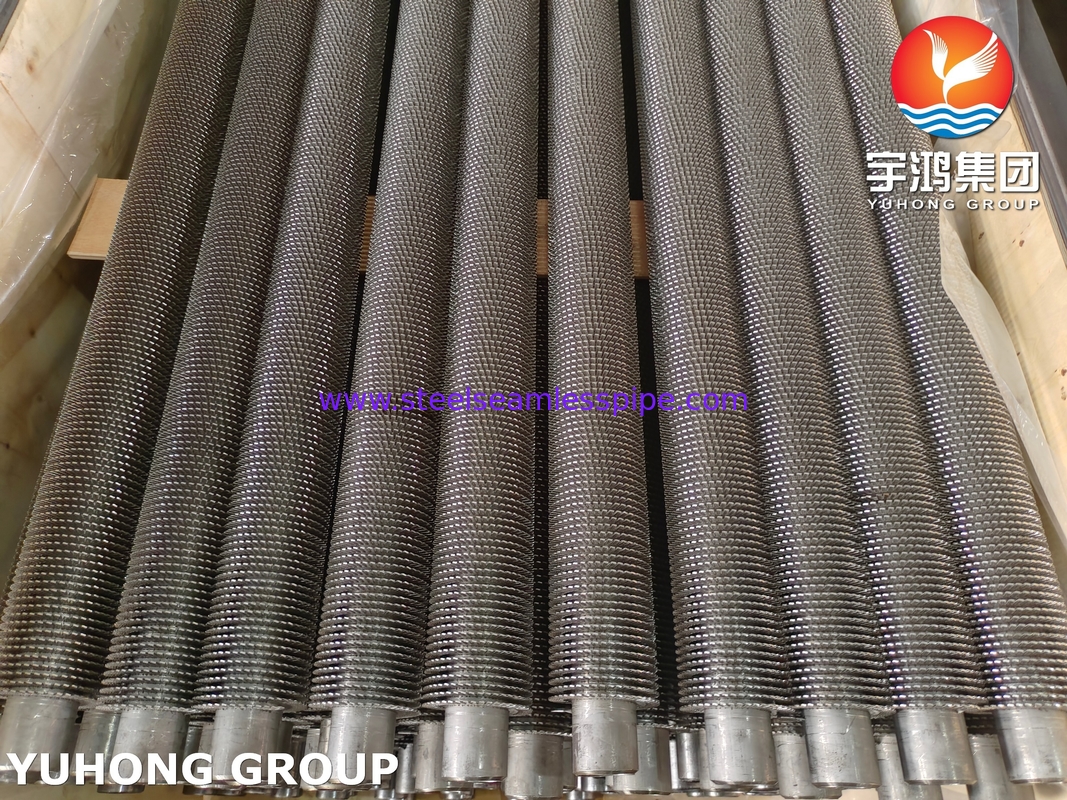

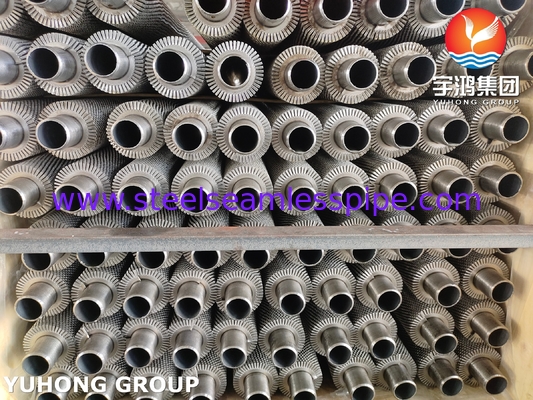

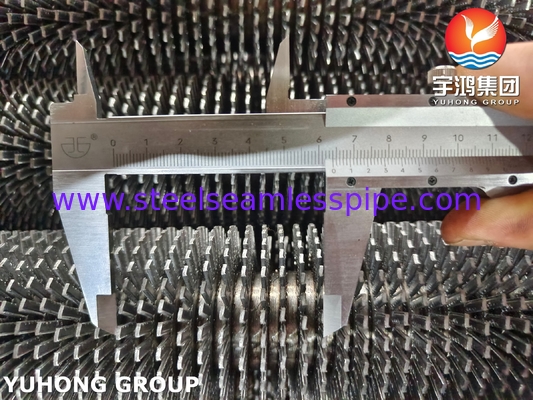

Pipa Sirip Bergerigi ASME SA192 Untuk Pendingin Gas Sistem Pemulihan Panas Limbah

Komposisi Pipa Dasar ASME SA192

Aplikasi Pipa Sirip Bergerigi ASME SA192

• Economizer: Menggunakan panas limbah gas buang untuk memanaskan air umpan boiler, sirip bergerigi secara signifikan meningkatkan area perpindahan panas di sisi gas buang dan meningkatkan efisiensi pemulihan panas (3-5 kali lebih tinggi dari pipa ringan). Parameter tipikal: suhu gas buang 250-400℃, tekanan ≤5 MPa, bahan sirip dapat berupa pipa dasar SA192 + sirip baja karbon (ketahanan oksidasi).
• Pemanas Awal Udara: Di pembangkit listrik tenaga batu bara, memanaskan udara pembakaran, desain sirip untuk mengurangi penumpukan abu, keausan erosi anti-asap.
• Pendingin gas proses: Menangani gas korosif (misalnya H₂S, CO₂), pipa dasar SA192 tahan terhadap suhu tinggi, sirip bergerigi meningkatkan turbulensi dan mengurangi penskalaan. Pendinginan gas buang daur ulang dalam unit perengkahan katalitik, dengan pipa sirip menggantikan sirip spiral konvensional, mengurangi penurunan tekanan sebesar 15%.
• Sistem pemulihan panas limbah: Boiler Panas Limbah Gas Turbin (HRSG), pada suhu tinggi (500-600℃), laju aliran gas buang yang tinggi, sirip bergerigi tahan getaran yang kuat, untuk menghindari patah kelelahan. Sirip pengelasan frekuensi tinggi digunakan untuk memastikan kekuatan ikatan antara sirip dan pipa dasar, yang dinilai oleh proses pengelasan ASME Sec.IX.

Kekuatan Utama Pipa Sirip Bergerigi ASME SA192

1. Sifat Material:

• Kekuatan Tarik: Pipa ASME SA192 biasanya memiliki kekuatan tarik minimum sekitar 47.000 psi (324 MPa).
• Kekuatan Luluh: Kekuatan luluh minimum biasanya sekitar 26.000 psi (179 MPa).
• Perpanjangan: Material harus memiliki daktilitas yang baik, dengan perpanjangan biasanya sekitar 35% dalam 2 inci.

2. Desain Sirip:

• Tinggi dan Ketebalan Sirip: Tinggi dan ketebalan sirip dapat memengaruhi kekuatan keseluruhan pipa. Sirip yang lebih tebal dan lebih pendek umumnya memberikan kekuatan dan efisiensi perpindahan panas yang lebih baik.
• Pola Bergerigi: Pola bergerigi (kedalaman dan frekuensi) dapat memengaruhi kekuatan mekanik dan kinerja termal. Desain yang tepat memastikan bahwa sirip tidak menjadi titik lemah.
• Kondisi Pengoperasian: Suhu: Pipa ASME SA192 dirancang untuk layanan suhu tinggi. Kekuatan material menurun seiring dengan peningkatan suhu, jadi penting untuk mempertimbangkan suhu pengoperasian maksimum.

3. Kondisi Pengoperasian:

• Suhu: Pipa ASME SA192 dirancang untuk layanan suhu tinggi. Kekuatan material menurun seiring dengan peningkatan suhu, jadi penting untuk mempertimbangkan suhu pengoperasian maksimum.
• Tekanan: Pipa harus tahan terhadap tekanan internal boiler atau penukar panas. Ketebalan dinding pipa adalah faktor penting dalam penahanan tekanan.

4. Proses Manufaktur:

• Konstruksi Seamless: Pipa ASME SA192 tanpa sambungan, yang umumnya memberikan kekuatan dan keandalan yang lebih baik dibandingkan dengan pipa las.
• Pemasangan Sirip: Metode pemasangan sirip (misalnya, ekstrusi, pengelasan) dapat memengaruhi kekuatan keseluruhan. Pemasangan yang tepat memastikan bahwa sirip tidak terlepas di bawah tekanan operasional.

• Standar dan Kepatuhan Pipa Sirip Bergerigi ASME SA192

• Kode Boiler dan Bejana Tekan ASME: Pastikan bahwa pipa mematuhi bagian yang relevan dari ASME BPVC, khususnya Bagian I untuk boiler daya dan Bagian VIII untuk bejana tekan.
• Pengujian dan Inspeksi: Metode pengujian non-destruktif (NDT) seperti pengujian ultrasonik (UT) dan pengujian hidrostatik seringkali diperlukan untuk memastikan integritas pipa.
