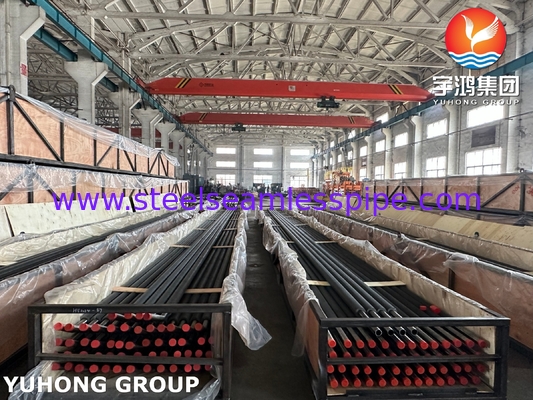

ASME SA213 T22 Serrated Fin dengan Tabung untuk Penukar Panas dan Pendingin Udara

Komposisi tabung dasar ASME SA213 T22

Bahan inti tabung - SA312 T22 (Klarifikasi & Koreksi):

• SA312: Spesifikasi ASME ini mencakup pipa stainless steel austenit tanpa jahitan dan las yang dimaksudkan untuk suhu tinggi dan layanan korosif umum.
• T22: Ini TIDAK merupakan kelas yang biasanya tercantum di bawah SA312.
• "T22" Kebingungan: T22 mengacu pada baja paduan rendah (2.25% Kromium - 1% Molibdenum).

ASME SA213 T22: Untuk boiler, superheater, dan tabung penukar panas baja paduan ferit dan austenit tanpa jahitan.

ASME SA335 P22: Untuk pipa baja ferit tanpa jahitan untuk layanan suhu tinggi.

• Kesimpulan: Bahan inti tabung hampir pasti SA213 T22 (jika tabung) atau SA335 P22 (jika tabung).dan ketahanan oksidasi hingga sekitar 1050°F (565°C)Ini bukan stainless steel.

Jenis sirip - sirip bergerigi:

• Struktur: sirip bergerigi dimulai sebagai sirip heliks yang berkelanjutan (seperti sirip kaki "L" atau "LL") yang terbungkus pada tabung dasar.Bagian-bagian kecil dipotong atau "diukir" tegak lurus dengan panjang sirip.
• Fitur Visual Utama: Alih-alih menjadi jalur yang halus dan terus menerus, sirip memiliki serangkaian celah kecil dan teratur di sepanjang pinggirnya, menciptakan penampilan "bergerigi" (seperti pisau gergaji).
• Tujuan Serrations:

Peningkatan Transfer Panas: Serrations mengganggu pembentukan lapisan batas cairan (biasanya gas seperti udara atau flue gas) yang mengalir di atas sirip.memecah sub-lapisan laminar dan secara signifikan meningkatkan efisiensi transfer panas dibandingkan dengan sirip polos.

Berat & Bahan yang Dikurangi: Bahan yang dihapus sedikit mengurangi berat dan biaya keseluruhan dibandingkan dengan sirip padat yang setara.

• Pertukaran:

Sedikit Lebih Tinggi Penurunan Tekanan: Turbulensi yang meningkat juga meningkatkan resistensi terhadap aliran cairan (penurunan tekanan) di seluruh bundel tabung.

Potensi untuk Bercacat: Kerucut kadang-kadang lebih rentan untuk menjebak partikel dalam aliran gas kotor dibandingkan dengan sirip biasa, meskipun kurang dari sirip bertitik.

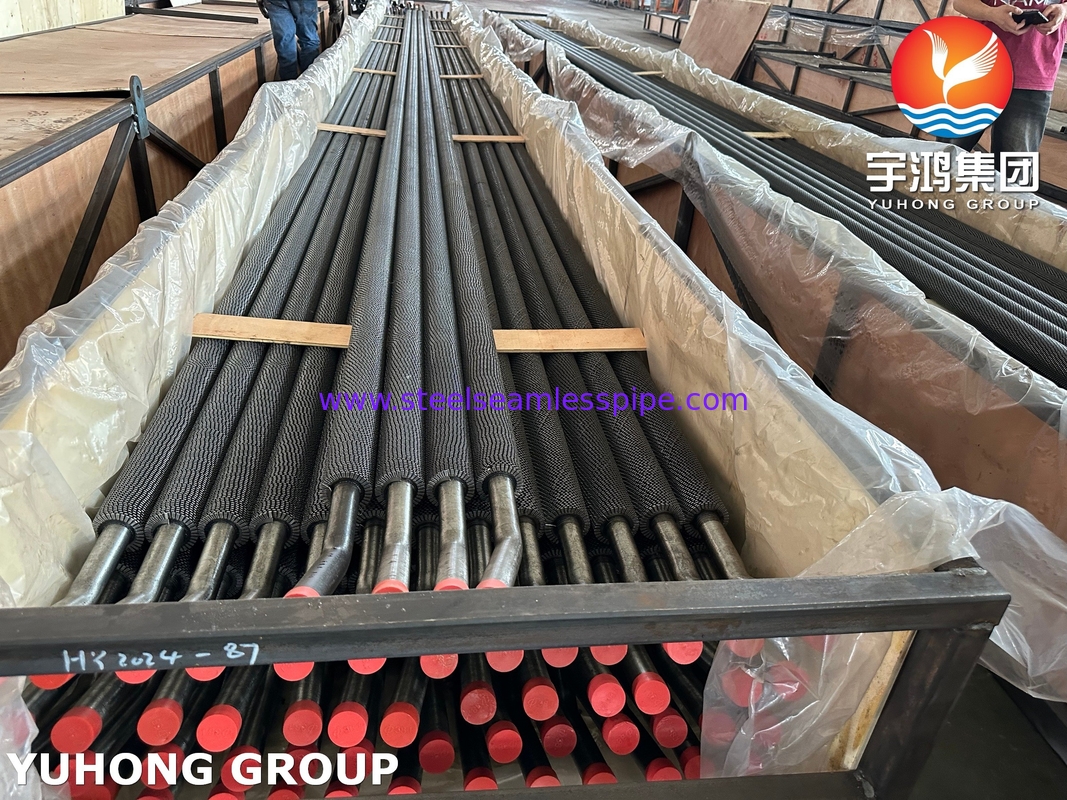

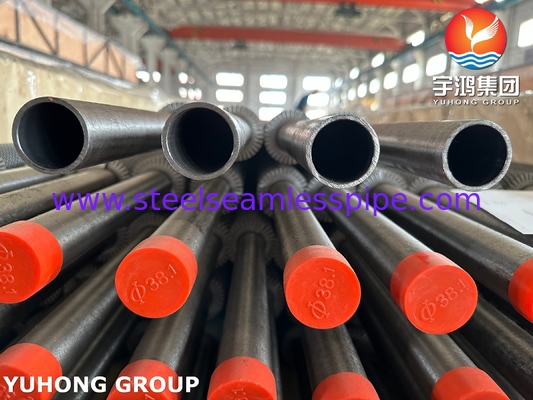

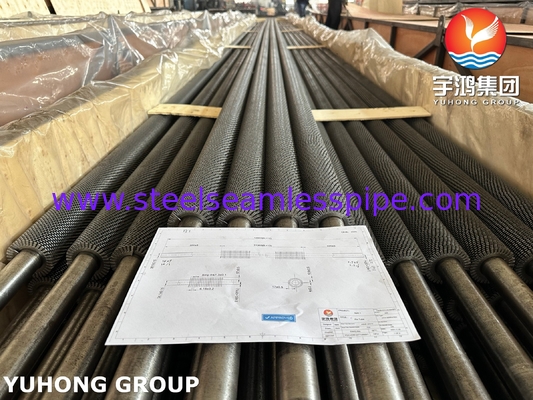

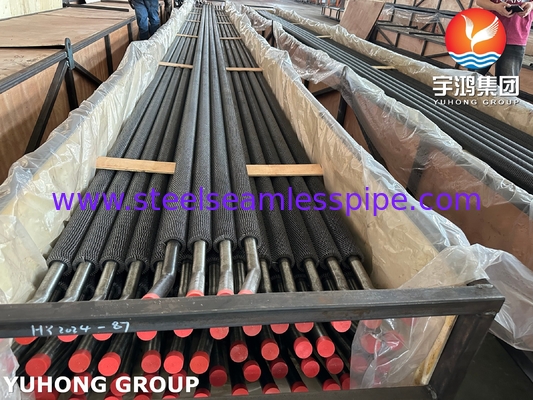

Deskripsi gabungan - SA213 T22 Tabung dengan sirip serat:

• Inti: Tabung tanpa jahitan yang diproduksi sesuai dengan spesifikasi ASME SA213 T22, terbuat dari baja paduan rendah 2,25Cr-1Mo.
• Fin: Fin spiral yang melekat secara mekanis (biasanya terikat dan berpijak) ke permukaan luar tabung.membuat profil tepi bergerigi.

SA213 T22 Serrated Fin Tube Aplikasi:

• Pembangkit listrik Generator uap pemulihan panas (HRSG): Economizer, Evaporator, Superheater, Reheater, Memaksimalkan penyerapan panas dari gas buang.Boiler Batubara/Gas Bagian penghematan (memanaskan air pemanas)
• Petrochemicals/Refineries: Pemanas Proses/Oven, Oksidator Termal/Incinerators Boiler panas limbah
• Boiler industri Panas limbah Boiler Pemulihan panas dari tungku, turbin gas atau proses kimia
• Cement/Steel Preheaters & Coolers Pemulihan panas dari gas buang tungku/tungku pendingin
