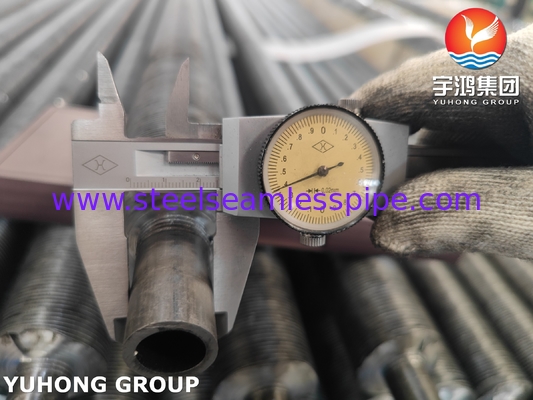

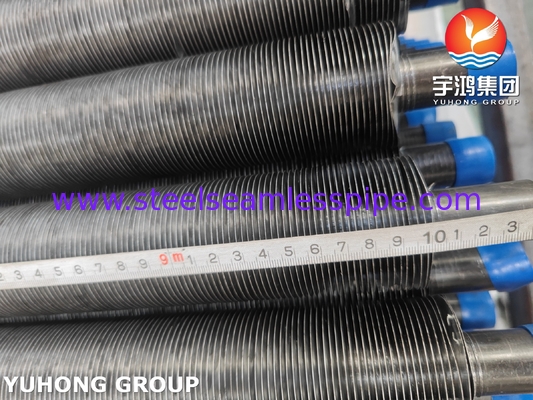

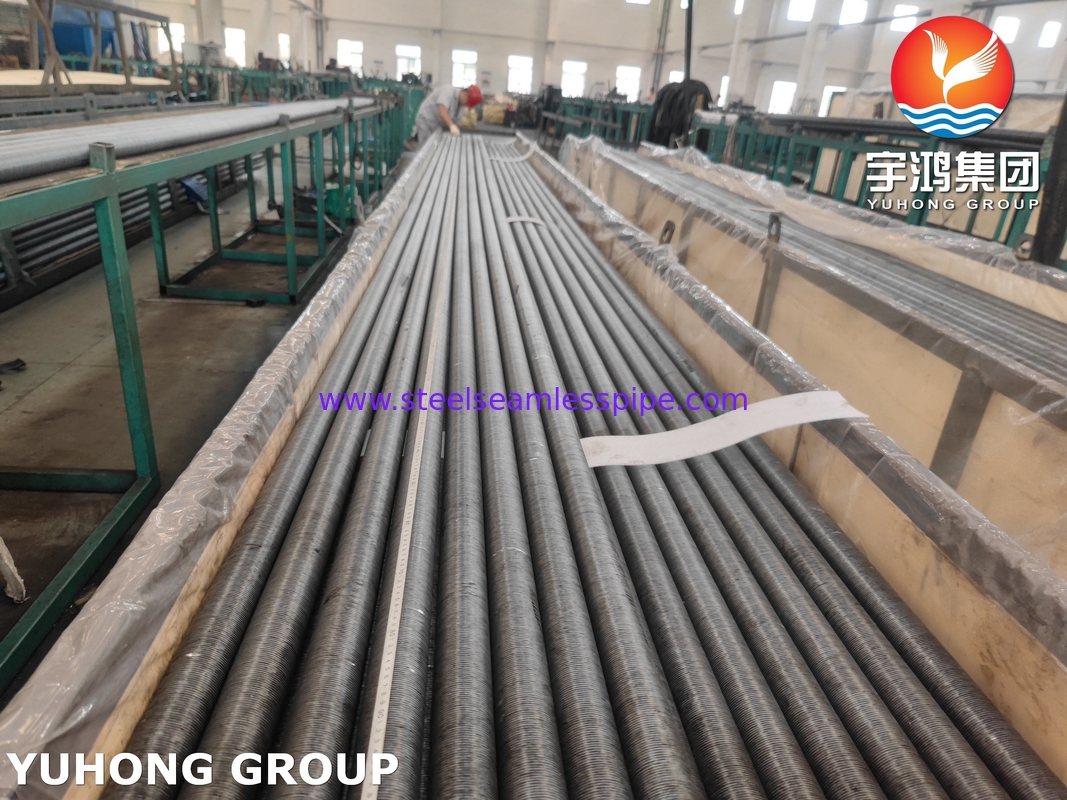

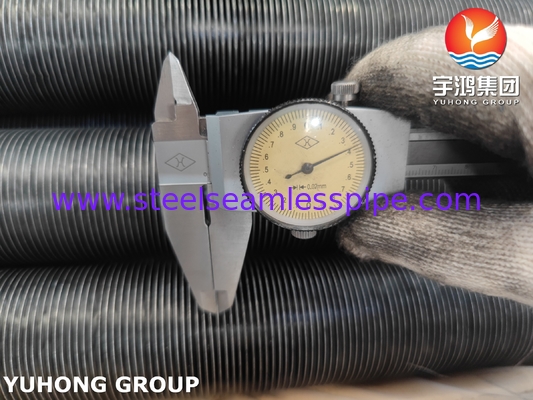

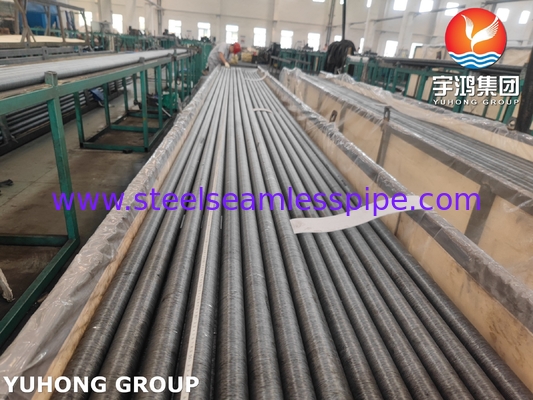

ASME SA209 tabung sirip tertanam dengan sirip AL1060 untuk penghemat boiler dan pemanas udara

1. Bahan tabung dasar: SA209

Komposisi:

Karbon (c) 0,10-0,20%
Mangan (MN) 0,30-0,80%
Fosfor (p) ≤ 0,025%
Belerang ≤ 0,025%
Silikon (SI) 0,10-0,50%
Molybdenum (MO) 0,44-0,65%
Tembaga (Cu) ≤ 0,25% (jika ada)
Kromium (CR) ≤ 0,30%
Nikel (Ni) ≤ 0,40%
Vanadium (V) ≤ 0,03%

Properti:

• Kekuatan suhu tinggi yang baik dan ketahanan creep.
• Peningkatan resistensi terhadap oksidasi dan korosi dibandingkan dengan baja karbon biasa pada suhu tinggi.
• Kemampuan las yang baik.

2. Bahan sirip: al1060

Properti:

Konduktivitas termal yang sangat baik: (~ 230 w/m · k) - Alasan utama untuk menggunakan sirip aluminium.

Resistensi korosi yang baik: membentuk lapisan oksida pelindung.

Formabilitas/keuletan yang tinggi: Mudah dibentuk selama pembuatan.

Kepadatan rendah: ringan.

Kekuatan rendah: aluminium yang lebih lembut daripada paduan, tetapi cukup untuk banyak aplikasi sirip.

Konduktivitas listrik yang tinggi.

3. Jenis Sirip: Tertanam (G-Fin)

Proses pembuatan:

• Alur dikerjakan (sering dengan knurling) ke permukaan luar tabung dasar baja.
• Strip stok sirip aluminium (AL1060) dimasukkan ke dalam alur.
• Rol tekanan tinggi atau mati memaksa bahan dinding tabung di atas tepi strip aluminium, bekerja dingin dan secara mekanis mengunci dasar sirip dengan aman ke alur. Ini menciptakan ikatan mekanis yang terus menerus, ketat, sepanjang seluruh sirip.

Fitur Utama:

• Ikatan mekanik yang kuat: Sirip secara fisik terkunci ke dalam dinding tabung, menawarkan resistensi yang sangat baik untuk melonggarkan sirip karena siklus atau getaran termal.
• No Solder/Braze: Menghilangkan masalah seperti korosi fluks, keterbatasan titik peleburan paduan braze, atau potensi rongga di garis ikatan.
• Kontak logam-ke-logam langsung: memberikan ketahanan termal antarmuka yang rendah (efisiensi perpindahan panas yang baik).
• Integritas Sirip: Bahan sirip Al1060 itu sendiri tetap tidak berubah (tidak meleleh), mempertahankan konduktivitas termal penuh dan ketahanan korosi.
• Kepadatan sirip: memungkinkan sirip yang relatif tinggi per inci (FPI).
• Penampilan: Biasanya memiliki tampilan logam yang bersih dengan jahitan yang terlihat di mana logam tabung digulung di atas dasar sirip.

Keuntungan utama:

• Efisiensi perpindahan panas yang tinggi.
• Kekuatan dan daya tahan ikatan sirip yang sangat baik di bawah bersepeda termal.
• Kemampuan suhu tinggi yang baik dari tabung dasar.
• Resistansi korosi sirip (AL1060) dan tabung dasar (SA209).
• Tidak ada paduan braze titik-lelting rendah untuk membatasi suhu operasi.

4. Aplikasi

• Sistem Laut & Lepas Pantai
• Penukar panas tanaman desalinasi
• Pendingin asam sulfat (h₂so₄)
• Reboiler gas asam (H₂S)
• Kondensor uap di tanaman panas bumi
• Pemulihan panas limbah gas buang
• Evaporator amonia (NH₃)
• Ventilator pemulihan panas (HRV)

5. Aplikasi Tipikal:

• Generator uap pemulihan panas (HRSGS): Bagian Economizer dan Evaporator.
• Economizers boiler: Memulihkan panas dari gas buang.
• Pemanas Udara (tipe Ljungström atau tubular): pemanasan udara pembakaran.
• Proses pemanas gas/pendingin: di kilang, petrokimia, dan tanaman kimia.
• Bundel tabung bersirip suhu tinggi: di mana diperlukan resistansi suhu yang tinggi dan permukaan yang diperluas secara efisien.
