ASTM A335 P5 P9 P11 P22 Fin Tube High Frencuy Welding Serrated Fin Tube, Solid Fin Tube
Tabung sirip sirip

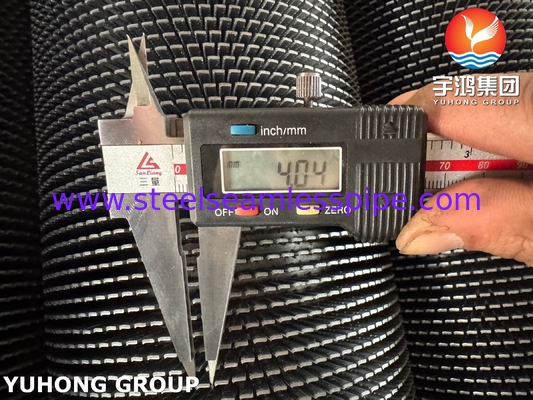

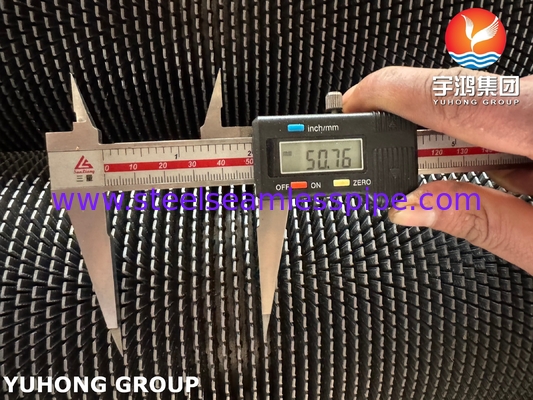

Serrated Fin Tube adalah elemen transfer panas yang meningkatkan transfer panas dengan efisiensi tinggi.Dengan memotong kerucut bergerigi secara berkala di tepi sirip ( kedalaman biasanya 20%-40% dari tinggi sirip), cairan dipaksa untuk menghasilkan pusaran turbulen, yang secara signifikan menghancurkan lapisan batas termal dan meningkatkan efisiensi transfer panas 30-50% dibandingkan dengan tabung sirip halus.
Struktur bergerigi memiliki keuntungan anti-kotoran, menunda penutup kontinyu kotoran, mengurangi frekuensi pembersihan dan memperpanjang siklus pembersihan.Hal ini terutama cocok untuk viskositas tinggi, media yang berdebu atau mudah kotor (seperti minyak residu, gas buang boiler, air laut).
Aplikasi khas meliputi tungku pemanas petrokimia, pulau pendingin udara dan peralatan perlindungan lingkungan.Biaya awal yang tinggi, tetapi efisiensi energi jangka panjangnya signifikan.
Perbedaan tabung sirip dan tabung sirip
Solid Fin Tube menggunakan sirip halus terus menerus untuk meningkatkan transfer panas dengan memperluas luas permukaan.Ini cocok untuk media bersih (seperti udara dan uap tekanan rendah) dan memiliki keuntungan dari resistensi aliran rendah, kekuatan tinggi dan biaya rendah, tetapi mudah bernoda dan memiliki efisiensi transfer panas menengah.
Serrated Fin Tube memotong kerucut serrated di tepi sirip untuk meningkatkan efisiensi transfer panas sebesar 30-50% melalui turbulensi paksa dan secara signifikan menunda akumulasi kotoran.
Ini sangat cocok untuk cairan dengan viskositas tinggi dan partikel yang mengandung (seperti gas buang dan minyak residu), tetapi penurunan tekanan meningkat sebesar 15-30% dan biaya awal lebih tinggi.Prinsip utama seleksi: Gunakan tabung sirip padat untuk skenario bersih/tekanan tinggi, pilih tabung bergerigi untuk skenario kotor/efisiensi tinggi, dan tabung sirip berbentuk jarum dianjurkan untuk lingkungan debu ultra halus.
Komposisi Kimia
Baja Low-Alloy
(Nilai) |
UNS
setara |
C≤ |
Mn |
P≤ |
S≤ |
Si≤ |
Cr |
Mo |
| P1 |
K11522 |
0.10 ~ 0.20 |
0.30 ~ 0.80 |
0.025 |
0.025 |
0.10 ~ 0.50 |
️ |
0.44 ~ 0.65 |
| P2 |
K11547 |
0.10 ~ 0.20 |
0.30 ~ 0.61 |
0.025 |
0.025 |
0.10 ~ 0.30 |
0.50 ~ 0.81 |
0.44 ~ 0.65 |
| P5 |
K41545 |
0.15 |
0.30 ~ 0.60 |
0.025 |
0.025 |
0.5 |
4.00 ~ 6.00 |
0.44 ~ 0.65 |
| P5b |
K51545 |
0.15 |
0.30 ~ 0.60 |
0.025 |
0.025 |
1.00 ~ 2.00 |
4.00 ~ 6.00 |
0.44 ~ 0.65 |
| P5c |
K41245 |
0.12 |
0.30 ~ 0.60 |
0.025 |
0.025 |
0.5 |
4.00 ~ 6.00 |
0.44 ~ 0.65 |
| P9 |
S50400 |
0.15 |
0.30 ~ 0.60 |
0.025 |
0.025 |
0.50 ~ 1.00 |
8.00 ~ 10.00 |
0.44 ~ 0.65 |
| P11 |
K11597 |
0.05 ~ 0.15 |
0.30 ~ 0.61 |
0.025 |
0.025 |
0.50 ~ 1.00 |
1.00 ~ 1.50 |
0.44 ~ 0.65 |
| P12 |
K11562 |
0.05 ~ 0.15 |
0.30 ~ 0.60 |
0.025 |
0.025 |
0.5 |
0.80 ~ 1.25 |
0.44 ~ 0.65 |
| P15 |
K11578 |
0.05 ~ 0.15 |
0.30 ~ 0.60 |
0.025 |
0.025 |
1.15 ~ 1.65 |
️ |
0.44 ~ 0.65 |
| P21 |
K31545 |
0.05 ~ 0.15 |
0.30 ~ 0.60 |
0.025 |
0.025 |
0.5 |
2.65 ~ 3.35 |
0.80 ~ 1.60 |
| P22 |
K21590 |
0.05 ~ 0.15 |
0.30 ~ 0.60 |
0.025 |
0.025 |
0.5 |
1.90 ~ 2.60 |
0.87 ~ 1.13 |
| P91 |
K91560 |
0.08 ~ 0.12 |
0.30 ~ 0.60 |
0.02 |
0.01 |
0.20 ~ 0.50 |
8.00~9.50 |
0.85 ~ 1.05 |
| P92 |
K92460 |
0.07 ~ 0.13 |
0.30 ~ 0.60 |
0.02 |
0.01 |
0.5 |
8.50 ~ 9.50 |
0.30 ~ 0.60 |
Properti Mekanis
| A335 Low-Alloy Pipe |
Nomor UNS |
Kekuatan Hasil ksi |
Kekuatan tarik ksi |
Elongasi % |
Rockwell |
Brinell |
| P1 |
K11522 |
30 |
55 |
30 |
️ |
️ |
| P2 |
K11547 |
30 |
55 |
30 |
️ |
️ |
| P5 |
K41545 |
40 |
70 |
30 |
️ |
207 maksimal |
| P9 |
S50400 |
30 |
60 |
30 |
️ |
️ |
| P11 |
K11597 |
30 |
60 |
20 |
️ |
️ |
| P12 |
K11562 |
32 |
60 |
30 |
️ |
174 maksimal |
| P22 |
K21590 |
30 |
60 |
30 |
️ |
️ |
| P91 |
K91560 |
60 |
85 |
20 |
️ |
️ |
Aplikasi:
Daya/Energi:
Air Cooling Island (ACC): Untuk menangani gas buang debu (≤550°C), desain anti-erosi membuat umur sirip>15 tahun, dan efisiensi transfer panas meningkat sebesar 35% dibandingkan dengan tabung halus;
Ketel panas limbah turbin gas: Mencegah penyumbatan abu dalam gas buang suhu tinggi dan tekanan tinggi, dan penurunan tekanan dapat dikontrol untuk meningkat <20%.
Petrokimia:
Tungku pemanasan minyak residu: Mengatasi minyak berat dengan viskositas> 200cP, struktur serat menghambat coking, dan siklus pembersihan diperpanjang menjadi 2 tahun (tabung halus hanya 6 bulan);
Catalytic cracking unit: Pertukaran panas minyak dan gas dengan partikel katalis, 316L stainless steel base tube tahan terhadap korosi belerang, dan koefisien transfer panas mencapai 450W/m2·K.
Teknik perlindungan lingkungan:
Desulfurisasi gas buang (FGD): Dalam lingkungan gas buang basah dengan pH = 1 ~ 3, sirip stainless steel duplex 2205 digunakan untuk menahan korosi titik embun asam,dan ketahanan termal kebocoran berkurang sebesar 60%;
Desalinasi air laut: sirip titanium + tabung dasar paduan tembaga-nikel (C70600), dengan toleransi konsentrasi Cl− > 50.000 ppm dan efisiensi evaporator meningkat sebesar 25%.
Pendinginan industri:
Amonia pendingin penguapan: Aluminium serrated sirip tahan kristal es skala pada suhu rendah -40 ° C dan konsumsi energi pencairan dikurangi 30%.
