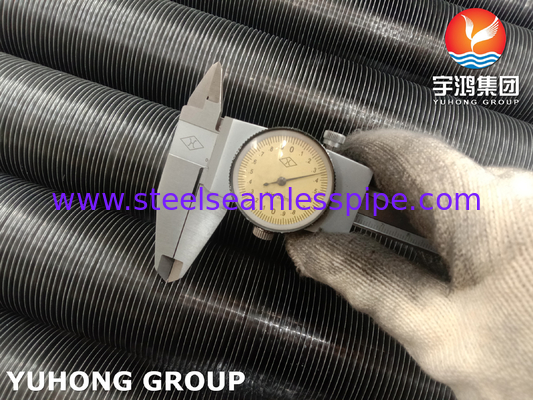

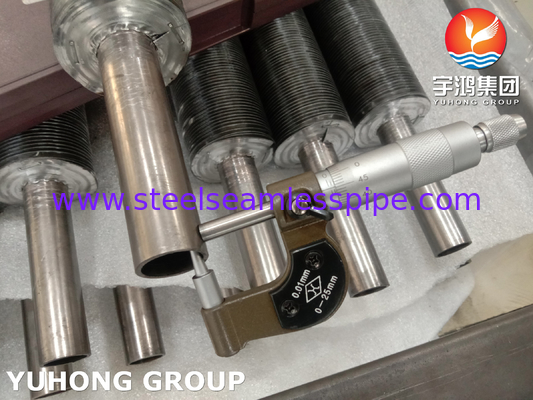

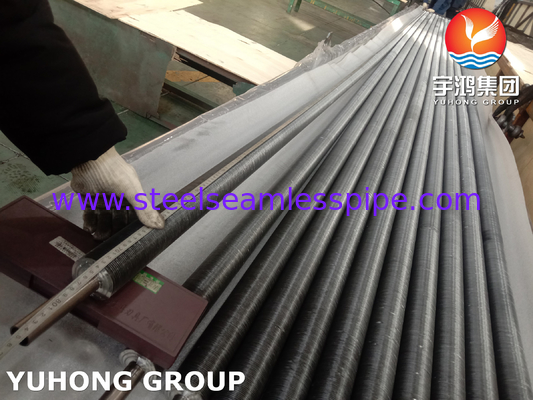

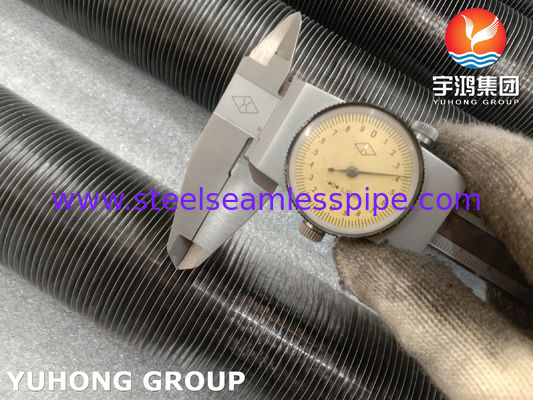

ASME SB163 N04400 tabung sirip tertanam dengan sirip aluminium untuk pendingin udara dan reboiler gas

1Bahan tabung dasar: Monel 400 (UNS N04400)

Komposisi:

• Nikel (Ni): 63%

• Tembaga (Cu): 28~34%

• Besi (Fe): ≤ 2,0%

• Mangan (Mn): ≤ 2,0%

• Karbon (C): ≤ 0,3%

• Sulfur (S): ≤ 0,024%

Sifat Mekanis:

• Kekuatan tarik: 550 ∼ 780 MPa
• Kekuatan output: 240-550 MPa
• Elongasi: 35-50% (pada panjang gauge 50 mm)
• Kekerasan: 70 ‰ 90 HRB (Rockwell B)

Batas suhu:

• Layanan terus menerus: Hingga 600°C (1112°F)
• Penggunaan suhu rendah: Mempertahankan ketebalan hingga -200 °C (-328 °F).

Ketahanan korosi:

• Tahan terhadap korosi stres akibat klorida (SCC), lubang, dan korosi celah.
• Kompatibel dengan asam sulfat (< 50% konsentrasi), asam klorida (< 20%), asam hidrofluorida, dan alkali.

2Bahan sirip: Aluminium (Al)

• Konduktivitas Termal Tinggi: Efisiensi transfer panas aluminium yang unggul meningkatkan tingkat pertukaran panas secara keseluruhan.
• Ringan: Mengurangi total berat perakitan sambil menjaga integritas struktural.
• Biaya-efektifitas: Menawarkan keseimbangan antara kinerja dan keterjangkauan dibandingkan dengan paduan eksotis.
• Ketahanan Korosi: Secara alami membentuk lapisan oksida pelindung, cocok untuk lingkungan sedang (ketika dikombinasikan dengan Monel 400, memperluas penerapan untuk kondisi yang lebih keras).

3. Fitur Desain

• Teknologi sirip tertanam: Sirip aluminium diikat erat ke tabung dasar Monel 400 melalui ekspansi mekanis atau hidrolik, memastikan kontak termal dan daya tahan yang optimal.
• Disesuaikan: Tersedia dalam berbagai kepadatan sirip, ketinggian, dan panjang tabung untuk memenuhi persyaratan transfer panas tertentu.
• Fleksibilitas aplikasi: Cocok untuk penukar panas, kondensator, boiler, dan sistem pendingin di industri seperti petrokimia, pembangkit listrik, dan teknik laut.

4. Aplikasi

• Sistem Kelautan & Luar Pantai
• Penukar panas pabrik desalinasi
• Pendinginan asam sulfat (H2SO4)
• Reboiler gas asam (H2S)
• Kondensator Uap di Pembangkit Termal
• Pemulihan panas limbah gas buang
• Amonia (NH3) Evaporator
• Ventilator Pemulihan Panas (HRV)

5. Keuntungan

Ketahanan: Monel 400 tahan terhadap lubang, korosi celah, dan retakan korosi stres.

Efisiensi: sirip aluminium memaksimalkan luas permukaan untuk disipasi panas yang cepat.

Kemampuan beradaptasi: Berkinerja dengan handal dalam suhu ekstrim dan media korosif.
