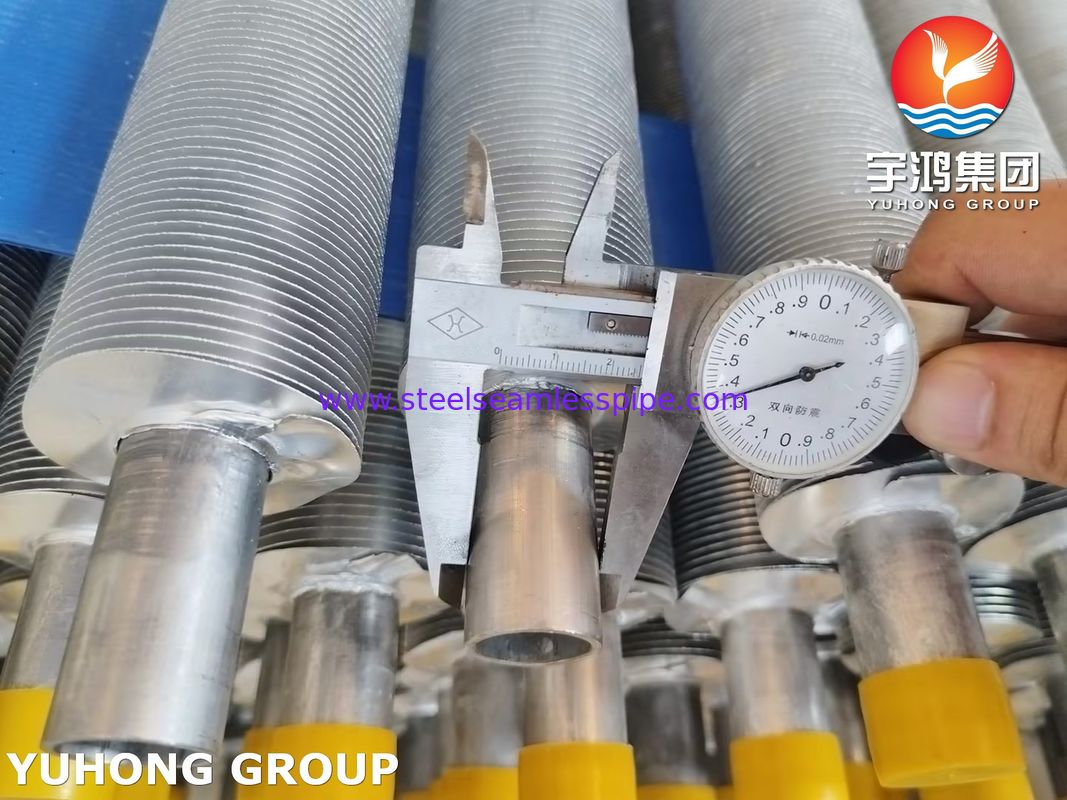

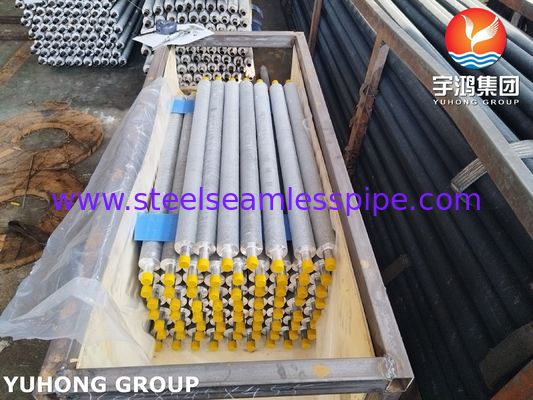

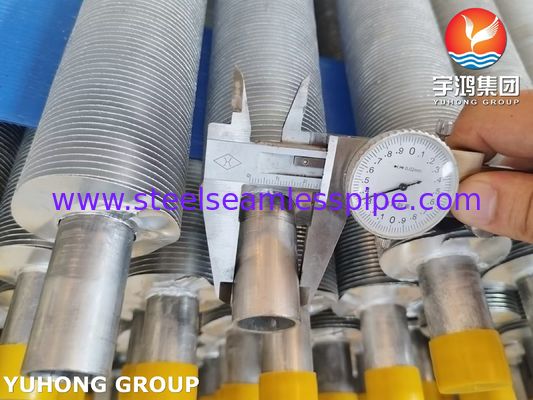

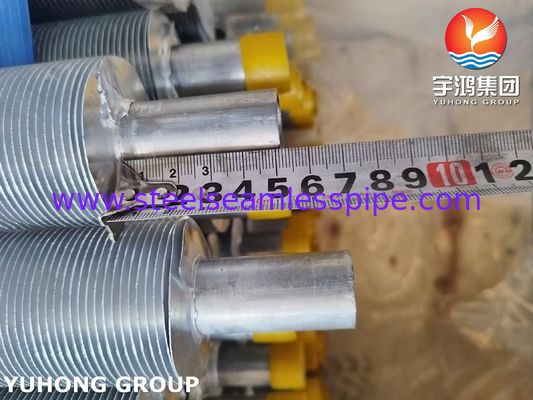

ASME SA249 Pipa Sirip Baja Tahan Karat Lilit Tipe Sirip L LL KL Untuk Pendingin Udara
Untuk apa pipa bersirip digunakan?
Pipa bersirip adalah komponen utama penukar panas. Mereka adalah serangkaian pipa di mana sirip telah ditambahkan di bagian luar untuk meningkatkan area kontak dengan fluida luar, untuk bertukar panas antara fluida di dalam pipa dan fluida di luar pipa. Pipa bersirip adalah pipa datar baja karbon berlapis aluminium memanjang dengan sirip aluminium yang dilas.
Strip logam (aluminium, tembaga atau baja tahan karat) dipasang ke permukaan luar pipa dasar dengan cara melilit, mengelas atau menyisipkan. Fungsi utamanya adalah untuk meningkatkan area pertukaran panas dan meningkatkan efisiensi transfer panas di sisi udara.
Strip sirip dililit pada sudut tertentu (seperti sudut heliks 30°~60°) untuk membentuk sirip spiral kontinu, yang dapat ditandai sebagai "Tipe L".
Akar sirip berbentuk "L" dan dipasang ke pipa dasar dengan penguncian mekanis atau pengelasan untuk meningkatkan kekuatan kontak antara sirip dan pipa dasar serta mencegah kelonggaran.
Keunggulan utama mungkin adalah kinerja anti-getaran atau struktur transfer panas khusus. Dalam industri petrokimia, pipa sirip semacam itu sering digunakan dalam pendingin udara, pemulihan panas limbah, dan skenario lainnya, dan perlu dipilih berdasarkan karakteristik media (suhu, korosif), kondisi lingkungan (kecepatan angin, debu) dan faktor biaya.
Keunggulan utama
Transfer panas yang efisien: Area permukaan sirip yang diperluas dapat mencapai 10~30 kali lipat dari pipa dasar, secara signifikan meningkatkan efisiensi transfer panas di sisi udara.
Ketahanan korosi: Jika digunakan sirip aluminium + pipa dasar baja karbon (bimetal Al-Fe), ia memiliki keunggulan biaya dan ketahanan korosi atmosfer.
Kekuatan mekanik: Desain akar berbentuk L atau proses pengelasan memastikan bahwa sirip tidak mudah lepas dalam aliran udara berkecepatan tinggi.
Ekonomis: Biaya lebih rendah daripada pipa sirip yang digulung (Sirip Tertanam), cocok untuk aplikasi skala besar.
Komposisi Kimia SS304
| Elemen |
% Hadir |
| Karbon (C) |
0.07 |
| Kromium (Cr) |
17.50 - 19.50 |
| Mangan (Mn) |
2.00 |
| Silikon (Si) |
1.00 |
| Fosfor (P) |
0.045 |
| Sulfur (S) |
0.015b) |
| Nikel (Ni) |
8.00 - 10.50 |
| Nitrogen (N) |
0.10 |
| Besi (Fe) |
Keseimbangan |
Sifat Mekanik SS304
| Properti |
Nilai |
| Kekuatan Komprehensif |
210 MPa |
| Tegangan Bukti |
210 Min MPa |
| Kekuatan Tarik |
520 - 720 MPa |
| Perpanjangan |
45 Min% |
Aplikasi
Pendingin Udara:
Digunakan untuk mendinginkan minyak dan gas bersuhu tinggi (seperti gas keluaran unit perengkahan katalitik), kondensasi hidrokarbon ringan (seperti pemulihan LPG).
Contoh: Pipa Sirip Lilit umumnya digunakan dalam pendingin udara standar API 661, dan jenis sirip dipilih sesuai dengan suhu media (seperti sirip baja tahan karat untuk suhu tinggi).
Sistem Pemulihan Panas Limbah:
Untuk memulihkan panas dalam boiler panas limbah gas buang, bahan sirip perlu tahan terhadap oksidasi suhu tinggi (seperti baja tahan karat 409).
Peralatan Pendingin:
Pipa sirip eksternal kondensor amonia atau Freon, sirip aluminium dapat mengurangi berat dan mencegah korosi.
