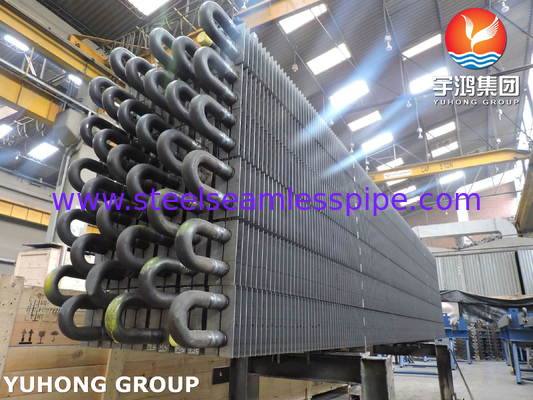

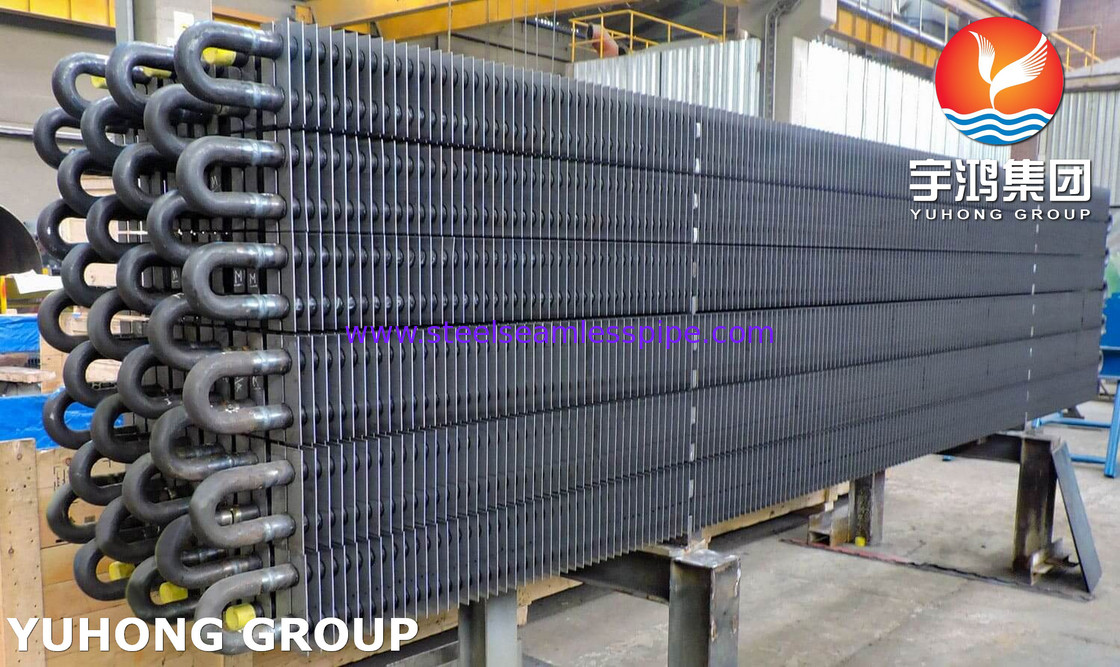

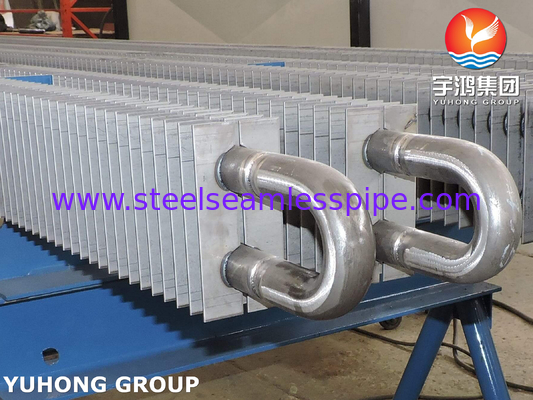

Besi Karbon Tipe H Dan Tipe H Double Fin Tube ASTM A179/ASME SA179
Perbedaan utama antara tabung sirip tipe H dan tabung sirip tipe H ganda tercermin dalam struktur, kinerja dan skenario yang berlaku.Tabung sirip tipe H membentuk "H"-bentuk bagian silang dengan simetris pengelasan dua sirip vertikal di kedua sisi tabung dasarIni memiliki area transfer panas yang besar dan resistensi fluida sedang. Ini cocok untuk lingkungan suhu tinggi konvensional (seperti boiler economizer dan tungku pemanasan petrokimia).Jarak siripnya luas, risiko akumulasi abu rendah, dan mudah dibersihkan dan dirawat, dengan kinerja biaya tinggi.
Tabung sirip tipe H ganda menumpuk dua set sirip tipe H pada tabung dasar untuk membentuk struktur komposit "H ganda" yang semakin meningkatkan luas permukaan transfer panas dan efek turbulensi,dan secara signifikan meningkatkan efisiensi transfer panas, tetapi resistensi fluida lebih tinggi dan strukturnya lebih kompleks, persyaratan presisi manufaktur ketat, dan biayanya tinggi.Ini cocok untuk skenario dengan persyaratan yang ketat pada efisiensi pertukaran panas (seperti unit pembangkit listrik superkritis dan tungku retak suhu tinggi), tetapi tata letak sirip padat dapat meningkatkan kemungkinan akumulasi abu dan membutuhkan pemeliharaan frekuensi tinggi.
Tabung sirip tipe H dikenal karena ekonominya dan pemeliharaan yang mudah, sedangkan tabung sirip tipe H ganda memiliki transfer panas yang efisien sebagai keuntungan utamanya.Perlu menyeimbangkan kinerja dan biaya sesuai dengan kondisi kerja.
Persyaratan komposisi kimia
| Elemen |
Persentase Berat |
| C |
0.06 ~ 0.18 |
| Mn |
0.27 ~ 0.63 |
| P |
≤ 0.035 |
| S |
≤ 0.035 |
Sifat Mekanis
T.S. Min.
ksi [MPa] |
47 [325] |
Y.S. Min.
ksi [MPa] |
26 [180] |
El. dalam 2"
Min. % |
35 |
Kekerasan,
Max. HRB |
72 |
Bahan tabung sirip
| Bahan tabung kosong |
| Tabung baja karbon |
A179, A192, SA210 Gr A1/C, A106 Gr B, A333 Gr 3 Gr 6 Gr 8, A334 Gr 3 Gr 6 Gr 8, 09CrCuSb, DIN 17175 St 35.8 St 45.8, EN 10216 P195 P235 P265, GB/T3087 Gr10 Gr20, GB/T5310 20G 20MnG, |
| Tabung baja paduan |
A209 T1 T1a,A213 T2 T5 T9 T11 T12 T22 T91,A335 P2 P5 P9 P11 P12 P22 P91,EN 10216-2 13CrMo4-5 10CrMo9-10 15NiCuMoNb5-6-4 |
| Tabung baja tahan karat |
TP304/304L, TP316/TP316L TP310/310S TP347/TP347H |
| Tabung tembaga |
UNS12200/UNS14200/UNS70600, CuNi70/30, CuNi 90/10 |
| Tabung Titanium |
Gr. 2 |
| Bahan sirip |
Aluminium (Alu.1100, Alu.1060)
|
Aplikasi
Tabung sirip tipe H banyak digunakan dalam skenario berikut karena strukturnya yang sederhana, ekonomis dan praktis, dan pemeliharaan yang mudah:
Industri listrik: penghemat boiler, pemanas udara, digunakan untuk pemulihan panas limbah gas buang suhu menengah dan rendah;
Industri petrokimia: bagian konveksi tungku pemanas, unit krak katalitik, pengolahan gas dengan kandungan debu tinggi;
Teknik perlindungan lingkungan: peralatan pembersihan debu industri, sistem pemulihan panas limbah gas buang suhu rendah, cocok untuk lingkungan yang membutuhkan pembersihan debu secara teratur;
Penukar panas konvensional: peralatan penukar panas umum di bidang kimia, pembuatan kertas dan bidang lainnya, menyeimbangkan efisiensi transfer panas dan biaya.
Tabung sirip tipe H ganda terutama digunakan di bidang dengan persyaratan kinerja yang menuntut:
Pemulihan panas limbah efisiensi tinggi: set generator superkritis, sistem knalpot turbin gas, memaksimalkan pemanfaatan energi panas;
Lingkungan suhu tinggi dan tekanan tinggi: tungku cracking minyak bumi, reaktor amonia sintetis, tahan suhu tinggi (≤800 °C) dan media yang sangat korosif;
Peralatan kompak: kapal, platform lepas pantai dan skenario ruang terbatas lainnya, mengurangi volume peralatan melalui sirip kepadatan tinggi;
Lingkungan berdebu tinggi (harus bekerja sama dengan sistem pembersih debu): pertukaran panas knalpot tungku semen, pengolahan gas buang suhu tinggi industri metalurgi,meningkatkan transfer panas sambil mengendalikan risiko akumulasi debu.
