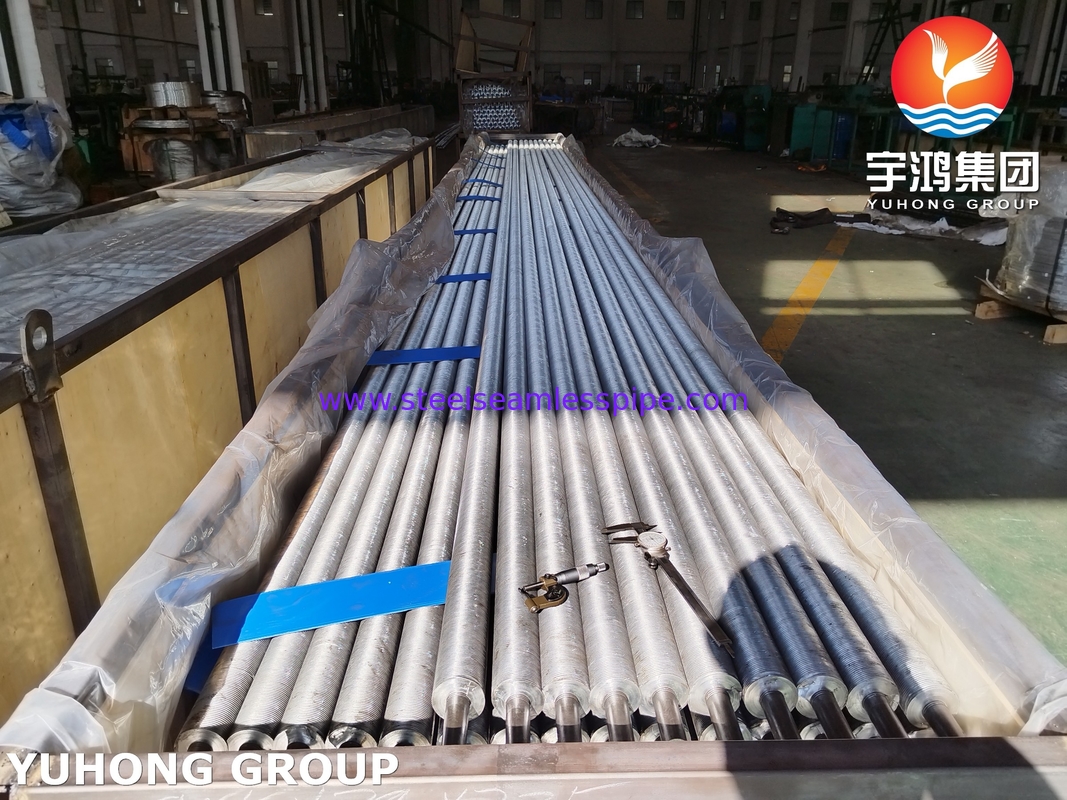

ASTM A213 T5 Tabung Fin Tipe G Tertanam Untuk Evaporator Kondensator

A213 T5 Embedded Fin Tube adalah komponen transfer panas berkinerja tinggi yang dirancang untuk aplikasi industri yang menuntut.dan kasus penggunaan:

1Bahan tabung dasar: ASTM A213 T5

Komposisi paduan: Baja kromium-molibdenum (5Cr-0.5Mo), sesuai dengan standar ASTM A213 T5.

Sifat Utama:

Kekuatan suhu tinggi: Mempertahankan integritas mekanik pada suhu hingga 600 °C (1,112 °F).

Ketahanan Korosi/Oksidasi: Kandungan kromium memberikan ketahanan terhadap skala dan oksidasi di lingkungan uap/suhu tinggi.

Konstruksi tanpa jahitan: Diproduksi tanpa las, memastikan keandalan dalam kondisi tekanan tinggi (umum di boiler dan superheater).

2. Desain sirip tertanam

Proses konstruksi:

Garing: Garing heliks atau longitudinal yang diproses dengan presisi dipotong ke permukaan luar tabung dasar.

Penempatan sirip: sirip logam (biasanya baja karbon, baja tahan karat, atau baja paduan) secara mekanis ditekan atau digulung ke alur.

Pengikatan: sirip-sirip diproses dingin ke dalam alur, menciptakan ikatan mekanis yang ketat tanpa pengelasan.

Geometri: Heliks (spiral) atau longitudinal (lurus) sirip; sirip bergerigi untuk peningkatan turbulensi.

3. Fitur Utama

Efisiensi termal: Luas permukaan yang lebih besar (hingga 10×15x tabung telanjang) meningkatkan tingkat transfer panas dalam sistem gas-ke-cair atau cair-ke-cair.

Ideal untuk aplikasi dengan media konveksi rendah (misalnya, gas buang).

Ketahanan Mekanis: sirip tertanam tahan longgar akibat siklus termal atau getaran.

Tidak ada kelelahan las, membuat mereka cocok untuk suhu tinggi, lingkungan stres tinggi.

Kustomisasi: sirip dapat disesuaikan dengan tinggi, ketebalan, jarak, dan bahan untuk mengoptimalkan kinerja untuk beban tertentu (misalnya, gas buang yang sarat abu, cairan korosif).

4. Aplikasi

Generasi Listrik: Boiler, superheater, economizer, dan preheater udara.

Petrokimia: Generator uap pemulihan panas (HRSG), reformator.

HVAC industri: Pemulihan panas limbah dari tungku atau tungku.

Marine/Offshore: Penukar panas kompak untuk pendinginan mesin atau pemanasan bahan bakar.

6. Keuntungan dibandingkan dengan sirip las/ekstrusi

Tidak ada Degradasi Termal: Pengolahan dingin mempertahankan sifat metalurgi tabung dasar.

Risiko Mencemari Rendah: antarmuka alur-ke-fin yang halus meminimalkan penumpukan abu / puing-puing.

Menghemat biaya: Umur yang lebih lama dalam kondisi yang sulit mengurangi biaya pemeliharaan.

7. Standar & Sertifikasi

Memenuhi Bagian I ASME (boiler listrik) dan Bagian VIII (kapal bertekanan).

Pengujian: pengujian hidrostatik, pengujian non-destruktif (NDT), dan verifikasi kekuatan ikatan sirip sesuai dengan protokol produsen.
